Producttype	Ringfrees (kernboor)
Merk	Vevor
Model	10190010146
Steeltype	Weldon-steel
Snijdiepte (DOC)	1 inch (25,4 mm)
Beschikbare diameters	1/2", 9/16", 11/16", 13/16", 15/16", 1-1/16"
Compatibele materialen	Staal, gelegeerd staal, roestvrij staal, gietijzer, aluminium, koper en diverse niet-metalen materialen
Afmetingen (bij benadering)	Lengte: ongeveer 50 mm, diameter afhankelijk van model
Gewicht (bij benadering)	Ongeveer 50 g per stuk
Voeding	Niet van toepassing (passief gereedschap, vereist een magnetische boor)
Aanbevolen snijsnelheid	Variabel afhankelijk van materiaal en diameter (bijv. koolstofstaal 447-88 tpm)
Aanbevolen voeding	0,08 tot 0,12 mm/omw (0,6-1,0 mm/sec)
Koeling	Gebruik snijvloeistof voor metalen
Machinecompatibiliteit	Magnetische kernboormachines (CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS, enz.)
Veiligheid	Draag een veiligheidsbril en helm, gebruik een haak om spanen te verwijderen, schakel uit voor vervanging
Onderhoud	Reinig spanen na gebruik, slijp wanneer de slijtagebreedte 0,5 mm bereikt
Reserveonderdelen	Niet van toepassing (monoblok gereedschap)
Repareerbaarheid	Slijpen mogelijk, anders vervangen
Herkomst	Gemaakt in China
Garantie	Elektronisch garantiecertificaat beschikbaar op vevor.com/support

Veelgestelde vragen - 10190010146 Vevor

Hoe installeer ik een ringfrees met Weldon-steel?

Lijn de twee schroefgaten van de frees uit met die van de boorspil. Draai vast met een inbussleutel en laat een tussenruimte van 0,2-0,3 mm. Zorg ervoor dat de inbusschroef loodrecht staat op beide vlakken en draai vervolgens vast.

Welke soorten magnetische boormachines zijn compatibel?

De ringfrezen met Weldon-steel (model 10190010146) zijn compatibel met de meeste magnetische kernboormachines, zoals CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS, enz. Modellen met universele steel of dunne steel zijn geschikt voor andere machines.

Welke materialen kunnen met deze frees worden gesneden?

Deze ringfrees kan koolstofstaal, gelegeerd staal, roestvrij staal, gietijzer, aluminium, koper en diverse niet-metalen materialen snijden. Raadpleeg de snelheidstabel voor elk materiaal.

Welke snijsnelheid gebruiken voor roestvrij staal?

Voor roestvrij staal varieert de aanbevolen snijsnelheid afhankelijk van de diameter: bijvoorbeeld voor een diameter van 12-18 mm gebruikt u 345-230 tpm. Raadpleeg de snelheidstabel in de handleiding.

Hoe oververhitting en voortijdige slijtage voorkomen?

Gebruik altijd geschikte snijvloeistof om het snijgebied te koelen. Zorg ervoor dat de magnetische boor goed is bevestigd en dat de geleiderail schoon is. Verminder de voeding met 1/3 aan het begin en einde van het boren.

Wat te doen als de snijkern vast komt te zitten in de frees?

Tik voorzichtig op de boor met een niet-metalen materiaal of oefen druk uit op de kern om deze los te maken. U kunt ook de boor verwijderen en op de vingerhoed tikken om deze eruit te krijgen.

Wanneer moet de frees worden geslepen?

Wanneer de spanen blauwzwart worden, controleer dan de snijkant. Als de maximale slijtagebreedte 0,5 mm bereikt, is het tijd om de frees te slijpen om de prestaties te herstellen.

Hoe positioneer ik het boorpunt?

Gebruik een centreerpons of een legeringsnaald om een kruis te markeren in het midden van de te boren positie. Zorg ervoor dat de pons loodrecht op het oppervlak staat om een verkeerde uitlijning van de kern te voorkomen.

Welk type koelvloeistof gebruiken?

Gebruik voor metalen een standaard snijvloeistof. Voor gietijzer of gegoten koper die veel fijn poeder produceren, kunt u in plaats daarvan perslucht gebruiken om de spanenafvoer te vergemakkelijken.

Waar kan ik technische ondersteuning en garantie vinden?

Ga naar www.vevor.com/support voor technische ondersteuning en om uw elektronische garantiecertificaat te downloaden.

GEBRUIKSAANWIJZING 10190010146 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ringfrees

MODEL: 10190010215/10190010216/10190010146 10190010213/10190010214

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

VEILIGHEIDSINSTRUCTIES EN VOORZORGSMAATREGELEN

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Veiligheidswaarschuwing

Draag voor uw veiligheid een veiligheidsbril en helm. Draag geen losse kleding of garen handschoenen.

Gebruik een haak om de chip te verwijderen om verwondingen aan uw hand te voorkomen.

1. Gebruik een haak om de chip te verwijderen om verwondingen aan uw hand te voorkomen.
2. Controleer voor gebruik of de snijder stevig en stabiel is. Gebruik de snijder niet als deze beschadigd is.
3. Schakel het apparaat onmiddellijk uit als het snijmechanisme vastloopt.
4. Schakel de stroom uit voordat u de snijder terugplaatst en demonteert.
5. Raak de snijder niet aan als deze in werking is.
6. De punt van de snijder is hard maar ook kwetsbaar. Bescherm de snijder om te voorkomen dat deze beschadigd raakt.

[Het gebruik van de ringvormige frees]

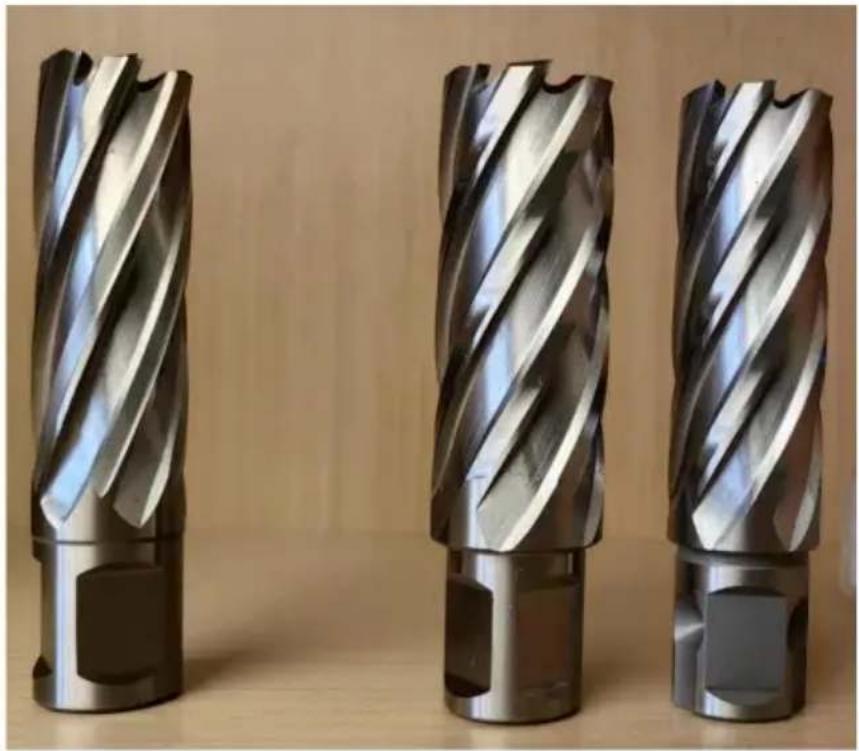

Ringvormige frees (kernboor). Kan alle soorten staal, stalen buizen, gegoten staal en andere metalen snijden.

ijzer, roestvrij staal, aluminium, koper en diverse niet-metalen materialen.

[Het type]

Schacht	Geschikte typen magneetboormachines
Weldon schacht Toepasbaar op alle soorten magnetische kernboormachines. Zoals: CHTOOLSÿ ALFRA, RUKO, HOUGEN, Rotabroach, BDS enz.
Universeel schacht (Nitto-steel)	Toepasbaar op alle soorten magnetische kernboormachines, tenzij Fein machine .Zoals: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach BDS enz.
Fijne schacht	Toepasbaar op Fein-machine uit Duitsland

[Toepassingsmethode]

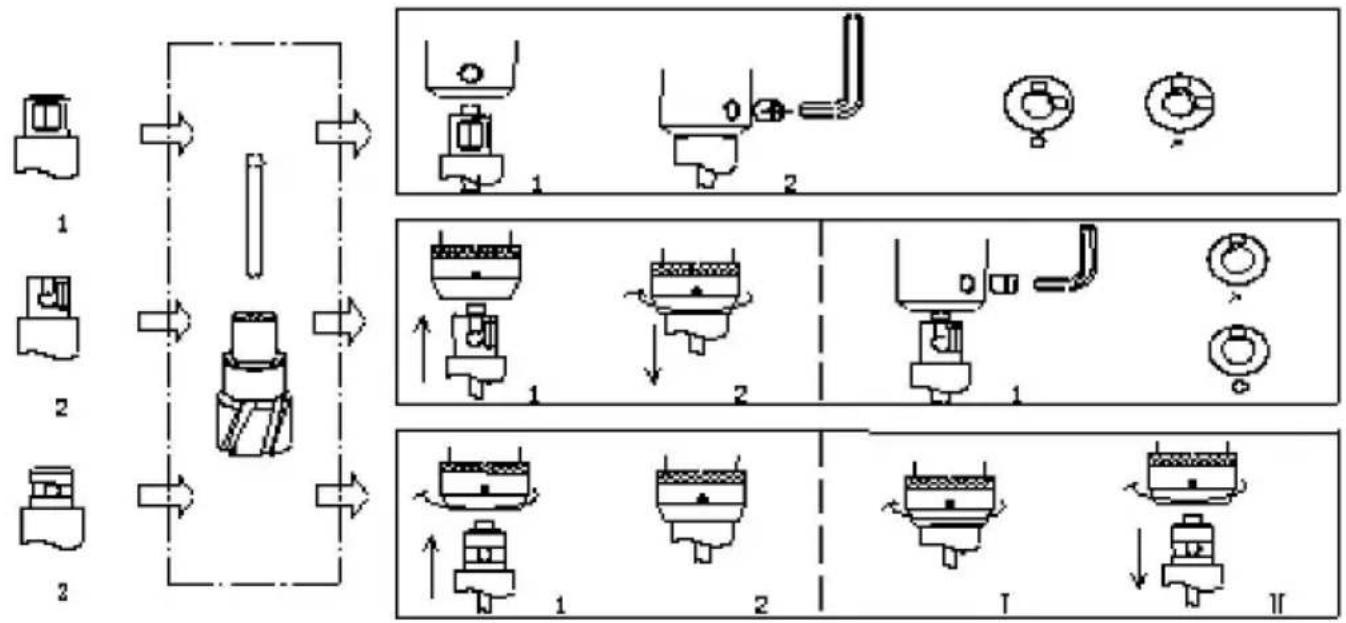

1. Installatiemethode:

- Weldon-schacht (1): de handgreep van twee schaven richt zich op de twee schroefgaten op de boorspindel, met een inbussleutel vastdraaien en een opening van 0,2-0,3 mm, heen en weer met uw hand om de inbusschroef te bevestigen loodrecht op de twee vlakken en draai vervolgens de schroeven vast.

0,2-0,3 mm, heen en weer met uw hand om de inbusschroef te bevestigen loodrecht op de twee vlakken en draai vervolgens de schroeven vast.

- Universele schacht (2): De handgreep van twee schaven richt zich op de stalen kogel in die boorkop, en vervolgens in de boorkop geladen.

Universele schacht kan ook worden gebruikt voor inbusschroeven, zolang de inbuskop maar loodrecht op de twee vlakken staat.

- Fijnschacht (3): Draai de borgring van de hoofdas met de klok mee naar de juiste positie, laat het uiteinde van de hendel er direct in steken, draai in een klein bereik totdat de stalen kogel in het gat valt.

1. Aanbevolen snijsnelheid voor snelstaal ringvormige frees:

Materiaal\Dag	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
koolstofstaal	447-318	301-229 220	-179 173-146	143-124 121-108			106-95	93-88
gelegeerd staal	371-247 234	-178 171-139	135-114		111-96 82	-74 94-84		73-68
	345-230	217-165 159	-129 125-106	103-90		88-78 76-69	roestvrij staal	67-63
Aluminium	1857-1238 11	73-891 857-696	675-571 55	-484 474-420	412-371 365-342
gietijzer	796-530	502-382 367	-298 289-244	238-207 203	-180 176-159	156-146
gegoten koper	1194-796	754-573 551	-447 434-367	358-311 304	-270 265-238	234-220

1. Voedingssnelheid: De aanbevolen voedingssnelheid is 0,08-0,12 mm/R of

0,6-1,0 mm/sec. Verschillende invoersnelheden veroorzaken verschillende spaanders en beïnvloeden de afvoer van spanen.

1. Positionering: Beitel een positioneringspunt in het midden van de te positioneren positie.

geboord of markeer een "kruis" lijn met een legeringsnaald om de nauwkeurigheid van

de geboorde positie te waarborgen. Let op dat wanneer u de middelste beitel gebruikt om het

positioneringspunt te markeren, zorg ervoor dat de middelste beitel loodrecht staat

op het oppervlak van het werkstuk om te voorkomen dat de vlotte afvoer van

de snijkern wordt belemmerd.

1. Begin met boren: Zorg ervoor dat de knop van de magnetische boormachine schoon is

voordat u inschakelt. Zet de schakelaar van de koelvloeistof aan wanneer u begint met boren.

Voer eerst langzaam en voer op normale snelheid door nadat u 1-2 mm hebt geboord.

1. Boor afmaken: Schakel de stroom uit en gebruik de haak om de spanen van de boor te verwijderen

snijder nadat deze stopt.

[Kennisgeving]

De volgende acties helpen om slijtage en breuk van de

snijder te verminderen.

1. Zorg bij het boren van stalen onderdelen voor voldoende koeling en gebruik metaalsnijvloeistof.
2. Een goede stijfheid van de boorbuis en de geleiderailopening kunnen de nauwkeurigheid van het boren en de levensduur van de boor verbeteren.
3. Zorg ervoor dat er een vlakke en schone ruimte is tussen de magnetische houder en artefacten.
4. Controleer voor het zagen of alle onderdelen goed vastzitten.
5. Bij het boren aan het begin en aan het einde moet de boorvoeding met 1/3 worden verminderd.
6. Voor een grote hoeveelheid fijn poedermateriaal dat bij het boren ontstaat, zoals gietijzer, gegoten koper, enz., kan in plaats van perslucht

koelvloeistof worden gebruikt om het verwijderen van spanen te vergemakkelijken.

1. Verwijder de spanen van de snijder, zodat deze soepel kan worden afgevoerd.

Oplossingen voor veelvoorkomende problemen

De spanen van de boorkern zitten vast:

Gebruik niet-metalen materiaal en sla de boor lichtjes aan, of druk de kern herhaaldelijk lichtjes tegen het materiaal om deze los te maken en eruit te laten springen. Je kunt ook op de vingerhoed tikken, zodat de kern eruit komt.

Slijtage van gereedschap:

Bij normale koeling, wanneer de spaan een blauwzwarte kleur krijgt, moet deze

Controleer het boorblad; wanneer de grootste slijtagebreedte 0,5 mm is, moet het geslepen worden.

	Artikelen	Beschrijving
1	Naam	Ringvormige snijder
2	Model	10190010215
3	Parameter	Schacht: Weldon-schachtDOCÿ2"Snij-diameter: 1"ÿ1-1/8"ÿ1-1/4"ÿ1-1/2"ÿ1-3/4"ÿ2"

	Artikelen	Beschrijving
1 Naam		Ringvormige snijder
2 Model		10190010216
3 Parameter		Schacht: Universele schachtDOCÿ2"Snij-diameter: 1"ÿ1-1/8"ÿ1-1/4"ÿ1-1/2"ÿ1-3/4"ÿ2"
1	Naam	Ringvormige snijder
2	Model	10190010146
3	Parameter	Schacht: Weldon-schachtDOCÿ1"Snijdiameter: 1/2"ÿ9/16"ÿ11/16"ÿ13/16"ÿ15/16"ÿ1-1/16"

	Artikelen	Beschrijving
1	Naam	Ringvormige snijder
2	Model	10190010213
3	Parameter	Schacht: Weldon-schachtDOCÿ1"Snij-diameter: 7/16"ÿ1/2"ÿ9/16"ÿ11/16"ÿ5/8"ÿ3/4"ÿ13/16"ÿ7/8"ÿ15/16"ÿ1"ÿ1-1/16"

	Artikelen	Beschrijving
1	Naam	Ringvormige snijder
2	Model	10190010214
3	Parameter	Schacht: Weldon-schachtDOCÿ2"Snij-diameter: 7/16"ÿ1/2"ÿ9/16"ÿ11/16"ÿ5/8"ÿ3/4"ÿ13/16"ÿ7/8"ÿ15/16"ÿ1"ÿ1-1/16"
