10190010216 - Outil de découpe Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fraise annulaire (foret à carotter)
Marque	Vevor
Modèle	10190010216
Type de queue	Tige universelle (compatible avec la plupart des perceuses magnétiques sauf Fein)
Profondeur de coupe (DOC)	2 pouces (50,8 mm)
Diamètres des fraises	1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2" (6 pièces)
Matériaux compatibles	Acier au carbone, acier allié, acier inoxydable, fonte, aluminium, cuivre et autres non-métalliques
Vitesse de coupe recommandée	Variable selon le diamètre et le matériau (ex: acier au carbone Ø12-18mm : 447-318 tr/min)
Vitesse d'avance recommandée	0,08-0,12 mm/tour (0,6-1,0 mm/sec)
Utilisation principale	Découpe de trous précis dans des matériaux métalliques pour applications industrielles
Sécurité	Porter lunettes et casque; utiliser un crochet pour retirer les copeaux; ne pas toucher la fraise en fonctionnement; couper l'alimentation avant changement
Installation	Tige universelle : insérer dans le mandrin avec bille d'acier; possibilité de serrage avec vis à tête creuse
Refroidissement	Utiliser du liquide de coupe pour métal; pour fonte et cuivre coulé, air comprimé possible
Entretien	Retirer les copeaux régulièrement; affûter la fraise si la largeur d'usure dépasse 0,5 mm
Problèmes courants	Noyau de puce bloqué : frapper légèrement ou retirer le foret et taper sur le dé; usure des outils : vérifier la lame et affûter
Réparabilité	Affûtage possible; pièces détachées non spécifiées
Contenu de l'emballage	6 fraises annulaires de différents diamètres (selon modèle)

FOIRE AUX QUESTIONS - 10190010216 Vevor

Quels matériaux puis-je couper avec cette fraise annulaire ?

Cette fraise peut couper l'acier au carbone, l'acier allié, l'acier inoxydable, la fonte, l'aluminium, le cuivre et divers matériaux non métalliques. Consultez le tableau des vitesses pour chaque matériau.

Comment installer la fraise avec une tige universelle ?

Insérez la tige dans le mandrin de la perceuse magnétique en alignant la bille d'acier. Vous pouvez également utiliser une vis à tête creuse pour un serrage supplémentaire, en veillant à ce que la vis soit perpendiculaire aux deux plans.

Quelle vitesse de coupe dois-je utiliser ?

La vitesse dépend du diamètre de la fraise et du matériau. Par exemple, pour l'acier au carbone entre 12 et 18 mm, utilisez 447-318 tr/min. Reportez-vous au tableau dans la notice pour les valeurs exactes.

Comment éviter la casse de la fraise ?

Assurez-vous d'un refroidissement suffisant avec du liquide de coupe, d'une bonne rigidité du montage, et d'une avance réduite en début et fin de perçage. Retirez régulièrement les copeaux.

Que faire si la fraise se coince ou que les copeaux bloquent ?

Si le noyau de copeaux est bloqué, frappez légèrement la perceuse avec un matériau non métallique ou exercez une pression sur le noyau. Vous pouvez aussi retirer la fraise et taper sur le dé à coudre pour le faire sortir.

Comment savoir quand affûter la fraise ?

Si les copeaux deviennent bleu-noir sous refroidissement normal ou si la largeur d'usure maximale atteint 0,5 mm, il est temps d'affûter la fraise.

Puis-je utiliser ces fraises avec une perceuse magnétique Fein ?

La tige universelle n'est pas compatible avec les machines Fein. Pour Fein, utilisez une tige fine (modèle spécifique). Vérifiez le type de tige de votre perceuse.

Quelle est la profondeur de coupe maximale ?

La profondeur de coupe (DOC) pour ce modèle est de 2 pouces (50,8 mm). Ne dépassez pas cette profondeur.

Comment nettoyer et entretenir les fraises ?

Après chaque utilisation, retirez les copeaux avec un crochet. Rangez les fraises dans un endroit sec. Affûtez-les si nécessaire. Ne les laissez pas tomber, car la pointe est fragile.

Où trouver l'assistance technique et la garantie ?

Visitez le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI 10190010216 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

COUPE ANNULAIRE

MANUEL D'UTILISATION

MODÈLE : 10190010215/10190010216/10190010146

10190010213/10190010214

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

COUPE ANNULAIRE

MODÈLE : 10190010215/10190010216/10190010146 10190010213/10190010214

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ ET PRÉCAUTIONS

AVERTISSEMENT:

Lisez ce document avant d'utiliser ce produit. Le non-respect de cette consigne peut entraîner blessure grave.

Précaution de sécurité

Pour votre sécurité, veuillez porter des lunettes et un casque. Ne portez pas de vêtements amples. des vêtements ou des gants en laine.

1. Veuillez utiliser un crochet pour retirer la puce afin d'éviter de vous blesser les mains.

2. Avant d'utiliser le coupe-fil, assurez-vous qu'il est solidement fixé. N'utilisez pas le coupeur avec dommage.

3. Éteignez immédiatement la machine si le coupe-herbe se coince.

4. Coupez l'alimentation avant de remplacer et de démonter le cutter.

5. Ne touchez pas le cutter lorsqu'il fonctionne.

6. La pointe du cutter est dure mais également fragile. Veuillez protéger le cutter pour éviter qu'il ne se casse. pourboire.

[L'utilisation d'un coupe-anneau]

Fraise annulaire (foret à carotter). Elle peut couper toutes sortes d'acier, de tuyaux en acier, de fonte fer, acier inoxydable, aluminium, cuivre et divers matériaux non métalliques.

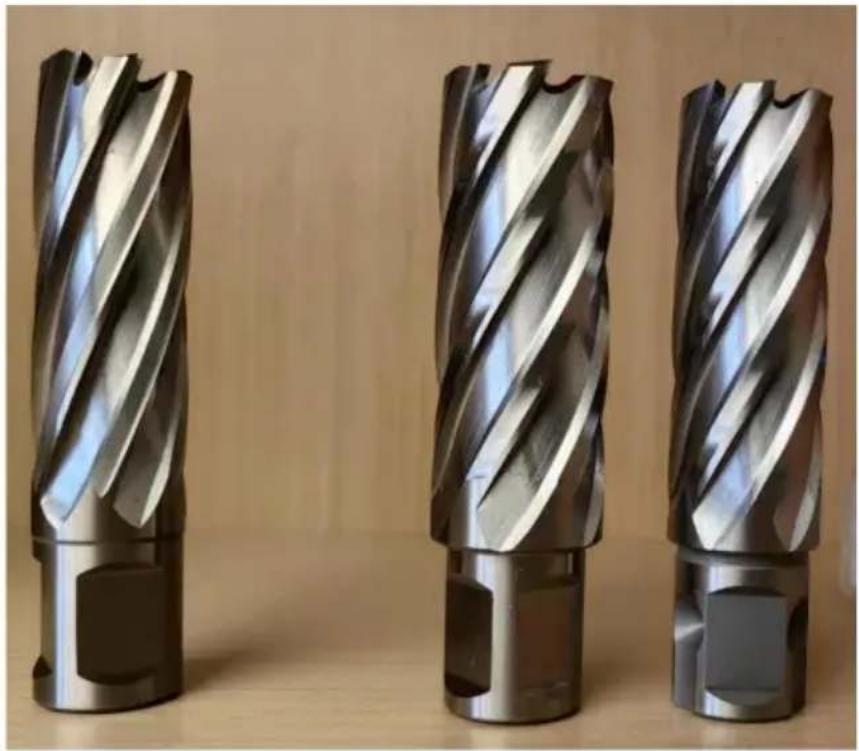

[Le type]

Jarret	Types de perceuses magnétiques adaptés
Tige Weldon Applicable à tous les types de perceuses à carotteuse magnétique. Comme : CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS, etc.
Universel jarret (Tige Nitto)	Applicable à tous les types de perceuses à carotteuse magnétique, sauf Fein machine. Comme : CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS etc.
Tige fine	Applicable à la machine Fein d'Allemagne

[Mode d'application]


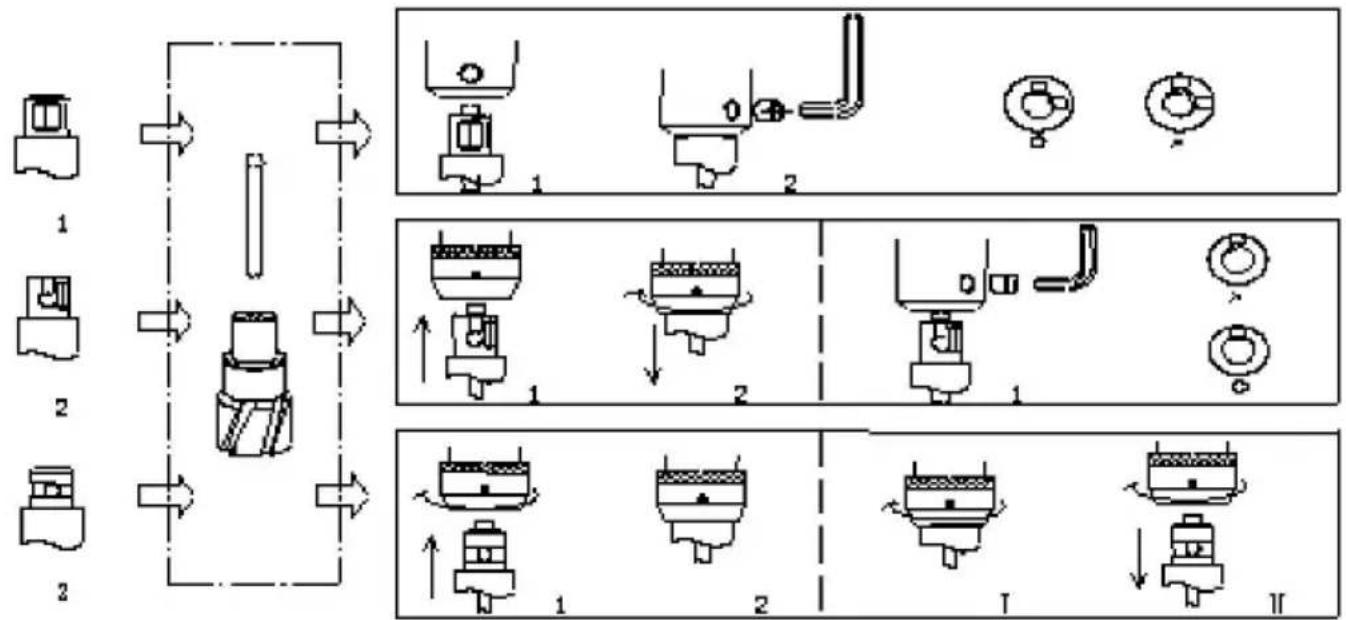

1. Méthode d'installation :

• Tige Weldon 1 La poignée des deux rabots vise les deux trous de vis

sur la broche de la perceuse, avec une clé hexagonale pour serrer et laisser un espace de 0,2-0,3 mm, faites des allers-retours avec votre main pour confirmer la vis à tête creuse perpendiculairement aux deux plans, puis visser les vis.

• Tige universelle (2) : La poignée des deux rabots vise la bille d'acier à l'intérieur mandrin de perçage, puis chargé dans le mandrin.

La tige universelle peut également être utilisée avec des vis à tête creuse, à condition que la dou vis à tête perpendiculaire aux deux plans.

• Tige Fein 3 : Tournez la bague d'assurance de l'arbre principal dans le sens des aiguilles d'une montre jusqu'à ce que dans le bon sens, insérez l'extrémité de la poignée directement, faites-la tourner dans une petite plage jusqu'à ce que la bille d'acier entre dans le trou.

1. Vitesse de coupe recommandée pour la fraise annulaire en acier rapide :

Matériel\Jour	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
acier au carbone	447-318 30	1-229 220-17	9 173-146	143-124 121	-108		106-95	93-88
acier allié	371-247 23	4-178 171-13	9 135-114		111-96 82	-794-84		73-68
	345-230	217-165 15	9-129 125-106	103-90		88-78acier inoxydable 76	-6$7-63
Aluminium	1857-1238 1	173-891 857	-696 675-57	557-484	474-420 412	-371 365-342
fonte		502-382 36	7-298 289-244	238-207	203-180 17	-159 156-14	6796-530
cuivre coulé	1194-796	754-573 55	1-447 434-367	358-311	304-270 26	-238 234-220

1. Vitesse d'alimentation : La vitesse d'alimentation recommandée est de 0,08 à 0,12 mm/R ou 0,6-1,0 mm/sec. Des vitesses d'alimentation différentes entraîneront des copeaux différents et affecteront la réalisation d'enlèvement de copeaux.
2. Positionnement : Ciselez un point de positionnement au centre de la position à percé ou marquer une ligne « croisée » avec une aiguille en alliage pour garantir la précision de la position percée. Notez que lorsque vous utilisez le ciseau central pour frapper le point de positionnement, assurez-vous que le ciseau central est perpendiculaire à la surface de la pièce pour éviter d'affecter la bonne évacuation de le noyau de coupe
3. Commencez à percer : assurez-vous que le bouton de la perceuse magnétique est propre avant la mise sous tension. Allumez l'interrupteur du liquide de refroidissement lorsque vous commencez à percer. Commencez par alimenter lentement, puis à vitesse normale après avoir percé 1 à 2 mm.
4. Fin de la perceuse : coupez l'alimentation et utilisez le crochet pour retirer les copeaux sur le coupeur après son arrêt.

[Avis]

Les actions suivantes aideront à réduire ou à ralentir l'usure et la fracture des coupeur.

1. Lors du perçage de pièces en acier, assurez-vous d'une quantité suffisante de refroidissement et utilisez du liquide de coupe pour métal.
2. Une bonne rigidité du tube de forage et l'espacement du rail de guidage peuvent améliorer la la précision du perçage et la durée de vie du foret.
3. Assurez-vous que le support magnétique est plat et propre artefacts.

4. Avant de couper, assurez-vous que toutes les pièces sont bien verrouillées.

5. Au début et à la fin du perçage, l'avance de perçage doit être réduite de 1/3.

6. Pour une grande quantité de poudre fine qui se produit lors du forage, comme la fonte, le cuivre moulé, etc., on peut utiliser de l'air comprimé à la place.

liquide de refroidissement pour faciliter l'élimination des copeaux.

1. Veuillez retirer les copeaux du cutter pour assurer une élimination en douceur des copeaux.

[Les solutions aux problèmes courants]

Les solutions du noyau de puce bloqué :

Utilisez un matériau non métallique en frappant légèrement la perceuse ou en exerçant une légère pression sur le noyau.

matériau à plusieurs reprises, afin de le détacher pour le faire apparaître, peut également être retiré le bit, tapez sur le dé à coudre, pour qu'il sorte.

Le port des outils :

Dans le cadre d'un refroidissement normal, lorsque la puce apparaît de couleur bleu-noir, elle doit vérifiez la lame du foret, lorsque la largeur d'usure la plus importante est de 0,5 mm, elle doit affûtage.

	Articles	Description
1 Nom		Fraise annulaire
2 Modèle		10190010215
3 Paramètre		Tige : Tige WeldonDOC 2"Diamètre de la fraise : 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2"

	Articles	Description
1 Nom		Fraise annulaire
2 Modèle		10190010216
3 Paramètre		Tige : Tige universelleDOC 2"Diamètre de la fraise : 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2"

Articles	Description
1 Nom	Fraise annulaire
2 Modèle	10190010146
	Tige : Tige Weldon
3 Paramètre	DOC 1"
	Diamètre de la fraise : 1/2", 9/16", 11/16", 13/16", 15/16", 1-1/16"

Articles	Description
1 Nom	Fraise annulaire
2 Modèle	10190010213
	Tige : Tige Weldon
	DOC 1"
3 Paramètre	Diamètre de la fraise : 7/16", 1/2", 9/16", 11/16", 5/8", 3/4", 13/16", 7/8", 15/16", 1", 1-1/16"

Articles	Description
1 Nom	Fraise annulaire
2 Modèle	10190010214
	Tige : Tige Weldon
	DOC 2"
3 Paramètre	Diamètre de la fraise : 7/16", 1/2", 9/16", 11/16", 5/8", 3/4", 13/16", 7/8", 15/16", 1", 1-1/16"
