MANUALE UTENTE 10190010215 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

FRESA ANULARE

MANUALE D'USO

MODELLO: 10190010215/10190010216/10190010146
10190010213/10190010214

Continuiamo a impegnardi per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Meta prezzo" o qualsiasi alla espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con nei rispetto ai principali marchi principali e non significa necessariamente copire tutte le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con nei se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

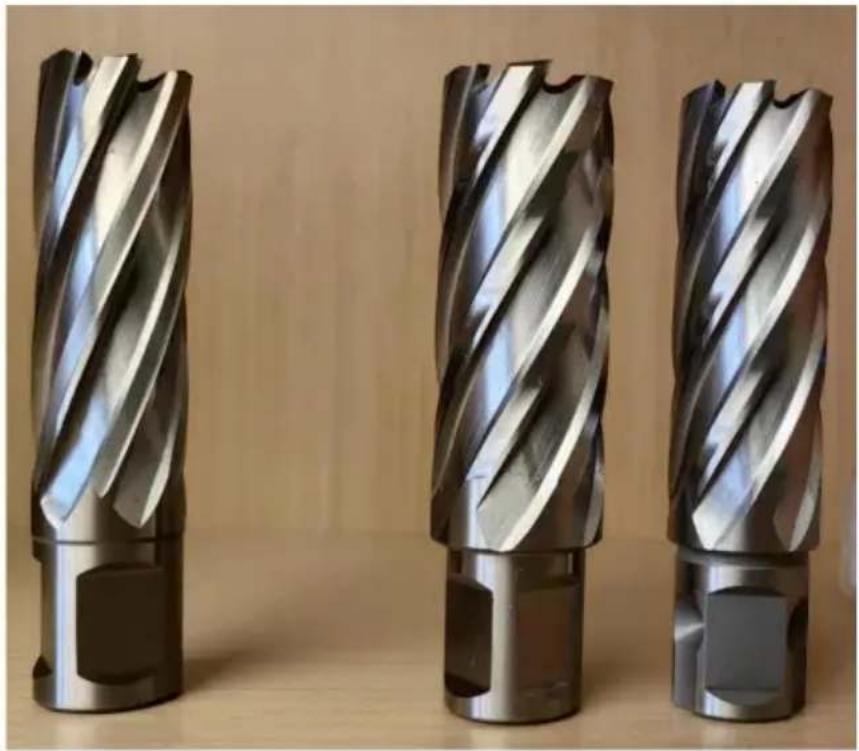

FRESA ANULARE

MODELLO: 10190010215/10190010216/10190010146
10190010213/10190010214

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto technique? Non esitare a contattari:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.

ISTRUZIONI DI SICUREZZA E PRECAUZIONI

AVERTIMENO:

Leggere quello materiale prima di utilizzato quello prodotto. La mancata osservanza di quella norma più comportare lezioni gravi.

Attenzione alla sicurezza

Per la tua sicurezza, indossa occhiali e casco. Non indossare indumenti larghi. vestiti o guanti di lana.

1. Utilizzare un gancio per rimuovere il chip, per evitare lesioni alle mani.
2. Prima dell'uso, assicurarsi che la taglierina sia solida e fissata saldamente. Non utilizzato la taglierina danneggiata.
3. Spagnere immediatamente la macchina se la taglierina rimane incastrata.
4. Spagnere l'alimentazione prima di sostituire e smontare la taglierina.
5. Non toccare la taglierina quando è in funzione.
6. La punta del cutter è dura maanche fragile. Si prega di proteggere il cutter per evitare che mancia.

[L'utilizzo della fresa anulare]

Fresa anulare (trapano a carotaggio). Può tagliare tutti i tipi di acciaio, tubi di acciaio, ghisa ferro, acciaio inossidabile, alluminio, rame e vari materiali non metallici.

[ll typo]

Gambo	Tipi di trapano magnetico adatti
Attacco Weldon Applicabile a tutti i tipi di trapano a carotaggio magnetico. Come: CHTOOLS¥ ALFRA¥RUKO¥HOUGEN¥Rotabroach¥BDS ecc.
Universale gambo (Stinco di Nitto)	Applicabile a tutti i tipi di trapano a carotaggio magnetico, a meno che non sia Fein macchina. Tipo: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS ecc.
Gambo Fein	Applicabile alla macchina Fein alla Germania

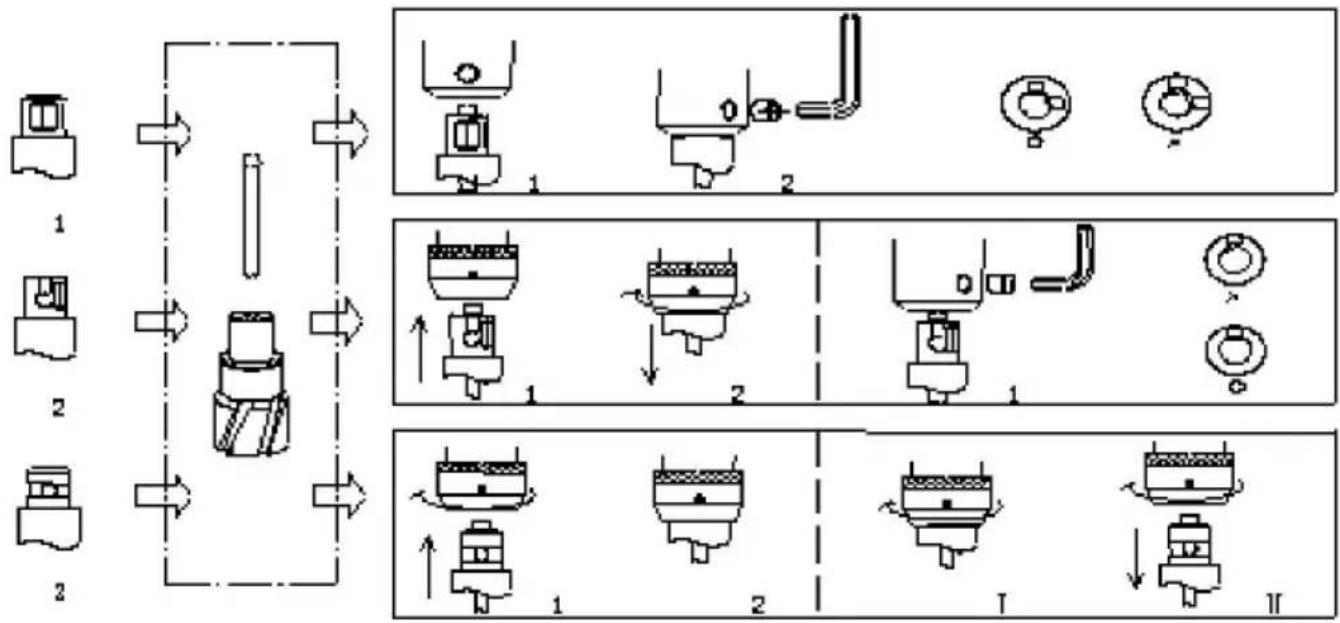

[Modalità di applicazione]

1. Metodo di installmente:

• Attacco Weldon (1): la maniglia dei due piani è rivolta verso i due fori delle viti

sul mandrino del trapano, con una chiave esagonale per stringere e lasciando uno spazio di 0,2-0,3 mm, avanti e indietro con la mano per confermare la vite a testa cilindrica perpendicularamente ai due piani, quindi avvitare le viti.

• Gambo universale (2): la maniglia dei due piani punta alla sfera d'acciaio all'interno mandrino del trapano, quindi caricato nel mandrino.

Il gambo universale più essere utilizzatoanche per viti a testa cilindrica, parché la testa cilindrica sai vite con testa perdicolare ai due piani.

• Gambo Fein (3): ruotare l'anello di sicurezza dell'albero principale in senso orario verso nel modo giusto, insertisci l'estremità della maniglia direttamente, ruota in un piccolo intervallo fino a quando la sfera d'acciaio enters nel foro.

• Velocità di taglio consigliata per fresa anulare in acciaio rapido:

Materiale	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
acciaio al carbonio	447-318	301-229 220	179 173-146	143-124 121	1-108		106-95	93-88
acciaio legato	371-247 Da	234 a 178 Da	171 a 139 Da	135 a 114	111-96 82	74 94-84		73-68
	345-230	217-165 159	129 125-106	103-90		88-78acciaio	inossidabile 76-6967-63
Alluminio	1857-1238 11	73-891 857-696	675-571 557-484	474-420 412-371	365-342
ghisa	796-530 502	382 367-298	289-244 238-207	203-180	176-159 156-146
rame fuso	1194-796	754-573 551	1-447 434-367	358-311 304-270	265-238 234-220

1. Velocità di avanzamento: la velocità di avanzamento consigliata è 0,08-0,12 mm/R o 0,6-1,0 mm/sec. Diverse velocità di avanzamento causeranno trucoli diversi e influenzeranno il prestazioni di rimozione dei trucoli.
2. Posizionamento: scalpellare un punto di posizionamento al centro della posizione da forare o segnare una linea "a croce" con un ago in lega per garantire la precisione di la posizione forata. Nota che quando si usa lo scalpello centrale per colpire il punto di posizionamento, assicurarsi che lo scalpello centrale sia perpendicularsulla superficie del pezzo in lavorazione per evitare di compromettere la regolare scarica di il nucleo tagliente
3. Inizia a forare: assicurati che il pulsante del trapano magnetico sia pulito prima dell'accensione. Accendere l'interruttore del liquido refrigerante quando si inizia a forare. Inizialmente avanzare lentamente e poi avanzare a velocità normale dopo aver forato 1-2 mm.
4. Completare il trapano: spegnere l'alimentazione e utilizzare il gancio per rimuovere i trucoli sul taglierina quando si è fermata.

[Avviso]

Le seguenti azioni aiuteranno a ridurre o rallentare l'usura e la frattura di taglierina.

1. Quando si forano parti in acciaio, assicurarsi che vi sia una quantità sufficiente di raffreddamento e utilizzare fluido da taglio per metalli.
2. Una Buona rigidità del tubo di perforazione e lo spazio tra le guide sono migliorare la precisione della foratura e durata della punta.
3. Assicurarsi che tra il supporto magnetico e il artefatti.

4. Prima di tagliare, assicurarsi che tutte le parti siano bloccate saldamente.

5. Foratura all'inizio e alla fine: l'avanzamento della perforazione deve essere ridotto di 1/3.

6. Per una grande quantità di materiale in polvere fine che si verifica nella perforazione, come ghisa, rame fuso, ecc., è possibile utilizzato aria compressa invece di

liquido refrigerante per facilitare l'eliminazione dei trucioli.
7. Per garantire una rimozione fluida dei trucioli, rimuovere i trucioli alla fresa.

[Le soluzioni dei problemi comuni]

Le soluzioni del chip core bloccate:

Utilizzare un materiale non metallico, colpendo leggermente il trapano o esercitando una leggera pressione sul nucleo materiale ripetutamente, per renderlo libero di saltare fuori, cui sono auche rimuovere il bit, tocca il ditale, in modo che esca.

L'uso degli utensili:

Durante il raffreddamento normale, quando il chip appara di colore blu-nero, è necessario controllare la lama della punta del trapano, quando la larghezza di usura più grande è di 0,5 mm, è necessario macinazione.

	Elementi	Descrizione
1	Nome	Fresa anulare
2	Modello	10190010215
3	Parametro	Gambo: gambo Weldon DOCUMENTo: 2" Diametro della fresa: 1"yy1-1/8"yy1-1/4"yy1-1/2"yy1-3/4"yy2"

	Elementi	Descrizione
1	Nome	Fresa anulare
2	Modello	10190010216
3	Parametro	Gambo: Gambo universale DOCUMENTo: 2" Diametro della fresa: 1"丫1-1/8"丫1-1/4"丫1-1/2"丫1-3/4"丫2"
2	Modello	10190010146
3	Parametro	Gambo: gambo Weldon DOCUMENTo: 1" Diametro della fresa: 1/2"yy9/16"yy11/16"yy13/16"yy15/16"yy1-1/16"

	Elementi	Descrizione
1	Nome	Fresa anulare
2	Modello	10190010213
3	Parametro	Gambo: gambo Weldon DOCUMENTo: 1" Diametro della fresa: 7/16"yy1/2"yy9/16"yy11/16"yy5/8"yy3/4"yy13/16"yy7/8"yy 15/16"yy1"yy1-1/16"

	Elementi	Descrizione
1	Nome	Fresa anulare
2	Modello	10190010214
3	Parametro	Gambo: gambo Weldon DOCUMENTo: 2" Diametro della fresa: 7/16"丫1/2"丫9/16"丫11/16"丫5/8"丫3/4"丫13/16"丫7/8"丫 15/16"丫1"丫1-1/16"
