Tipo di prodotto	Fresa anulare (punta a carotaggio) per trapani magnetici
Marchio	Vevor
Modello	10190010214
Tipo di gambo	Gambo Weldon
Profondità di taglio (DOC)	2 pollici (50,8 mm)
Diametri fresa disponibili	7/16", 1/2", 9/16", 11/16", 5/8", 3/4", 13/16", 7/8", 15/16", 1", 1-1/16"
Materiali compatibili	Acciaio al carbonio, acciaio legato, acciaio inossidabile, alluminio, ghisa, rame colato, vari materiali non metallici
Applicazioni	Taglio di tubi, tubolari e pezzi metallici con trapano magnetico
Velocità di taglio consigliata	Variabile in base al diametro e al materiale (vedere il manuale)
Velocità di avanzamento consigliata	0,08 a 0,12 mm/R o 0,6-1,0 mm/sec
Istruzioni di sicurezza	Indossare occhiali e casco; non indossare abiti larghi; utilizzare un gancio per rimuovere i trucioli; spegnere l'alimentazione prima della sostituzione; non toccare la fresa durante il funzionamento
Manutenzione	Assicurare un raffreddamento sufficiente; rimuovere regolarmente i trucioli; affilare la fresa se la larghezza di usura supera 0,5 mm
Risoluzione dei problemi (nucleo bloccato)	Colpire leggermente con un materiale non metallico o esercitare pressione sul nucleo per liberarlo
Parti di ricambio	Fresa anulare di ricambio disponibile in diversi diametri
Produttore	Prodotto in Cina da Vevor
Assistenza tecnica	www.vevor.com/support

Domande frequenti - 10190010214 Vevor

Quali materiali posso tagliare con questa fresa anulare Vevor 10190010214?

Questa fresa può tagliare acciaio al carbonio, acciaio legato, acciaio inossidabile, alluminio, ghisa, rame colato e vari materiali non metallici. Consultare la tabella delle velocità nel manuale per impostazioni ottimali.

Come installare la fresa sul mio trapano magnetico?

Per un gambo Weldon, inserire il gambo nel mandrino e serrare le viti a brugola su entrambi i lati lasciando uno spazio di 0,2-0,3 mm. Assicurarsi che il gambo sia perpendicolare a entrambi i piani.

Quale velocità di taglio devo usare per l'acciaio inossidabile?

La velocità consigliata per l'acciaio inossidabile varia in base al diametro. Ad esempio, per un diametro di 12-18 mm, utilizzare 345-230 giri/min. Fare riferimento alla tabella completa nel manuale.

Cosa fare se il nucleo (carota) rimane bloccato nella fresa?

Utilizzare un materiale non metallico per colpire leggermente la fresa o esercitare una pressione ripetuta sul nucleo per staccarlo. È anche possibile rimuovere la fresa e battere su un ditale per liberare il nucleo.

Come mantenere la fresa anulare per prolungarne la durata?

Utilizzare sempre un liquido di raffreddamento per metallo durante il taglio, rimuovere regolarmente i trucioli e affilare la fresa quando la larghezza di usura supera 0,5 mm.

Posso usare questa fresa su un trapano Fein?

Questo modello è progettato per un gambo Weldon, adatto alla maggior parte dei trapani magnetici tranne Fein. Per una macchina Fein, utilizzare una fresa con gambo sottile specifica.

Quali precauzioni di sicurezza devo prendere?

Indossare occhiali e casco, evitare abiti larghi, utilizzare un gancio per rimuovere i trucioli e spegnere sempre l'alimentazione prima di sostituire o smontare la fresa.

Come posizionare con precisione il foro prima di forare?

Sbalzare un punto di posizionamento al centro dell'area da forare o tracciare una croce con un punteruolo in lega. Assicurarsi che il punteruolo centrale sia perpendicolare alla superficie.

La fresa si usura rapidamente, cosa fare?

Verificare di utilizzare una velocità e un avanzamento adatti al materiale, che il raffreddamento sia sufficiente e che il trapano magnetico sia stabile. Se l'usura supera 0,5 mm, affilare la fresa.

Dove posso trovare il manuale completo e ottenere assistenza?

Il manuale è disponibile gratuitamente su www.notice-facile.com per il modello 10190010214 Vevor. Per l'assistenza tecnica, visitare www.vevor.com/support.

MANUALE UTENTE 10190010214 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

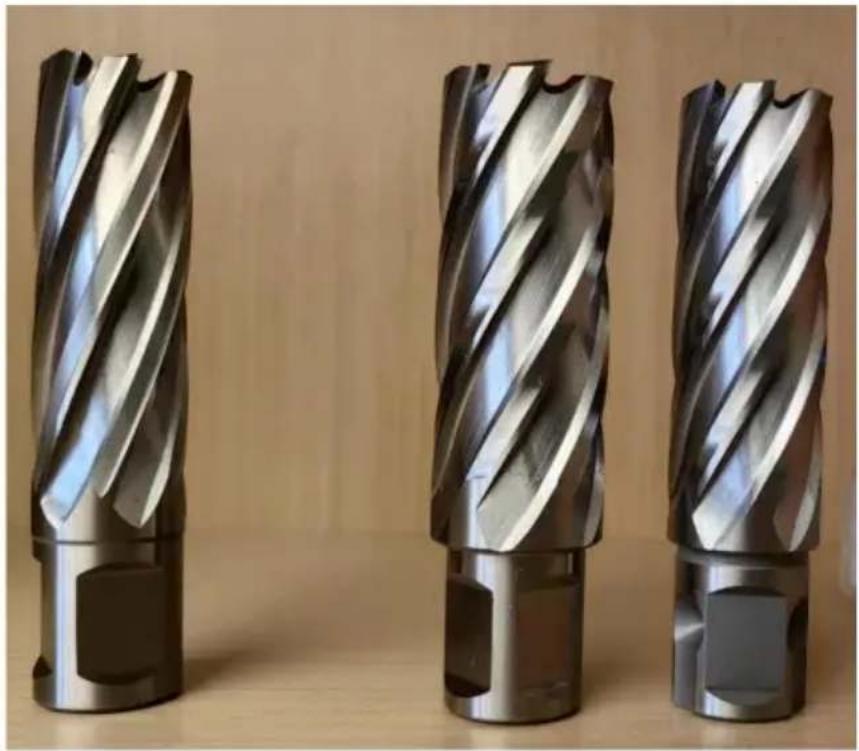

FRESA ANULARE

MANUALE D'USO

MODELLO: 10190010215/10190010216/10190010146 10190010213/10190010214

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

FRESA ANULARE

MODELLO: 10190010215/10190010216/10190010146
10190010213/10190010214

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA E PRECAUZIONI

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa norma può comportare lesioni gravi.

Attenzione alla sicurezza

Per la tua sicurezza, indossa occhiali e casco. Non indossare indumenti larghi.

vestiti o guanti di lana.

1. Utilizzare un gancio per rimuovere il chip, per evitare lesioni alle mani.
2. Prima dell'uso, assicurarsi che la taglierina sia solida e fissata saldamente. Non utilizzare la taglierina danneggiata.
3. Spegnere immediatamente la macchina se la taglierina rimane incastrata.
4. Spegnere l'alimentazione prima di sostituire e smontare la taglierina.
5. Non toccare la taglierina mentre è in funzione.
6. La punta del cutter è dura ma anche fragile. Si prega di proteggere il cutter per evitare che mancia.

[L'utilizzo della fresa anulare]

Fresa anulare (trapano a carotaggio). Può tagliare tutti i tipi di acciaio, tubi di acciaio, ghisa ferro, acciaio inossidabile, alluminio, rame e vari materiali non metallici.

[II tipo]

Gambo	Tipi di trapano magnetico adatti
Attacco Weldon Applicabile a tutti i tipi di trapano a carotaggio magnetico. Come: CHTOOLSÿ ALFRAÿRUKOÿHOUGENÿRotabroachÿBDS ecc.
Universale gambo (Stinco di Nitto)	Applicabile a tutti i tipi di trapano a carotaggio magnetico, a meno che non sia Fein macchina. Tipo: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS ecc.
Gambo Fein	Applicabile alla macchina Fein dalla Germania

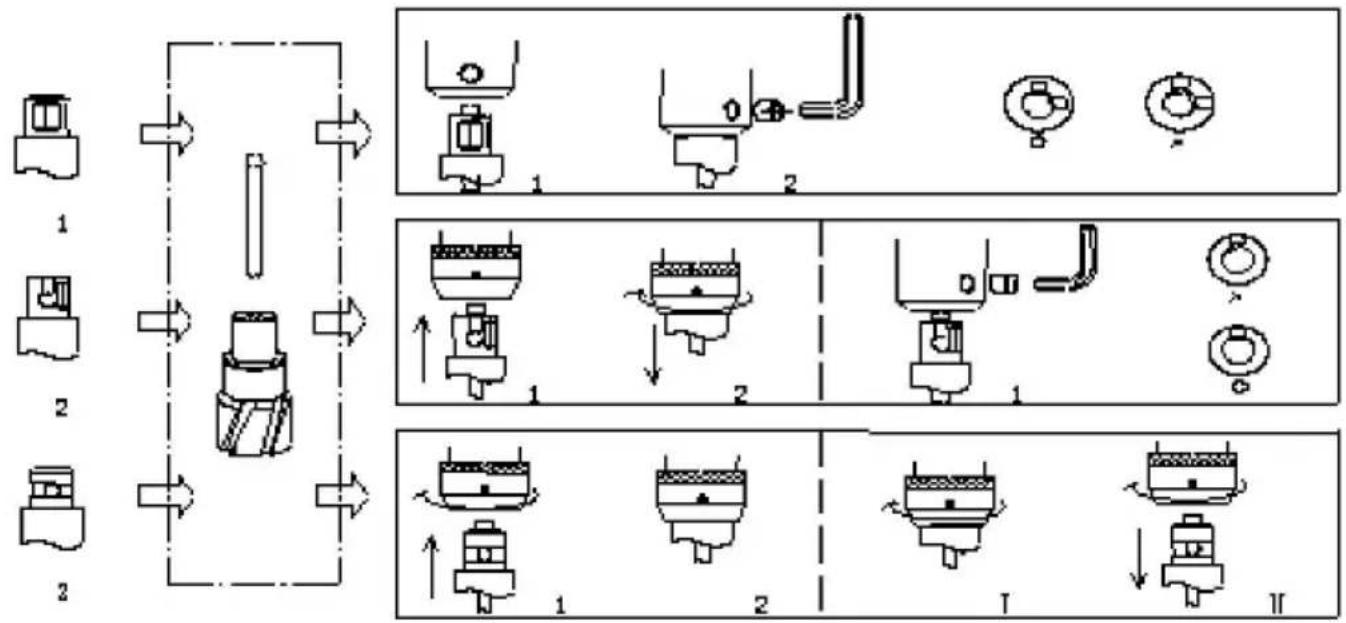

[Modalità di applicazione]

    subgraph Stage 1
        M["Component 1"] --> N["Component 2"]
        O["Component 3"] --> P["Component 4"]
        Q["Component 5"] --> R["Component 6"]
        S["Component 7"] --> T["Component 8"]
        U["Component 9"] --> V["Component 10"]
    end

    subgraph Stage 2
        W["Component 1"] --> X["Component 2"]
        Y["Component 3"] --> Z["Component 4"]
        AA["Component 5"] --> AB["Component 6"]
        AC["Component 7"] --> AD["Component 8"]
        AE["Component 9"] --> AF["Component 10"]
    end

    subgraph Stage Ⅱ
        AG["Component 1"] --> AH["Component 2"]
        AI["Component 3"] --> AJ["Component 4"]
        AK["Component 5"] --> AL["Component 6"]
        AM["Component 7"] --> AN["Component 8"]
        AO["Component 9"] --> AP["Component 10"]
    end

1. Metodo di installazione:

- Attacco Weldon (1): la maniglia dei due piani è rivolta verso i due fori delle viti sul mandrino del trapano, con una chiave esagonale per stringere e lasciando uno spazio di 0,2-0,3 mm, avanti e indietro con la mano per confermare la vite a testa cilindrica perpendicolarmente ai due piani, quindi avvitare le viti.

• Gambo universale (2): la maniglia dei due piani punta alla sfera d'acciaio all'interno mandrino del trapano, quindi caricato nel mandrino.

Il gambo universale può essere utilizzato anche per viti a testa cilindrica, purché la testa cilindrica sia vite con testa perpendicolare ai due piani.

• Gambo Fein (3): ruotare l'anello di sicurezza dell'albero principale in senso orario verso nel modo giusto, inserisci l'estremità della maniglia direttamente, ruota in un piccolo intervallo fino a quando la sfera d'acciaio entra nel foro.

1. Velocità di taglio consigliata per fresa anulare in acciaio rapido:

Materiale\Glomo	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
acciaio al carbonio	447-318	301-229 220	179 173-146	143-124 121	1-108		106-95	93-88
acciaio legato	371-247 Da 234 a 178 Da	171 a 139 Da	135 a 114	111-96 82	74 94-84			73-68
	345-230	217-165 159	129 125-106	103-90		88-78acciaio inossidabile	76-65	67-63
Alluminio	1857-1238 1173-891 857-696	675-571 557	484 474-420	412-371 365	342
ghisa	796-530 502-382 367-298	289-244 238-207	203-180	176-159 156	146
rame fuso	1194-796	754-573 551	447 434-367	358-311 304	270 265-238	234-220

1. Velocità di avanzamento: la velocità di avanzamento consigliata è 0,08-0,12 mm/R o 0,6-1,0 mm/sec. Diverse velocità di avanzamento causeranno trucioli diversi e influenzeranno il prestazioni di rimozione dei trucioli.

2. Posizionamento: scalpellare un punto di posizionamento al centro della posizione da forare o segnare una linea "a croce" con un ago in lega per garantire la precisione di la posizione forata. Nota che quando si usa lo scalpello centrale per colpire il punto di posizionamento, assicurarsi che lo scalpello centrale sia perpendicolare sulla superficie del pezzo in lavorazione per evitare di compromettere la regolare scarica di il nucleo tagliente

3. Inizia a forare: assicurati che il pulsante del trapano magnetico sia pulito prima dell'accensione. Accendere l'interruttore del liquido refrigerante quando si inizia a forare. Inizialmente avanzare lentamente e poi avanzare a velocità normale dopo aver forato 1-2 mm.

4. Completare il trapano: spegnere l'alimentazione e utilizzare il gancio per rimuovere i trucioli sul taglierina dopo che si è fermata.

[Avviso]

Le seguenti azioni aiuteranno a ridurre o rallentare l'usura e la frattura di taglierina.

1. Quando si forano parti in acciaio, assicurarsi che vi sia una quantità sufficiente di raffreddamento e utilizzare fluido da taglio per metalli.

2. Una buona rigidità del tubo di perforazione e lo spazio tra le guide possono migliorare la precisione della foratura e durata della punta.

3. Assicurarsi che tra il supporto magnetico e il artefatti.

4. Prima di tagliare, assicurarsi che tutte le parti siano bloccate saldamente.

5. Foratura all'inizio e alla fine: l'avanzamento della perforazione deve essere ridotto di 1/3.

6. Per una grande quantità di materiale in polvere fine che si verifica nella perforazione, come ghisa, rame fuso, ecc., è possibile utilizzare aria compressa invece di

liquido refrigerante per facilitare l'eliminazione dei trucioli.

1. Per garantire una rimozione fluida dei trucioli, rimuovere i trucioli dalla fresa.

[Le soluzioni dei problemi comuni]

Le soluzioni del chip core bloccate:

Utilizzare un materiale non metallico, colpendo leggermente il trapano o esercitando una leggera pressione sul nucleo materiale ripetutamente, per renderlo libero di saltare fuori, può anche rimuovere il bit, tocca il ditale, in modo che esca.

L'uso degli utensili:

Durante il raffreddamento normale, quando il chip appare di colore blu-nero, è necessario controllare la lama della punta del trapano, quando la larghezza di usura più grande è di 0,5 mm, è necessario macinazione.

	Elementi	Descrizione
1	Nome	Fresa anulare
2	Modello	10190010215
3	Parametro	Gambo: gambo WeldonDOCUMENTO: 2"Diametro della fresa: 1"ÿ1-1/8"ÿ1-1/4"ÿ1-1/2"ÿ1-3/4"ÿ2"

	Elementi	Descrizione
1	Nome	Fresa anulare
2	Modello	10190010216
3	Parametro	Gambo: Gambo universaleDOCUMENTO: 2"Diametro della fresa: 1"ÿ1-1/8"ÿ1-1/4"ÿ1-1/2"ÿ1-3/4"ÿ2"
2	Modello	10190010146
3	Parametro	Gambo: gambo WeldonDOCUMENTO: 1"Diametro della fresa: 1/2"ÿ9/16"ÿ11/16"ÿ13/16"ÿ15/16"ÿ1-1/16"

	Elementi	Descrizione
1	Nome	Fresa anulare
2	Modello	10190010213
3	Parametro	Gambo: gambo WeldonDOCUMENTO: 1"Diametro della fresa: 7/16"ÿ1/2"ÿ9/16"ÿ11/16"ÿ5/8"ÿ3/4"ÿ13/16"ÿ7/8"ÿ15/16"ÿ1"ÿ1-1/16"

	Elementi	Descrizione
1	Nome	Fresa anulare
2	Modello	10190010214
3	Parametro	Gambo: gambo WeldonDOCUMENTO: 2"Diametro della fresa: 7/16"ÿ1/2"ÿ9/16"ÿ11/16"ÿ5/8"ÿ3/4"ÿ13/16"ÿ7/8"ÿ15/16"ÿ1"ÿ1-1/16"
