Type de produit	Unité hydraulique (groupe hydraulique)
Modèle	ZXAC220V-2.2KW-D-10L
Capacité du réservoir	10 litres
Alimentation électrique	220-240 V AC, 50/60 Hz
Puissance moteur	2200 W
Vitesse de rotation moteur	3420 tr/min
Pression de service	16 à 20 MPa
Débit pompe	2,1 mL/h
Type de pompe	Pompe à huile à engrenages
Régime de fonctionnement	S3 (30s marche, 270s arrêt, max 180s continu)
Type d'action	Simple effet (célibataire)
Matériau du réservoir	Acier ou plastique
Couleur du réservoir	Blanc ou noir
Accessoires fournis	Télécommande portative, connecteur SAE#6 supplémentaire
Huile hydraulique recommandée	ISO VG46 (viscosité 22-46 mm²/s à 50°C)
Intervalle de vidange d'huile	Première vidange après 3 mois, puis tous les 12 mois
Température d'utilisation de l'huile	-10 à 80 °C
Mise à la terre obligatoire	Oui, conforme aux normes locales
Réglage de pression usine	18-20 MPa (réglable par soupape de décharge)

FOIRE AUX QUESTIONS - ZXAC220V-2.2KW-D-10L Vevor

Comment démarrer l'unité hydraulique ?

Remplissez le réservoir d'huile hydraulique jusqu'à 3-5 cm sous le bord supérieur. Branchez l'alimentation et utilisez la télécommande pour actionner la montée. Le moteur fonctionne en régime S3 : 30 secondes de marche, 270 secondes d'arrêt.

Quelle huile hydraulique utiliser ?

Utilisez une huile hydraulique anti-usure ISO VG46 (viscosité 22-46 mm²/s à 50°C). Pour les températures d'huile supérieures à 50°C, préférez ISO VG68. En zone très froide, utilisez ISO VG32.

Comment faire descendre le vérin ?

Appuyez sur la poignée de la vanne de déchargement manuelle pour libérer l'huile et faire descendre le vérin. Relâchez pour arrêter la descente. La vitesse se règle avec le papillon des gaz : tourner vers l'intérieur ralentit, vers l'extérieur accélère.

Quelle est la pression maximale autorisée ?

La pression nominale du système est de 16 à 20 MPa. Le réglage d'usine est de 18-20 MPa. Ne dépassez pas cette pression sous peine d'endommager le matériel.

Comment régler la pression du système ?

Utilisez la soupape de décharge (vanne de surpression) pour ajuster la pression. Tournez-la dans le sens horaire pour augmenter, antihoraire pour diminuer. Attention : le dépassement de la pression nominale peut causer des dommages.

Quand dois-je changer l'huile hydraulique ?

Changez l'huile 3 mois après la première mise en service. Ensuite, remplacez-la tous les 12 mois ou après environ 1500 heures de travail.

Que faire si le vérin ne monte pas ou monte de façon instable ?

Vérifiez le niveau d'huile (complétez si nécessaire), la qualité de l'huile (utilisez ISO VG46), l'état du filtre à huile (nettoyez-le), et l'étanchéité des tuyaux. Vérifiez aussi que les vannes électromagnétiques sont bien fermées.

Que faire si le vérin ne descend pas ou descend mal ?

Nettoyez le filtre de la vanne électromagnétique ou manuelle, et vérifiez que le papillon des gaz n'est pas obstrué. Ajustez le papillon si nécessaire.

L'unité hydraulique peut-elle fonctionner en continu ?

Non, elle est conçue pour un fonctionnement intermittent (régime S3). Le temps de travail maximum continu est de 180 secondes, suivi d'une pause de 360 secondes. Un fonctionnement continu trop long risque de court-circuiter ou d'endommager le moteur.

Comment nettoyer le filtre à huile ?

Déposez le tamis du filtre à huile et nettoyez-le avec un solvant approprié. Assurez-vous qu'il n'est pas obstrué. Si nécessaire, remplacez-le. La précision de filtration doit être d'au moins 25 µm.

MODE D'EMPLOI ZXAC220V-2.2KW-D-10L Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

GROUPE HYDRAULIQUE

SÉRIE : ZXAC X-2,2KW-D-YL

(CONSEILS : X est 110 V/220 V, Y est 10/12/14/15)

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « le prix de la moitié » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULIQUE

UNITÉ DE PUISSANCE

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

	Avertissement - Pour réduire le risque de blessure, les utilisateurs doivent lire le Lisez attentivement le manuel d'instructions.
	ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures ménagères normales mais doit être apporté dans un point de collecte pour le recyclage des appareils électriques et électroniques.
	Avertissement - Le moteur doit être mis à la terre conformément aux normes locales et codes électriques nationaux pour éviter les chocs électriques graves.
	Courant alternatif

INSTRUCTIONS

L'unité de puissance hydraulique est constituée par la variation de la station hydraulique.

Afin de rendre la station hydraulique de petite taille, légère et belle

en apparence et ont des fonctions uniques, la pompe à huile à engrenages, diverses

les vannes de régulation, les moteurs et les réservoirs de carburant sont étroitement liés entre eux,

constituant l'unité de puissance hydraulique actuelle.

PRUDENCE

Cette pompe hydraulique de véhicule est un système de travail S3, pas continu

fonctionnement, 30 secondes pour démarrer, 270 secondes pour arrêter, le maximum

durée de travail de 180 secondes, intermittent 360 secondes en continu

Le temps de fonctionnement est trop long, ce qui peut provoquer un court-circuit ou des

dommages au moteur. Lorsque l'unité d'énergie hydraulique produite par notre société quitte l'usine,

usine, la pression du système a été réglée. Si des modifications sont nécessaires, les utilisateur

peuvent ajuster eux-mêmes la pression du système via un

bouton du régulateur de pression en fonction de la situation réelle, mais il ne peut pas

dépasser la pression nominale du système. Vérifiez soigneusement la connexion du moteur et de la vanne électromagnétique, et il est strictement interdit d'effectuer une connexion virtuelle. Lors de la première installation et du débogage, veillez à maintenir la niveau d'huile à l'intérieur du réservoir d'huile, et après un cycle de travail, le réservoir d'huile doit être rempli, mais ne peut pas être surchargé.

L'huile hydraulique doit être filtrée lors du remplissage du réservoir d'huile, avec un précision de filtrage d'au moins 25 µm.

Le groupe motopropulseur ne peut pas filtrer les impuretés à l'intérieur du vérin hydraulique. Par conséquent, l'intérieur du vérin hydraulique doit être propre pour éviter la défaillance de la valve. La tubulure doit également être propre.

CONSERVEZ CES INSTRUCTIONS

PARAMÈTRES TECHNIQUES

Modèle	ZXAC110V-2.2KW-D-10L	2KW-D-10L	2KW-D-12L	ZXAC220V-2.2KW-D-14L	ZXAC220V-2.ZXAC220V2KW-D-15L
RéservoirCapacité	10 pintes 10	pintes 12 pintes	14 pintes 15	pintes
Action	Célibataire
Note(s)	AC120V 60Hz ou AC220-240V 50/60Hz(Plaque signalétique de l'unité de référence)
Pouvoir	2200 W
TournantVitesse	3420 tr/min
Pression	16 à 20 MPa
Trafic	2,1 mL/h
RéservoirMatériel	Acier ou plastique
RéservoirCouleur	Blanc ou noir

ILLUSTRATION DES PIÈCES

L'unité de puissance hydraulique a été entièrement assemblée. Elle est livrée avec une télécommande portative et 1 connecteur SAE#6 supplémentaire pour remplacement. L'ensemble du bloc d'alimentation est facile à câbler et à utiliser.

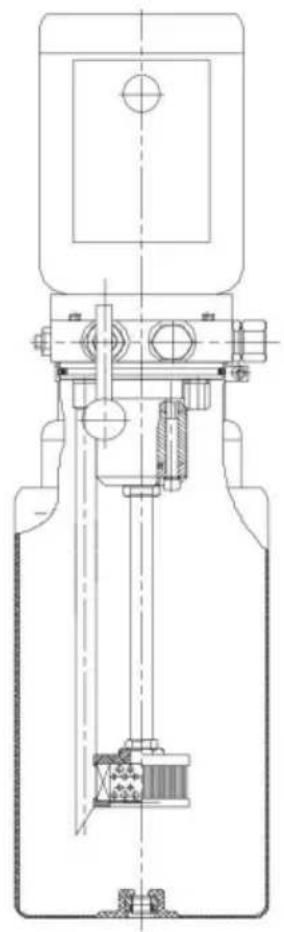

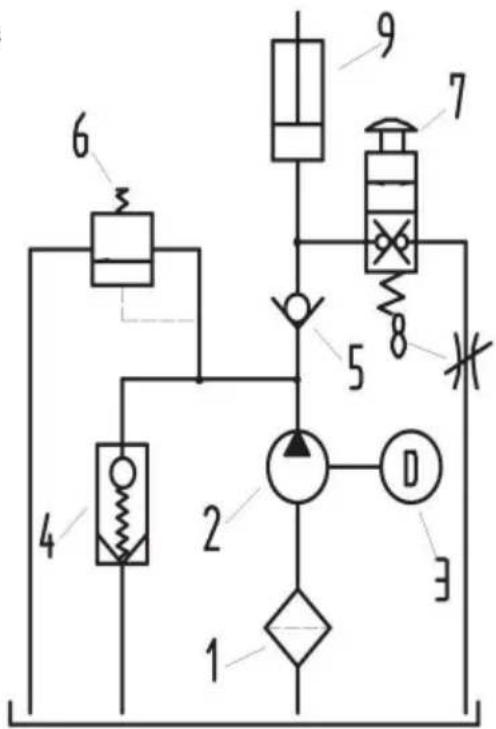

SCHÉMA

1. Veuillez remplir l'huile hydraulique de remplir le réservoir jusqu'à ce qu'il soit 3 à 5 cm en dessous la surface supérieure du réservoir.

2. Montée de l'athlète :

Après le démarrage du moteur, la pompe à huile à engrenages commence à fonctionner et l'huile hydraulique

passe le filtre à huile au clapet anti-retour

à travers la pompe à huile à engrenages dans le

vérin à huile pour soulever le poussoir. Après le

le moteur s'arrête, la pompe à huile à engrenages s'arrête

fonctionne et le palan s'arrête à la hauteur

étant soulevée. Dans ce cas, le chèque

vanne et la vanne de déchargement manuelle

sont utilisés pour maintenir sa pression.

1. Chute du palonnier :

Pour faire tomber le palan, il suffit d'appuyer sur la poignée de la vanne de déchargement manuelle et relâchez la poignée pour arrêter la chute. La vitesse de chute peut être réalisé en réglant le papillon des gaz . En tournant vers l'intérieur, il ralentit vers le bas ; en tournant vers l'extérieur, il accélère.

1. Réglage de la pression du système du groupe motopropulseur :

En général, lorsque le groupe motopropulseur quitte l'usine, il a été réglé pour la pression d'utilisation normale par le fabricant (18-20 MPa). Si l'utilisateur doit ajuster la pression, il ou elle peut ajuster via la soupape de décharge

. La soupape de décharge n'est pas seulement utilisée pour régler la pression dans le système, mais également comme élément de limitation de pression de sécurité dans le système. Par conséquent, les utilisateurs doivent essayer de ne pas régler la soupape de décharge pendant l'utilisation.

1. Afin de protéger la durée de vie du moteur et de la pompe à huile à engrenages, de réduire le bruit lors du démarrage et de faire démarrer le groupe motopropulseur sans charge, la valve d'amortissement est spécialement configurée dans le système.

2. Plaque signalétique de l'unité de référence, l'unité d'alimentation de tension 220 V (ou 110 V) est

adopté, et un régulateur de tension doit être équipé, pour garantir que le le moteur et les composants électriques associés ne sont pas endommagés en raison de sous-tension.

1. L'huile hydraulique doit être changée 3 mois après la première utilisation de le système, après cela, l'huile hydraulique doit être changée tous les 12 mois, veuillez utiliser l'huile hydraulique ISO46#.

PANNES COURANTES ET DÉPANNAGE

1. Ne vous levez pas (n'avancez pas) ou ne vous levez pas (n'avancez pas) de manière instable.
   a. Niveau d'huile trop bas dans le réservoir d'huile ; ajouter de l'huile jusqu'au niveau spécifié.
   b. Le groupe hydraulique doit utiliser une huile hydraulique anti-usure avec une viscosité cinématique de 22-46 mm2 /s (50°C). ISO VG46 est recommandé
   lorsque la température de l'huile est inférieure à 50°C, alors que la norme ISO VG68 est recommandée lorsque la température de l'huile est supérieure à 50°C. L'huile ajoutée doit être filtrée par un filtre avec une précision de filtration de 30 um. Le volume d'huile doit être de 80 % de la capacité effective du réservoir d'huile. La température de l'huile est généralement entre -10\~80°C, et une huile hydraulique basse température doit être utilisée pour zones extrêmement froides, telles que ISO VG32. Ces mesures peuvent efficacement prolonger la durée de vie du système hydraulique et des composants hydrauliques et améliorer la stabilité et la fiabilité du groupe hydraulique. c. Tamis de filtre à huile bloqué, laver ou remplacer le tamis du filtre.

d. Tuyau d'aspiration d'huile non scellé ou qui fuit, vérifiez la fuite ou le non scellé placer et réparer ou remplacer le tuyau.

e. Vanne électromagnétique ou vanne manuelle non fermée, laver la vanne électromagnétique et vanne manuelle ou remplacer l'huile.

1. Ne pas laisser tomber ou laisser tomber

de manière instable. a. Filtre à vanne électromagnétique ou à vanne manuelle bloqué, nettoyer le filtre écran et vanne électromagnétique.

b. Papillon des gaz bloqué, réglez le papillon des gaz.

1. Ne pas pressuriser

a. Clapet anti-retour non scellé, laver le clapet anti-retour ou remplacer le joint d'huile et

huile.

SCHÉMA DE MISE EN SERVICE SIMPLE

1. Les actionneurs et les canalisations doivent être maintenus propres pour éviter l'introduction de matières étrangères dans le système.
2. Le réservoir doit être correctement rempli d'huile. Un remplissage correct est nécessaire après certains cercles de travail. Cela peut endommager la pompe à huile et le enceinte si la pompe à huile aspire de l'air.
3. L'huile hydraulique doit être remplacée après 100 heures de travail car le remplissage initial. Par la suite, l'huile hydraulique doit être remplacée une fois par an ou à environ 1500 heures de travail.
4. La viscosité de l'huile hydraulique doit être de 22 à 46 mm2/s.
5. Une huile hydraulique à haute viscosité doit être utilisée pour les travaux à haute température environnement tandis que l'huile hydraulique à faible viscosité doit être utilisée dans environnement à basse température.
