ZXAC220V-2.2KW-D-10L - Jednostka hydrauliczna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zespół hydrauliczny (agregat hydrauliczny)
Model	ZXAC220V-2.2KW-D-10L
Pojemność zbiornika	10 litrów
Zasilanie elektryczne	220-240 V AC, 50/60 Hz
Moc silnika	2200 W
Prędkość obrotowa silnika	3420 obr/min
Ciśnienie robocze	16 do 20 MPa
Wydatek pompy	2,1 mL/h
Typ pompy	Pompa olejowa zębata
Tryb pracy	S3 (30s pracy, 270s przerwy, max 180s ciągłej)
Rodzaj działania	Pojedyncze działanie (jednostronne)
Materiał zbiornika	Stal lub tworzywo sztuczne
Kolor zbiornika	Biały lub czarny
Dostarczone akcesoria	Pilot przenośny, dodatkowe złącze SAE#6
Zalecany olej hydrauliczny	ISO VG46 (lepkość 22-46 mm²/s w 50°C)
Interwał wymiany oleju	Pierwsza wymiana po 3 miesiącach, następnie co 12 miesięcy
Temperatura pracy oleju	-10 do 80 °C
Obowiązkowe uziemienie	Tak, zgodnie z lokalnymi normami
Ustawienie ciśnienia fabryczne	18-20 MPa (regulowane zaworem przelewowym)

Często zadawane pytania - ZXAC220V-2.2KW-D-10L Vevor

Jak uruchomić zespół hydrauliczny?

Napełnij zbiornik olejem hydraulicznym do 3-5 cm poniżej górnej krawędzi. Podłącz zasilanie i użyj pilota do uruchomienia podnoszenia. Silnik pracuje w trybie S3: 30 sekund pracy, 270 sekund przerwy.

Jaki olej hydrauliczny stosować?

Używaj oleju hydraulicznego przeciwzużyciowego ISO VG46 (lepkość 22-46 mm²/s w 50°C). Dla temperatur oleju powyżej 50°C preferuj ISO VG68. W bardzo zimnych strefach stosuj ISO VG32.

Jak opuścić siłownik?

Naciśnij uchwyt ręcznego zaworu odciążającego, aby uwolnić olej i opuścić siłownik. Zwolnij, aby zatrzymać opuszczanie. Prędkość reguluje się przepustnicą: obrót do wewnątrz spowalnia, na zewnątrz przyspiesza.

Jakie jest maksymalne dozwolone ciśnienie?

Ciśnienie nominalne systemu wynosi 16 do 20 MPa. Ustawienie fabryczne to 18-20 MPa. Nie przekraczaj tego ciśnienia, aby uniknąć uszkodzenia sprzętu.

Jak wyregulować ciśnienie systemu?

Użyj zaworu przelewowego (zaworu nadmiarowego) do regulacji ciśnienia. Obróć go zgodnie z ruchem wskazówek zegara, aby zwiększyć, przeciwnie, aby zmniejszyć. Uwaga: przekroczenie ciśnienia nominalnego może spowodować uszkodzenia.

Kiedy należy wymienić olej hydrauliczny?

Wymień olej 3 miesiące po pierwszym uruchomieniu. Następnie wymieniaj co 12 miesięcy lub po około 1500 godzinach pracy.

Co zrobić, jeśli siłownik nie podnosi się lub podnosi się niestabilnie?

Sprawdź poziom oleju (uzupełnij w razie potrzeby), jakość oleju (użyj ISO VG46), stan filtra oleju (wyczyść go) oraz szczelność węży. Sprawdź również, czy zawory elektromagnetyczne są prawidłowo zamknięte.

Co zrobić, jeśli siłownik nie opuszcza się lub opuszcza się nieprawidłowo?

Wyczyść filtr zaworu elektromagnetycznego lub ręcznego i sprawdź, czy przepustnica nie jest zatkana. W razie potrzeby wyreguluj przepustnicę.

Czy zespół hydrauliczny może pracować w sposób ciągły?

Nie, jest przeznaczony do pracy przerywanej (tryb S3). Maksymalny czas ciągłej pracy wynosi 180 sekund, po którym następuje przerwa 360 sekund. Zbyt długa ciągła praca grozi zwarciem lub uszkodzeniem silnika.

Jak wyczyścić filtr oleju?

Zdejmij sitko filtra oleju i wyczyść je odpowiednim rozpuszczalnikiem. Upewnij się, że nie jest zatkane. W razie potrzeby wymień je. Dokładność filtracji powinna wynosić co najmniej 25 µm.

INSTRUKCJA OBSŁUGI ZXAC220V-2.2KW-D-10L Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

JEDNOSTKA HYDRAULICZNA

SERIA: ZXAC X -2,2 kW-D- YL

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź poł owę”, „Cena poł owy poł owy” lub jakiekolwiek inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z gł ównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokł adnie sprawdzić, czy skład adając u nas zamówienie faktycznie oszczędzasz poł owę w porównaniu z gł ównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULICZNY

JEDNOSTKA MOCY

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsł ugi. Wygląd produktu będzie zależał od produktu, który otrzymać es. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownicy muszą zapoznać się z treścią niniejszej instrukcji.Przeczytaj uważnie instrukcję obsł ugi.
	PRAWIDŁOWA UTYLIZACJANiniejszy produkt podlega postanowieniom Dyrektywy Europejskiej2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kół kach oznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnia Europejska. Dotyczy produktu i wszystkich akcesoriów oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być wyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki odpad punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.
	Ostrzeżenie: Silnik musi być uziemiony zgodnie z lokalnymi ikrajowe przepisy elektryczne mające na celu zapobieganie poważnym porażeniom prądem elektrycznym.
	Prąd przemienny

INSTRUKCJE

Zespół hydrauliczny powstaje w wyniku modyfikacji stacji hydraulicznej.

Aby stacja hydrauliczna był a mał a, lekka i ładna

wyglądem i posiadają unikalne funkcje, pompa oleju przekł adniowego, różne zawory sterujące, silniki i zbiorniki paliwa są ze sobą ściśle połączone, dzięki czemu tworząc obecny agregat hydrauliczny.

OSTROŻNOŚĆ

Ta pompa hydrauliczna pojazdu to ukt ad roboczy S3, a nie ukt ad ciągł y operacja, 30 sekund do rozpoczęcia, 270 sekund do zakończenia, maks.

czas pracy 180 sekund, przerywany 360 sekund ciągł y

czas pracy będzie zbyt dł ugi, spowoduje zwarcie lub uszkodzenie silnika.

W przypadku, gdy wyprodukowany przez naszą firmę agregat hydrauliczny opuści fabrycznie, ciśnienie w układ adzie został o ustawione. Jeśli potrzebne są zmiany,

użytkownicy mogą sami regulować ciśnienie w układzie za pomocą

pokrętł o regulatora ciśnienia zgodnie z aktualną sytuacją, ale nie może

przekroczyć ciśnienia znamionowego ukt adu.

Dokł adnie sprawdź połączenie silnika i zaworu elektromagnetycznego. Surowo zabrania się wykonywania połączenia wirtualnego. Podczas pierwszej instalacji

i debugowania zwrócić uwagę na zachowanie

poziom oleju w zbiorniku oleju, a po cyklu roboczym zbiornik oleju należy wypeł nić, ale nie można go przepet nić.

Olej hydrauliczny należy przefiltrować podczas napeł niania zbiornika oleju za pomocą filtra dokł adność filtrowania nie mniejsza niż 25μm.

Jednostka napędowa nie jest w stanie odfiltrować zanieczyszczeń znajdujących się wewnątrz cylindra hydraulicznego. Dlatego wnętrze cylindra hydraulicznego musi być czyste, aby uniknąć awaria zaworu. Rurka musi być również czysta.

ZAPISZ TE INSTRUKCJE

PARAMETRY TECHNICZNE

Model	ZXAC110V-2.2KW-D-10L	2KW-D-10L	2KW-D-12L	ZXAC220V-2.ZXAC220V-2.2KW-D-14L	ZXAC220V-2.ZXAC220V-2.2KW-D-15L
ZbiornikPojemność	10 kwart 10	kwart 12 kwart	14 kwart 15 kwart
Dział anie	Pojedynczy
Ocena(y)	AC120V 60Hz lub AC220-240V 50/60Hz(Tabliczka znamionowa jednostki referencyjnej)
Moc	2200 W
ObracaniePrędkość	3420 obr./min.
Ciśnienie	16~20 MPa
Ruch drogowy	2,1 ml/obr.
ZbiornikTworzywo	Stal lub plastik
ZbiornikKolor	Biał y czy czarny

ILUSTRACJA CZEŚCI

Jednostka hydrauliczna został a w peł ni zmontowana. W zestawie znajduje się ręczny pilot zdalnego sterowania i 1 dodatkowe złącze SAE#6 do

wymiana. Cał y zespół napędowy jest łatwy w okablowaniu i obsł udze.

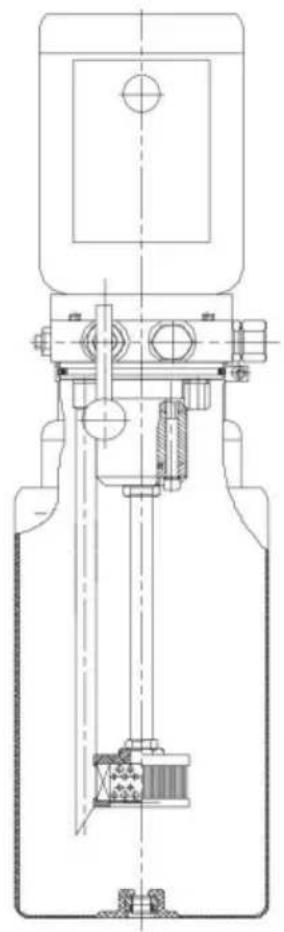

SCHEMAT SCHEMATU

1. Proszę uzupeł nić olej hydrauliczny z wlew zbiornika do momentu, aż poziom wody spadnie o 3-5 cm górna powierzchnia zbiornika.

2. Podnoszenie się osoby podnoszącej ciężary:

Po uruchomieniu silnika pompa oleju przekł adniowego zaczyna dział ać, a olej hydrauliczny przepuszcza filtr oleju do zaworu zwrotnego przez pompę oleju przekł adniowego do cylinder olejowy do podnoszenia podnośnika. Po silnik zatrzymuje się, pompa oleju przekł adniowego zatrzymuje się pracuje, a podnośnik zatrzymuje się na wysokości podniesiony. W tym przypadku czek zawór i ręczny zawór rozł adowczy sł użą do utrzymania ciśnienia.

1. Opuszczanie podnośnika:

Aby opuścić podnośnik, wystarczy nacisnąć uchwyt ręcznego zaworu rozł adowczego i zwolnij uchwyt, aby zatrzymać upuszczanie. Prędkość upuszczania może być realizowane poprzez regulację przepustnicy . Podczas obracania do wewnątrz zwalnia w dół; przy obrocie na zewnątrz przyspiesza.

1. Regulacja ciśnienia systemowego jednostki napędowej:

Zazwyczaj, gdy jednostka napędowa opuszcza fabrykę, jest ona dostosowana do normalne ciśnienie użytkowe podane przez producenta (18-20MPa). Jeśli użytkownik jeśli trzeba wyregulować ciśnienie, można to zrobić za pomocą zaworu bezpieczeństwa . Zawór bezpieczeństwa nie sł uży tylko do regulacji ciśnienia w systemie, ale również jako element ograniczający ciśnienie bezpieczeństwa w systemie. Dlatego użytkownicy powinni starać się nie regulować zaworu bezpieczeństwa podczas użytkowania.

1. Aby wydł użyć żywotność silnika i pompy oleju przekł adniowego, należy zmniejszyć hał as podczas rozruchu i zapewnić rozruch jednostki napędowej bez obciążenie, zawór amortyzujący jest specjalnie skonfigurowany w systemie.

2. Tabliczka znamionowa jednostki odniesienia, jednostka zasilająca o napięciu 220 V (lub 110 V)

przyjęte i wyposażone w regulator napięcia, aby zapewnić, że

silnik i powiązane elementy elektryczne nie ulegają uszkodzeniu w wyniku

woltaż.

1. Olej hydrauliczny należy wymienić po 3 miesiącach od pierwszej eksploatacji

Następnie olej hydrauliczny należy wymieniać co 12 miesięcy, należy stosować olej hydrauliczny

1. Nie podnosić się (przesuwać się do przodu) lub podnosić się (przesuwać się do przodu) niestabilnie.

a. Zbyt niski poziom oleju w zbiorniku; dolać oleju do podanego poziomu.

b. W jednostce hydraulicznej należy stosować olej hydrauliczny odporny na zużycie,

lepkość kinematyczna 22-46mm2 /s (50°C). Zalecana jest ISO VG46

gdy temperatura oleju jest niższa niż 50°C, zaleca się stosowanie oleju ISO VG68

gdy temperatura oleju przekracza 50°C. Dodany olej należy przefiltrować

przez filtr o dokł adności filtracji 30um. Objętość oleju powinna wynosić 80%

efektywnej pojemności zbiornika oleju. Temperatura oleju jest zwykle

w zakresie od -10 do 80°C, a do tego celu należy stosować olej hydrauliczny o niskiej temperaturze

ekstremalnie zimnych obszarach, takich jak ISO VG32. Środki te mogą skutecznie

wydł użyć żywotność ukt adu hydraulicznego i podzespoł ów hydraulicznych oraz poprawić

stabilność i niezawodność zespoł u hydraulicznego. c. Zablokowany filtr oleju, umyć lub

wymienić filtr.

d. Nieszczelny lub nieszczelny przewód ssący oleju, sprawdź szczelność lub nieszczelność

umieścić i naprawić lub wymienić rurę.

e. Niezamknięty zawór elektromagnetyczny lub zawór ręczny, umyj

zawór elektromagnetyczny i zawór ręczny lub wymień olej.

1. Nie upuszczać ani nie upuszczać

niestabilnie. a. Zablokowany zawór elektromagnetyczny lub filtr siatkowy zaworu ręcznego, wyczyścić fil

ekran i zawór elektromagnetyczny.

b. Zablokowana przepustnica, wyreguluj przepustnicę.

1. Nie wywieraj nacisku

a. Nieszczelny zawór zwrotny, umyj zawór zwrotny lub wymień uszczelkę olejową i

olej.

PROSTY SCHEMAT URUCHOMIENIA

1. Sił owniki i rurociągi należy utrzymywać w czystości, aby zapobiec wprowadzaniu przedostania się do ukl adu obcych substancji.
2. Zbiornik powinien być odpowiednio napeł niony olejem. Prawidł owe uzupeł nianie jest potrzebne po pewnych cyklach roboczych. Może uszkodzić pompę oleju i obudowa, jeśli pompa olejowa zasysa powietrze.
3. Olej hydrauliczny należy wymienić po 100 godzinach pracy, ponieważ początkowego napeł nienia. Następnie olej hydrauliczny należy wymienić raz rocznie lub około o 1500 godzin pracy.
4. Lepkość oleju hydraulicznego powinna wynosić 22-46mm2/s.
5. W przypadku pracy w wysokich temperaturach należy stosować olej hydrauliczny o dużej lepkości. środowiska, podczas gdy w tym przypadku należy stosować olej hydrauliczny o niskiej lepkości środowisko o niskiej temperaturze.
