Producttype	Hydraulische eenheid (hydraulisch aggregaat)
Model	ZXAC220V-2.2KW-D-10L
Reservoirinhoud	10 liter
Voeding	220-240 V AC, 50/60 Hz
Motorvermogen	2200 W
Motortoerental	3420 tpm
Werkdruk	16 tot 20 MPa
Pompdebiet	2,1 ml/u
Pomptype	Tandwieloliepomp
Bedrijfsmodus	S3 (30s aan, 270s uit, max 180s continu)
Actietype	Enkelwerkend (enkel)
Reservoirmateriaal	Staal of kunststof
Reservoirkleur	Wit of zwart
Meegeleverde accessoires	Draagbare afstandsbediening, extra SAE#6 connector
Aanbevolen hydraulische olie	ISO VG46 (viscositeit 22-46 mm²/s bij 50°C)
Olieverversingsinterval	Eerste verversing na 3 maanden, daarna elke 12 maanden
Oliegebruikstemperatuur	-10 tot 80 °C
Aarding verplicht	Ja, conform lokale normen
Fabrieksdrukinstelling	18-20 MPa (instelbaar via overdrukventiel)

Veelgestelde vragen - ZXAC220V-2.2KW-D-10L Vevor

Hoe start ik de hydraulische eenheid?

Vul het reservoir met hydraulische olie tot 3-5 cm onder de bovenrand. Sluit de voeding aan en gebruik de afstandsbediening om de stijging te activeren. De motor werkt in S3-modus: 30 seconden aan, 270 seconden uit.

Welke hydraulische olie moet ik gebruiken?

Gebruik een slijtvaste hydraulische olie ISO VG46 (viscositeit 22-46 mm²/s bij 50°C). Bij olietemperaturen boven 50°C, geef de voorkeur aan ISO VG68. In zeer koude gebieden, gebruik ISO VG32.

Hoe laat ik de cilinder zakken?

Druk op de hendel van de handmatige ontlastingsklep om de olie vrij te geven en de cilinder te laten zakken. Laat los om de daling te stoppen. De snelheid wordt ingesteld met de gasklep: naar binnen draaien vertraagt, naar buiten draaien versnelt.

Wat is de maximaal toegestane druk?

De nominale systeemdruk is 16 tot 20 MPa. De fabrieksinstelling is 18-20 MPa. Overschrijd deze druk niet om schade aan de apparatuur te voorkomen.

Hoe stel ik de systeemdruk in?

Gebruik het overdrukventiel om de druk aan te passen. Draai het met de klok mee om te verhogen, tegen de klok in om te verlagen. Let op: overschrijding van de nominale druk kan schade veroorzaken.

Wanneer moet ik de hydraulische olie verversen?

Ververs de olie 3 maanden na de eerste inbedrijfstelling. Daarna elke 12 maanden of na ongeveer 1500 bedrijfsuren.

Wat te doen als de cilinder niet omhoog gaat of onregelmatig omhoog gaat?

Controleer het oliepeil (vul bij indien nodig), de oliekwaliteit (gebruik ISO VG46), de staat van het oliefilter (reinig het) en de dichtheid van de slangen. Controleer ook of de elektromagnetische kleppen goed gesloten zijn.

Wat te doen als de cilinder niet zakt of slecht zakt?

Reinig het filter van de elektromagnetische of handmatige klep en controleer of de gasklep niet verstopt is. Stel de gasklep indien nodig bij.

Kan de hydraulische eenheid continu werken?

Nee, deze is ontworpen voor intermitterend gebruik (S3-modus). De maximale continue werktijd is 180 seconden, gevolgd door een pauze van 360 seconden. Te lang continu gebruik kan kortsluiting of motorschade veroorzaken.

Hoe reinig ik het oliefilter?

Verwijder het filterzeefje en reinig het met een geschikt oplosmiddel. Zorg dat het niet verstopt is. Vervang het indien nodig. De filtratienauwkeurigheid moet ten minste 25 µm zijn.

GEBRUIKSAANWIJZING ZXAC220V-2.2KW-D-10L Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk half bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULISCH

ENERGIE-EENHEID

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

	Waarschuwing -Omhet risico op letsel te verminderen, moeten gebruikers de volgende instructies lezen:Lees de gebruiksaanwijzing zorgvuldig door.
	CORRECTE VERWIJDERINGDit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een kliko-afvalbak doorkruistgeeft aan dat het product gescheiden afvalinzameling vereist in deEuropese Unie. Dit geldt voor het product en alle accessoiresgemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen nietweggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.inzamelpunt voor het recyclen van elektrische en elektronische apparaten.
	Waarschuwing -De motormoet geaard worden volgens de plaatselijke ennationale elektrische voorschriften om ernstige elektrische schokken te voorkomen.
	Wisselstroom

INSTRUCTIES

De hydraulische krachtbron wordt gevormd door de variatie van het hydraulische station. Om het hydraulische station klein van formaat, licht van gewicht en mooi te maken qua uiterlijk en unieke functies, de tandwieloliepomp, verschillende regelkleppen, motoren en brandstoftanks zijn nauw met elkaar verbonden, dus de huidige hydraulische krachtcentrale vormen.

VOORZICHTIGHEID

ÿ Deze hydraulische pomp voor voertuigen is een S3-werksysteem, geen continu

werking, 30 seconden om te starten, 270 seconden om te stoppen, het maximum

werktijd van 180 seconden, intermitterend 360 seconden continu

werktijd te lang is, zal leiden tot kortsluiting of schade aan de motor.ÿ Wanneer de hydraulische krachtbron die door ons bedrijf wordt geproduceerd de fabriek verlaat,

fabriek, de systeemdruk is ingesteld. Als er wijzigingen nodig zijn, kunnen gebruikers de

systeemdruk zelf aanpassen via een

drukregelaarknop volgens de werkelijke situatie, maar het kan niet

de nominale druk van het systeem overschrijden. y

Controleer de aansluiting van de motor en de elektromagnetische klep zorgvuldig en het i ten strengste verboden om een virtuele verbinding te maken. ÿ

Let er tijdens de eerste installatie en het debuggen op dat de oliepeil in de olietank, en na een werkcyclus, de olietank moet gevuld worden, maar mag niet te vol worden.

ÿ De hydraulische olie moet worden gefilterd wanneer de olietank wordt gevuld, met een filternauwkeurigheid van minimaal 25 µm.
ÿ De aandrijfeenheid kan de onzuiverheden in de hydraulische cilinder niet filteren.

Daarom moet de binnenkant van de hydraulische cilinder schoon zijn om het falen van de klep. De slangen moeten ook schoon zijn.

BEWAAR DEZE INSTRUCTIES

De Hydraulic Power Unit is volledig gemonteerd. Wordt geleverd met een handbediende afstandsbediening en 1 extra SAE#6 connectoren voor

vervanging. De hele power unit is eenvoudig te bedraden en eenvoudig te bedienen.

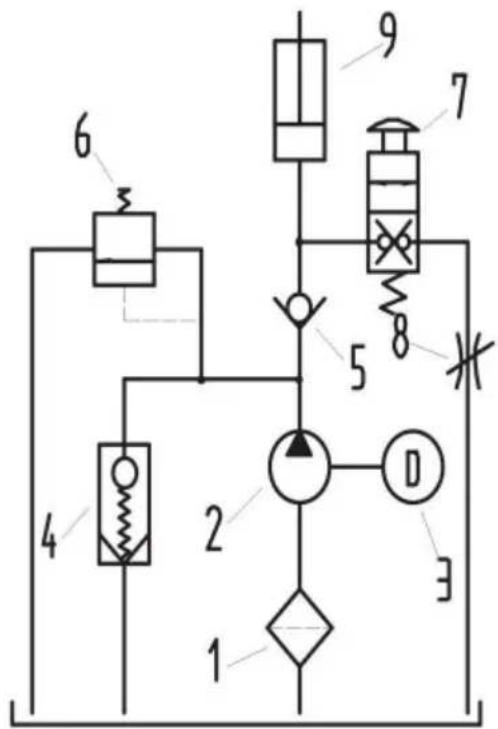

SCHEMATISCH DIAGRAM

1. Vul de hydraulische olie bij vanaf reservoirvuller tot deze 3 cm tot 5 cm onder water staat het bovenste oppervlak van het reservoir.

2. Opkomst van de lifter:

Nadat de motor start, schakelt de tandwieloliepomp ÿ begint te werken en de hydraulische olie passeert het oliefilter y naar het terugslagventiel ÿ via de tandwieloliepomp y in de oliecilinder y om de lifter omhoog te brengen. Na de motor stopt, de tandwieloliepomp y stopt werkend en de lifter stopt op de hoogte wordt verhoogd. In dit geval is de cheque klep y en de handmatige onlastklep ÿ worden gebruikt om de druk te behouden.

1. Laten vallen van de lifter:

Om de lifter te laten zakken, drukt u gewoon op de hendel van de handmatige ontlastklep ÿ en laat de hendel los om te stoppen met vallen. De valsnelheid kan zijn gerealiseerd door het gasklepje ÿ te verstellen. Bij het naar binnen draaien vertraagt het naar beneden; bij het naar buiten draaien neemt de snelheid toe.

1. Systeemdrukaanpassing van de aandrijfeenheid:

Over het algemeen is de krachtbron bij het verlaten van de fabriek afgesteld op de normale druk die de fabrikant gebruikt (18-20MPa). Als de gebruiker moet de druk aanpassen, hij of zij kan dit doen via het overdrukventiel y. Het overdrukventiel y wordt niet alleen gebruikt om de druk in het systeem aan te passen, maar wordt ook gebruikt als een veiligheidsdrukbegrenzend element in het systeem. Gebruikers moeten dus proberen het overdrukventiel niet aan te passen tijdens gebruik.

1. Om de levensduur van de motor en de tandwieloliepomp te beschermen, moet u het geluid tijdens het starten verminderen en de aandrijfeenheid onder geen enkele omstandigheid laten starten. belasting, kussenklep y is speciaal in het systeem geconfigureerd.
2. Referentie-eenheidsnaamplaatje, de voedingseenheid van 220V (of 110V) spanning is

aangenomen, en er moet een spanningsregelaar worden aangebracht om ervoor te zorgen dat de motor en bijbehorende elektrische componenten niet beschadigd raken door onder spanning.

1. De hydraulische olie moet 3 maanden na de eerste ingebruikname van het apparaat worden vervanger het systeem, daarna moet de hydraulische olie elke 12 maanden worden ververst, gebruik hiervoor ISO46# hydraulische olie.

ALGEMENE STORINGEN EN PROBLEEMOPLOSSING

1. Ga niet onstabiel omhoog of omlaag.

a. Te laag oliepeil in de olietank; vul olie bij tot het aangegeven niveau.
b. De hydraulische krachtbron moet anti-slijtage hydraulische olie gebruiken met een
kinematische viscositeit van 22-46 mm2 /s (50 °C). ISO VG46 wordt aanbevolen
wanneer de olietemperatuur lager is dan 50°C, terwijl ISO VG68 wordt aanbevolen
wanneer de olietemperatuur boven de 50°C is. De toegevoegde olie moet worden gefilterd
door een filter met een filtratienauwkeurigheid van 30um. Het olievolume moet 80% zijn
van de effectieve capaciteit van de olietank. De olietemperatuur is meestal
tussen -10\~80°C, en lagetemperatuur hydraulische olie moet worden gebruikt voor
extreem koude gebieden, zoals ISO VG32. Deze maatregelen kunnen effectief
Verleng de levensduur van het hydraulische systeem en de hydraulische componenten en verbeter
de stabiliteit en betrouwbaarheid van de hydraulische krachtbron. c. Verstopt
oliefilterscherm, was of vervang het filterscherm.

d. Onverzegelde of lekkende olie-aanzuigleiding, controleer de lekkage of de onverzegelde

plaats, en repareer of vervang de pijp.

e. Ongesloten elektromagnetische klep of handklep, was de

elektromagnetische klep en handklep vervangen of de olie vervangen.

1. Laat het niet vallen of laat het niet

onstabiel vallen. a. Geblokkeerde elektromagnetische klep of handklepfilterzeef, reinig het filter

b. Gasklep geblokkeerd, stel de gasklep af.

1. Geen druk uitoefenen

a. Niet-afgedichte terugslagklep, was de terugslagklep of vervang de oliekeerring en

olie.

EENVOUDIG INBEDRIJFSTELLINGSSCHEMA

1. Actuatoren en leidingen moeten schoon worden gehouden om te voorkomen dat er schadelijke stoffen in het systeem terechtkomen. van vreemd materiaal in het systeem.
2. Het reservoir moet voldoende gevuld zijn met olie. Correct bijvullen is nodig na bepaalde werkcirkels. Het kan de oliepomp en de behuizing als de oliepomp lucht aanzuigt.
3. De hydraulische olie moet worden vervangen na 100 uur werken, aangezien de eerste vulling. Vervolgens moet de hydraulische olie een keer worden vervangen per jaar of ongeveer 1500 werkuren.
4. De viscositeit van de hydraulische olie moet 22-46 mm2/s zijn.
5. Hydraulische olie met een hoge viscositeit moet worden gebruikt bij werkzaamheden met hoge temperaturen omgeving, terwijl hydraulische olie met een lage viscositeit moet worden gebruikt in omgeving met lage temperatuur.
