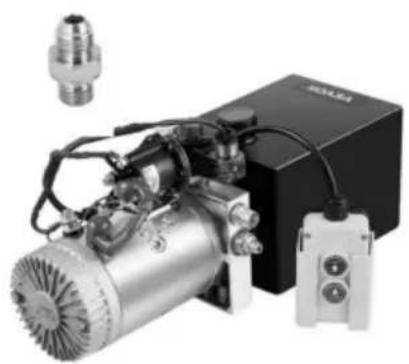

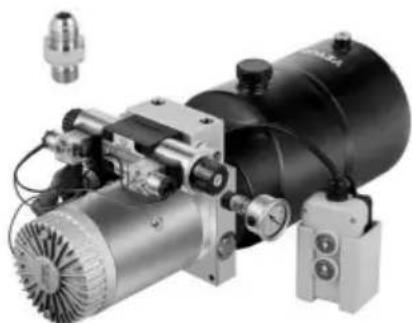

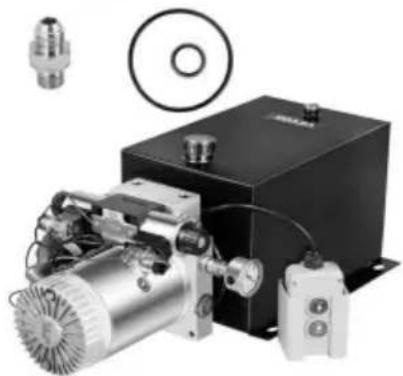

SERIE:ZXDC12V-1.6KW-D-XL
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van unsere gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebts ontvangen. Vergeef ons dat we u Niet opnieuw zullen informeren als er technologie- of software-updates voor ons product
| Waarschuwing - Om het risico op letsel te verminderen,要去en gebruikers de volgende instructies lezen: Lees de gebruiksaanwijzing zorgvuldig door. | |
| CORRECTE VERWIJDERING Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbol met een kliko.afvalbak doorkruist geeft aan dat het product gescheden afvalinzameling vereist in de Europese Unie. Dit geldt voor het product en alle accessoires gemarkeer met dit symbol. Producten die als zodenig gemarkeerd zijn,logeniet weggegooid met het normale huisvuil, maar要去en een afvalverwerkingsbedrijf worden gelebrin Zamelpunt voor het recyclen van elektrische en elektronische apparaten. | |
| Dit product heeft beschemingsklasse III. | |
| Gelrijkstroom | |
INSTRUCTIES
De hydraulische aandrijfeenheid integreert een hogedruk tandwielpomp, DC-motor, multifunctioneel geinteggreerd bloc, verschlende hydraulische kleppen, olietank en andere componenten organisch. Het is een typisch hydraulisch circuit van power up en stroom UIT. Het tweede overdrukventiel van het systeme regelt de neerwaartse druk en de drukgecompenseerde stromingsklep past automatisch de valsnelheid aan. Dit product worden veel gebruikt inkleine kiepwagens, hydraulische lieren, enz.
VOORZICTIGHEID
y De batterij moet voldoende vermogen hebben, een stroomsterkte van 200A en een spanning va overeenkomen met de machine.
y Wanner de hydraulische pomp van het voertuig een S3-werksystem is, Niet continu werkking, 30 seconden om te starten, 270 seconden om te stoppen, het maximum werkelijk van 180 seconden, intermitterend 360 seconden continu
werktijd te lang is, za leiden tot kortsluiting of schade aan de motor. y Wanner de hydraulische krachtbron die door ons bedrijf worden geproduerd de fabriek verlaat,
fabriek, de systeemdruk is ingesteld. Als er wijzigingen nodig zich, können gebruikers de systeemdruk zich aanpassen via een
drukregelaarknop volgens de situatie. Toch kan het nicht
de nominale druk (16 MPa) van het system overschrijden. y
Controleer de aansluiting van de motor en de elektromagnetische klep zorgvuldig en het
is ten strengste verboden om een virtuele verbinding te makes. y
Let er bij de eerste installmentie en het debuggen op dat de
oliepeil in de olietank, en na een werkcyclus, de olietank
moet gemuld worden, maar mag nicht te vol worden.
y De aansluitdoos van de motor moet waterdicht en vochtbestendig zichn.
Bij de eerste aansluiting de motor voorzichtig schuin houden om te controlerende richting van de motor. Vanaf het achechterste uiteinde van de motor, de rotatierichting is gegen de klok in. Het is absolutut verboden om derotatie van de motor en stationair draaien zonder olie.
y Wanner de olietank gezuld is, moet de hydraulische olie worden gefilterd met een nauwkeurigheid van minimaal 25~ m
y De aandrijfeenheid kan geen onzuiverheden uit de hydraulische cilinder filteren.
Daarom要去 binnenkant van de hydraulische cilinder schoon zijn om het falen van de klep. De slangen要去 ook schoon়.
BEWAAR DEZE INSTRUCTIES
| Actie | Enkel |
| spanning | 12 V |
| Reservoircapaciteit | 3/4/4,5/6/7/8/10/12/13/14/15/20 Kwart |
| Stroom | 1,6 kW |
| Rotatiesnelheid | 2600 toeren per minuut |
| Druk | 16~20 MPa |
| Verkeer | 1,1 ml/r |
| Tankmaterialial | Staal of kunststof |
| Wit of zwartTankkleur |

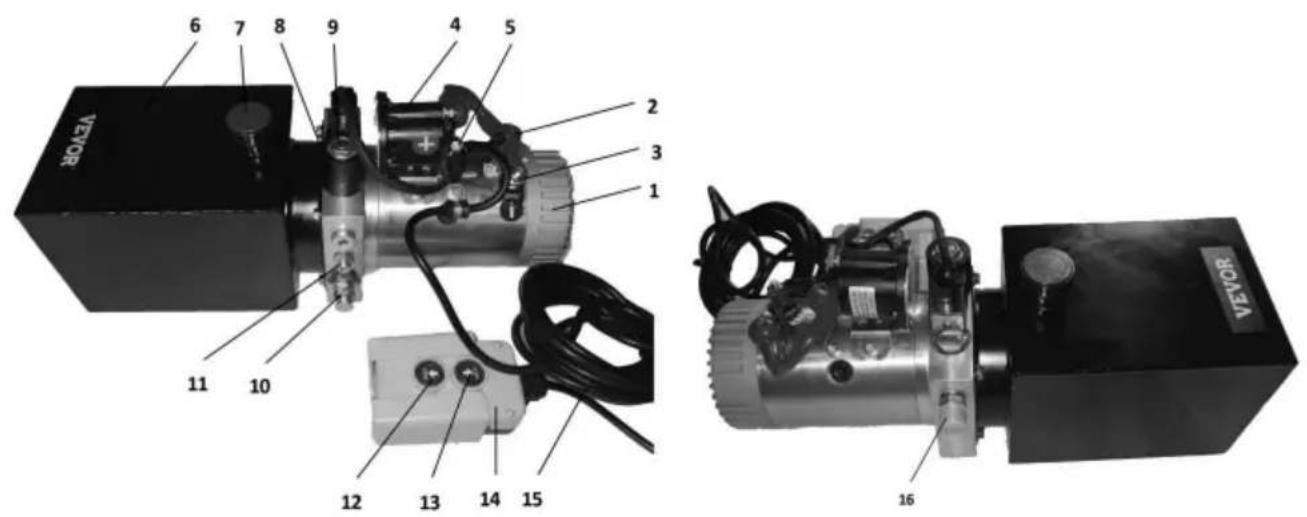

ONDERDELEN ILLUSTRATIE
De Hydraulic Power Unit is volledig gemonteerd. Wordt geleverd met een draagbare afstandsbediening en 1 extra SAE#6- connectoren voor
vervanging. De hele power unit is eenvoudig te bedraden en eenvoudig te bedieren.
| Onderdelenlijst | |
| 1 Elektronische motor | 9 Normaal gesloten magneetventiel |
| 2 De positieve pool van de elektronische motor 10 Overloopventiel | |
| 3 De negatieve pool van de elektronische motor 11 Gasklep | |
| 4 Relais | 12 Omlaag-knop |
| 5 De positieve pool van het relais | 13 Omhoog-knop |
| 6 Reservoir 14 Bedieningskast | |
| 7 Reservoirvuller 15 Besturingsdraad | |
| 8 Elektromagnetische spoel A | 16 Olie-uitlaat |
WERKINGSPRINCIPLE EN BEDRADINGSMETHODODE
- Vul hydraulische olie bij via 7 reservoirvuloppeningen tot het 3cm tot 5cm is onder het bovenoppervlak van het reservoir.
- De positieve pool van de voeding moet worden aangesloten op de
positieve pool van het relais, terwijl de negatieve pool van de voeding
moet worden aangesloten op de negatieve pool van de elektronische motor. De
De voedingsdraad moet een koperdraad�zem eten doorsnede van 20 tot 25 mm2
gebied.
- Sluit de voeding correct aan en installeer verrolgens de olie
pijpleidingen. Druk verwolgens op de Omhoog-knop om de motor aan te zetten. De motor drijft
de oliepomp om druk te genereren en ervoor te zorgen dat olie worden afgevoerd.
op de Omhoog-knop; de motor zou要去en stoppen met werken.
- Druk aan het einde van de slag van de hydraulische cilinder op de knop Omlaag
knop voor olieretour. De motor hoeft in dit proces Niet te werken. Dit
zal het indicatielampje van de elektromagnetische speloen oplichten, evenals
magnetische kracht genereren om op de elektromagnetische klep te duwen. Dit maakt het möglichk
De olie scheurde en de hydraulische cilinder keerde terug maar zijn oorspronkelijke plaats.
- Wanner de motor werkt om olie af te voeren en druk te genereren,要去 de elektromagnetisch
spoel worden uitgeschakeld en moet het indicatielampje ervan branden.
nietlicht
omhoog.GEMEEN STORINGEN EN PROBLEEMOPLOSSING
- Ga Niet onstabel omhoog of omlaag.
a. Te laag oliepeil in de olietank; vul olie bij tot het aangegeveniveau.
b. De hydraulische krachtbron moet anti-slijtage hydraulische olie gebruiken met een
kinematische viscositeit van 22-46 mm2/s (50 °C). ISO VG46 worden aanbevolen
wonneer de olietemperatuur lager is dan 50^ , verwijl ISO VG68 worden aanbevolen
wanner de olietemperatuur boven de 50^ is. De toegevoegde olie moet worden gefilterd
door een filter met een filtratienauwkeurigheid van 30um. Het olievolume moet 80% zijn
van de effectieve capaciteit van de olietank. De olietemperatuur is meestal
tussen -10~80°C, en lagetemperatuur hydraulische olie moet worden gebruikt voor
extreem koude gebieden, zoals ISO VG32. Deze maatregelen können effectief
Verleng de levensduur van het hydraulische systeme en de hydraulische componenten en verbeter
de stabilititeit en betrouwbaarheid van de hydraulische krachtbron. c. Verstopt
oliefilterschem, was of verrang het filterschem.
d. Onversegelde of lekkende olie-aanzuigleiding, controller de lekkage of de onversegelde plaats, en repareer of verrang de pijp.
e. Ongesloten elektromagnetische klep of handklep, was de
elettromagnetische klep en handklep verwangen of de olie verwangen.
- Laat het Niet vallen of LAST het Niet
onstabel vallen. a. Geblokkeerde elektromagnetische klep of handklepfilterzeef, reinig het filter scherm en elektromagnetische klep.
b. Gasklep geblokkeerd, stel de gasklep af.
3. Geen druk uitoefenen
a. Niet-aftgedichte terugslagklep, was de terugslagklep of cervang de oliekeerring en olie.
EENVoudIG INBEDRIJFSTELLINGSSSCHEMA

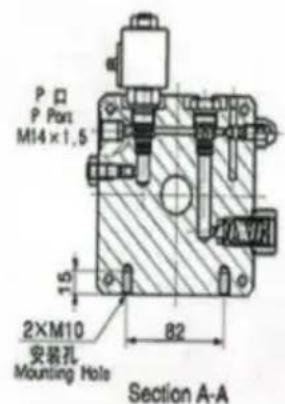

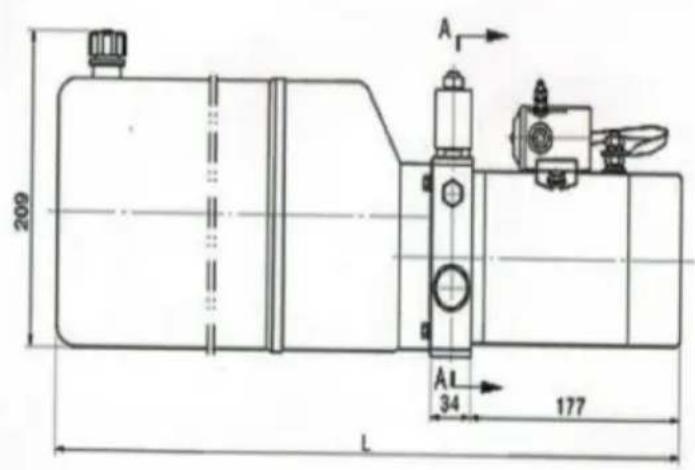

SCHEMATISCH DIAGRAM
ELEKTRISCH BEDRADINGSSCHEMA DC-MOTOR
- Actuatoren en leidingen要去en schoon worden gehonden om te voorkomen dat er schadelijke stoffen in het systeme terechtkomen. van vreemd materiaal in het systeme.
- Het reservoir要去 voldoende gezuld zich met olie. Correct bijvullen is nodig na bepaalde werkcirkels. Het kan de oliepomp en de behuizing als de oliepomp lucht aanzuiigt.
- De hydraulische olie要去 worden verwangen na 100 uur werkken, aangeziend de eerste vulling. Vervolgens要去 de hydraulische olie een keer worden verwangen peraar of ongeveer 1500 werkuren.
- De viscositeit van de hydraulische oliie moet 22-46 mm2/s zijn.
- Hydraulische olie met een hoge viscositeit moet worden gebrukt bij werkzaamheden met hoge temperaturen omgeving, verwijl hydraulische olie met een lage viscositeit moet worden gebrukt in omgeving met lage temperatuur.
