ZXDC12V-1.6KW-D-8L - Hydraulikenhet Vevor - Gratis bruksanvisning och manual

Produkttyp	Hydraulaggregat
Märke	Vevor
Modell	ZXDC12V-1.6KW-D-8L
Matningsspänning	12 VDC
Motoreffekt	1,6 kW
Tankvolym	8 L
Nominellt tryck	16 till 20 MPa
Flöde	1,1 L/min
Rotationshastighet	2600 varv/min
Tankmaterial	Stål eller plast
Tankfärg	Vit eller svart
Skyddsklass	III
Driftscykel	S3: 30 s gång, 270 s stopp (max 180 s kontinuerlig)
Pumptyp	Högtryckskugghjulspump
Rekommenderad oljeviskositet	ISO VG46 (22-46 mm²/s vid 50°C)
Oljetemperaturintervall	-10°C till 80°C
Huvudsakliga användningsområden	Tipplastbilar, hydrauliska vinschar
Funktioner	Lyft (upp) och sänkning (ner)
Ingående tillbehör	Bärbar fjärrkontroll, extra SAE#6-kontakt
Rekommenderad kabelarea	Koppartråd 20-25 mm²

Vanliga frågor - ZXDC12V-1.6KW-D-8L Vevor

Vilken hydraulolja ska jag använda?

Använd en hydraulolja med slitageskydd med kinematisk viskositet 22-46 mm²/s vid 50°C. ISO VG46 rekommenderas för oljetemperatur under 50°C, och ISO VG68 för högre temperatur. I kallt klimat, föredra ISO VG32.

Hur fyller jag oljetanken?

Fyll via påfyllningstanken (7) tills oljan når 3 till 5 cm under tankens övre yta. Filtrera oljan med ett precisionsfilter på minst 30 µm.

Vilken är rätt rotationsriktning för motorn?

Sett från motorns bakände måste rotationen vara moturs. Det är absolut förbjudet att vända rotationsriktningen.

Hur kopplar jag hydraulaggregatet?

Anslut strömförsörjningens pluspol till reläets pluspol och minuspol till motorns minuspol. Använd en koppartråd med area 20-25 mm².

Varför går inte cylindern upp eller går långsamt?

Möjliga orsaker: för låg oljenivå (tillsätt olja), igensatt oljefiltersil (rengör eller byt), otät sugslang (reparera eller byt), magnetventil eller manuell ventil inte stängd (rengör).

Varför går inte cylindern ner?

Kontrollera att filtret i magnetventilen eller manuella ventilen inte är igensatt. Rengör filtret och ventilen. Kontrollera även gasreglaget (justera vid behov).

Varför bygger inte aggregatet upp tryck?

Det kan bero på en otät backventil. Rengör ventilen eller byt oljetätningen.

Vilket är det maximala justerbara trycket?

Systemtrycket är inställt från fabrik. Du kan justera det via tryckregulatorns knapp, men överskrid aldrig märktrycket på 16 MPa.

Vilka periodiska underhåll rekommenderas?

Byt hydrauloljan efter 100 timmars initialt arbete, därefter en gång per år eller cirka 1500 timmar. Kontrollera regelbundet oljenivån och rengör filtren.

Vilken är den maximala kontinuerliga drifttiden?

Systemet är konstruerat för intermittent drift S3: 30 sekunders gång, 270 sekunders stopp. Den kontinuerliga arbetstiden får inte överstiga 180 sekunder för att undvika överhettning.

BRUKSANVISNING ZXDC12V-1.6KW-D-8L Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HYDRAULIKKRAFTSENHET

SERIE: ZXDC12V-1.6KW-D-XL

TIPS: X AR 3/4/4.5/6/7/8/10/12/13/14/15/20)

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULISK

POWER ENHET

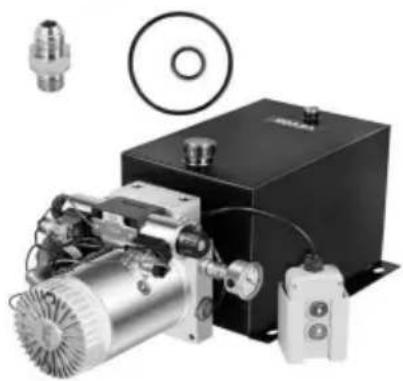

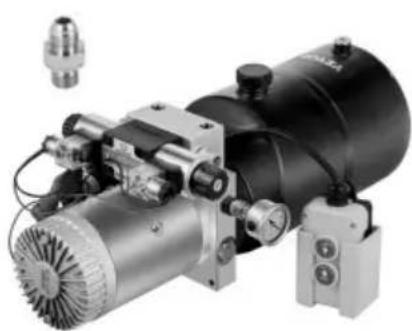

SERIE: ZXDC12V-1.6KW-D-XL

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning- För att minska risiken För skador@måste användarna lasa bruksanvisningen noggrant.
	KORREKT AVFALLSHANTERINGDenna produit omfattas av bestämmelserna i det europeiska direktivet2012/19/EG. Symbolen som visar en soptunna på hjul korsadindikerar att produits kräver separat sophämtning iEuropeiska unionen. Detta gäller produits och alla tillbehörmärkt med denna symbol. Produktør märkta som sändana kanske inte är detkasseras med vanligt hushållsavfall men måste tas till eninsamlingsställe För Återvinning av elektriska och elektroniska apparater.
	Denna produit är av skyddsklass III.
DC Likström

INSTRUKTIONER

Den hydrauliska kraftenheten integrerar en högtrycksväxelpump, DC-motor, integrerat multifunktionsblock, olika hydraulventiler, oljetank och andra komponenter organiskt. Det är en typisk hydraulisk krets för uppstart och avstängning. Den andra avlastningsventilen i systemet utför kontroll av nedåtgående tryck och den tryckkompenserade flödesventilen justerar automatiskt fallhastigheten. Denna produkt används ofta i små dumprar, hydrauliska vinschar m.m.

FÖRSIKTIGHET

Batteriströmmen måste vara tillräcklig, ström på 200A och spänning för att matcha maskinen.

När fordonets hydraulpump är i S3-arbetssystem, inte kontinuerlig drift, 30 sekunder till start, 270 sekunder till stopp, max arbetstid 180 sekunder, intermittent 360 sekunder. Kontinuerlig arbetstid är för lång, vilket kan orsaka motorkortslutning eller skada. När den hydrauliska kraftenheten som produceras av vårt företag lämnar fabriken har systemtrycket ställts in. Om ändringar behövs kan användarna justera systemtrycket själva genom en tryckregulatorknopp beroende på situationen. Ändå kan det inte överstiga systemets nominella tryck (16 MPa). Kontrollera anslutningen av motorn och den elektromagnetiska ventilen noggrant, och det är strängt förbjudet att göra en virtuell anslutning. Under den första installationen och felsökningen, var uppmärksam på att behålla oljenivån inuti oljetanken, och efter en arbetscykel, oljetanken bör fyllas, men det kan inte överfyllas. Motoranslutningsboxen ska vara vattentät och fuktsäker. När du ansluter för första gången, vrid motorn för att noggrant kontrollera motorns riktning. Från den bakre änden av motorn, rotationen

fabriken har systemtrycket ställts in. Om ändringar behövs kan användarna justera systemtrycket själva genom en

tryckregulatorknopp beroende på situationen. Ändå kan det inte

överstiga systemets nominella tryck (16 MPa). Kontrollera

anslutningen av motorn och den elektromagnetiska ventilen noggrant, och det är strängt förbjudet

att göra en virtuell anslutning. Under den första installationen och

felsökningen, var uppmärksam på att behålla

oljenivån inuti oljetanken, och efter en arbetscykel, oljetanken

bör fyllas, men det kan inte överfyllas.

Motoranslutningsboxen ska vara vattentät och fuktsäker.

När du ansluter för första gången, vrid motorn för att noggrant kontrollera

motorns riktning. Från den bakre änden av motorn, rotationen

riktningen är moturs. Det är absolut förbjudet att vända

rotation av motorn och tomgång utan olja.

När oljetanken är fylld måste hydrauloljan filtreras med en

noggrannhet på inte mindre än 25µm

Kraftenheten kan inte filtrera bort föroreningar inuti hydraulcylindern.

Därför måste insidan av hydraulcylindern vara ren för att undvika

ventilfel. Slangen måste också vara ren.

SPARA DESSA INSTRUKTIONER

TEKNISKA PARAMETRAR

Handling	Enda
spanning	12 V
Reservoirkapacitet	3/4/4,5/6/7/8/10/12/13/14/15/20 Quart
Driva	1,6 KW
Roterande hastighet	2600 RPM
Tryck	16~20 MPa
Trafik	1,1 ml/r
	Stål aller plastTankmaterial
	Vit aller svartTank fällg

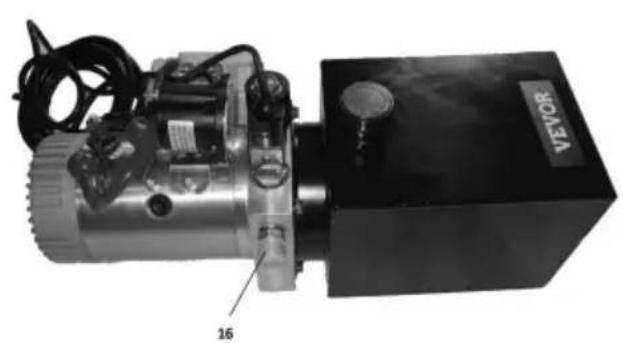

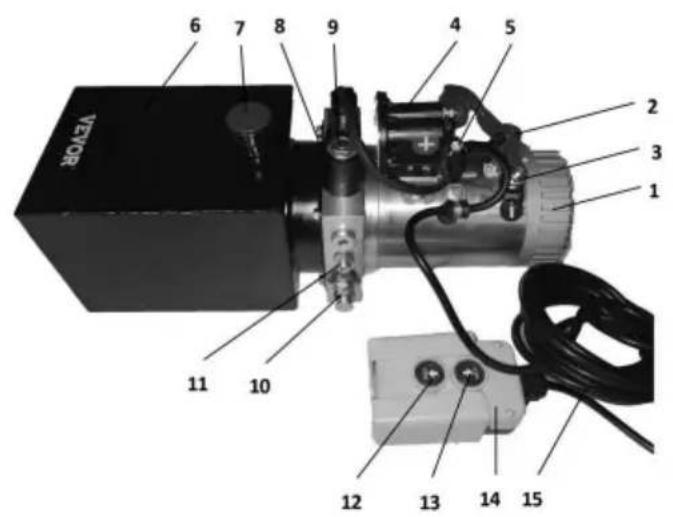

DELAR ILLUSTRATION

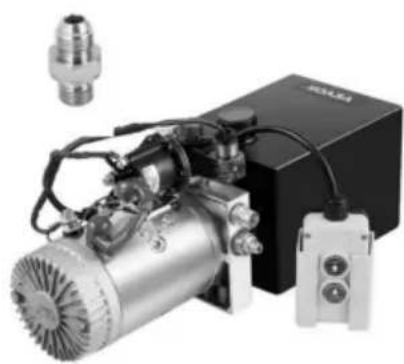

Hydraulaggregatet är färdigmonterat. Det kommer med en

handhållen fjärrkontroll och 1 extra SAE#6 -kontakt för

ersättning. Hela kraftenheten är lätt att koppla och lätt att använda.

Dellista
1 Elektronisk motor	9 Normalt stängd magnetventil
2 Den elektroniska motorns positiva pol 10 Överströmningsventil
3 Den elektroniska motorns negativa pol 11 Strypventil
4 Relä	12 Ned-knapp
5 Reläets positiva pol	13 Upp-knapp
6 Reservoirar	14 Kontrollbox
7 Reservoirpåfyllning	15 Styrkabel
8 Elektromagnetisk spele A	16 Oljeutlopp

ARBETSPRINCIP OCH KOPPLINGSMETOD

1. Fyll på hydraulolja från reservoarpåfyllaren tills den är 3 cm till 5 cm under reservoarens övre yta.
2. Den positiva polen på strömförsörjningen ska anslutas till

reläets positiva pol, medan strömförsörjningens negativa pol ska anslutas till den elektroniska motorns minuspol. Strömförsörjningskabeln måste vara koppartråd med en tvärsnittsarea på 20 till 25 mm².

1. Anslut strömförsörjningen korrekt och installera sedan oljerörledningarna. Tryck sedan på upp-knappen för att starta motorn. Motorn driver oljepumpen, genererar tryck och gör att olja töms ut. Släpp upp-knappen; motorn ska sluta fungera.
2. Vid slutet av hydraulcylinderns rörelse, tryck på nedåt-knappen för oljeretur. Motorn behöver inte fungera i denna process. Detta ska tända indikatorlampan för den elektromagnetiska spolen samt generera magnetisk kraft för att trycka på den elektromagnetiska ventilen. Detta tillåter oljan att returnera och hydraulcylindern att återgå till sin ursprungliga plats.
3. När motorn arbetar för att tömma olja och generera tryck, måste den elektromagnetiska spolen stängas av, och dess indikatorlampa ska inte lysa.

VANLIGA FEL OCH FELSÖKNING

1. Går inte upp (förflyttar sig inte) eller rör sig instabilt.

a. För låg oljenivå i oljetanken; tillsätt olja till angiven nivå. b. Den hydrauliska kraftenheten bör använda antislitagehydraulolja med en kinematisk viskositet på 22-46 mm²/s (50°C). ISO VG46 rekommenderas när oljetemperaturen är under 50°C, medan ISO VG68 rekommenderas när oljetemperaturen är över 50°C. Den tillsatta oljan bör filtreras av ett filter med en filtreringsnoggrannhet på 30 µm. Oljevolymen ska vara 80 % av oljetankens effektiva kapacitet. Oljetemperaturen är vanligtvis mellan -10~80°C, och lågtemperaturhydraulikolja bör användas för extremt kalla områden, som ISO VG32. Dessa åtgärder kan effektivt förlänga livslängden för det hydrauliska systemet och de hydrauliska komponenterna och förbättra stabiliteten och tillförlitligheten hos den hydrauliska kraftenheten. c. Blockerad oljefiltersil, tvätta eller byt ut filtersilen.

d. Otätt eller läckande oljesugrör, kontrollera läckaget eller oförseglat ställe och reparera eller byt ut röret.

e. Ostängd elektromagnetisk ventil eller handventil, tvätta elektromagnetisk ventil och handventil eller byt ut oljan.

1. Tappar inte eller tappar inte

instabilt. a. Blockerad elektromagnetisk ventil eller handventilfilterskärm, rengör filterskärm och elektromagnetisk ventil.

b. Blockerad gasspjällsventil, justera spjällventilen.

1. Trycker inte

a. Otätad backventil, tvätta backventilen eller byt ut oljetätningen och oljan.

ENKEL IGÅNGSDIAGRAM

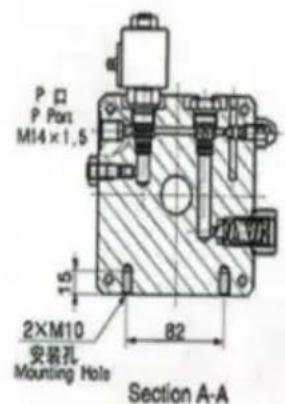

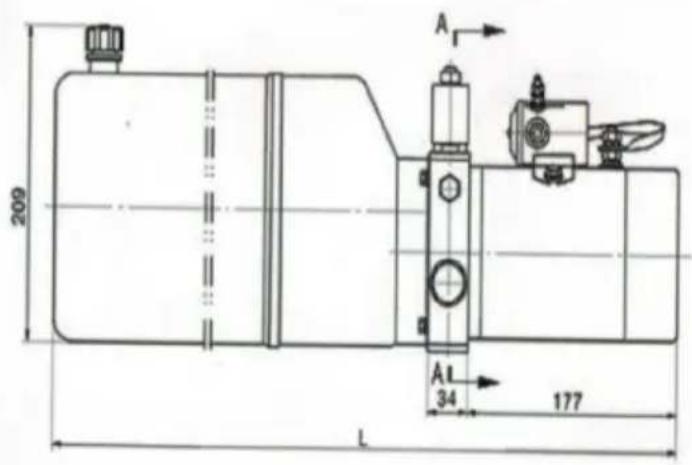

SCHEMATISKT DIAGRAM

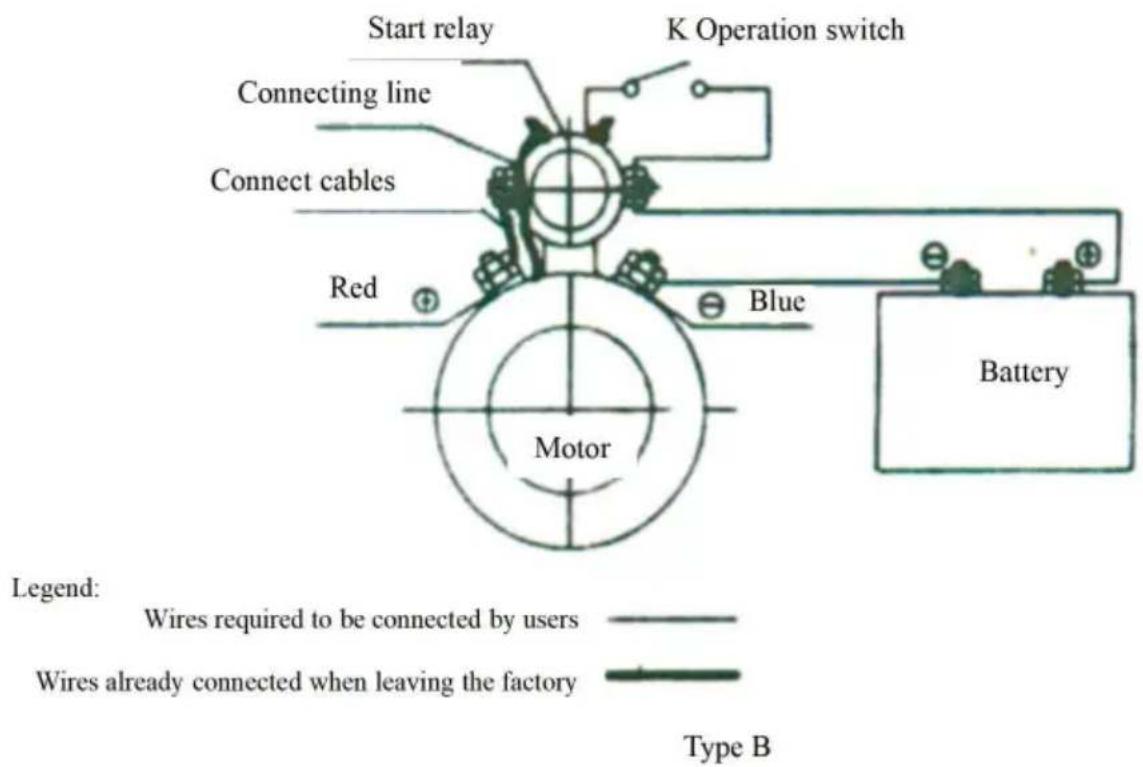

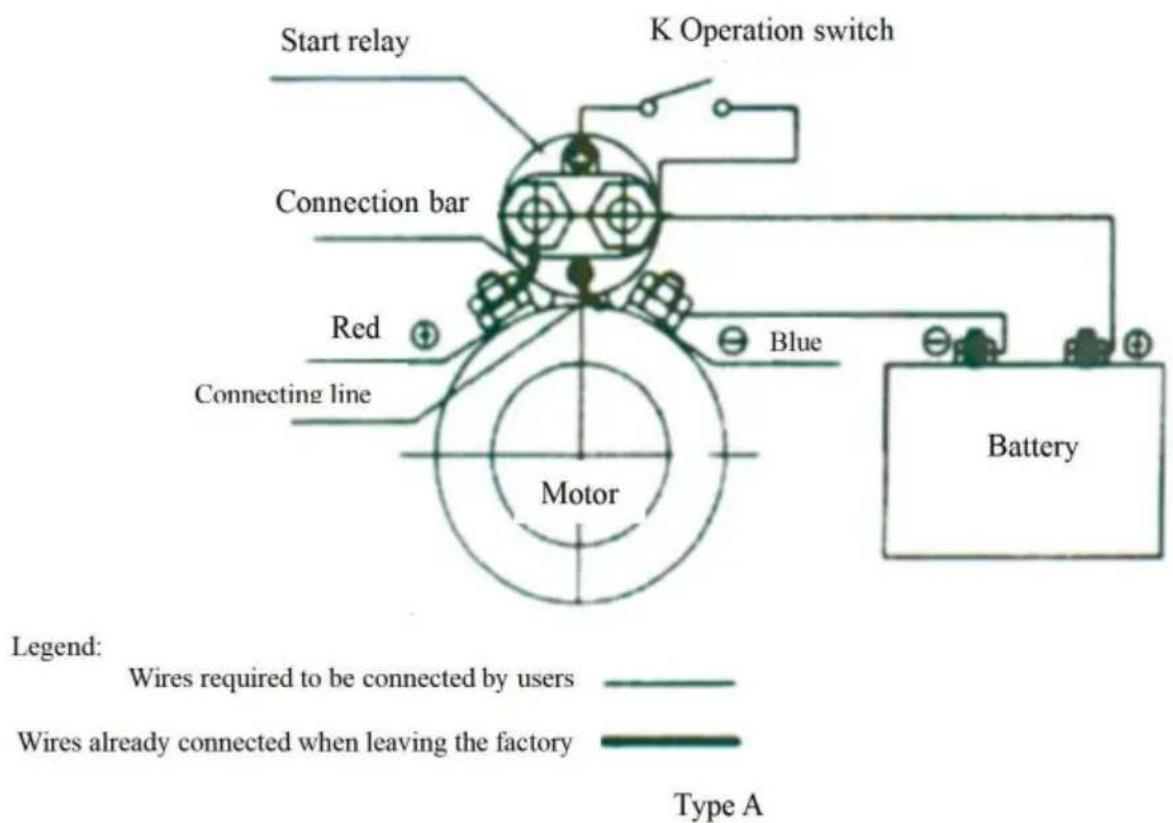

DC-MOTOR, ELEKTRISKT KABELSCHEMA

UNDERHÅLL

1. Manöverdon och rörledningar bör hållas rena för att förhindra att främmande material förs in i systemet.
2. Reservoaren ska vara tillräckligt fylld med olja. Rätt påfyllning är behövlig efter vissa arbetscykler. Det kan skada oljepumpen och kapslingen om oljepumpen suger luft.
3. Hydrauloljan ska bytas efter att ha arbetat i 100 timmar sedan den första fyllningen. Därefter ska hydrauloljan bytas en gång per år eller vid cirka 1500 arbetstimmar.
4. Hydrauloljans viskositet bör vara 22-46 mm²/s.
5. Hydraulolja med hög viskositet bör användas vid högtemperaturmiljö, medan lågviskös hydraulolja bör användas i lågtemperaturmiljö.

Teknisk support och e-garanticertifikat: www.vevor.com/support
