MANUALE UTENTE ZXDC12V-1.6KW-D-8L Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

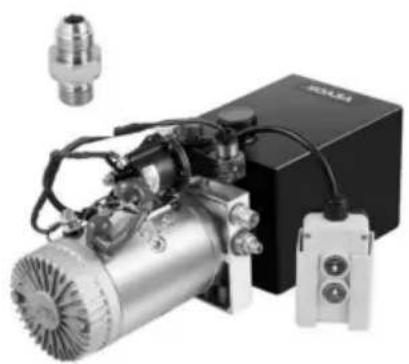

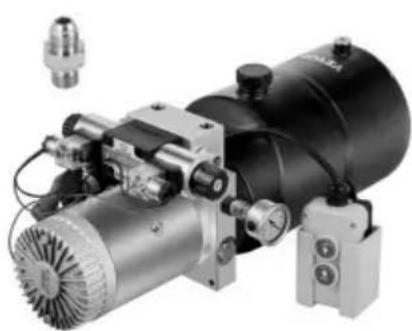

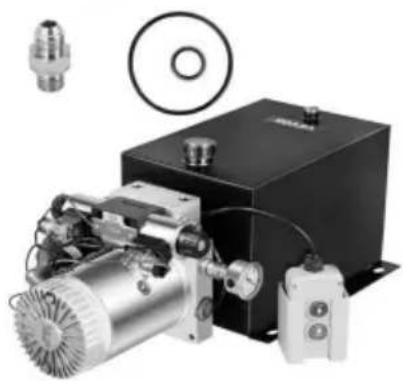

CENTRALINA IDRAULICA

SERIE:ZXDC12V-1.6KW-D-XL

(SUGGERIMENTI: X è 3/4/4.5/6/7/8/10/12/13/14/15/20)

Continuiamo a impegnari per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Meta prezzo" o qualsi as other expressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenerare acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesamente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

IDRAULICO

UNITA DI POTENZA

SERIE:ZXDC12V-1.6KW-D-XL

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto technique? Non esitare a contattari:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.

	Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere attendamente le istruzioni per l'uso. manuale di istruzioni conattenzione.
	SMALTIMENTO CORRETTO Questo prodotto è soggetti alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una ragcolla differenziata dei rifiuti Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo significolo. I prodotti contrassegnati come tali non possono essere smaltito con i normali rifiuti domestici ma delve essere portato in un punto di ragcolla per il riciclaggio di apparecchiature elettriche ed elettroniche.
III	Questo prodotto è di classe di protezione III.
Corrente	continua

ISTRUZIONI

L'unità di potenza idraulica integra una pompa ad ingranaggi ad alta pressione, un motore a corrente continua, un blocco integrato multuso, varie valvole idrauliche, un serbatoio dell'olio e altri componenti organicamente. Si tratta di un tipico circuito idraulico di accensione e spegnimento. La seconda valvola di sicurezza delsystema esegue il controllo della pressione verso il basso e la valvola di flusso compensata alla pressione regola automaticamente la velocità di caduta. Questo prodotto è ampiamente utilizzato in piccole autocarri con cassone ribaltabile, verricelli idraulici, ecc.

ATTENZIONE

y La potenza della batteria deve essere sufficiente, corrente di 200 A e tensione a abbinare la macchina.
y Quando la pompa idraulica del veicolo è un sistema di lavoro S3, non continuo funzionamento, 30 secondi per l'avvio, 270 secondi per l'arresto, il massimo tempo di lavoro di 180 secondi, intermittente 360 secondi continui

il tempo di lavoro è troppo lungo, causera cortocircuiti o danni al motore. Y Quando la centralina idraulica prodotta alla nostra azienda esce dal

fabbrica, la pressione delsysteme è stata impostata. Se sono necessarie modifiche, gli utenti possono regolare la pressione del systema da solitramite un manopola del regolatore di pressione in base alla situazione. Tuttavia, non può superare la pressione nominale (16 MPa) del systema. y Controllare

attentamente il collegamento del motore e della valvola elettromagnetica ed è severamente vietato effettuare un collegamento virtuale. Y Durante la prima

installazione e il debug, prestare attenzione a mantenere il

livello dell'olio all'interno del serbatoio dell'olio e, dopo un ciclo di lavoro, il serbatoio dell'olio dovrebbe essere riempito, ma non troppo.

y La scatola morsettiera del motore deve essere impermeabile e resistente all'umidità.

Quando si collega per la prima volta, muovere il motore per controllare attendamente la direzione del motore. Dall'estremità posteriori del motore, la rotazione la direzione è antioraria. è assolutamente vietato invertire la direzione rotazione del motore e minimo alla olio.

y Quando il serbatoio dell'olio è pieno, l'olio idraulico delve essere filtrato con un precisione non inferiore a 25~ m . y

L'unità di potenza non è in grado di filtrare le impurità presenti all'interno del cilindro idraulico.

Pertanto, l'interno del cilindro idraulico deve essere pulito per evitare il guasto della valvola. Anche il tubo deve essere pulito.

SALVA QUESTE ISTRUZIONI

PARAMETRI TECNICI

Azione	Separare
voltaggio	12 V
Capacità del serbatoio	3/4/4,5/6/7/8/10/12/13/14/15/20 Quarto
Energia	1,6 kW
Velocità di rotazione	2600 giri/min
Pressione	da 16 a 20 MPa
Traffico	1,1 ml/giorno
	Acciaio o plasticaMaterialie del serbatoio
	Bianco o neroColore del serbatoio

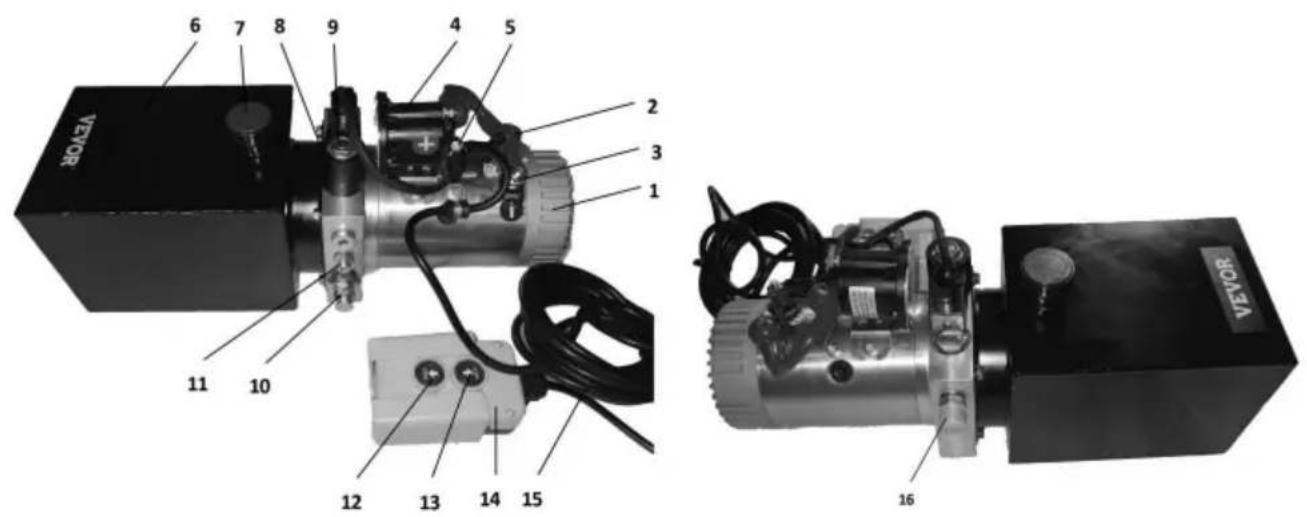

ILLUSTRAZIONE DELLE PARTI

L'unità di potenza idraulica è stata completamente assemblata. Viene fornita con un telecomando portatile e 1 connettore SAE#6 aggiuntivo per

sostituzione. L'intera unità di potenza è facile da cablare e facile da usare.

Elenco delle parti
1 Motore elettronico	9 Elettrovalvola normalmente chiusa
2 Il polo positivo del motore elettronico 10 Valvola di troppo pieno
3 Il polo negativo del motore elettronico 11 Valvola a farfalla
4 Staffetta	12 Pulsante Giù
5 Il polo positivo del relè	13 Pulsante Su
6 Serbatoio	14 Scatola di controllo
7 Riempimento del serbatoio	15 Cavo di controllo
8 Bobina elettromagnetica A	16 Uscita olio

PRINCIPIO DI FUNZIONAMENTO E METODO DI CABLAGGIO

1. Riempire l'olio idraulico dai 7 serbatoi fino a raggiungere un livello di 3-5 cm. al di sotto della superficie superiore del serbatoio.
2. Il polo positivo dell'alimentatore deve essere collegato al

polo positivo del rele, perché il polo negativo dell'alimentatore

dovrebbe essere collegato al polo negativo del motore elettronico. Il

il filo di alimentazione deve essere un filo di rame con una sezione trasversale di 20-25 mm2

zona.

1. Collegare correttamente l'alimentazione e quando installare l'olio

condotte. Quindi premere il pulsante Su per accendere il motore. Il motore alimenta

la pompa dell'olio per generare pressione e causare lo scarico dell'olio. Rilasciare

il pulsante Su; il motore dovrebbe smettere di funzionare.

1. Al termine della corsa del cilindro idraulico, premere il pulsante Giu

pulsante per il ritorno dell'olio. Il motore non deve funzionare in quello processo. Questo

si accenderà la spia luminosa della bobina elettromagnetica eanche

generare forza magnetica per spingere sulla valvola elettromagnetica. Ciò consente

I'olio si è rotto e il cilindro idraulico è tornato nella sua posizione originale.

1. Quando il motore è in funzione per scaricare l'olio e generare pressione, la bobina

elettromagnetica delve essere spenta e la sua spia luminosa delve

non leggero

su.COMUNE GUASTI E RISOLUZIONE DEI PROBLEMI

1. Non salire (avanzare) o salire (avanzare) in modo instabile.

a. Livello dell'olio troppo basso nel serbatoio dell'olio;aggiungere olio fino al livello specificato.
b. La centralina idraulica delveutilizzare olio idraulico antiusura con un

viscospà cinematica di 22-46mm2 /s (50°C). Si raccomanda ISO VG46

quando la temperatura dell'olio è inferiore a 50^ , perché è consigliato ISO VG68

quando la temperatura dell'olio è superiore a 50^ . L'olio aggiunto deve essere filtrato

da un filtro con una precisione di filtrazione di 30~ m . Il volume dell'olio dovrebbe essere dell'80%

della capacité effettiva del serbatoio dell'olio. La temperatura dell'olio è solitamente

tra -10~80°C e si dovrebbe usare olio idraulico a bassa temperatura per

are extremamente fredde, come ISO VG32. Queste misure possono efficacamente

prolungare la durata utile delsystema idraulico e dei componenti idraulici e migliorare la stabilità

e l'affidabilità dell'unità di potenza idraulica. c. Filtro dell'olio bloccato, lavare o

sopportire il filtro.

d. Tubo di aspirazione dell'olio non sigillato o che perde, controllare la perdita o la non sigillatura posizionare e riparare o sostituire il tubo.
e. Valvola elettromagnetica non chiusa o valvola manuale, lavare la elettrovalvola e valvola manuale oppure sostituire l'olio.
2. Non far cadere o far cadere in modo

instabile. a. Filtro della valvola elettromagnetica o della valvola manuale bloccato, pulire il filtratoschermo e valvola elettromagnetica.
b. Valvola a farfalla bloccata, regolare la valvola a farfalla.
3. Non pressurizzare
a. Valvola di ritegno non sigillata, lavare la valvola di ritegno o sostuire il paraolio e olio.

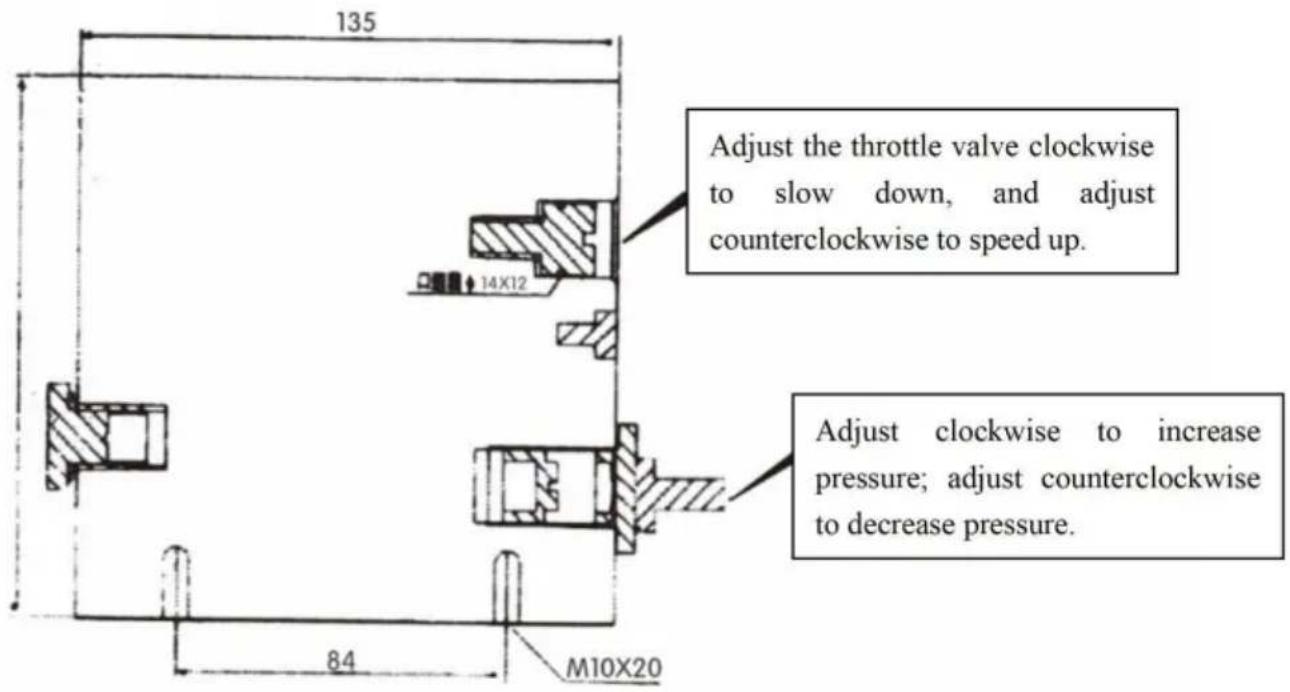

SCHEMA DI MESSA IN SERVIZIO SEMPLICE

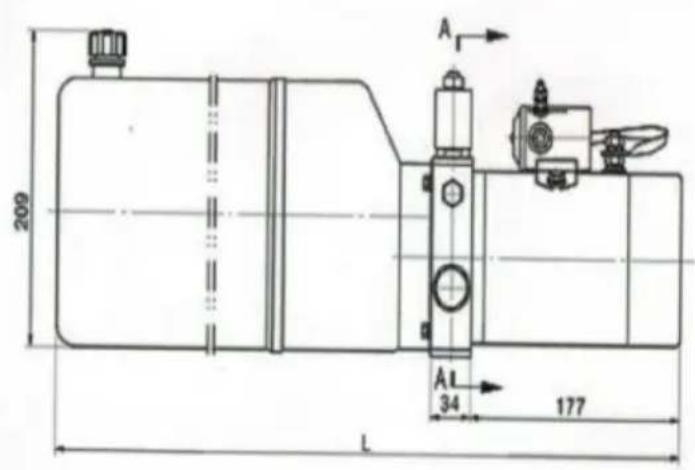

SCHEMA DI SCHEMA

1. Gli attuatori e le tubazioni devono essere mantenuti puliti per evitare l'introduzione di materiale estraneo nel systema.
2. Il serbatoio delve essere adeguatamente riempito di olio. Il riempimento corretto è necessario dopo alcuni cicli di lavoro. Potrebbe danneggiare la pompa dell'olio e la recinto se la pompa dell'olio aspira aria.
3. L'olio idraulico deve essere sostituito dopo 100 ore di funzionamento poiché il riempimento iniziale. Successivement, l'olio idraulico deve essere sostituito una volta all'anno o a circa 1500 ore lavorative.
4. La viscosa dell'olio idraulico deve essere 22-46 mm2/s.
5. In caso di lavori ad alta temperatura, utilizzare olio idraulico ad alta viscosità ambiente, quando l'olio idraulico a bassa viscosità dovrebbe essere'utilizzato in ambiente a bassa temperatura.
