INSTRUCTIONS
L'unité de puissance hydraulique intégre une pompe à engrenages haute pression, un moteur à courant continu, un bloc intégre polyvalent, diverses vannes hydrauliques, un réservoir d'huile et d'autres composants de manière organique. Il s'agit d'un circuit hydraulique typique de mise sous tension et mise hors tension. La deuxieme soupape de décharge du système effectue le contrôle de la pression vers le bas et la soupape de début à compensation de pression ajuste automatiquement la vitesse de chute. Ce produit est largement utilisé dans les petites camions à benne basculante, treuils hydrauliques, etc.
PRUDENCE
La puissance de la batterie doit être suffisante, le courant de 200 A et la tension de correspondre à la machine.
Lorsque la pompe hydraulique du vehicule est un système de travail S3, pas continu
fonctionnement, 30 secondes pour demarrer, 270 secondes pour arreter, le maximum
durée de travail de 180 secondes, intermittent 360 secondes en continu
Le temps de fonctionnement est trop long, ce qui peut provoquer un court-circuit ou des dommages au moteur. Lorsque l'unité d'énergie hydraulique produit par notre société quitte l'usine,
usine, la pression du système a ete reglee. Si des modifications sont necessaires, les utilisateurs peuvent ajuster eux-memes la pression du système via un bouton du regulateur de pression en fonction de la situation. Pourtant, il ne peut pas dépasser la pression nominale (16 MPa) du système. Vérifiez
soigneusement la connexion du moteur et de la vanne electromagnétique, et il est strictement interd d'effectuer une connexion virtuelle. Lors de la première installation et
du débogage, veillez à prendre la
niveau d'huile à l'intérieur du réservoir d'huile, et après un cycle de travail, le réservoir d'huile doit être rempli, mais ne peut pas être surcharge.
La boîte à bornes du moteur doit être étanché et résistant à l'humidité.
Lors de la première connexion, faites tourner le moteur petit a petit pour vérifier soigneusement
la direction du moteur. Depuis l'extrémité arrêté du moteur, la rotation
sens antihoraire. Il est absolument interdit d'inverser la direction
rotation du moteur et ralenti sans huile.
Lorsque le réservoir d'huile est rempli, l'huile hydraulique doit etre filtrée avec un
préciension d'au moins 25~ m L'unité de
puissance ne peut pas filtrer les impuretés à l'intérieur du vénin hydraulique.
Par conséquent, l'intérieur du vérin hydraulique doit être propre pour éviter
la défaillance de la valve. La tubulure doit également être propre.
CONSERVEZ CES INSTRUCTIONS
PARAMÉTRES TECHNIQUES
| Action | Célibataire |
| tension | 12 V |
| Capacité du réservoir | 3/4/4,5/6/7/8/10/12/13/14/15/20 pintes |
| Pouvoir | 1,6 kW |
| Vitesse de rotation | 2600 tr/min |
| Pression | 16 à 20 MPa |
| Trafic | 1,1 mL/h |
| Matériau du réservoir | Acier ou plastique |
| Blanc ou noirCouleur du réservoir |

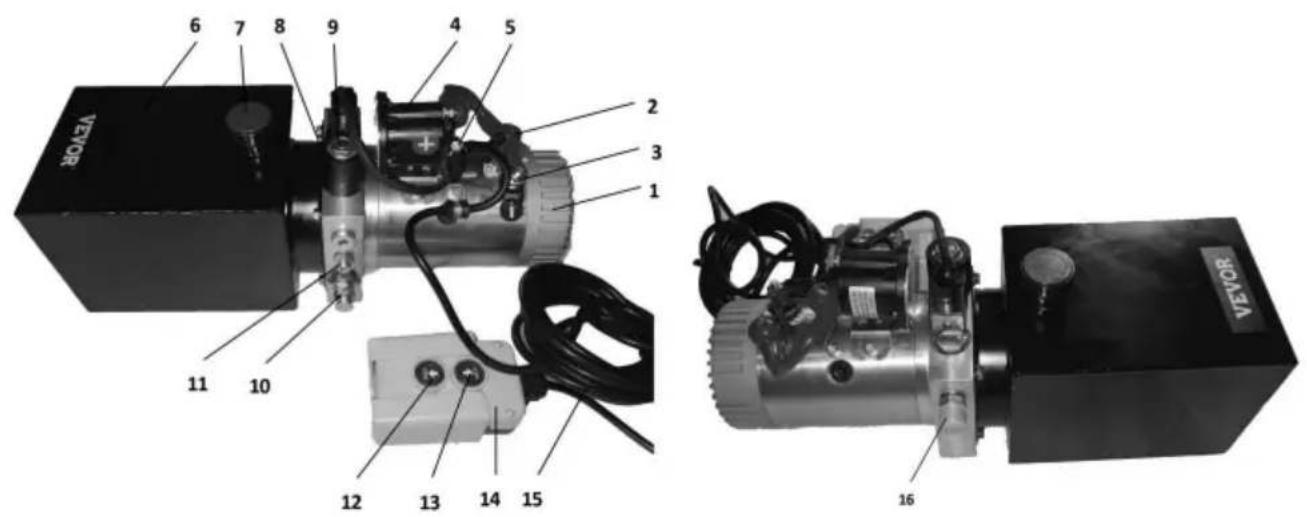

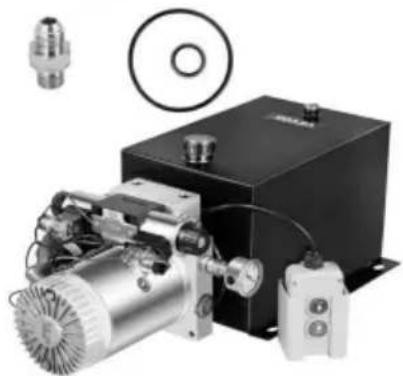

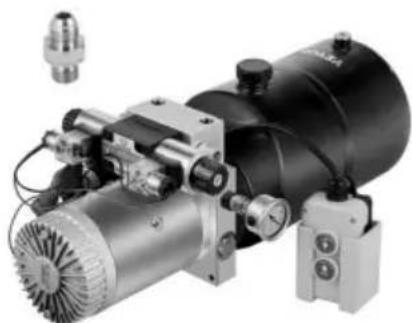

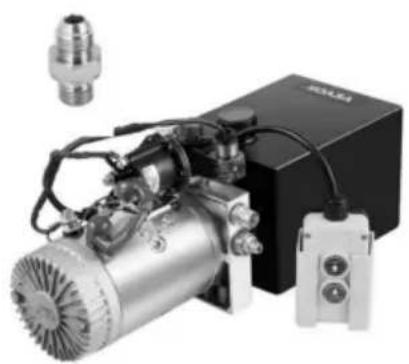

ILLUSTRATION DES PIECES
L'unité de puissance hydraulique a été entièrement assemblée. Elle est livrée avec un télécommande portative et 1 connecteur SAE#6 supplémentaire pour
remplacement. L'ensemble du bloc d'alimentation est facile à cabler et à utiliser.
| Liste des pièces |
| 1 moteur électronique | 9 Électrovanne normalement fermée |
| 2 Le pôle positif du moteur électronique 10 Soupape de | décharge |
| 3 Le pôle négatif du moteur électronique 11 Papillon des | gaz |
| 4 relais | 12 Bouton vers le bas |
| 5 Le pôle positif du relais | 13 Bouton haut |
| 6 Réservoir | 14 Boîtier de commande |
| 7 Reservoir filler | 15 Fil de commande |
| 8 Bobine électromagnétique A | 16 Sortie d'huile |
PRINCIPLE DE FONCTIONNEMENT ET METHODE DE CABLEMENT
- Veuillez remplir l'huile hydraulique à partir de 7 réservoirs de remplissage jusqu'à ce qu'elle atteigne 3 cm à 5 cm sous la surface supérieure du réservoir.
- Le pôle positif de l'alimentation doit être connecté à la
pôle positif du relais, tandis que le pôle négatif de l'alimentation
doit etre connecté au pole négatif du moteur électronique.
le fil d'alimentation doit être un fil de cuivre de 20 à 25 mm2 de section
zone.
- Veuillez connecter correctement l'alimentation électrique, puis installez l'huile
canalisations. Appuyez ensuite sur le bouton Up pour allumer le moteur. Le moteur alimentete
la pompe à huile pour générer de la pression et provoquer l'évacuation de l'huile.
le bouton Haut; le moteur devrait cesser de fonctionner.
- À la fin de la course du vérin hydraulique, appuyez sur le bouton Bas
bouton pour le retour d'huile. Le moteur n'a pas besoin de fonctionner dans ce processus. Ceci
doit allumer le voyant lumineux de la bobine électromagnétique ainsi que
générer une force magnétique pour pousser sur la vanne électromagnétique. Cela permet
l'huile s'est déchirée et le vérin hydraulique est revenu à sa place d'origine.
- Lorsque le moteur fonctionne pour décharger l'huile et générer de la pression, la bobine
electromagnetique doit etre et son voyant lumineux doit
pas léger
en haut.COMMON PANNES ET DÉPANNAGE
- Ne vous levez pas (n'avancez pas) ou ne vous levez pas (n'avancez pas) de maniere instable.
a. Niveau d'huile trop bas dans le réservoir d'huile ; ajouter de l'huile jusqu'àu niveau spécifique.
b. Le groupe hydraulique doit utiliser une huile hydraulique anti-usure avec une
viscosité cinématique de 22-46 mm2 /s (50°C). ISO VG46 est recommendé
Iorsque la temperature de I'huile est inférieure a 50^ , alsor que la norme ISO VG68 est recommandee
lorsque la température de l'huile est supérieure à 50^ . L'huile ajoutée doit être filtrée
par un filtré avec une précision de filtration de 30 um. Le volume d'huile doit être de 80 %
de la capacité effective du réservoir d'huile. La température de l'huile est généralement
entre -10 80^ , et une huile hydraulique basse température doit être utilisée pour
zones extrémement froides, telles que ISO VG32. Ces mesures peuvent efficacement
prolonger la durée de vie du système hydraulique et des composants hydrauliques et améliorer la
stabilité et la fiabilité du groupe hydraulique. c. Tamis de filtrer à huile bloqué, laver ou
reemplacer le tamis du contrôle.
d. Tuyau d'aspiration d'huile non scelled ou qui fuit, vérifiez la fuite ou le non scelled placer et réparer ou replacer le tuyau.
e. Vanne électromagnetique ou vanne manuelle non fermée, laver la vanne électromagnetique et vanne manuelle ou replacer l'huile.
2. Ne pas laisser tomber ou laisser tomber
de manière instable. a. Filtre à vanne electromagnetique ou à vanne manuelle bloqué, nettoyer le filtr écran et vanne electromagnetique.
b. Papillon des gaz bloqué, réglez le papillon des gaz.
3. Ne pas pressuriser
a. Clapet anti-retour non scelled, laver le clapet anti-retour ou replacer le joint d'huile et huile.

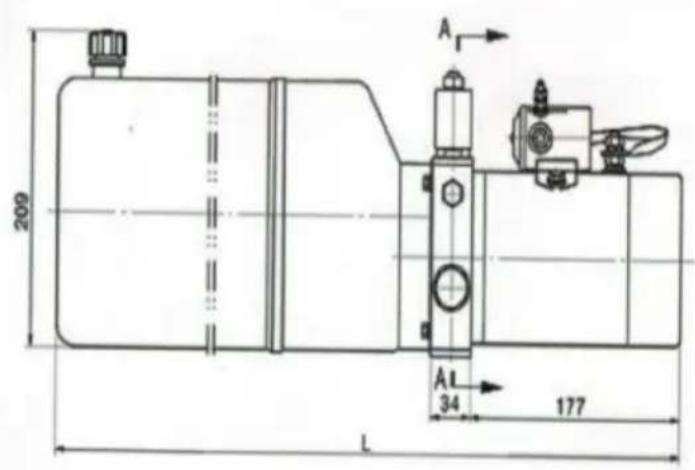

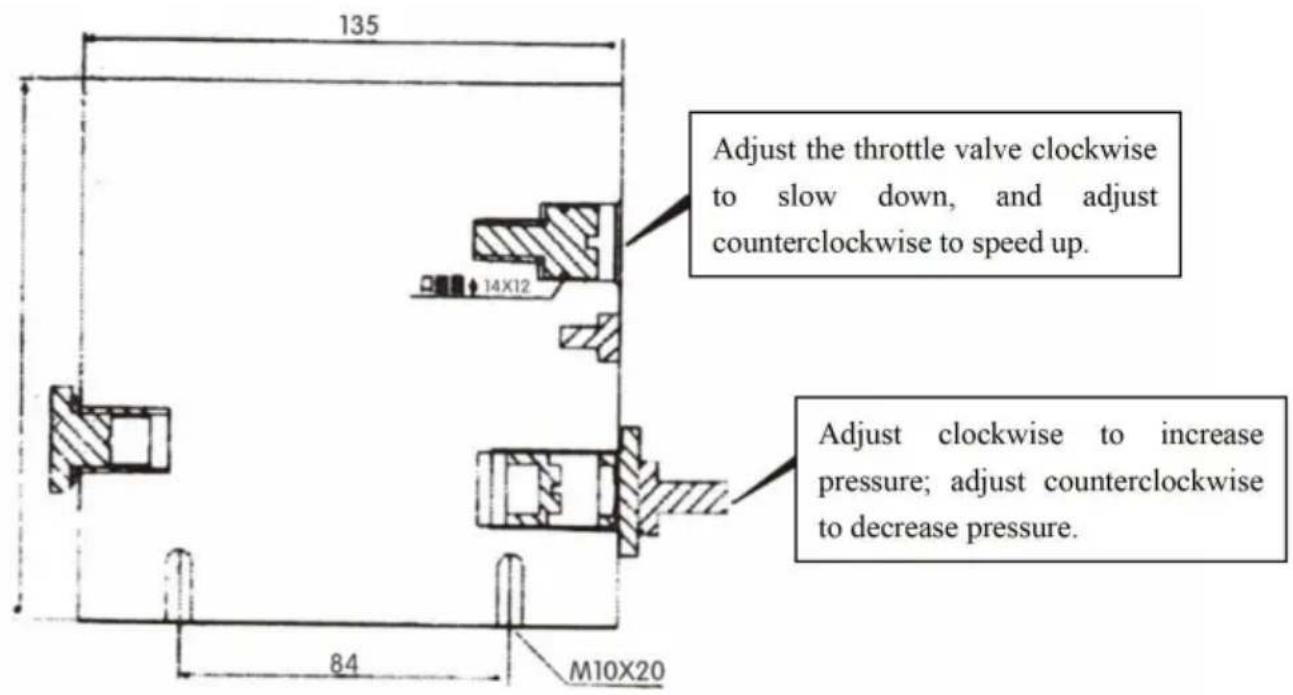

SCHEMA DE MISE EN SERVICE SIMPLE

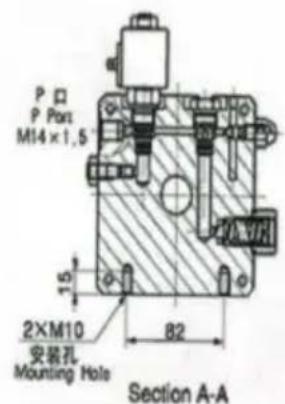

SCHEMA

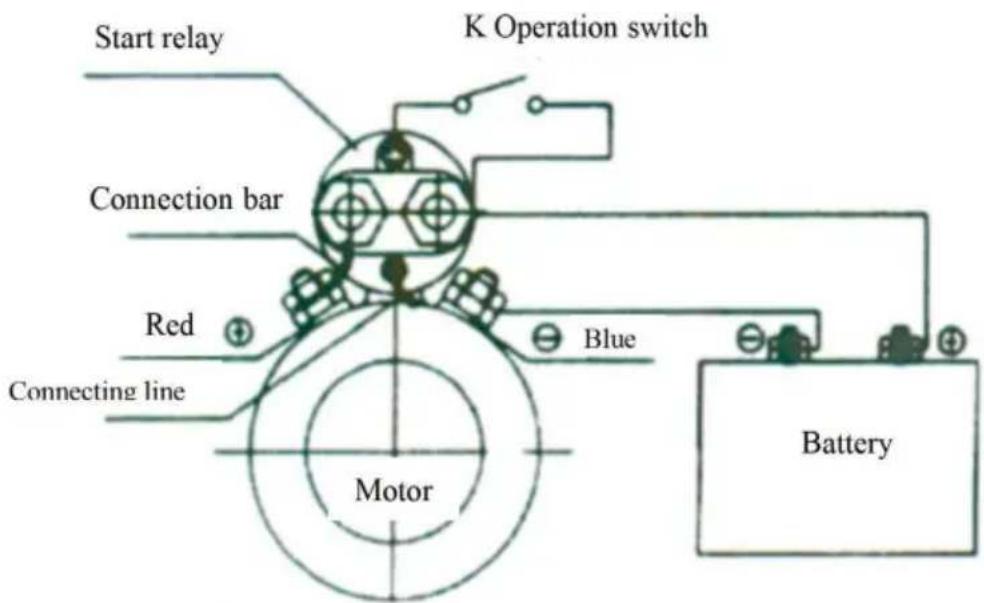

SCHEMA DE CÁBLAGE ÉLECTRIQUE DU MOTEUR À COURANT CONTINU
Legend:
- Les actionneurs et les canalisations doivent être maintainus propres pour éviter l'introduction de matières étrangères dans le système.
- Le réserve doit être correctement rempli d'huile. Un replissage correct est nécessaire après certains cercles de travail. Cela peut endommager la pompe à huile et le atteinte si la pompe à huile aspire de l'air.
- L'huile hydraulique doit être remplaçaée après 100 heures de travail car le remplissage initial. Par la suite, l'huile hydraulique doit être remplaçaee une fois par an ou a environ 1500 heures de travail.
- La viscosité de l'huile hydraulique doit être de 22 à 46 mm²/s.
- Une huile hydraulique à haute viscosité doit être utilisée pour les travaux à haute température environnement, tandis que l'huile hydraulique à faible viscosité doit être utilisée dans environnement à basse température.
