BEDIENUNGSANLEITUNG ZXDC12V-1.6KW-D-8L Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

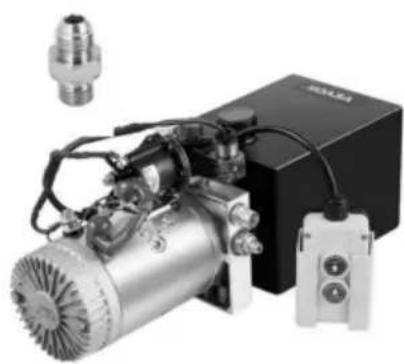

HYDRAULIKAGGREGAT
SERIE:ZXDC12V-1.6KW-D-XL
(TIPPS: X IST 3/4/4,5/6/7/8/10/12/13/14/15/20)
Wir sind weiterhin bestrebt, Ichnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den größten Topmarken tatsächlichen die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
HYDRAULIK
LEISTUNGSEINHEIT
SERIE:ZXDC12V-1.6KW-D-XL






Brauchen Sie Hilfe? Kontaktieren Sie uns!
Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns bisher:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,bevor Sie das Gerät in Betrieb behmen. VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor.Das Erscheinungsbild des Produkts richtet sich nach dem Produkt,das Sie erhalten haben.Bitte verzeihen Sie uns,dass wir Sie nicht erneut informieren,wenn es Technologie- oder Software-Updates fur unser Produkt gibt.
| Warnung- Um das Verletzungsrisiko zu verringern, müssen Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch. | |
| KORREKTE ENTSORGUNG Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist daraufhin, dass das Produkt einer getrennten Müllentsorgung im Europäische Union. Dies gilt für das Produkt und alle Zubehörteile gekennzeichnet. Produkte, die mit diesen Symbol gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten. | |
| III | Dieses Produkt entspricht der Schutzklasse III. |
| Gleichstrem Gleichstrom |
ANWEISUNGEN
Das Hydraulikaggregat integriert eine Hochdruckzahnradpumpe, einen Gleichstrommotor, einen Mehrzweck-Integralblock, verschiedene Hydraulikventile, einen Öltank und andere Komponenten organisch. Es ist ein typischer Hydraulikkreislauf von Power-Up und Abschaltung. Das zweite Überdruckventil des Systems steuert die Abwärtsdruck und das druckkompensierte Durchflussventil passst die Fallgeschwindigkeit automatisch an. Diese Produkt wird*häufig in einzelnen Muldenkipper, hydraulische Winden usw.
VORSICHT
y Die Batterieleistung muss ausreichend sein, Stromstarke 200A und Spannung zur Maschine passen.
Ä Wenn die Fahrzeughydraulikpumpe ein S3-Arbeitssystem ist, nicht kontinuierlich Betrieb, 30 Sekunden zum Starten, 270 Sekunden zum Stoppen, die maximale Arbeitszeit von 180 Sekunden, intermittiertend 360 Sekunden kontinuierlich Eine zu lange Betriebszeit kann zu einem Kurzschluss oder einer Beschädigung des Motors führen. Ä Wenn das von unserem Unternehmen hergestellte Hydraulikaggregat das Werk verlä
Werkseitig ist der Systemdruck eingestellt. Bei Bedarf konnen Benutzer den Systemdruck selbst über eine
Druckreglerknopf je nach Situation. Trotzem kann es nicht den Nenndruck (16 MPa) des Systems überschreiben. Überprü
Sie die Verbindung des Motors und des elektromagnetischen Ventils sorgfältig. Es ist strengstens
verboten, eine virtuelle Verbindung herzustellen. Y Achten Sie bei der
ersten Installation und beim Debuggen darauf, dass die
Ölstand im Öltank, und nach einem Arbeitszyklus wird der Öltank solte gefällt sein, esarf noch nicht überfällig werden.
y Der Motorklemmenkasten sollte wasserdicht und feuchtigkeitsbestandig sein.
Beim ersten Anschließlich den Motor langsam drehen, um zu prufen, die Richtung des Motors. Vom hinteren Ende des Motors aus ist die Drehung Die Drehrichtung ist gegen den Uhrzeigersinn. Es ist absolut verboten, den Drehung des Motors und Leerlauf ohne Öl.
y Nach dem Befüllen des Öltanks muss das Hydrauliköl mit einem
Genauigkeit von nicht weniger als 25
m . y Das Aggregat kann keine Verunreinigungen im Inneren des Hydraulikzylinders hersausfiltern.
Daher muss das Innere des Hydraulikzylinders sauber sein, um zu vermeiden der Ausfall des Ventils. Die Schläuche müssen ebenfalls sauber sein.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
TECHNISCHE PARAMETER
| Aktion | Einzel |
| Stromspannung | 12 V |
| Reservoirkapazität | 3/4/4,5/6/7/8/10/12/13/14/15/20 Quart |
| Leistung | 1,6 KW |
| Rotationsgeschwindigkeit | 2600 U/min |
| Druck | 16 bis 20 MPa |
| Verkehr | 1,1 ml/U |
| Behätermaterial | Stahl oder Kunststoff |
| Weiß oder SchwarzTankfarbe |

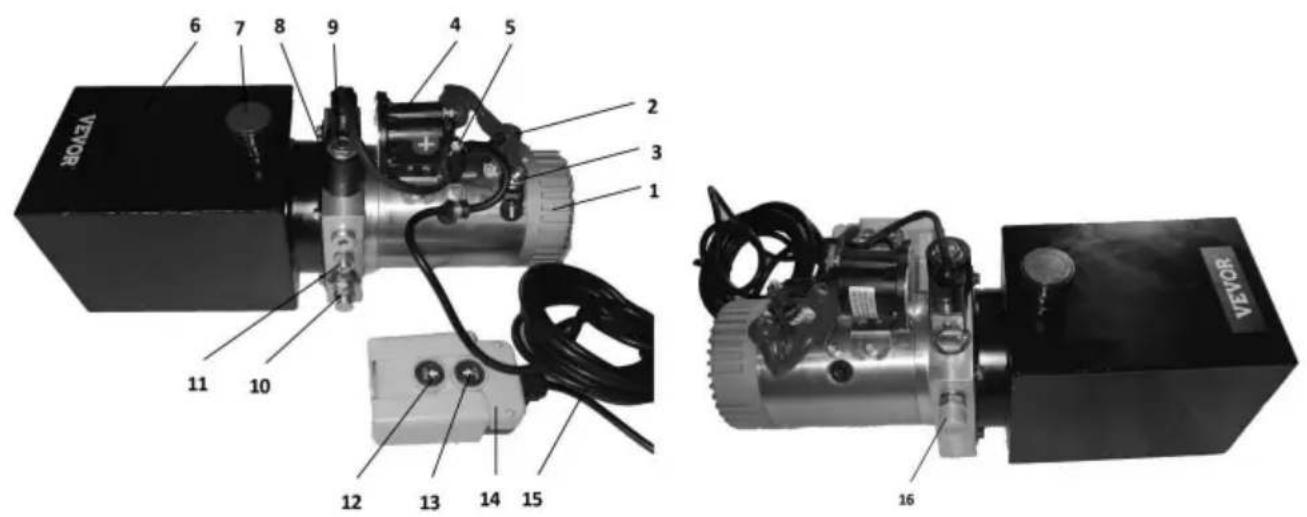

TEILEABBILDUNG

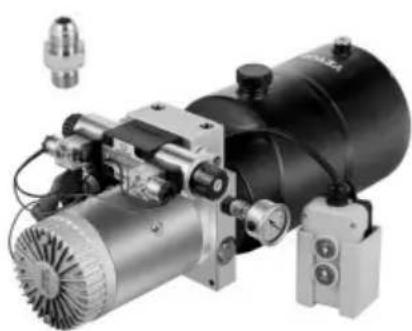

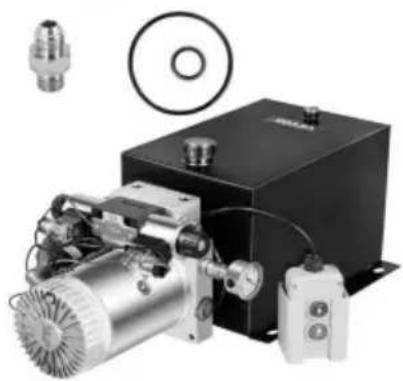

Das Hydralikaggregat ist komplett montiert. Es wird mit einem
Handfernbedienung und 1 zusätzlicher SAE#6 Anschluss für
Austausch. Das gesamte Aggregat ist einfach zu verdrahten und zu bedienen.
| Stückliste | |
| 1 Elektromotor | 9 Magnetventil stromlos geschlossen |
| 2 Der Pluspol des Elektromotors 10 Überströmventil | |
| 3 Der Minuspol des Elektromotors 11 Drosselklappe | |
| 4 Relais | 12 Abwärstaste |
| 5 Der Pluspol des Relais | 13 Aufwärtstaste |
| 6 Vorratsbehälter | 14 Steuerkasten |
| 7 Behätherfüller 15 Steuerleitung | |
| 8 Elektromagnetische Spule A | 16 Ölauslass |

FUNKTIONSPRINZIP UND VERDRAHTUNGSMETHODODE
1.itte fullen Sie Hydraulikol aus 7 Behalterfullern ein, bis es 3cm bis 5cm betragt unterhalb der oberen Oberflache des Reservoirs.
2. Der Pluspol des Netzteils muss mit dem
Pluspol des Relais, während der Minuspol der Stromversorgung
solle an den Minuspol des Elektromotors angeschlossen werden. Der
Das Stromkabel muss aus Kupferdraht mit einem Querschnitt von 20 bis 25 mm2 bestehen.
Bereich.
3.itte schlieBen Sie die Stromversorgung richtig an und installieren Sie dann das Öl
Pipelines. Drücken Sie dann die Aufwärstaste, um den Motor einzuschalten. Der Motor treibt
die Olpumpe, um Druck zu erzeugen und Öl abzulassen.
die Aufwärstaste; der Motor sollte aufhören zu arbeiten.
- Am Ende des Hydraulikzylinders drucken Sieitte die Abwartstaste
Knopf für Ölrücklauf. Der Motor muss damit nicht arbeiten. Dies
Die Kontrollleuchte der elektromagnetischen Spule sowie
erzeugen magnetische Kraft, um auf das elektromagnetische Ventil zu drucken. Dies ermöglich
Das Öl riss und der Hydraulikzylinder kehrte an seinen ursprünglichen Platz zurück.
- Wenn der Motor Öl abgibt und Druck erzeugt, muss die elektromagnetische Spule
ausgeschaltet sein und ihre Kontrollleuchte muss
kein Licht
nach offen.COMMONSTÖRUNGEN UND FEHLERSUCHE
- Steigen (vorrücken) Sie nicht und steigen (vorrücken) Sie nicht instabil.
a. Zu niedriger Ölstand im Öltank. Öl bis zum angegebenen Stand nachfüllen.
b. Das Hydralikaggregat sollte ein verschleiffestes Hydraliköl mit einer
kinematische Viskosität von 22-46mm2 /s (50°C). ISO VG46 wird empfohlen
wenn die Oltemperatur unter 50^ liegt, wobei ISO VG68 empfohlen wird
wenn die Oltemperatur über 50^ liegt. Das hinzugefugte Öl sollte gefiltert werden
durch einen Filter mit einer Filtergenauigkeit von 30um. Das Ölvolumen solle 80% betragen
der Nutzkapazität des Öltanks. Die Öltemperatur beträgt in der Regel
zwischen -10 und 80^ , und Niedertemperatur-Hydrauliköl sollen verwendet werden für
extrem kalten Gebieten, wie ISO VG32. Diese Maßnahmen können effektiv
Verlangern Sie die Lebensdauer des Hydrauliksystems und der Hydraulikkomponenten und
verbessern Sie die Stabilität und Zuverlösigkeit des Hydraulikaggregats. c.
Ölfiltersieb verstopt. Waschen oder ersetzen Sie das Filtersieb.
d. Undichte oder undichte Olsaugleitung. Überprüfen Sie die Undichtigkeit oder die undichte Platzieren und das Rohr reparieren oder ersetzen.
e. Ungeschlossenes elektromagnetisches Ventil oder Handventil, waschen Sie die Magnetventil und Handventil bzw. Ölwechsel.
- Nicht fallen halten oder instabil fallen
lassen. a. Blockiertes elektromagnetisches Ventil oder Handventil-Filtersieb, reinigen Sie den Filter Sieb und Elektromagnetventil.

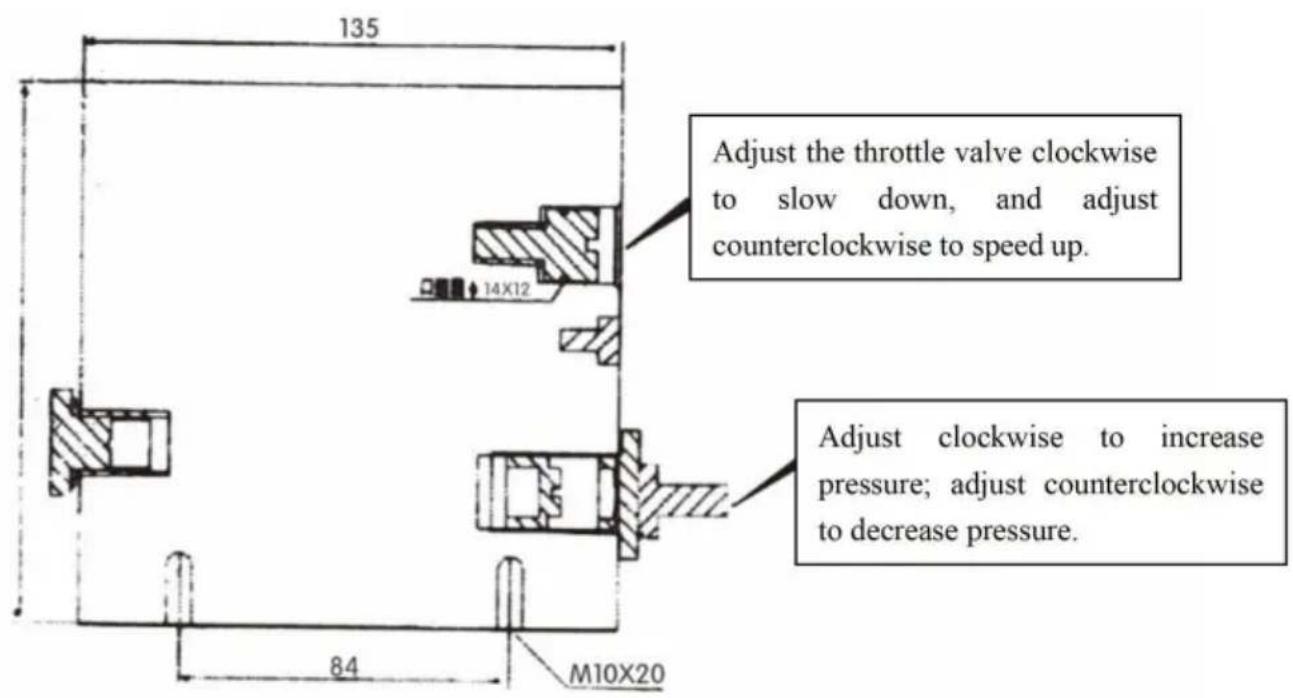

b. Drosselklappe blockiert, Drosselklappe einstellen.
3.Keinen Druck ausüben
a. Undichtes Rückschlagventil, das Rückschlagventil waschen oder die Oldichtigung ersetzen und Öl.

EINFACHES INBETRIEBNAHMEDIAIAGRAMM

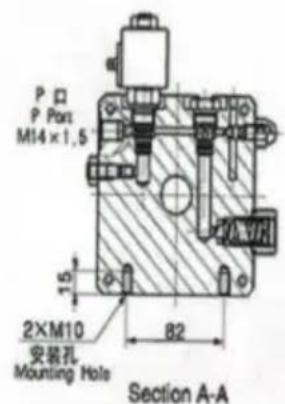

Schematische Darstellung



Schaltplan für Gleichstrommotoren
- Antriebe und Rohrleitungen müssen sauber gehalten werden, um die Einführung zu verhindern von Fremdmaterial in das System.
- Der Behälter muss ausreichend mit Öl gefüllt sein. Das richtige Nachfüllen ist nach bestimten Arbeitszyklen erforderlich. Es kann zu Schäden an der Ölpumpe und dem Gehäuse, wenn die Ölpumpe Luft saugt.
- Das Hydrauliköl sollte nach 100 Betriebsstunden ausgetauscht werden, daß Erstbefüllung. Anschließlich sollte das Hydrauliköl einmalig gewechselt werden pro Jahr bzw. bei ca. 1500 Betriebsstunden.
- Die Viskosität des Hydrauliköls sollte 22-46 mm2/s betragen.
- Bei Arbeiten mit hohen Temperaturen sollte hochviskoses Hydraulikol verwendet werden Umgebung, während niedrigviskoses Hydraulikol verwendet werden sollen in Umgebung mit niedriger Temperatur.
