Produkttyp	Hydraulikeinheit (Hydraulikaggregat)
Modell	ZXAC220V-2.2KW-D-10L
Tankinhalt	10 Liter
Stromversorgung	220-240 V AC, 50/60 Hz
Motorleistung	2200 W
Motordrehzahl	3420 U/min
Betriebsdruck	16 bis 20 MPa
Pumpenförderleistung	2,1 ml/h
Pumpentyp	Zahnradölpumpe
Betriebsart	S3 (30s Betrieb, 270s Stillstand, max. 180s Dauerbetrieb)
Wirkungsweise	Einfachwirkend
Tankmaterial	Stahl oder Kunststoff
Tankfarbe	Weiß oder Schwarz
Mitgeliefertes Zubehör	Tragbare Fernbedienung, zusätzlicher SAE#6-Anschluss
Empfohlenes Hydrauliköl	ISO VG46 (Viskosität 22-46 mm²/s bei 50°C)
Ölwechselintervall	Erster Ölwechsel nach 3 Monaten, danach alle 12 Monate
Ölbetriebstemperatur	-10 bis 80 °C
Erdung erforderlich	Ja, gemäß lokalen Normen
Werksseitige Druckeinstellung	18-20 MPa (einstellbar über Überdruckventil)

Häufig gestellte Fragen - ZXAC220V-2.2KW-D-10L Vevor

Wie starte ich die Hydraulikeinheit?

Füllen Sie den Tank mit Hydrauliköl bis 3-5 cm unter den oberen Rand. Schließen Sie die Stromversorgung an und verwenden Sie die Fernbedienung, um das Heben zu betätigen. Der Motor arbeitet im S3-Betrieb: 30 Sekunden Betrieb, 270 Sekunden Stillstand.

Welches Hydrauliköl soll verwendet werden?

Verwenden Sie ein verschleißminderndes Hydrauliköl ISO VG46 (Viskosität 22-46 mm²/s bei 50°C). Bei Öltemperaturen über 50°C bevorzugen Sie ISO VG68. In sehr kalten Gebieten verwenden Sie ISO VG32.

Wie wird der Zylinder abgesenkt?

Drücken Sie den Griff des manuellen Entlastungsventils, um Öl freizugeben und den Zylinder abzusenken. Loslassen zum Stoppen der Abwärtsbewegung. Die Geschwindigkeit wird mit der Drosselklappe eingestellt: Drehen nach innen verlangsamt, nach außen beschleunigt.

Was ist der maximal zulässige Druck?

Der Nenndruck des Systems beträgt 16 bis 20 MPa. Die werkseitige Einstellung beträgt 18-20 MPa. Überschreiten Sie diesen Druck nicht, um Schäden am Gerät zu vermeiden.

Wie wird der Systemdruck eingestellt?

Verwenden Sie das Überdruckventil, um den Druck einzustellen. Drehen Sie es im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern. Achtung: Überschreitung des Nenndrucks kann zu Schäden führen.

Wann muss ich das Hydrauliköl wechseln?

Wechseln Sie das Öl 3 Monate nach der ersten Inbetriebnahme. Danach alle 12 Monate oder nach etwa 1500 Betriebsstunden.

Was tun, wenn der Zylinder nicht oder ungleichmäßig anhebt?

Überprüfen Sie den Ölstand (bei Bedarf nachfüllen), die Ölqualität (verwenden Sie ISO VG46), den Zustand des Ölfilters (reinigen) und die Dichtheit der Schläuche. Überprüfen Sie auch, ob die Magnetventile geschlossen sind.

Was tun, wenn der Zylinder nicht oder nur schlecht absenkt?

Reinigen Sie den Filter des Magnet- oder Handventils und überprüfen Sie, ob die Drosselklappe nicht verstopft ist. Passen Sie die Drosselklappe bei Bedarf an.

Kann die Hydraulikeinheit kontinuierlich betrieben werden?

Nein, sie ist für intermittierenden Betrieb (S3-Betrieb) ausgelegt. Die maximale Dauerbetriebszeit beträgt 180 Sekunden, gefolgt von einer Pause von 360 Sekunden. Zu langer Dauerbetrieb kann zu Kurzschluss oder Motorschaden führen.

Wie wird der Ölfilter gereinigt?

Entfernen Sie das Ölfiltersieb und reinigen Sie es mit einem geeigneten Lösungsmittel. Stellen Sie sicher, dass es nicht verstopft ist. Ersetzen Sie es bei Bedarf. Die Filterfeinheit muss mindestens 25 µm betragen.

BEDIENUNGSANLEITUNG ZXAC220V-2.2KW-D-10L Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

HYDRAULIKAGGREGAT

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie 50 %“, „Niedriger Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich 50 % sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULIK

LEISTUNGSEINHEIT

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Umdas Verletzungsrisiko zu verringern, müssen Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	KORREKTE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im Europäische Union. Dies gilt für das Produkt und alle Zubehörteile gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.
	Warnung: Der Motor muss gemäß den örtlichen und nationale Elektrovorschriften, um schwere Stromschläge zu verhindern.
	Wechselstrom

ANWEISUNGEN

Das Hydraulikaggregat wird durch die Variante der Hydraulikstation gebildet. Um die Hydraulikstation klein, leicht und schön zu machen in Aussehen und haben einzigartige Funktionen, die Getriebeölpumpe, verschiedene Steuerventile, Motoren und Kraftstofftanks sind eng miteinander verbunden, so bilden das heutige Hydraulikaggregat.

VORSICHT

Diese Fahrzeughydraulikpumpe ist ein S3-Arbeitssystem, kein Dauerbetrieb. 30 Sekunden zum Starten, 270 Sekunden zum Stoppen, die maximale Arbeitszeit von 180 Sekunden, intermittierend 360 Sekunden kontinuierlich. Eine zu lange Betriebszeit kann zu einem Kurzschluss oder einer Beschädigung des Motors führen. Wenn das von unserem Unternehmen hergestellte Hydraulikaggregat das Werk verlässt, ist der Systemdruck eingestellt. Bei Bedarf können Benutzer den Systemdruck selbst über einen Druckreglerknopf entsprechend der tatsächlichen Situation einstellen, aber es kann nicht

den Nenndruck des Systems überschreiten. Überprüfen

Sie die Verbindung des Motors und des elektromagnetischen Ventils sorgfältig. Es ist strengstens

verboten, eine virtuelle Verbindung herzustellen. Achten Sie bei der

ersten Installation und beim Debuggen darauf, dass die

Ölstand im Öltank, und nach einem Arbeitszyklus wird der Öltank

sollte gefüllt sein, es darf jedoch nicht überfüllt werden.

Das Hydrauliköl muss nach dem Befüllen des Öltanks gefiltert werden.

Filtergenauigkeit von nicht weniger als 25 µ m.

Das Aggregat kann keine Verunreinigungen im Inneren des Hydraulikzylinders herausfiltern.

Daher muss das Innere des Hydraulikzylinders sauber sein, um zu vermeiden

der Ausfall des Ventils. Die Schläuche müssen ebenfalls sauber sein.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

TECHNISCHE PARAMETER

Modell	ZXAC110V-2.2KW-D-10L	2KW-D-10L	2KW-D-12L	ZXAC220V-2.2KW-D-14L	ZXAC220V-2.ZXAC220V2KW-D-15L
Reservoir Kapazität	10 Quart 10	Quart 12 Quart	14 Quart 15 Quart
Aktion	Einzel
Bewertung(en)	AC120V 60Hz oder AC220-240V 50/60Hz(Typenschild der Referenzeinheit)
Leistung	2200 W
Drehen Geschwindigkeit	3420 U/min
Druck	16 bis 20 MPa
Verkehr	2,1 ml/U
Tank Material	Stahl oder Kunststoff
Tank Farbe	Weiß oder Schwarz

TEILEABBILDUNG

Das Hydraulikaggregat ist komplett montiert. Es wird mit einer Handfernbedienung und 1 zusätzlichen SAE#6 -Anschlüssen für

Austausch. Das gesamte Aggregat ist einfach zu verdrahten und zu bedienen.

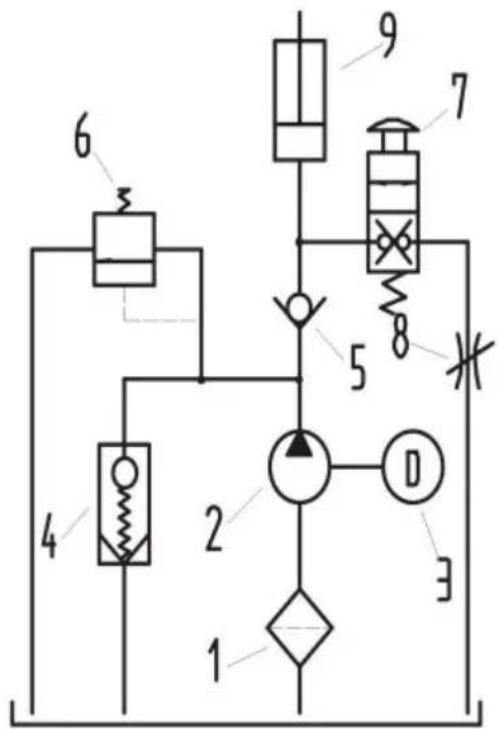

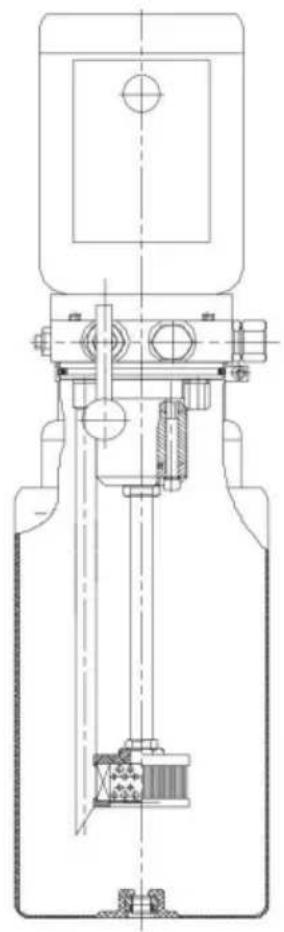

Schematische Darstellung

1. Füllen Sie Hydrauliköl aus

Füllen Sie den Behälter, bis er 3 cm bis 5 cm unter der oberen Oberfläche des Reservoirs steht.

1. Aufstehen des Hebers:

Nach dem Start des Motors beginnt die Getriebeölpumpe zu arbeiten, und das Hydrauliköl passiert den Ölfilter zum Rückschlagventil durch die Zahnradölpumpe in den Ölzylinder, um den Lifter anzuheben. Nachdem der Motor stoppt, stoppt die Zahnradölpumpe und der Lifter stoppt auf der Höhe, auf die er angehoben wurde. In diesem Fall dienen das Rückschlagventil und das manuelle Entlastungsventil zur Aufrechterhaltung des Drucks.

1. Absenken des Lifters:

Um den Heber abzusenken, drücken Sie einfach den Griff des manuellen Entlastungsventils nach unten und lassen Sie den Griff los, um den Fall zu stoppen. Die Fallgeschwindigkeit kann durch die Einstellung des Drosselventils erreicht werden. Bei der Drehung nach innen verlangsamt es sich nach unten; bei der Drehung nach außen nimmt die Geschwindigkeit zu.

1. Systemdruckeinstellung des Aggregates:

Im Allgemeinen ist das Aggregat bei Verlassen des Werks so eingestellt, dass es den normalen Betriebsdruck des Herstellers (18-20 MPa) hat. Wenn der Benutzer den Druck anpassen muss, kann er dies über das Überdruckventil tun. Das Überdruckventil dient nicht nur zum Einstellen des Drucks im System, sondern auch als Sicherheitsdruckbegrenzungselement im System. Benutzer sollten daher versuchen, das Überdruckventil während des Gebrauchs nicht zu verstellen.

1. Um die Lebensdauer des Motors und der Getriebeölpumpe zu schützen, das Geräusch beim Starten zu reduzieren und das Aggregat ohne Last zu lassen, ist das Dämpfungsventil im System speziell konfiguriert.
2. Typenschild der Referenzeinheit, das Netzteil mit einer Spannung von 220 V (oder 110 V) ist

übernommen und mit einem Spannungsregler ausgestattet werden, um sicherzustellen, dass der Motor und zugehörige elektrische Komponenten nicht durch Unterspannung beschädigt werden.

1. Das Hydrauliköl sollte 3 Monate nach der ersten Inbetriebnahme gewechselt werden. Danach sollte das Hydrauliköl alle 12 Monate gewechselt werden. Verwenden Sie bitte das Hydrauliköl ISO46#.

HÄUFIGE STÖRUNGEN UND FEHLERSUCHE

1. Steigen (vorrücken) Sie nicht instabil. a. Zu niedriger Ölstand im Öltank. Öl bis zum angegebenen Stand nachfüllen. b. Das Hydraulikaggregat sollte ein verschleißfestes Hydrauliköl mit einer kinematischen Viskosität von 22-46mm2/s (50°C) verwenden. ISO VG46 wird empfohlen, wenn die Öltemperatur unter 50°C liegt, wobei ISO VG68 empfohlen wird, wenn die Öltemperatur über 50°C liegt. Das hinzugefügte Öl sollte durch einen Filter mit einer Filtergenauigkeit von 30um gefiltert werden. Das Ölvolumen sollte 80% der Nutzkapazität des Öltanks betragen. Die Öltemperatur beträgt in der Regel zwischen -10 und 80°C, und für extrem kalte Gebiete sollte Niedertemperatur-Hydrauliköl wie ISO VG32 verwendet werden. Diese Maßnahmen können effektiv die Lebensdauer des Hydrauliksystems und der Hydraulikkomponenten verlängern und die Stabilität und Zuverlässigkeit des Hydraulikaggregats verbessern. c. Ölfiltersieb verstopft. Waschen oder ersetzen Sie das Filtersieb.

d. Undichte oder lecke Ölsaugleitung. Überprüfen Sie die Undichtigkeit oder die Leckage,

reparieren oder ersetzen Sie das Rohr.

e. Ungeschlossenes elektromagnetisches Ventil oder Handventil, waschen Sie das

Magnetventil und Handventil bzw. wechseln Sie das Öl.

1. Nicht fallen lassen oder instabil fallen lassen.

a. Blockiertes elektromagnetisches Ventil oder Handventil-Filtersieb, reinigen Sie den Filter

und das Elektromagnetventil.

b. Drosselklappe blockiert, Drosselklappe einstellen.

1. Keinen Druck ausüben.

a. Undichtes Rückschlagventil, das Rückschlagventil waschen oder die Öldichtung ersetzen und

das Öl wechseln.

EINFACHES INBETRIEBNAHMEDIAGRAMM

1. Antriebe und Rohrleitungen müssen sauber gehalten werden, um das Eindringen von Fremdmaterial in das System zu verhindern.
2. Der Behälter muss ausreichend mit Öl gefüllt sein. Das richtige Nachfüllen ist nach bestimmten Arbeitszyklen erforderlich. Es kann zu Schäden an der Ölpumpe und dem Gehäuse kommen, wenn die Ölpumpe Luft saugt.
3. Das Hydrauliköl sollte nach 100 Betriebsstunden ausgetauscht werden, da es sich um die Erstbefüllung handelt. Anschließend sollte das Hydrauliköl einmal pro Jahr bzw. bei ca. 1500 Betriebsstunden gewechselt werden.
4. Die Viskosität des Hydrauliköls sollte 22–46 mm²/s betragen.
5. Bei Arbeiten mit hohen Umgebungstemperaturen sollte hochviskoses Hydrauliköl verwendet werden, während bei niedrigen Umgebungstemperaturen Hydrauliköl mit niedriger Viskosität verwendet werden sollte.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

HYDRAULISCHE KRAFTEINHEIT

TECHNISCHE PARAMETER

Model	ZXAC110V-2.2KW-D-10L	2KW-D-10L	ZXAC220V-2.ZXAC220V-2.2KW-D-12L 2KW-D-14L	ZXAC220V-2.ZXAC220V-2.2KW-D-15L
ReservoirCapaciteit	10 Kwart 10	Kwart 12 Kwart 14 Kwart	15 Kwart
Actie	Enkel
Beoordeling(en)	AC120V 60Hz of AC220-240V 50/60Hz(Referentie-eenheidsnaamplaatje)
Stroom	2200 W
RoterendSnelheid	3420 toeren per minuut
Druk	16~20 MPa
Verkeer	2,1 ml/r
TankMateriaal	Staal of kunststof
TankKleur	Wit of zwart

TEILEÜBERSICHT

Bildschirm und elektromagnetisches Ventil.
