ZXAC220V-2.2KW-D-10L - Hydraulikenhet Vevor - Gratis bruksanvisning och manual

Produkttyp	Hydraulisk enhet (hydraulaggregat)
Modell	ZXAC220V-2.2KW-D-10L
Tankkapacitet	10 liter
Elförsörjning	220-240 V AC, 50/60 Hz
Motoreffekt	2200 W
Motorvarvtal	3420 varv/min
Arbetstryck	16 till 20 MPa
Pumpflöde	2,1 ml/h
Pumptyp	Kugghjulspump
Driftsläge	S3 (30 s drift, 270 s stopp, max 180 s kontinuerlig)
Typ av manöver	Enkelverkande
Tankmaterial	Stål eller plast
Tankfärg	Vit eller svart
Medföljande tillbehör	Bärbar fjärrkontroll, extra SAE#6-kontakt
Rekommenderad hydraulolja	ISO VG46 (viskositet 22-46 mm²/s vid 50°C)
Oljebytesintervall	Första byte efter 3 månader, därefter var 12:e månad
Oljans användningstemperatur	-10 till 80 °C
Jordning obligatorisk	Ja, enligt lokala föreskrifter
Fabriksinställning av tryck	18-20 MPa (justerbar via avlastningsventil)

Vanliga frågor - ZXAC220V-2.2KW-D-10L Vevor

Hur startar man den hydrauliska enheten?

Fyll hydrauloljetanken till 3-5 cm under överkanten. Anslut strömmen och använd fjärrkontrollen för att aktivera höjning. Motorn arbetar i driftsläge S3: 30 sekunders drift, 270 sekunders stopp.

Vilken hydraulolja ska användas?

Använd en slitstark hydraulolja ISO VG46 (viskositet 22-46 mm²/s vid 50°C). För oljetemperaturer över 50°C, välj ISO VG68. I mycket kalla områden, använd ISO VG32.

Hur får man cylindern att sjunka?

Tryck på handtaget till manuella avlastningsventilen för att släppa ut oljan och sänka cylindern. Släpp för att stoppa sänkningen. Hastigheten justeras med gasspjället: vrid inåt för långsammare, utåt för snabbare.

Vilket är det maximala tillåtna trycket?

Systemets nominella tryck är 16 till 20 MPa. Fabriksinställningen är 18-20 MPa. Överskrid inte detta tryck eftersom det kan skada utrustningen.

Hur justerar man systemets tryck?

Använd avlastningsventilen (övertrycksventilen) för att justera trycket. Vrid medurs för att öka, moturs för att minska. OBS: Överskridande av nominellt tryck kan orsaka skador.

När ska jag byta hydraulolja?

Byt olja 3 månader efter första idrifttagning. Därefter byt var 12:e månad eller efter cirka 1500 arbetstimmar.

Vad gör jag om cylindern inte lyfter eller lyfter ojämnt?

Kontrollera oljenivån (fyll på vid behov), oljekvaliteten (använd ISO VG46), oljefiltrets skick (rengör det) och slangarnas täthet. Kontrollera även att magnetventilerna är stängda.

Vad gör jag om cylindern inte sjunker eller sjunker dåligt?

Rengör filtret till magnetventilen eller manuella ventilen, och kontrollera att gasspjället inte är blockerat. Justera gasspjället vid behov.

Kan den hydrauliska enheten arbeta kontinuerligt?

Nej, den är konstruerad för intermittent drift (driftsläge S3). Maximal kontinuerlig arbetstid är 180 sekunder, följt av en paus på 360 sekunder. För lång kontinuerlig drift riskerar att kortsluta eller skada motorn.

Hur rengör man oljefiltret?

Ta bort oljefiltrets sil och rengör den med lämpligt lösningsmedel. Se till att den inte är blockerad. Byt ut den vid behov. Filtreringsnoggrannheten bör vara minst 25 µm.

BRUKSANVISNING ZXAC220V-2.2KW-D-10L Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HYDRAULIKKRAFTSENHET

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "Half pris" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULISK

POWER ENHET

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skador måste användarna läsa bruksanvisningen noggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater.
	Varning-Motor måste jordas i enlighet med lokala och nationella elregler för att förhindra allvarliga elektriska stötar.
	Växelström

INSTRUKTIONER

Den hydrauliska kraftenheten bildas av variationen av hydraulstationen. För att göra hydraulstationen liten i storlek, lätt i vikt, vacker i utseende, och har unika funktioner, växellådsoljepumpen, olika styrventiler, motorer och bränsletankar är därför nära sammankopplade bildar den nuvarande hydrauliska kraftenheten.

FÖRSIKTIGHET

Denna fordonshydraulikpump är ett S3-arbetssystem, inte kontinuerligt drift, 30 sekunder till start, 270 sekunder till stopp, max arbetstid 180 sekunder, intermittent 360 sekunder kontinuerlig arbetstiden är för lång, kommer att orsaka motorkortslutning eller skada. När den hydrauliska kraftenheten som produceras av vårt företag länfabriken har systemtrycket ställts in. Om ändringar behövs kan användarna justera systemtrycket själva genom en tryckregulatorknopp enligt den faktiska situationen, men det kan den inte

överstiga systemets nominella tryck. Kontrollera anslutningen av motorn och den elektromagnetiska ventilen noggrant, och det är strängt förbjudet att göra en virtuell anslutning. Under den första installationen och felsökningen, var uppmärksam på att behålla oljenivå inuti oljetanken, och efter en arbetscykel, oljetanken bör fyllas, men det kan inte överfyllas.

Hydrauloljan måste filtreras när oljetanken fylls, med en filtreringsnoggrannhet på minst 25 μm.

Kraftenheten kan inte filtrera bort föroreningar inuti hydraulcylindern. Därför måste insidan av hydraulcylindern vara ren för att undvika ventilfel. Slangen måste också vara ren.

SPARA DESSA INSTRUKTIONER

TEKNISKA PARAMETRAR

Modell	ZXAC110V-2.2KW-D-10L	2KW-D-10L	2KW-D-12L	ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXACA220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC220V-2.ZXAC
Reservoar Kapacitet	10 Quart 10	Quart 12 Quart 14 Quart 15 Quart
Handling	Enda
Betyg(er)	AC120V 60Hz eller AC220-240V 50/60Hz(Referensenhets namnskylt)
Driva	2200 W
Roterande Hastighet	3420 RPM
Tryck	16~20 MPa
Trafik	2,1 ml/r
Tank Material	Stål eller plast
Tank Färg	Vit eller svart

DELAR ILLUSTRATION

Hydraulaggregatet är färdigmonterat. Det levereras med en handhållen fjärrkontroll och 1 extra SAE#6-kontakt för

ersättning. Hela kraftenheten är lätt att koppla och lätt att använda.

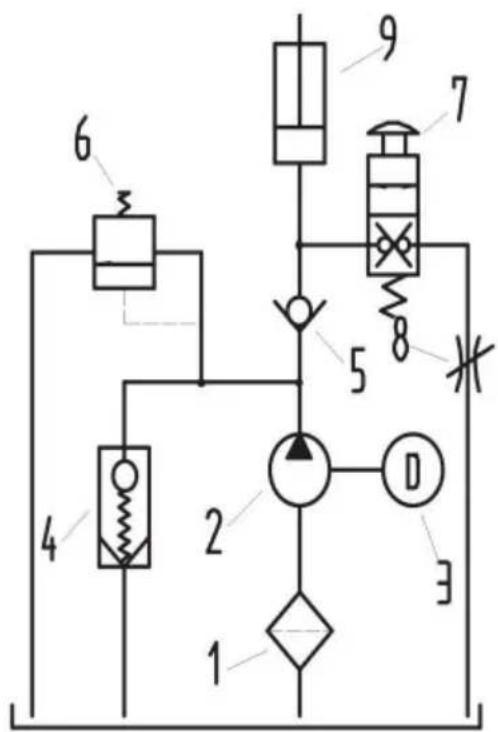

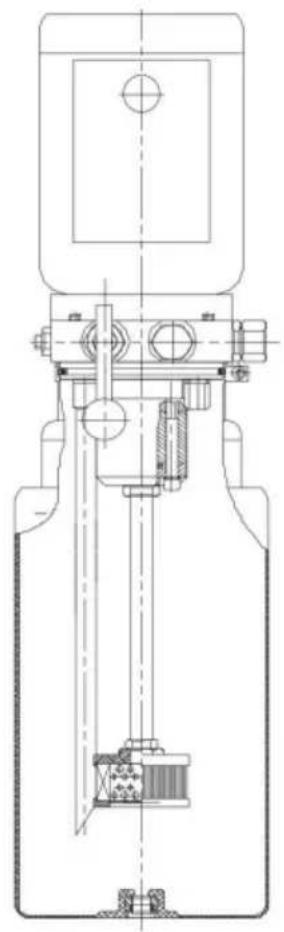

SKEMATISK DIAGRAM

1. Fyll på hydraulolja från behållaren tills den är 3 cm till 5 cm under reservoarens övre yta.
2. Upphöjning av lyftaren:

Efter att motorn startar, börjar växellådsoljepumpen fungera, och hydrauloljan förs från oljefiltret till backventilen genom växellådsoljepumpen in i oljecylindern för att höja lyften. Efter att motorn stannar, slutar växellådsoljepumpen att arbeta och lyften stannar på den höjd den uppnått. I detta fall används backventilen och den manuella avlastningsventilen för att upprätthålla trycket.

1. Släpp av lyftaren:

För att sänka lyften, tryck bara ner handtaget på den manuella avlastningsventilen och släpp handtaget för att sluta sänka. Sänkningshastigheten kan realiseras genom att justera gasspjällsventilen. När den roterar inåt saktar den ner; när den roterar utåt går den snabbare.

I allmänhet, när kraftenheten lämnar fabriken, har den justerats till det normala trycket från tillverkaren (18-20 MPa). Om användaren behöver justera trycket kan han eller hon justera genom övertrycksventilen. Övertrycksventilen används inte bara för att justera trycket i systemet, utan används också som ett säkerhetstryckbegränsande element i systemet. Så användare bör försöka att inte justera övertrycksventilen under användning.

1. För att skydda motorns och växellådsoljepumpens livslängd, minska ljudet under start och få kraftenheten att starta under noll last, är dämpningsventilen speciellt konfigurerad i systemet.
2. Referensenhetens namnskylt, kraftenheten med 220V (eller 110V) spänning är

antas, och en spänningsregulator bör vara utrustad för att säkerställa att motor och relaterade elektriska komponenter inte skadas på grund av underspänning.

1. Hydrauloljan ska bytas 3 månader efter den första driften av systemet, efter det ska hydrauloljan bytas var 12:e månad, använd ISO46# hydraulolja.

VANLIGA FEL OCH FELSÖKNING

1. Går inte upp (förflyttar sig) eller stiger (förflyttar sig) instabilt.

a. För låg oljenivå i oljetanken; tillsätt olja till angiven nivå.

b. Den hydrauliska kraftenheten bör använda antislitagehydraulikolja med en kinematisk viskositet på 22-46 mm2/s (50°C). ISO VG46 rekommenderas när oljetemperaturen är under 50°C, medan ISO VG68 rekommenderas när oljetemperaturen är över 50°C. Den tillsatta oljan bör filtreras av ett filter med en filtreringsnoggrannhet på 30 μm. Oljevolymen ska vara 80 % av oljetankens effektiva kapacitet. Oljetemperaturen är vanligtvis mellan -10~80°C, och lågtemperaturhydraulikolja bör användas för extremt kalla områden, som ISO VG32. Dessa åtgärder kan effektivt förlänga livslängden för det hydrauliska systemet och de hydrauliska komponenterna och förbättra stabiliteten och tillförlitligheten hos den hydrauliska kraftenheten.

c. Blockerad oljefiltersil, tvätta eller byt ut filtersilen.

d. Otätat eller läckande oljesugrör, kontrollera läckaget eller oförseglat ställe och reparera eller byt ut röret.

e. Ostängd elektromagnetisk ventil eller handventil, tvätta elektromagnetisk ventil och handventil eller byt ut oljan.

1. Tappar inte eller tappar inte instabilt.

a. Blockerad elektromagnetisk ventil eller handventilfilterskärm, rengör filterskärmen och den elektromagnetiska ventilen.

b. Blockerad gasspjällsventil, justera spjällventilen.

1. Tryck inte

a. Otätad backventil, tvätta backventilen eller byt ut oljetätningen och

olja.

ENKEL IGÅNGSDIAGRAM

1. Manöverdon och rörledningar bör hållas rena för att förhindra att främmande material förs in i systemet.
2. Reservoaren ska vara tillräckligt fylld med olja. Rätt påfyllning behövs efter vissa arbetscykler. Det kan skada oljepumpen och kapslingen om oljepumpen suger luft.
3. Hydrauloljan ska bytas efter att ha arbetat i 100 timmar sedan den första fyllningen. Därefter ska hydrauloljan bytas en gång per år eller vid cirka 1500 arbetstimmar.
4. Hydrauloljans viskositet bör vara 22-46 mm²/s.
5. Hydraulolja med hög viskositet bör användas vid högtemperaturarbetsmiljö medan lågviskös hydraulolja ska användas i lågtemperaturmiljö.
