Caractéristique	Détails
Type d'appareil	Pompe à vide
Puissance	2.2 kW
Tension d'alimentation	220 V
Capacité du réservoir	15 L
Débit d'air	Non spécifié
Utilisation	Idéale pour les applications industrielles et commerciales nécessitant un vide élevé.
Maintenance	Vérifier régulièrement les niveaux d'huile et remplacer l'huile selon les recommandations du fabricant.
Sécurité	Utiliser des équipements de protection individuelle lors de l'utilisation. Éviter tout contact avec des pièces en mouvement.
Informations générales	Assurez-vous de lire le manuel d'utilisation avant la première utilisation pour une installation correcte.

FOIRE AUX QUESTIONS - ZXAC220V-2.2KW-D-15L Vevor

Quelle est la tension d'entrée requise pour le Vevor ZXAC220V-2.2KW-D-15L ?

Le Vevor ZXAC220V-2.2KW-D-15L nécessite une tension d'entrée de 220V.

Quel est le poids maximum que le Vevor ZXAC220V-2.2KW-D-15L peut supporter ?

Le Vevor ZXAC220V-2.2KW-D-15L peut supporter un poids maximum de 15 kg.

Comment puis-je régler la température sur le Vevor ZXAC220V-2.2KW-D-15L ?

La température peut être réglée à l'aide du panneau de contrôle situé sur le dispositif.

Que faire si le Vevor ZXAC220V-2.2KW-D-15L ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Si le problème persiste, consultez le manuel pour des instructions de dépannage supplémentaires.

Puis-je utiliser le Vevor ZXAC220V-2.2KW-D-15L à l'extérieur ?

Il est recommandé d'utiliser le Vevor ZXAC220V-2.2KW-D-15L dans un environnement intérieur sec pour éviter tout risque électrique.

Comment nettoyer le Vevor ZXAC220V-2.2KW-D-15L ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la durée de garantie pour le Vevor ZXAC220V-2.2KW-D-15L ?

La durée de garantie pour le Vevor ZXAC220V-2.2KW-D-15L est généralement de 1 an à partir de la date d'achat.

Le Vevor ZXAC220V-2.2KW-D-15L est-il facile à installer ?

Oui, le Vevor ZXAC220V-2.2KW-D-15L est conçu pour une installation facile. Veuillez suivre les instructions fournies dans le manuel d'utilisation.

Où puis-je trouver des pièces de rechange pour le Vevor ZXAC220V-2.2KW-D-15L ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou via des revendeurs agréés.

Le Vevor ZXAC220V-2.2KW-D-15L émet-il des bruits lors de son utilisation ?

Un léger bruit peut être normal pendant le fonctionnement. Si le bruit est excessif ou anormal, veuillez contacter le service client.

MODE D'EMPLOI ZXAC220V-2.2KW-D-15L Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

GROUPE HYDRAULIQUE

SÉRIE : ZXAC X-2,2KW-D-YL

(CONSEILS : X est 110 V/220 V, Y est 10/12/14/15)

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « le prix de la moitié » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULIQUE

UNITÉ DE PUISSANCE

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

	Avertissement - Pour réduire le risque de blessure, les utilisateurs doivent lire le Lisez attentivement le manuel d'instructions.
	ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures ménagères normales mais doit être apporté dans un point de collecte pour le recyclage des appareils électriques et électroniques.
	Avertissement - Le moteur doit être mis à la terre conformément aux normes locales et codes électriques nationaux pour éviter les chocs électriques graves.
	Courant alternatif

INSTRUCTIONS

L'unité de puissance hydraulique est constituée par la variation de la station hydraulique.

Afin de rendre la station hydraulique de petite taille, légère et belle

en apparence et ont des fonctions uniques, la pompe à huile à engrenages, diverses

les vannes de régulation, les moteurs et les réservoirs de carburant sont étroitement liés entre eux,

constituant l'unité de puissance hydraulique actuelle.

PRUDENCE

Cette pompe hydraulique de véhicule est un système de travail S3, pas continu

fonctionnement, 30 secondes pour démarrer, 270 secondes pour arrêter, le maximum

durée de travail de 180 secondes, intermittent 360 secondes en continu

Le temps de fonctionnement est trop long, ce qui peut provoquer un court-circuit ou des

dommages au moteur. Lorsque l'unité d'énergie hydraulique produite par notre société quitte l'usine,

usine, la pression du système a été réglée. Si des modifications sont nécessaires, les utilisateur

peuvent ajuster eux-mêmes la pression du système via un

bouton du régulateur de pression en fonction de la situation réelle, mais il ne peut pas

dépasser la pression nominale du système. Vérifiez soigneusement la connexion du moteur et de la vanne électromagnétique, et il est strictement interdit d'effectuer une connexion virtuelle. Lors de la première installation et du débogage, veillez à maintenir la niveau d'huile à l'intérieur du réservoir d'huile, et après un cycle de travail, le réservoir d'huile doit être rempli, mais ne peut pas être surchargé.

L'huile hydraulique doit être filtrée lors du remplissage du réservoir d'huile, avec un précision de filtrage d'au moins 25 µm.

Le groupe motopropulseur ne peut pas filtrer les impuretés à l'intérieur du vérin hydraulique. Par conséquent, l'intérieur du vérin hydraulique doit être propre pour éviter la défaillance de la valve. La tubulure doit également être propre.

CONSERVEZ CES INSTRUCTIONS

PARAMÈTRES TECHNIQUES

Modèle	ZXAC110V-2.2KW-D-10L	2KW-D-10L	2KW-D-12L	ZXAC220V-2.2KW-D-14L	ZXAC220V-2.ZXAC220V2KW-D-15L
RéservoirCapacité	10 pintes 10	pintes 12 pintes	14 pintes 15	pintes
Action	Célibataire
Note(s)	AC120V 60Hz ou AC220-240V 50/60Hz(Plaque signalétique de l'unité de référence)
Pouvoir	2200 W
TournantVitesse	3420 tr/min
Pression	16 à 20 MPa
Trafic	2,1 mL/h
RéservoirMatériel	Acier ou plastique
RéservoirCouleur	Blanc ou noir

ILLUSTRATION DES PIÈCES

L'unité de puissance hydraulique a été entièrement assemblée. Elle est livrée avec une télécommande portative et 1 connecteur SAE#6 supplémentaire pour remplacement. L'ensemble du bloc d'alimentation est facile à câbler et à utiliser.

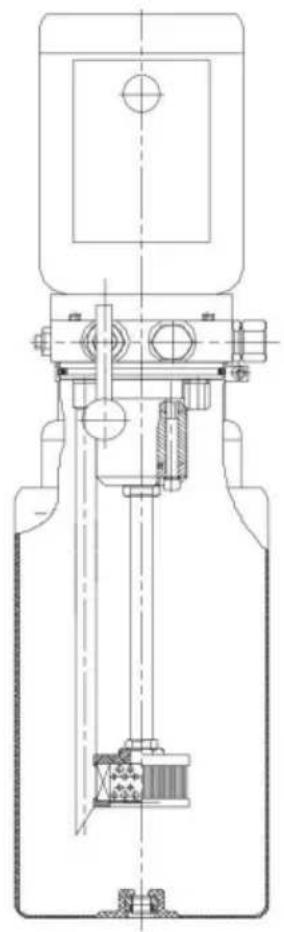

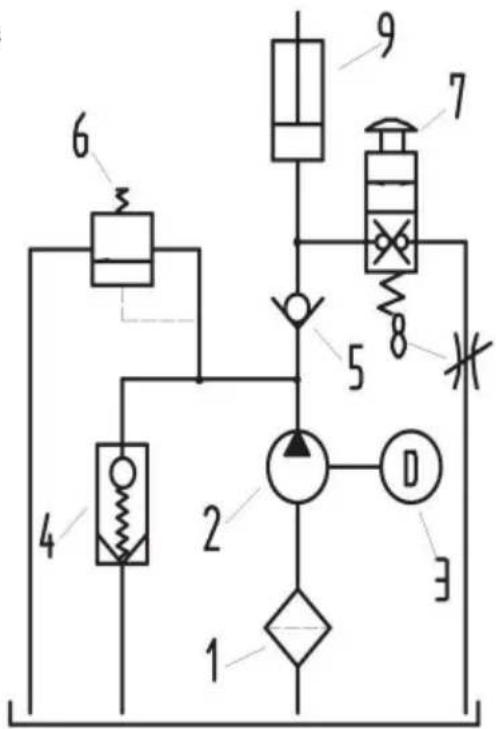

SCHÉMA

1. Veuillez remplir l'huile hydraulique de remplir le réservoir jusqu'à ce qu'il soit 3 à 5 cm en dessous la surface supérieure du réservoir.

2. Montée de l'athlète :

Après le démarrage du moteur, la pompe à huile à engrenages commence à fonctionner et l'huile hydraulique

passe le filtre à huile au clapet anti-retour

à travers la pompe à huile à engrenages dans le

vérin à huile pour soulever le poussoir. Après le

le moteur s'arrête, la pompe à huile à engrenages s'arrête

fonctionne et le palan s'arrête à la hauteur

étant soulevée. Dans ce cas, le chèque

vanne et la vanne de déchargement manuelle

sont utilisés pour maintenir sa pression.

1. Chute du palonnier :

Pour faire tomber le palan, il suffit d'appuyer sur la poignée de la vanne de déchargement manuelle et relâchez la poignée pour arrêter la chute. La vitesse de chute peut être réalisé en réglant le papillon des gaz . En tournant vers l'intérieur, il ralentit vers le bas ; en tournant vers l'extérieur, il accélère.

1. Réglage de la pression du système du groupe motopropulseur :

En général, lorsque le groupe motopropulseur quitte l'usine, il a été réglé pour la pression d'utilisation normale par le fabricant (18-20 MPa). Si l'utilisateur doit ajuster la pression, il ou elle peut ajuster via la soupape de décharge

. La soupape de décharge n'est pas seulement utilisée pour régler la pression dans le système, mais également comme élément de limitation de pression de sécurité dans le système. Par conséquent, les utilisateurs doivent essayer de ne pas régler la soupape de décharge pendant l'utilisation.

1. Afin de protéger la durée de vie du moteur et de la pompe à huile à engrenages, de réduire le bruit lors du démarrage et de faire démarrer le groupe motopropulseur sans charge, la valve d'amortissement est spécialement configurée dans le système.

2. Plaque signalétique de l'unité de référence, l'unité d'alimentation de tension 220 V (ou 110 V) est

adopté, et un régulateur de tension doit être équipé, pour garantir que le le moteur et les composants électriques associés ne sont pas endommagés en raison de sous-tension.

1. L'huile hydraulique doit être changée 3 mois après la première utilisation de le système, après cela, l'huile hydraulique doit être changée tous les 12 mois, veuillez utiliser l'huile hydraulique ISO46#.

PANNES COURANTES ET DÉPANNAGE

1. Ne vous levez pas (n'avancez pas) ou ne vous levez pas (n'avancez pas) de manière instable.
   a. Niveau d'huile trop bas dans le réservoir d'huile ; ajouter de l'huile jusqu'au niveau spécifié.
   b. Le groupe hydraulique doit utiliser une huile hydraulique anti-usure avec une viscosité cinématique de 22-46 mm2 /s (50°C). ISO VG46 est recommandé
   lorsque la température de l'huile est inférieure à 50°C, alors que la norme ISO VG68 est recommandée lorsque la température de l'huile est supérieure à 50°C. L'huile ajoutée doit être filtrée par un filtre avec une précision de filtration de 30 um. Le volume d'huile doit être de 80 % de la capacité effective du réservoir d'huile. La température de l'huile est généralement entre -10\~80°C, et une huile hydraulique basse température doit être utilisée pour zones extrêmement froides, telles que ISO VG32. Ces mesures peuvent efficacement prolonger la durée de vie du système hydraulique et des composants hydrauliques et améliorer la stabilité et la fiabilité du groupe hydraulique. c. Tamis de filtre à huile bloqué, laver ou remplacer le tamis du filtre.

d. Tuyau d'aspiration d'huile non scellé ou qui fuit, vérifiez la fuite ou le non scellé placer et réparer ou remplacer le tuyau.

e. Vanne électromagnétique ou vanne manuelle non fermée, laver la vanne électromagnétique et vanne manuelle ou remplacer l'huile.

1. Ne pas laisser tomber ou laisser tomber

de manière instable. a. Filtre à vanne électromagnétique ou à vanne manuelle bloqué, nettoyer le filtre écran et vanne électromagnétique.

b. Papillon des gaz bloqué, réglez le papillon des gaz.

1. Ne pas pressuriser

a. Clapet anti-retour non scellé, laver le clapet anti-retour ou remplacer le joint d'huile et

huile.

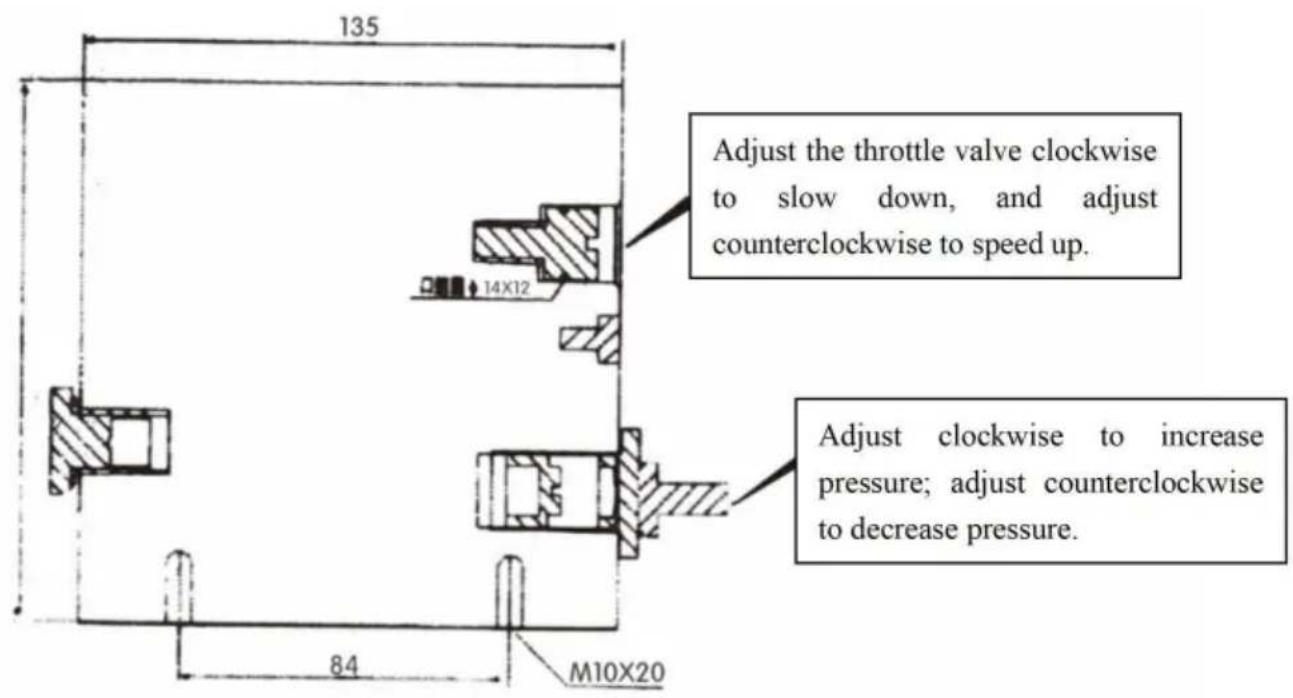

SCHÉMA DE MISE EN SERVICE SIMPLE

1. Les actionneurs et les canalisations doivent être maintenus propres pour éviter l'introduction de matières étrangères dans le système.
2. Le réservoir doit être correctement rempli d'huile. Un remplissage correct est nécessaire après certains cercles de travail. Cela peut endommager la pompe à huile et le enceinte si la pompe à huile aspire de l'air.
3. L'huile hydraulique doit être remplacée après 100 heures de travail car le remplissage initial. Par la suite, l'huile hydraulique doit être remplacée une fois par an ou à environ 1500 heures de travail.
4. La viscosité de l'huile hydraulique doit être de 22 à 46 mm2/s.
5. Une huile hydraulique à haute viscosité doit être utilisée pour les travaux à haute température environnement tandis que l'huile hydraulique à faible viscosité doit être utilisée dans environnement à basse température.
