ZXAC220V-2.2KW-D-15L - Jednostka hydrauliczna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zespół hydrauliczny (agregat hydrauliczny)
Marka	Vevor
Model	ZXAC220V-2.2KW-D-15L
Napięcie zasilania	220-240 V AC, 50/60 Hz
Moc silnika	2200 W
Ciśnienie robocze	16 do 20 MPa
Przepływ	2,1 mL/h
Prędkość obrotowa	3420 obr/min
Pojemność zbiornika	15 pint (ok. 7,1 L)
Materiał zbiornika	Stal lub plastik
Kolor zbiornika	Biały lub czarny
Rodzaj działania	Pojedyncze działanie (jednostronne)
Cykl pracy	S3: 30 s pracy, 270 s przerwy; maks. 180 s ciągłej pracy
Zalecany olej hydrauliczny	ISO VG46 (lub VG68, jeśli T>50°C), lepkość 22-46 mm²/s w 50°C
Wymagana dokładność filtracji	min. 25 µm
Temperatura pracy oleju	-10 do 80°C
Bezpieczeństwo	Zawór przelewowy (ogranicznik ciśnienia), obowiązkowe uziemienie
Konserwacja	Wymiana oleju: 3 miesiące po pierwszym użyciu, następnie co 12 miesięcy lub 1500 godzin pracy
Dołączone akcesoria	Przenośny pilot, 1 zapasowe złącze SAE#6

Często zadawane pytania - ZXAC220V-2.2KW-D-15L Vevor

Jaki olej hydrauliczny stosować do agregatu Vevor ZXAC220V-2.2KW-D-15L?

Stosuj olej hydrauliczny przeciwzużyciowy ISO VG46 (lepkość kinematyczna 22-46 mm²/s w 50°C). Jeśli temperatura oleju przekracza 50°C, preferuj ISO VG68. W zimnym otoczeniu stosuj ISO VG32. Zawsze filtruj olej podczas napełniania z dokładnością co najmniej 25 µm.

Jak wyregulować ciśnienie w układzie hydraulicznym?

Ciśnienie jest fabrycznie ustawione między 18 a 20 MPa. Aby je zmienić, obróć pokrętło zaworu przelewowego. Uwaga: nigdy nie przekraczaj ciśnienia nominalnego układu. Zawór służy również jako ogranicznik bezpieczeństwa.

Jaki jest maksymalny cykl pracy tego agregatu hydraulicznego?

Układ jest zaprojektowany do pracy przerywanej (S3): maksymalnie 30 sekund pracy, po których następuje 270 sekund przerwy. Nie przekraczać 180 sekund ciągłej pracy, w przeciwnym razie ryzyko zwarcia lub uszkodzenia silnika.

Jak opuścić siłownik po podniesieniu?

Aby opuścić, naciśnij uchwyt ręcznego zaworu odciążającego. Puść, aby zatrzymać opuszczanie. Prędkość można regulować, obracając przepustnicę: do wewnątrz zwalnia, na zewnątrz przyspiesza.

Co zrobić, jeśli agregat nie podnosi lub podnosi niestabilnie?

Sprawdź poziom oleju w zbiorniku (w razie potrzeby dolej). Upewnij się, że używasz oleju o odpowiedniej lepkości (ISO VG46). Wyczyść lub wymień sito filtra oleju. Sprawdź szczelność węży ssących oraz czy zawory elektromagnetyczny/ręczny są zamknięte.

Jaka jest pojemność zbiornika oleju?

Zbiornik ma pojemność 15 pint, czyli około 7,1 litra. Napełniaj do 3–5 cm poniżej górnej powierzchni.

Jak podłączyć elektrycznie agregat hydrauliczny?

Agregat działa na 220-240 V AC (lub 110 V w zależności od modelu). Przestrzegaj lokalnych przepisów elektrycznych. Silnik musi być uziemiony, aby uniknąć porażenia prądem. Jeśli napięcie jest niestabilne, użyj stabilizatora napięcia.

Kiedy należy wymienić olej hydrauliczny?

Po pierwszym uruchomieniu wymień olej po 3 miesiącach. Następnie wykonuj wymianę co 12 miesięcy lub po około 1500 godzinach pracy.

Agregat nie utrzymuje ciśnienia: co sprawdzić?

Jeśli siłownik nie utrzymuje obciążenia, zawór zwrotny może być zabrudzony lub uszkodzony. Wyczyść go lub wymień uszczelkę. Sprawdź również, czy ręczny zawór odciążający jest zamknięty.

Jakie akcesoria są dostarczane z agregatem hydraulicznym?

Agregat jest dostarczany w pełni zmontowany z przenośnym pilotem i zapasowym złączem SAE#6. Inne złącza są dostępne osobno.

INSTRUKCJA OBSŁUGI ZXAC220V-2.2KW-D-15L Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

JEDNOSTKA HYDRAULICZNA

SERIA: ZXAC X -2,2 kW-D- YL

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Cena połowy połowy” lub jakiekolwiek inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULICZNY

JEDNOSTKA MOCY

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymasz. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownicy muszą zapoznać się z treścią niniejszej instrukcji.Przeczytaj uważnie instrukcję obsł ugi.
	PRAWIDŁOWA UTYLIZACJANiniejszy produkt podlega postanowieniom Dyrektywy Europejskiej2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kół kach oznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnia Europejska. Dotyczy produktu i wszystkich akcesoriówoznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być wyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki odpad punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.
	Ostrzeżenie: Silnik musi być uziemiony zgodnie z lokalnymi ikrajowe przepisy elektryczne mające na celu zapobieganie poważnym porażeniom prądem elektrycznym.
	Prąd przemienny

INSTRUKCJE

Zespół hydrauliczny powstaje w wyniku modyfikacji stacji hydraulicznej.

Aby stacja hydrauliczna była mała, lekka i ładna

wyglądem i posiadają unikalne funkcje, pompa oleju przekładniowego, różne zawory sterujące, silniki i zbiorniki paliwa są ze sobą ściśle połączone, dzięki czemu tworząc obecny agregat hydrauliczny.

OSTROŻNOŚĆ

Ta pompa hydrauliczna pojazdu to układ roboczy S3, a nie układ ciągłej operacji, 30 sekund do rozpoczęcia, 270 sekund do zakończenia, maks.

czas pracy 180 sekund, przerywany 360 sekund ciągły

czas pracy będzie zbyt długi, spowoduje zwarcie lub uszkodzenie silnika.

W przypadku, gdy wyprodukowany przez naszą firmę agregat hydrauliczny opuści fabrycznie, ciśnienie w układzie zostało ustawione. Jeśli potrzebne są zmiany,

użytkownicy mogą sami regulować ciśnienie w układzie za pomocą

pokrętła regulatora ciśnienia zgodnie z aktualną sytuacją, ale nie może

przekroczyć ciśnienia znamionowego układu.

Dokładnie sprawdź połączenie silnika i zaworu elektromagnetycznego. Surowo zabrania się wykonywania połączenia wirtualnego. Podczas pierwszej instalacji

i debugowania zwrócić uwagę na zachowanie

poziom oleju w zbiorniku oleju, a po cyklu roboczym zbiornik oleju należy wypełnić, ale nie można go przepetnić.

Olej hydrauliczny należy przefiltrować podczas napełniania zbiornika oleju za pomocą filtra, dokładność filtrowania nie mniejsza niż 25μm.

Jednostka napędowa nie jest w stanie odfiltrować zanieczyszczeń znajdujących się wewnątrz cylindra hydraulicznego. Dlatego wnętrze cylindra hydraulicznego musi być czyste, aby uniknąć awarii zaworu. Rurka musi być również czysta.

ZAPISZ TE INSTRUKCJE

PARAMETRY TECHNICZNE

Model	ZXAC110V-2.2KW-D-10L	2KW-D-10L	2KW-D-12L	ZXAC220V-2.ZXAC220V-2.2KW-D-14L	ZXAC220V-2.ZXAC220V-2.2KW-D-15L
ZbiornikPojemność	10 kwart 10	kwart 12 kwart	14 kwart 15 kwart
Dział anie	Pojedynczy
Ocena(y)	AC120V 60Hz lub AC220-240V 50/60Hz(Tabliczka znamionowa jednostki referencyjnej)
Moc	2200 W
ObracaniePrędkość	3420 obr./min.
Ciśnienie	16~20 MPa
Ruch drogowy	2,1 ml/obr.
ZbiornikTworzywo	Stal lub plastik
ZbiornikKolor	Biał y czy czarny

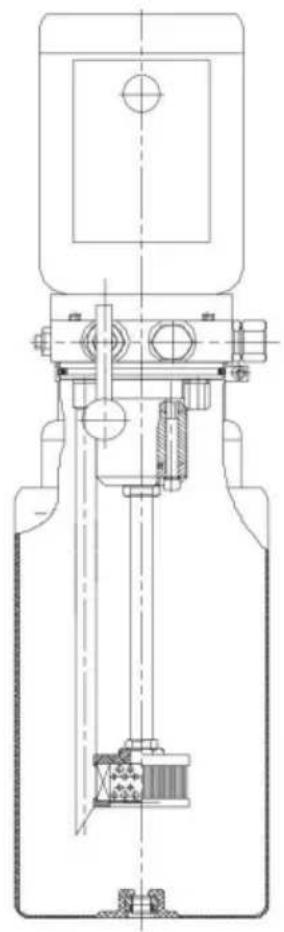

ILUSTRACJA CZĘŚCI

Jednostka hydrauliczna została w pełni zmontowana. W zestawie znajduje się ręczny pilot zdalnego sterowania i 1 dodatkowe złącze SAE#6 do

wymiany. Cały zespół napędowy jest łatwy w okablowaniu i obsłudze.

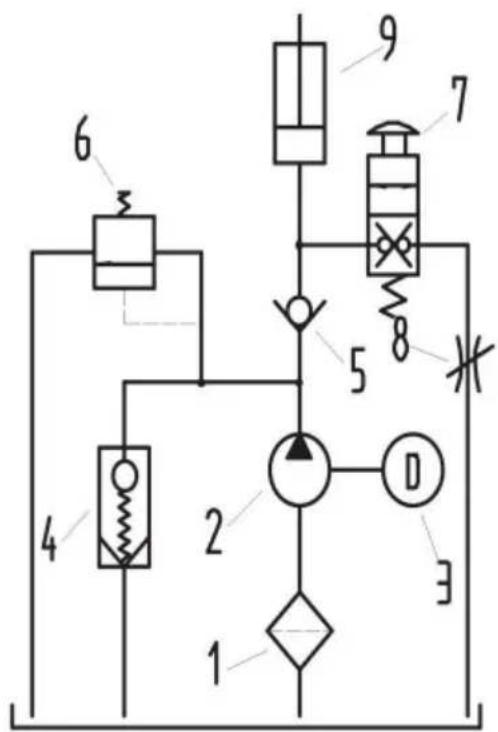

SCHEMAT SCHEMATU

1. Proszę uzupełnić olej hydrauliczny z wlewu zbiornika do momentu, aż poziom oleju spadnie o 3-5 cm od górnej powierzchni zbiornika.
2. Podnoszenie podnośnika:

Po uruchomieniu silnika pompa oleju przekładniowego zaczyna działać, a olej hydrauliczny przepływa przez filtr oleju do zaworu zwrotnego, przez pompę oleju przekładniowego do cylindra olejowego do podnoszenia podnośnika. Po zatrzymaniu silnika pompa oleju przekładniowego zatrzymuje się, a podnośnik zatrzymuje się na wysokości podniesionej. W tym przypadku zawór zwrotny i ręczny zawór rozładowczy służą do utrzymania ciśnienia.

1. Opuszczanie podnośnika:

Aby opuścić podnośnik, wystarczy nacisnąć uchwyt ręcznego zaworu rozładowczego i zwolnić uchwyt, aby zatrzymać opuszczanie. Prędkość opuszczania może być regulowana poprzez regulację przepustnicy. Podczas obracania do wewnątrz zwalnia w dół; przy obrocie na zewnątrz przyspiesza.

1. Regulacja ciśnienia systemowego jednostki napędowej:

Zazwyczaj, gdy jednostka napędowa opuszcza fabrykę, jest ona dostosowana do normalnego ciśnienia użytkowego podanego przez producenta (18-20MPa). Jeśli użytkownik musi wyregulować ciśnienie, można to zrobić za pomocą zaworu bezpieczeństwa. Zawór bezpieczeństwa nie służy tylko do regulacji ciśnienia w systemie, ale również jako element ograniczający ciśnienie bezpieczeństwa w systemie. Dlatego użytkownicy powinni starać się nie regulować zaworu bezpieczeństwa podczas użytkowania.

1. Aby wydłużyć żywotność silnika i pompy oleju przekładniowego, zmniejszyć hałas podczas rozruchu i zapewnić rozruch jednostki napędowej bez obciążenia, zawór amortyzujący jest specjalnie skonfigurowany w systemie.
2. Tabliczka znamionowa jednostki odniesienia, jednostka zasilająca o napięciu 220 V (lub 110 V)

przyjęte i wyposażone w regulator napięcia, aby zapewnić, że

silnik i powiązane elementy elektryczne nie ulegają uszkodzeniu w wyniku

woltaż.

1. Olej hydrauliczny należy wymienić po 3 miesiącach od pierwszej eksploatacji

Następnie olej hydrauliczny należy wymieniać co 12 miesięcy, należy stosować olej hydrauliczny

1. Nie podnosić się (przesuwać się do przodu) lub podnosić się (przesuwać się do przodu) niestabilnie.

a. Zbyt niski poziom oleju w zbiorniku; dolać oleju do podanego poziomu.

b. W jednostce hydraulicznej należy stosować olej hydrauliczny odporny na zużycie,

lepkość kinematyczna 22-46mm2 /s (50°C). Zalecana jest ISO VG46

gdy temperatura oleju jest niższa niż 50°C, zaleca się stosowanie oleju ISO VG68

gdy temperatura oleju przekracza 50°C. Dodany olej należy przefiltrować

przez filtr o dokł adności filtracji 30um. Objętość oleju powinna wynosić 80%

efektywnej pojemności zbiornika oleju. Temperatura oleju jest zwykle

w zakresie od -10 do 80°C, a do tego celu należy stosować olej hydrauliczny o niskiej temperaturze

ekstremalnie zimnych obszarach, takich jak ISO VG32. Środki te mogą skutecznie

wydłużyć żywotność układu hydraulicznego i podzespołów hydraulicznych oraz poprawić

stabilność i niezawodność zespołu hydraulicznego. c. Zablokowany filtr oleju, umyć lub

wymienić filtr.

d. Nieszczelny przewód ssący oleju, sprawdź szczelność lub nieszczelność

umieścić i naprawić lub wymienić rurę.

e. Niezamknięty zawór elektromagnetyczny lub zawór ręczny, umyj

zawór elektromagnetyczny i zawór ręczny lub wymień olej.

1. Nie upuszczać ani nie upuszczać

niestabilnie. a. Zablokowany zawór elektromagnetyczny lub filtr siatkowy zaworu ręcznego, wyczyścić filtr

ekran i zawór elektromagnetyczny.

b. Zablokowana przepustnica, wyreguluj przepustnicę.

1. Nie wywieraj nacisku

a. Nieszczelny zawór zwrotny, umyj zawór zwrotny lub wymień uszczelkę olejową i

olej.

PROSTY SCHEMAT URUCHOMIENIA

1. Siłowniki i rurociągi należy utrzymywać w czystości, aby zapobiec przedostawaniu się do układu obcych substancji.
2. Zbiornik powinien być odpowiednio napełniony olejem. Prawidłowe uzupełnianie jest potrzebne po pewnych cyklach roboczych. Może uszkodzić pompę oleju i obudowę, jeśli pompa olejowa zasysa powietrze.
3. Olej hydrauliczny należy wymienić po 100 godzinach pracy, ponieważ początkowego napełnienia. Następnie olej hydrauliczny należy wymienić raz rocznie lub około 1500 godzin pracy.
4. Lepkość oleju hydraulicznego powinna wynosić 22-46mm2/s.
5. W przypadku pracy w wysokich temperaturach należy stosować olej hydrauliczny o dużej lepkości. W środowisku o niskiej temperaturze należy stosować olej hydrauliczny o niskiej lepkości.
