ZXAC220V-2.2KW-D-15L - Unità idraulica Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Unità idraulica (gruppo idraulico)
Marca	Vevor
Modello	ZXAC220V-2.2KW-D-15L
Tensione di alimentazione	220-240 V AC, 50/60 Hz
Potenza motore	2200 W
Pressione di esercizio	16 a 20 MPa
Portata	2,1 mL/h
Velocità di rotazione	3420 giri/min
Capacità del serbatoio	15 pinte (circa 7,1 L)
Materiale del serbatoio	Acciaio o plastica
Colore del serbatoio	Bianco o nero
Tipo di azione	Semplice effetto (singolo)
Ciclo di lavoro	S3: 30 s marcia, 270 s arresto; max 180 s continuo
Olio idraulico consigliato	ISO VG46 (o VG68 se T>50°C), viscosità 22-46 mm²/s a 50°C
Precisione di filtrazione richiesta	25 µm minimo
Temperatura di utilizzo dell'olio	-10 a 80°C
Sicurezza	Valvola di scarico (limitazione di pressione), messa a terra obbligatoria
Manutenzione	Cambio olio: 3 mesi dopo il primo utilizzo, poi ogni 12 mesi o 1500 ore di lavoro
Accessori inclusi	Telecomando portatile, 1 connettore SAE#6 di ricambio

Domande frequenti - ZXAC220V-2.2KW-D-15L Vevor

Quale olio idraulico utilizzare per il gruppo Vevor ZXAC220V-2.2KW-D-15L?

Utilizzare un olio idraulico antiusura ISO VG46 (viscosità cinematica 22-46 mm²/s a 50°C). Se la temperatura dell'olio supera i 50°C, preferire ISO VG68. In ambiente freddo, utilizzare ISO VG32. Filtrare sempre l'olio durante il riempimento con una precisione di almeno 25 µm.

Come regolare la pressione del sistema idraulico?

La pressione è preimpostata in fabbrica tra 18 e 20 MPa. Per modificarla, ruotare la manopola della valvola di scarico. Attenzione: non superare mai la pressione nominale del sistema. La valvola funge anche da limitatore di sicurezza.

Qual è il ciclo di lavoro massimo di questa unità idraulica?

Il sistema è progettato per un funzionamento intermittente (S3): 30 secondi di marcia massimi, seguiti da 270 secondi di arresto. Non superare 180 secondi in continuo, altrimenti rischio di cortocircuito o danno al motore.

Come far scendere il cilindro dopo la salita?

Per scendere, premere la maniglia della valvola di scarico manuale. Rilasciare per fermare la discesa. È possibile regolare la velocità ruotando la valvola a farfalla: verso l'interno rallenta, verso l'esterno accelera.

Cosa fare se l'unità non sale o sale in modo instabile?

Controllare il livello dell'olio nel serbatoio (aggiungere se necessario). Assicurarsi di utilizzare un olio di viscosità appropriata (ISO VG46). Pulire o sostituire il filtro a rete dell'olio. Verificare la tenuta dei tubi di aspirazione e che le valvole elettromagnetiche/manuali siano ben chiuse.

Qual è la capacità del serbatoio dell'olio?

Il serbatoio ha una capacità di 15 pinte, pari a circa 7,1 litri. Riempire fino a 3-5 cm sotto la superficie superiore.

Come collegare elettricamente l'unità idraulica?

L'unità funziona a 220-240 V AC (o 110 V a seconda del modello). Rispettare i codici elettrici locali. Il motore deve essere messo a terra per evitare scosse elettriche. Se la tensione è instabile, utilizzare un regolatore di tensione.

Quando è necessario cambiare l'olio idraulico?

Dopo la prima messa in servizio, cambiare l'olio dopo 3 mesi. Successivamente, effettuare un cambio olio ogni 12 mesi o dopo circa 1500 ore di lavoro.

L'unità non riesce a mantenere la pressione: cosa controllare?

Se il cilindro non mantiene il carico, la valvola di non ritorno potrebbe essere sporca o difettosa. Pulirla o sostituire la guarnizione. Verificare anche che la valvola di scarico manuale sia ben chiusa.

Quali accessori sono forniti con l'unità idraulica?

L'unità viene fornita completamente assemblata con un telecomando portatile e un connettore SAE#6 di ricambio. Altri raccordi sono disponibili separatamente.

MANUALE UTENTE ZXAC220V-2.2KW-D-15L Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CENTRALINA IDRAULICA

(SUGGERIMENTI: X è 110 V/220 V, Y è 10/12/14/15)

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia Half", "Prezzo Half" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi principali e non intende necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando Half rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

IDRAULICO

UNITÀ DI POTENZA

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere attentamente le istruzioni per l'uso. manuale di istruzioni con attenzione.
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barratoindica che il prodotto richiede una raccolta differenziata dei rifiutiUnione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito con i normali rifiuti domestici ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
	Attenzione: il motore deve essere messo a terra in conformità alle normative locali e codici elettrici nazionali per prevenire gravi scosse elettriche.
	Corrente alternata

ISTRUZIONI

La centralina idraulica è formata dalla variazione della stazione idraulica.

Per rendere la stazione idraulica piccola, leggera e bella

nell'aspetto e con funzioni uniche, la pompa dell'olio del cambio, le varie

valvole di controllo, i motori e i serbatoi del carburante sono strettamente collegati tra loro, formando così l'attuale centrale idraulica.

ATTENZIONE

Questa pompa idraulica del veicolo è un sistema di lavoro S3, non continuo.

Funzionamento: 30 secondi per l'avvio, 270 secondi per l'arresto, il massimo

tempo di lavoro è di 180 secondi, con intermittenza di 360 secondi continui.

Se il tempo di lavoro è troppo lungo, si possono causare cortocircuiti o danni al motore. Quando la centralina idraulica prodotta dalla nostra azienda esce dalla

fabbrica, la pressione del sistema è già stata impostata. Se sono necessarie modifiche, gli

utenti possono regolare la pressione del sistema da soli tramite la

manopola del regolatore di pressione in base alla situazione effettiva, ma non possono

superare la pressione nominale del sistema. Controllare attentamente il collegamento del motore e della valvola elettromagnetica; è severamente vietato effettuare un collegamento virtuale. Durante la prima installazione e il debug, prestare attenzione a mantenere il

livello dell'olio all'interno del serbatoio dell'olio e, dopo un ciclo di lavoro, il serbatoio dell'olio dovrebbe essere riempito, ma non troppo.

L'olio idraulico deve essere filtrato quando il serbatoio dell'olio viene riempito, con una precisione di filtraggio non inferiore a 25 µm.

L'unità di potenza non riesce a filtrare le impurità presenti all'interno del cilindro idraulico.

Pertanto, l'interno del cilindro idraulico deve essere pulito per evitare il guasto della valvola. Anche la tubazione deve essere pulita.

SALVA QUESTE ISTRUZIONI

PARAMETRI TECNICI

Modello	Modello: ZXAC110V-22KW-D-10L	Modello: ZXAC220V-22KW-D-10L	Modello: ZXAC220V-22KW-D-12L	Modello: ZXAC220V-2Motore 2KW-D-14L	Modello: ZXAC220V-22KW-D-15L
SerbatoioCapacità	10 quarti 10	quarti 12 quarti	14 quarti 15 quarti
Azione	Separare
Valutazione(i)	AC120V 60Hz o AC220-240V 50/60Hz(Targhetta dell'unità di riferimento)
Energia	2200 W
RotanteVelocità	3420 giri/min
Pressione	da 16 a 20 MPa
Traffico	2,1 ml/giorno
CisternaMateriale	Acciaio o plastica
CisternaColore	Bianco o nero

ILLUSTRAZIONE DELLE PARTI

L'unità di potenza idraulica è stata completamente assemblata. È dotata di un telecomando portatile e di 1 connettore SAE#6 aggiuntivo per

sostituzione. L'intera unità di potenza è facile da cablare e facile da usare.

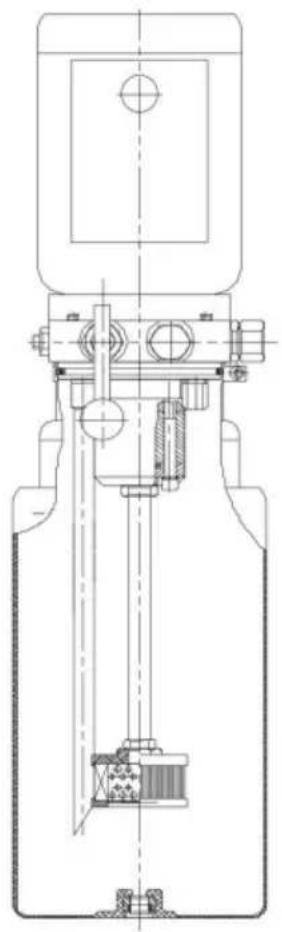

SCHEMA DI SCHEMA

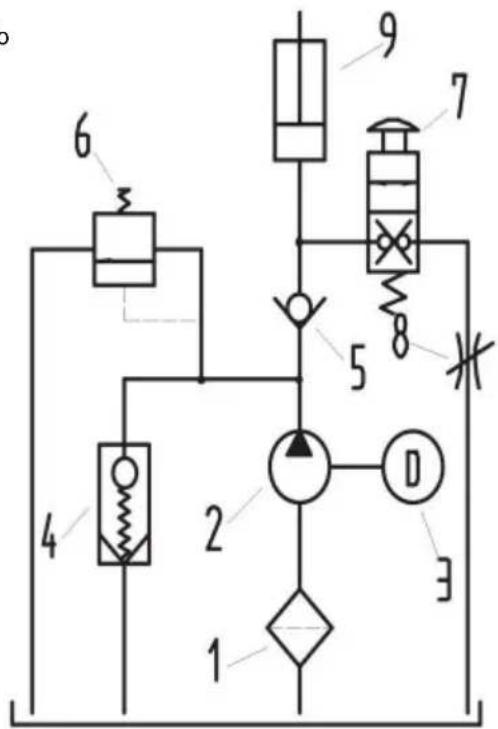

PRINCIPIO DI FUNZIONAMENTO E METODO DI CABLAGGIO

1. Si prega di riempire l'olio idraulico da

riempitore del serbatoio fino a quando non si trova a 3 cm - 5 cm sotto

1. Salita del sollevatore:

Dopo l'avvio del motore, la pompa dell'olio del cambio

inizia a funzionare e l'olio idraulico

passa il filtro dell'olio alla valvola di ritegno

attraverso la pompa dell'olio del cambio nel

cilindro dell'olio per sollevare il sollevatore. Dopo il

il motore si ferma, la pompa dell'olio del cambio si ferma

lavorando e il sollevatore si ferma all'altezza

viene sollevato. In questo caso, il controllo

valvola e la valvola di scarico manuale

vengono utilizzati per mantenerne la pressione.

1. Caduta del sollevatore:

Per abbassare il sollevatore, basta premere verso il basso la maniglia della valvola di scarico manuale e rilasciare la maniglia per interrompere la caduta. La velocità di caduta può essere regolata agendo sulla valvola a farfalla. Quando ruota verso l'interno, rallenta la discesa; ruotando verso l'esterno, accelera.

1. Regolazione della pressione del sistema dell'unità di potenza:

Generalmente, quando l'unità di potenza lascia la fabbrica, è già stata regolata per la normale pressione di utilizzo indicata dal produttore (18-20 MPa). Se l'utente ha bisogno di regolare la pressione, può farlo tramite la valvola di sicurezza

. La valvola di sicurezza non è utilizzata solo per regolare la pressione nel sistema, ma anche come elemento di limitazione della pressione di sicurezza nel sistema. Quindi, gli utenti dovrebbero cercare di non regolare la valvola di sicurezza durante l'uso.

1. Per proteggere la durata utile del motore e della pompa dell'olio del cambio, ridurre il rumore durante l'avviamento e far partire l'unità di potenza senza

carico, la valvola di ammortizzamento è configurata appositamente nel sistema.

1. Targhetta dell'unità di riferimento, l'unità di alimentazione con tensione di 220 V (o 110 V) è

adottata, e dovrebbe essere dotata di un regolatore di tensione, per garantire che il motore e i relativi componenti elettrici non siano danneggiati a causa di variazioni di tensione.

1. L'olio idraulico deve essere cambiato 3 mesi dopo il primo funzionamento del sistema; successivamente, l'olio idraulico deve essere cambiato ogni 12 mesi. Si prega di utilizzare olio idraulico ISO46#.

GUASTI COMUNI E RISOLUZIONE DEI PROBLEMI

1. Non salire (avanzare) o scendere (retrocedere) in modo instabile.

a. Livello dell'olio troppo basso nel serbatoio; aggiungere olio fino al livello specificato. b. La centralina idraulica deve utilizzare olio idraulico antiusura con viscosità cinematica di 22-46 mm²/s (50°C). Si raccomanda ISO VG46 quando la temperatura dell'olio è inferiore a 50°C, mentre è consigliato ISO VG68 quando la temperatura dell'olio è superiore a 50°C. L'olio aggiunto deve essere filtrato con un filtro di precisione di filtrazione di 30 µm. Il volume dell'olio dovrebbe essere l'80% della capacità effettiva del serbatoio. La temperatura dell'olio è solitamente tra -10~80°C; per aree estremamente fredde, si dovrebbe usare olio idraulico a bassa temperatura, come ISO VG32. Queste misure possono efficacemente prolungare la durata utile del sistema idraulico e dei componenti, migliorando la stabilità e l'affidabilità dell'unità di potenza idraulica. c. Filtro dell'olio bloccato: lavare o sostituire il filtro.

d. Tubo di aspirazione dell'olio non sigillato o che perde: controllare la perdita o la non sigillatura, riparare o sostituire il tubo.

e. Valvola elettromagnetica o valvola manuale non chiusa: lavare la

elettrovalvola e la valvola manuale oppure sostituire l'olio.

1. Non far salire o scendere in modo

instabile. a. Filtro della valvola elettromagnetica o della valvola manuale bloccato: pulire il filtro a rete e la valvola elettromagnetica.

b. Valvola a farfalla bloccata: regolare la valvola a farfalla.

1. Non pressurizzare

a. Valvola di ritegno non sigillata: lavare la valvola di ritegno o sostituire il paraolio e

l'olio.

SCHEMA DI MESSA IN SERVIZIO SEMPLICE

1. Gli attuatori e le tubazioni devono essere mantenuti puliti per evitare l'introduzione di materiale estraneo nel sistema.
2. Il serbatoio deve essere adeguatamente riempito di olio. Il riempimento corretto è necessario dopo alcuni cicli di lavoro. Potrebbe danneggiare la pompa dell'olio e la recinzione se la pompa dell'olio aspira aria.
3. L'olio idraulico deve essere sostituito dopo 100 ore di funzionamento dal riempimento iniziale. Successivamente, l'olio idraulico deve essere sostituito una volta all'anno o a circa 1500 ore lavorative.
4. La viscosità dell'olio idraulico deve essere 22-46 mm2/s.
5. In caso di lavori ad alta temperatura, utilizzare olio idraulico ad alta viscosità ambiente mentre l'olio idraulico a bassa viscosità dovrebbe essere utilizzato in ambiente a bassa temperatura.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
