Producttype	Hydraulische eenheid (hydraulische groep)
Merk	Vevor
Model	ZXAC220V-2.2KW-D-15L
Voedingsspanning	220-240 V AC, 50/60 Hz
Motorvermogen	2200 W
Werkdruk	16 tot 20 MPa
Debiet	2,1 mL/h
Rotatiesnelheid	3420 omw/min
Tankinhoud	15 pinten (ca. 7,1 L)
Tankmateriaal	Staal of kunststof
Tankkleur	Wit of zwart
Actietype	Enkelwerkend
Arbeidscyclus	S3: 30 s aan, 270 s uit; max 180 s continu
Aanbevolen hydraulische olie	ISO VG46 (of VG68 als T>50°C), viscositeit 22-46 mm²/s bij 50°C
Vereiste filterprecisie	25 µm minimaal
Gebruikstemperatuur olie	-10 tot 80°C
Veiligheid	Overstortventiel (drukbegrenzing), aardverplichting
Onderhoud	Olie verversen: 3 maanden na eerste gebruik, daarna elke 12 maanden of 1500 werkuren
Inbegrepen accessoires	Draagbare afstandsbediening, 1 reservaansluiting SAE#6

Veelgestelde vragen - ZXAC220V-2.2KW-D-15L Vevor

Welke hydraulische olie moet ik gebruiken voor de Vevor ZXAC220V-2.2KW-D-15L eenheid?

Gebruik een anti-slijtage hydraulische olie ISO VG46 (kinematische viscositeit 22-46 mm²/s bij 50°C). Als de olietemperatuur boven 50°C komt, gebruik dan ISO VG68. In koude omgeving gebruik ISO VG32. Filter de olie altijd tijdens het vullen met een precisie van ten minste 25 µm.

Hoe stel ik de druk van het hydraulische systeem in?

De druk is fabrieksmatig ingesteld tussen 18 en 20 MPa. Om deze aan te passen, draait u aan de knop van het overstortventiel. Let op: overschrijd nooit de nominale druk van het systeem. Het ventiel dient ook als veiligheidsbegrenzer.

Wat is de maximale arbeidscyclus van deze hydraulische eenheid?

Het systeem is ontworpen voor intermitterend gebruik (S3): maximaal 30 seconden aan, gevolgd door 270 seconden uit. Niet langer dan 180 seconden continu gebruiken, anders risico op kortsluiting of motorschade.

Hoe laat ik de cilinder zakken na het omhoog gaan?

Om te laten zakken, druk op de hendel van de handmatige ontlastklep. Laat los om te stoppen met zakken. U kunt de snelheid aanpassen door aan de gasklep te draaien: naar binnen draaien vertraagt, naar buiten draaien versnelt.

Wat te doen als de eenheid niet omhoog gaat of onstabiel omhoog gaat?

Controleer het oliepeil in de tank (voeg indien nodig bij). Zorg dat u olie met de juiste viscositeit gebruikt (ISO VG46). Reinig of vervang het oliefilterzeefje. Controleer de dichtheid van de aanzuigslangen en of de elektromagnetische/handmatige kleppen goed gesloten zijn.

Wat is de inhoud van de olietank?

De tank heeft een inhoud van 15 pinten, ofwel ongeveer 7,1 liter. Vul tot 3 tot 5 cm onder het bovenoppervlak.

Hoe sluit ik de hydraulische eenheid elektrisch aan?

De eenheid werkt op 220-240 V AC (of 110 V afhankelijk van model). Volg de lokale elektrische voorschriften. De motor moet geaard zijn om elektrische schokken te voorkomen. Als de spanning instabiel is, gebruik dan een spanningsregelaar.

Wanneer moet ik de hydraulische olie verversen?

Na de eerste ingebruikname, ververs de olie na 3 maanden. Daarna elke 12 maanden of na ongeveer 1500 werkuren een olieverversing uitvoeren.

De eenheid kan de druk niet vasthouden: wat controleren?

Als de cilinder de last niet vasthoudt, kan de terugslagklep vervuild of defect zijn. Reinig deze of vervang de afdichting. Controleer ook of de handmatige ontlastklep goed gesloten is.

Welke accessoires worden meegeleverd met de hydraulische eenheid?

De eenheid wordt volledig geassembleerd geleverd met een draagbare afstandsbediening en een reservaansluiting SAE#6. Andere aansluitingen zijn apart verkrijgbaar.

GEBRUIKSAANWIJZING ZXAC220V-2.2KW-D-15L Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk half bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULISCH

ENERGIE-EENHEID

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

	Waarschuwing -Omhet risico op letsel te verminderen, moeten gebruikers de volgende instructies lezen:Lees de gebruiksaanwijzing zorgvuldig door.
	CORRECTE VERWIJDERINGDit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een kliko-afvalbak doorkruistgeeft aan dat het product gescheiden afvalinzameling vereist in deEuropese Unie. Dit geldt voor het product en alle accessoiresgemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen nietweggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.inzamelpunt voor het recyclen van elektrische en elektronische apparaten.
	Waarschuwing -De motormoet geaard worden volgens de plaatselijke ennationale elektrische voorschriften om ernstige elektrische schokken te voorkomen.
	Wisselstroom

INSTRUCTIES

De hydraulische krachtbron wordt gevormd door de variatie van het hydraulische station. Om het hydraulische station klein van formaat, licht van gewicht en mooi te maken qua uiterlijk en unieke functies, de tandwieloliepomp, verschillende regelkleppen, motoren en brandstoftanks zijn nauw met elkaar verbonden, dus de huidige hydraulische krachtcentrale vormen.

VOORZICHTIGHEID

Deze hydraulische pomp voor voertuigen is een S3-werksysteem, geen continu

werking, 30 seconden om te starten, 270 seconden om te stoppen, het maximum

werktijd van 180 seconden, intermitterend 360 seconden continu

werktijd te lang is, zal leiden tot kortsluiting of schade aan de motor. Wanneer de hydraulische krachtbron die door ons bedrijf wordt geproduceerd de fabriek verlaat,

fabriek, de systeemdruk is ingesteld. Als er wijzigingen nodig zijn, kunnen gebruikers de systeemdruk zelf aanpassen via een

drukregelaarknop volgens de werkelijke situatie, maar het kan niet

de nominale druk van het systeem overschrijden.

Controleer de aansluiting van de motor en de elektromagnetische klep zorgvuldig en het is ten strengste verboden om een virtuele verbinding te maken.

Let er tijdens de eerste installatie en het debuggen op dat de oliepeil in de olietank, en na een werkcyclus, de olietank moet gevuld worden, maar mag niet te vol worden.

De hydraulische olie moet worden gefilterd wanneer de olietank wordt gevuld, met een filternauwkeurigheid van minimaal 25 µm. De aandrijfeenheid kan de onzuiverheden in de hydraulische cilinder niet filteren.

Daarom moet de binnenkant van de hydraulische cilinder schoon zijn om het falen van de klep te voorkomen. De slangen moeten ook schoon zijn.

BEWAAR DEZE INSTRUCTIES

De Hydraulic Power Unit is volledig gemonteerd. Wordt geleverd met een handbediende afstandsbediening en 1 extra SAE#6 connectoren voor

vervanging. De hele power unit is eenvoudig te bedraden en eenvoudig te bedienen.

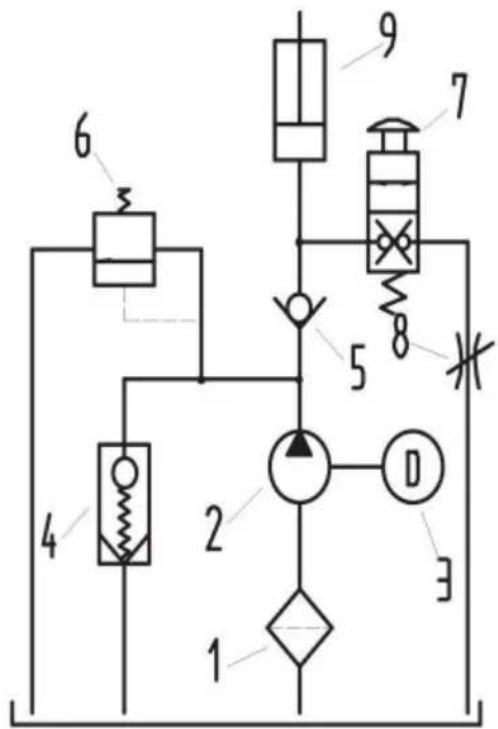

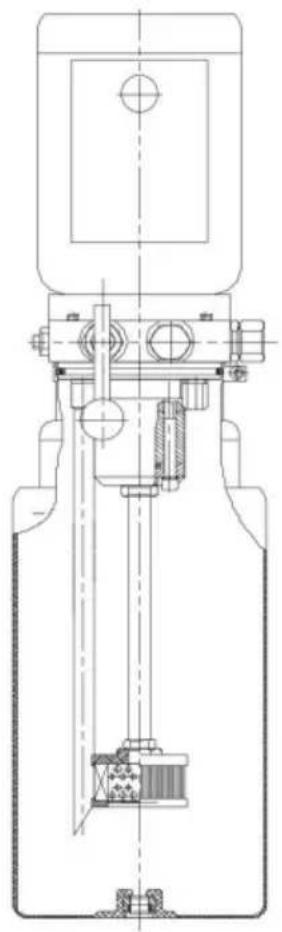

SCHEMATISCH DIAGRAM

1. Vul de hydraulische olie bij vanaf reservoirvuller tot deze 3 cm tot 5 cm onder water staat het bovenste oppervlak van het reservoir.
2. Opkomst van de lifter:

Nadat de motor start, schakelt de tandwieloliepomp in en begint te werken. De hydraulische olie passeert het oliefilter naar het terugslagventiel, via de tandwieloliepomp in de oliecilinder, om de lifter omhoog te brengen. Nadat de motor stopt, stopt de tandwieloliepomp met werken en stopt de lifter met stijgen. In dit geval worden de terugslagklep en de handmatige ontlastklep gebruikt om de druk te behouden.

1. Laten vallen van de lifter:

Om de lifter te laten zakken, drukt u gewoon op de hendel van de handmatige ontlastklep en laat u de hendel los om te stoppen met vallen. De valsnelheid kan worden gerealiseerd door het gasklepje te verstellen. Bij het naar binnen draaien vertraagt het naar beneden; bij het naar buiten draaien neemt de snelheid toe.

1. Systeemdrukaanpassing van de aandrijfeenheid:

Over het algemeen is de krachtbron bij het verlaten van de fabriek afgesteld op de normale druk die de fabrikant gebruikt (18-20 MPa). Als de gebruiker de druk moet aanpassen, kan hij of zij dit doen via het overdrukventiel. Het overdrukventiel wordt niet alleen gebruikt om de druk in het systeem aan te passen, maar wordt ook gebruikt als een veiligheidsdrukbegrenzend element in het systeem. Gebruikers moeten dus proberen het overdrukventiel niet aan te passen tijdens gebruik.

1. Om de levensduur van de motor en de tandwieloliepomp te beschermen, moet u het geluid tijdens het starten verminderen en de aandrijfeenheid onder geen enkele omstandigheid laten starten. Onder belasting is een kussenklep speciaal in het systeem geconfigureerd.
2. Referentie-eenheidsnaamplaatje, de voedingseenheid van 220V (of 110V) spanning is

aangenomen, en er moet een spanningsregelaar worden aangebracht om ervoor te zorgen dat de motor en bijbehorende elektrische componenten niet beschadigd raken door onder spanning.

1. De hydraulische olie moet 3 maanden na de eerste ingebruikname van het apparaat worden vervangen in het systeem, daarna moet de hydraulische olie elke 12 maanden worden ververst, gebruik hiervoor ISO46# hydraulische olie.

ALGEMENE STORINGEN EN PROBLEEMOPLOSSING

1. Ga niet onstabiel omhoog of omlaag.

a. Te laag oliepeil in de olietank; vul olie bij tot het aangegeven niveau. b. De hydraulische krachtbron moet anti-slijtage hydraulische olie gebruiken met een kinematische viscositeit van 22-46 mm2/s (50 °C). ISO VG46 wordt aanbevolen wanneer de olietemperatuur lager is dan 50°C, terwijl ISO VG68 wordt aanbevolen wanneer de olietemperatuur boven de 50°C is. De toegevoegde olie moet worden gefilterd door een filter met een filtratienauwkeurigheid van 30um. Het olievolume moet 80% zijn van de effectieve capaciteit van de olietank. De olietemperatuur is meestal tussen -10~80°C, en lagetemperatuur hydraulische olie moet worden gebruikt voor extreem koude gebieden, zoals ISO VG32. Deze maatregelen kunnen effectief de levensduur van het hydraulische systeem en de hydraulische componenten verlengen en de stabiliteit en betrouwbaarheid van de hydraulische krachtbron verbeteren. c. Verstopt oliefilterscherm, was of vervang het filterscherm.

d. Onverzegelde of lekkende olie-aanzuigleiding, controleer de lekkage of de onverzegelde

plaats, en repareer of vervang de pijp.

e. Ongesloten elektromagnetische klep of handklep, was de

elektromagnetische klep en handklep vervangen of de olie vervangen.

1. Laat het niet vallen of laat het niet

onstabiel vallen. a. Geblokkeerde elektromagnetische klep of handklepfilterzeef, reinig het filter

b. Gasklep geblokkeerd, stel de gasklep af.

1. Geen druk uitoefenen

a. Niet-afgedichte terugslagklep, was de terugslagklep of vervang de oliekeerring en

olie.

EENVOUDIG INBEDRIJFSTELLINGSSCHEMA

1. Actuatoren en leidingen moeten schoon worden gehouden om te voorkomen dat er schadelijke stoffen in het systeem terechtkomen.
2. Het reservoir moet voldoende gevuld zijn met olie. Correct bijvullen is nodig na bepaalde werkcirkels. Het kan de oliepomp en de behuizing beschadigen als de oliepomp lucht aanzuigt.
3. De hydraulische olie moet worden vervangen na 100 uur werken, aangezien de eerste vulling. Vervolgens moet de hydraulische olie een keer worden vervangen per jaar of ongeveer 1500 werkuren.
4. De viscositeit van de hydraulische olie moet 22-46 mm2/s zijn.
5. Hydraulische olie met een hoge viscositeit moet worden gebruikt bij werkzaamheden met hoge temperaturen omgeving, terwijl hydraulische olie met een lage viscositeit moet worden gebruikt in omgeving met lage temperatuur.
