Producttype	Hydraulische eenheid (hydraulisch aggregaat)
Merk	Vevor
Model	ZXDC12V-1.6KW-D-4L
Voedingsspanning	12 V gelijkstroom
Motorvermogen	1,6 kW
Capaciteit oliereservoir	4 L (model -4L)
Maximale druk	16 tot 20 MPa
Debiet	1,1 mL/h (typografie handleiding)
Rotatiesnelheid	2600 toeren/min
Materiaal reservoir	Staal of kunststof
Kleur reservoir	Wit of zwart
Pomptype	Hogedruk tandwielpomp
Beschermingsklasse	III
Stroom	Gelijkstroom (DC)
Bedrijfsmodus	Service S3: 30 s aan, 270 s uit, max 180 s continu
Hoofdtoepassingen	Kleine kiepwagens, hydraulische lieren
Aanbevolen olietype	Anti-slijtage hydraulische olie ISO VG46 (<50°C) of VG68 (>50°C)
Olieviscositeit	22-46 mm²/s bij 50°C
Gebruikstemperatuur	-10 tot 80°C
Doorsnede voedingsdraad	Koperdraad 20-25 mm²
Inbegrepen accessoires	Draagbare afstandsbediening, extra SAE#6 connector
Onderhoud	Olie verversen na 100 h (eerste), daarna jaarlijks of elke 1500 h

Veelgestelde vragen - ZXDC12V-1.6KW-D-4L Vevor

Wat is de benodigde voedingsspanning?

De eenheid werkt op 12 V gelijkstroom. De accu moet een stroom van ten minste 200 A leveren voor een correcte werking.

Hoe het oliereservoir vullen?

Vul via de vulopening (onderdeel 7) totdat het oliepeil zich tussen 3 en 5 cm onder het bovenoppervlak van het reservoir bevindt. Gebruik een hydraulische olie gefilterd tot 25 µm minimaal.

Welke hydraulische olie gebruiken?

Gebruik een anti-slijtage hydraulische olie met viscositeit 22-46 mm²/s bij 50°C. Aanbevolen: ISO VG46 als olietemperatuur < 50°C, ISO VG68 als > 50°C, en ISO VG32 voor extreem koude omstandigheden.

Hoe de elektrische voeding aansluiten?

Sluit de positieve pool van de accu aan op de positieve pool van het relais en de negatieve pool op de negatieve pool van de motor. Gebruik een koperdraad met doorsnede 20-25 mm². Controleer de motorrichting: van achteren gezien, rotatie tegen de klok in.

Wat te doen als de eenheid niet omhoog gaat of onstabiel omhoog gaat?

Controleer het oliepeil (te laag?), de olieviscositeit, het oliefilterzeefje (verstopt?), de aanzuigslangen (lekkages?), en de elektromagnetische/handmatige kleppen (niet gesloten?). Reinig of vervang defecte onderdelen.

Hoe de systeemdruk aanpassen?

De druk is fabrieksingesteld. Stel deze indien nodig bij via de knop van de drukregelaar zonder de nominale druk van 16 MPa te overschrijden.

Wat is de maximale bedrijfsduur?

In S3-modus is de cyclus 30 seconden aan gevolgd door 270 seconden uit. De maximale continue bedrijfsduur is 180 seconden, gevolgd door een pauze van 360 seconden.

Hoe de hydraulische eenheid onderhouden?

Ververs de olie na de eerste 100 uur, daarna één keer per jaar of elke 1500 uur. Vervang regelmatig de filters. Houd het reservoir schoon en de aansluitkast van de motor waterdicht.

Wat te doen als de eenheid niet daalt of onstabiel daalt?

Reinig het filter van de elektromagnetische of handmatige klep en controleer de gasklep (stel deze af indien vastgelopen). Zorg ervoor dat de elektromagnetische spoel wordt bekrachtigd tijdens het dalen.

Waar vind ik technische ondersteuning en garantie?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING ZXDC12V-1.6KW-D-4L Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULISCH

ENERGIE-EENHEID

SERIE:ZXDC12V-1.6KW-D-XL

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

	Waarschuwing - Om het risico op letsel te verminderen, moeten gebruikers de volgende instructies lezen:Lees de gebruiksaanwijzing zorgvuldig door.
	CORRECTE VERWIJDERINGDit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een kliko-afvalbak doorkruistgeeft aan dat het product gescheiden afvalinzameling vereist in deEuropese Unie. Dit geldt voor het product en alle accessoiresgemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen nietweggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.inzamelpunt voor het recyclen van elektrische en elektronische apparaten.
	Dit product heeft beschermingsklasse III.
gelijkstroomGelijkstroom

INSTRUCTIES

De hydraulische aandrijfeenheid integreert een hogedruk tandwielpomp, DC-motor, multifunctioneel geïntegreerd blok, verschillende hydraulische kleppen, olietank en andere componenten organisch. Het is een typisch hydraulisch circuit van power up en stroom uit. Het tweede overdrukventiel van het systeem regelt de neerwaartse druk en de drukgecompenseerde stromingsklep past automatisch de valsnelheid aan. Dit product wordt veel gebruikt in kleine kiepwagens, hydraulische lieren, enz.

VOORZICHTIGHEID

De batterij moet voldoende vermogen hebben, een stroomsterkte van 200A en een spanning die overeenkomt met de machine.

Wanneer de hydraulische pomp van het voertuig een S3-werksysteem is, niet continu werking, 30 seconden om te starten, 270 seconden om te stoppen, het maximum werktijd van 180 seconden, intermitterend 360 seconden continu werktijd te lang is, zal leiden tot kortsluiting of schade aan de motor. Wanneer de hydraulische krachtbron die door ons bedrijf wordt geproduceerd de fabriek verlaat,

fabriek, de systeemdruk is ingesteld. Als er wijzigingen nodig zijn, kunnen gebruikers de systeemdruk zelf aanpassen via een

drukregelaarknop volgens de situatie. Toch kan het niet

de nominale druk (16 MPa) van het systeem overschrijden.

Controleer de aansluiting van de motor en de elektromagnetische klep zorgvuldig en het

is ten strengste verboden om een virtuele verbinding te maken.

Let er bij de eerste installatie en het debuggen op dat de

oliepeil in de olietank, en na een werkcyclus, de olietank

moet gevuld worden, maar mag niet te vol worden.

De aansluitdoos van de motor moet waterdicht en vochtbestendig zijn.

Bij de eerste aansluiting de motor voorzichtig schuin houden om de richting van de motor te controleren. Vanaf het achterste uiteinde van de motor is de rotatierichting tegen de klok in. Het is absoluut verboden om de motor te laten draaien zonder olie.

Wanneer de olietank gevuld is, moet de hydraulische olie worden gefilterd met een nauwkeurigheid van minimaal 25 µm.

De aandrijfeenheid kan geen onzuiverheden uit de hydraulische cilinder filteren.

Daarom moet de binnenkant van de hydraulische cilinder schoon zijn om het falen van de klep te voorkomen. De slangen moeten ook schoon zijn.

BEWAAR DEZE INSTRUCTIES

Actie	Enkel
spanning	12 V
Reservoircapaciteit	3/4/4,5/6/7/8/10/12/13/14/15/20 Kwart
Stroom	1,6 kW
Rotatiesnelheid	2600 toeren per minuut
Druk	16~20 MPa
Verkeer	1,1 ml/r
Tankmateriaal	Staal of kunststof
	Wit of zwartTankkleur

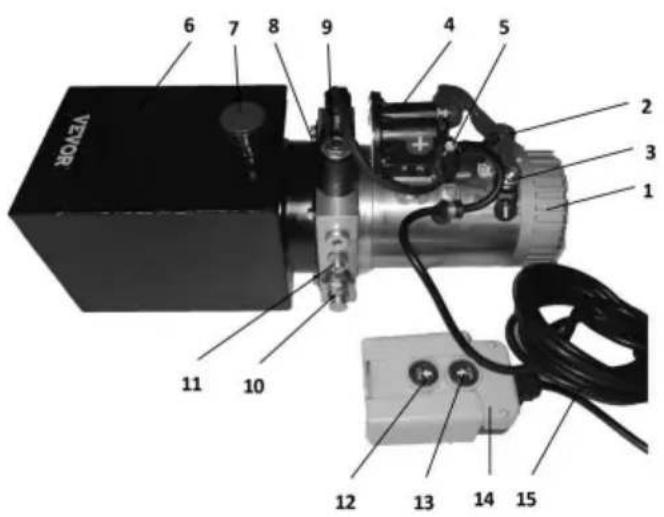

ONDERDELEN ILLUSTRATIE

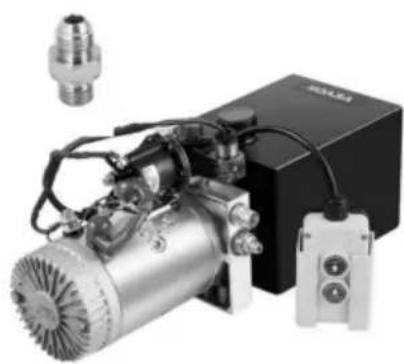

De Hydraulic Power Unit is volledig gemonteerd. Wordt geleverd met een draagbare afstandsbediening en 1 extra SAE#6-connectoren voor

vervanging. De hele power unit is eenvoudig te bedraden en eenvoudig te bedienen.

Onderdelenlijst
1 Elektronische motor	9 Normaal gesloten magneetventiel
2 De positieve pool van de elektronische motor 10 Overloopventiel
3 De negatieve pool van de elektronische motor 11 Gasklep
4 Relais	12 Omlaag-knop
5 De positieve pool van het relais	13 Omhoog-knop
6 Reservoir 14 Bedieningskast
7 Reservoirvuller 15 Besturingsdraad
8 Elektromagnetische spoel A	16 Olie-uitlaat

1. Vul hydraulische olie bij via 7 reservoirvulopeningen tot het 3 cm tot 5 cm is onder het bovenoppervlak van het reservoir.
2. De positieve pool van de voeding moet worden aangesloten op de

positieve pool van het relais, terwijl de negatieve pool van de voeding

moet worden aangesloten op de negatieve pool van de elektronische motor. De

De voedingsdraad moet een koperdraad zijn met een doorsnede van 20 tot 25 mm2

gebied.

1. Sluit de voeding correct aan en installeer vervolgens de olie

pijpleidingen. Druk vervolgens op de Omhoog-knop om de motor aan te zetten. De motor drijft

de oliepomp om druk te genereren en ervoor te zorgen dat olie wordt afgevoerd.

op de Omhoog-knop; de motor zou moeten stoppen met werken.

1. Druk aan het einde van de slag van de hydraulische cilinder op de knop Omlaag

knop voor olieretour. De motor hoeft in dit proces niet te werken. Dit

zal het indicatielampje van de elektromagnetische spoel doen oplichten, evenals

magnetische kracht genereren om op de elektromagnetische klep te duwen. Dit maakt het mogelijk

De olie scheurde en de hydraulische cilinder keerde terug naar zijn oorspronkelijke plaats.

1. Wanneer de motor werkt om olie af te voeren en druk te genereren, moet de elektromagnetische

spoel worden uitgeschakeld en moet het indicatielampje ervan branden.

niet licht

omhoog. GEMEEN STORINGEN EN PROBLEEMOPLOSSING

1. Ga niet onstabiel omhoog of omlaag.

a. Te laag oliepeil in de olietank; vul olie bij tot het aangegeven niveau.

b. De hydraulische krachtbron moet anti-slijtage hydraulische olie gebruiken met een

kinematische viscositeit van 22-46 mm2/s (50 °C). ISO VG46 wordt aanbevolen

wanneer de olietemperatuur lager is dan 50°C, terwijl ISO VG68 wordt aanbevolen

wanneer de olietemperatuur boven de 50°C is. De toegevoegde olie moet worden gefilterd

door een filter met een filtratienauwkeurigheid van 30um. Het olievolume moet 80% zijn

van de effectieve capaciteit van de olietank. De olietemperatuur is meestal

tussen -10\~80°C, en lagetemperatuur hydraulische olie moet worden gebruikt voor

extreem koude gebieden, zoals ISO VG32. Deze maatregelen kunnen effectief

Verleng de levensduur van het hydraulische systeem en de hydraulische componenten en verbeter

de stabiliteit en betrouwbaarheid van de hydraulische krachtbron.

c. Verstopt oliefilterscherm, was of vervang het filterscherm.

d. Onverzegelde of lekkende olie-aanzuigleiding, controleer de lekkage of de onverzegelde plaats, en repareer of vervang de pijp.

e. Ongesloten elektromagnetische klep of handklep, was de elektromagnetische klep en handklep vervangen of de olie vervangen.

1. Laat het niet vallen of laat het niet

onstabiel vallen. a. Geblokkeerde elektromagnetische klep of handklepfilterzeef, reinig het filterscherm en de elektromagnetische klep.

b. Gasklep geblokkeerd, stel de gasklep af.

1. Geen druk uitoefenen

a. Niet-afgedichte terugslagklep, was de terugslagklep of vervang de oliekeerring en olie.

EENVOUDIG INBEDRIJFSTELLINGSSCHEMA

1. Actuatoren en leidingen moeten schoon worden gehouden om te voorkomen dat er schadelijke stoffen of vreemd materiaal in het systeem terechtkomen.
2. Het reservoir moet voldoende gevuld zijn met olie. Correct bijvullen is nodig na bepaalde werkcycli. Het kan de oliepomp en de behuizing beschadigen als de oliepomp lucht aanzuigt.
3. De hydraulische olie moet worden vervangen na 100 uur werken, aangezien de eerste vulling. Vervolgens moet de hydraulische olie een keer worden vervangen per jaar of ongeveer 1500 werkuren.
4. De viscositeit van de hydraulische olie moet 22-46 mm2/s zijn.
5. Hydraulische olie met een hoge viscositeit moet worden gebruikt bij werkzaamheden bij hoge omgevingstemperaturen, terwijl hydraulische olie met een lage viscositeit moet worden gebruikt in een omgeving met lage temperaturen.

Technische ondersteuning en e-garantiecertificaat: www.vevor.com/support
