INSTRUKCJA OBSŁUGI ZXDC12V-1.6KW-D-4L Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
JEDNOSTKA HYDRAULICZNA
SERIA: ZXDC12V-1,6KW-D-XL
WSKAZÓ WKI X IS 3/4/4,5/6/7/8/10/12/13/14/15/20
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź poł owę”, „Poł owa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z gł ównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokł adnie sprawdzić, czy skład adając u nas zamówienie faktycznie oszczędzasz poł owę w porównaniu z gł ównymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
HYDRAULICZNY
JEDNOSTKA MOCY
SERIA: ZXDC12V-1,6KW-D-XL

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsł ugi. Wygląd produktu będzie zależał od produktu, który otrzymać es. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
| Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownicy muszą zapoznać się z treścią niniejszej instrukcji.Przeczytaj uważnie instrukcję obsł ugi. | |
![]() | PRAWIDŁOWA UTYLIZACJANiniejszy produkt podlega postanowieniom Dyrektywy Europejskiej2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kół kach oznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnia Europejska. Dotyczy produktu i wszystkich akcesoriówoznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą byćwyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki odpadów.punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu. |
![]() | Produkt ten posiada klasę ochrony III. |
| Prąd stały Prąd stały |
INSTRUKCJE
Zespół hydrauliczny integruje pompę zębatą wysokociśnieniową, silnik prądu stał ego, wielofunkcyjny blok zintegrowany, różne zawory hydrauliczne, zbiornik oleju i inne skł adników organicznie. Jest to typowy obwód hydrauliczny zasilania i wyłączenie zasilania. Drugi zawór bezpieczeństwa ukt adu steruje ciśnienie skierowane w dół i zawór przepł ywu z kompensacją ciśnienia automatycznie dostosowuje prędkość opadania. Ten produkt jest szeroko stosowany w małych wywrotki, wyciągarki hydrauliczne itp.
OSTROŻNOŚĆ
Moc akumulatora musi być wystarczająca, prąd 200A i napięcie do dopasuj maszynę.
Gdy pompa hydrauliczna pojazdu jest ukl adem roboczym S3, nie jest to ukl ad ciągł y operacja, 30 sekund do rozpoczęcia, 270 sekund do zakończenia, maks.
czas pracy 180 sekund, przerywany 360 sekund ciągł y
czas pracy będzie zbyt dł ugi, spowoduje zwarcie lub uszkodzenie silnika. W przypadku, gdy wyprodukowany przez naszą firmę agregat hydrauliczny opuści
fabrycznie, ciśnienie w układ adzie został o ustawione. Jeśli potrzebne są zmiany, użytkownicy mogą sami regulować ciśnienie w układ adzie za pomocą pokrętło regulatora ciśnienia w zależności od sytuacji. Nadal nie może przekroczyć ciśnienia znamionowego (16 MPa) układu. Dokł adnie sprawdź połączenie silnika i zaworu elektromagnetycznego. Surowo zabrania się wykonywania połączenia wirtualnego. Podczas pierwszej instalacji i debugowania
zwróć uwagę na zachowanie
poziom oleju w zbiorniku oleju, a po cyklu roboczym zbiornik oleju należy wypeł nić, ale nie można go przepel nić.
Skrzynka zaciskowa silnika powinna być wodoodporna i odporna na wilgoć.
Podczas pierwszego podłączania należy ostrożnie sprawdzić silnik, kierunek silnika. Od tylnego końca silnika, obrót
kierunek jest przeciwny do ruchu wskazówek zegara. Absolutnie zabronione jest odwracanie obroty silnika i bieg jał owy bez oleju.
Po napeł nieniu zbiornika oleju należy przefiltrować olej hydrauliczny za pomocą filtra dokł adność nie mniejsza niż 25μm.
Jednostka napędowa nie jest w stanie filtrować zanieczyszczeń wewnątrz cylindra hydraulicznego.
Dlatego wnętrze cylindra hydraulicznego musi być czyste, aby uniknąć awaria zaworu. Rurka musi być również czysta.
ZAPISZ TE INSTRUKCJE
PARAMETRY TECHNICZNE
| Dział anie | Pojedynczy |
| woltaż | 12 V |
| Pojemność zbiornika | 3/4/4,5/6/7/8/10/12/13/14/15/20 Kwarta |
| Moc 1,6 kW | |
| Prędkość obrotowa | 2600 obr./min. |
| Ciśnienie | 16~20 MPa |
| Ruch drogowy | 1,1 ml/obr. |
| Stal lub plastikMateriał zbiornika | |
| Kolor zbiornika | Biał y czy czarny |

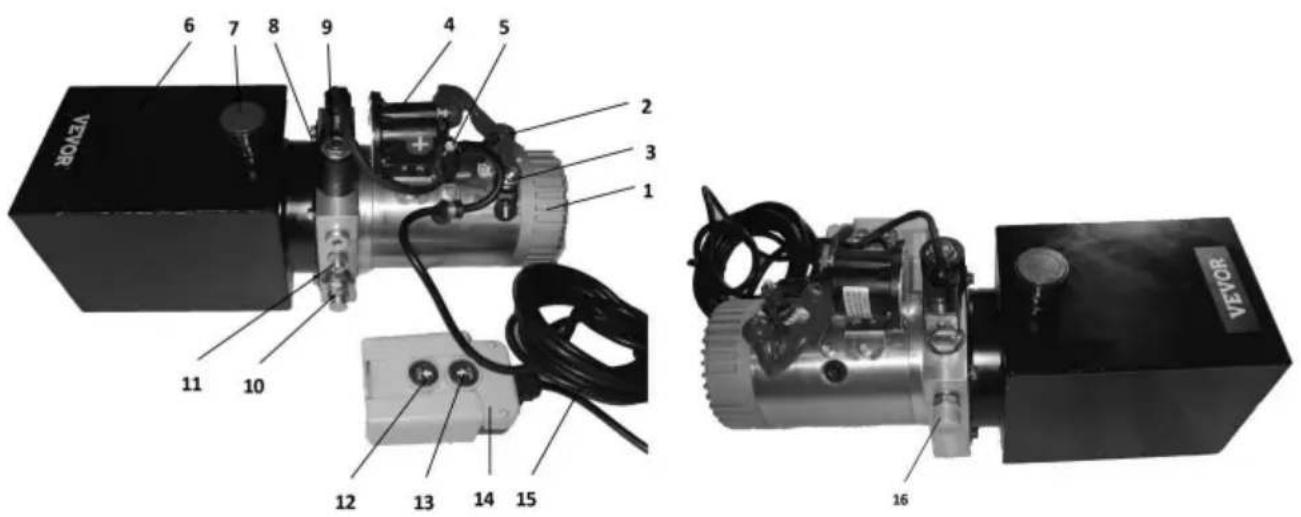

ILUSTRACJA CZEŚCI

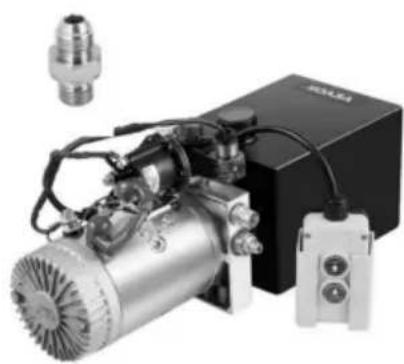

Jednostka hydrauliczna został a w peł ni zmontowana. Jest dostarczana z ręczny pilot zdalnego sterowania i 1 dodatkowe zł ącze SAE#6 do wymiana. Cał y zespół napędowy jest łatwy w okablowaniu i obsł udze.
| Lista części | |
| 1 Silnik elektroniczny | 9 Zawór elektromagnetyczny normalnie zamknięty |
| 2 Biegun dodatni silnika elektronicznego 10 Zawór przelewowy | |
| 3 Biegun ujemny silnika elektronicznego 11 Przepustnica | |
| 4 przekaźniki | 12 Przycisk w dół |
| 5. Biegun dodatni przekaźnika | 13 Przycisk w góre |
| 6 Zbiornik 14 Skrzynka sterownicza | |
| 7 Wypeł niacz zbiornika 15 Przewód sterujący | |
| 8 Cewka elektromagnetyczna A | 16 Wylot oleju |
- Proszę włać olej hydrauliczny z 7 wlewów zbiornika do poziomu 3-5 cm poniżej górnej powierzchni zbiornika.
- Biegun dodatni zasilacza należy podłączyć do
biegun dodatni przekaźnika, a biegun ujemny zasilania
powinien być podłączony do bieguna ujemnego silnika elektronicznego.
przewód zasilający musi być wykonany z drutu miedzianego o przekroju 20-25 mm2 obszar.
- Podt ącz prawidł owo zasilanie i zamontuj olej.
rurociągi. Następnie naciśnij przycisk Up, aby włączyć silnik. Silnik zasilany jest pompa olejowa do generowania ciśnienia i powodowania wypł ywu oleju. Zwolnij przycisk w góre; silnik powinien przestać pracować.
- Pod koniec ruchu sił ownika hydraulicznego naciśnij przycisk w dół
przycisk powrotu oleju. Silnik nie musi pracować w tym procesie. To
zaświeci się lampka kontrolna cewki elektromagnetycznej, a także
generować siłę magnetyczną, aby naciskać na zawór elektromagnetyczny. To pozwala
olej się obraca, a cylinder hydrauliczny wraca na swoje pierwotne miejsce.
- Podczas pracy silnika w celu wypompowania oleju i wytworzenia ciśnienia cewka
elektromagnetyczna musi być wyłączona, a jej kontrolka powinna się zapalić.
nie światło
w góre.WSPÓ LNE AWARIE I ROZWIĄZYWANIE PROBLEMÓW
- Nie podnosić się (przesuwać się do przodu) lub podnosić się (przesuwać się do przodu) niestabilnie.
a. Zbyt niski poziom oleju w zbiorniku; dolać oleju do podanego poziomu.
b. W jednostce hydraulicznej należy stosować olej hydrauliczny odporny na zużycie,
lepkość kinematyczna 22-46mm2 /s (50°C). Zalecana jest ISO VG46
gdy temperatura oleju jest niższa niż 50°C, zaleca się stosowanie oleju ISO VG68
gdy temperatura oleju przekracza 50°C. Dodany olej należy przefiltrować
przez filtr o dokł adności filtracji 30um. Objętość oleju powinna wynosić 80%
efektywnej pojemności zbiornika oleju. Temperatura oleju jest zwykle
w zakresie od -10 do 80°C, a do tego celu należy stosować olej hydrauliczny o niskiej temperaturze
ekstremalnie zimnych obszarach, takich jak ISO VG32. Środki te mogą skutecznie
wydł użyć żywotność ukt adu hydraulicznego i podzespoł ów hydraulicznych oraz poprawić
stabilność i niezawodność zespół u hydraulicznego. c. Zablokowany filtr oleju,
umyć lub wymienić filtr.
d. Nieszczelny lub nieszczelny przewód ssący oleju, sprawdź szczelność lub nieszczelność umieścić i naprawić lub wymienić rurę.
e. Niezamknięty zawór elektromagnetyczny lub zawór ręczny, umyj zawór elektromagnetyczny i zawór ręczny lub wymień olej.
- Nie upuszczać ani nie upuszczać
niestabilnie. a. Zablokowany zawór elektromagnetyczny lub filtr siatkowy zaworu ręcznego, wyczyścić ekran i zawór elektromagnetyczny.
b. Zablokowana przepustnica, wyreguluj przepustnicę.
- Nie wywieraj nacisku
a. Nieszczelny zawór zwrotny, umyj zawór zwrotny lub wymień uszczelkę olejową i olej.

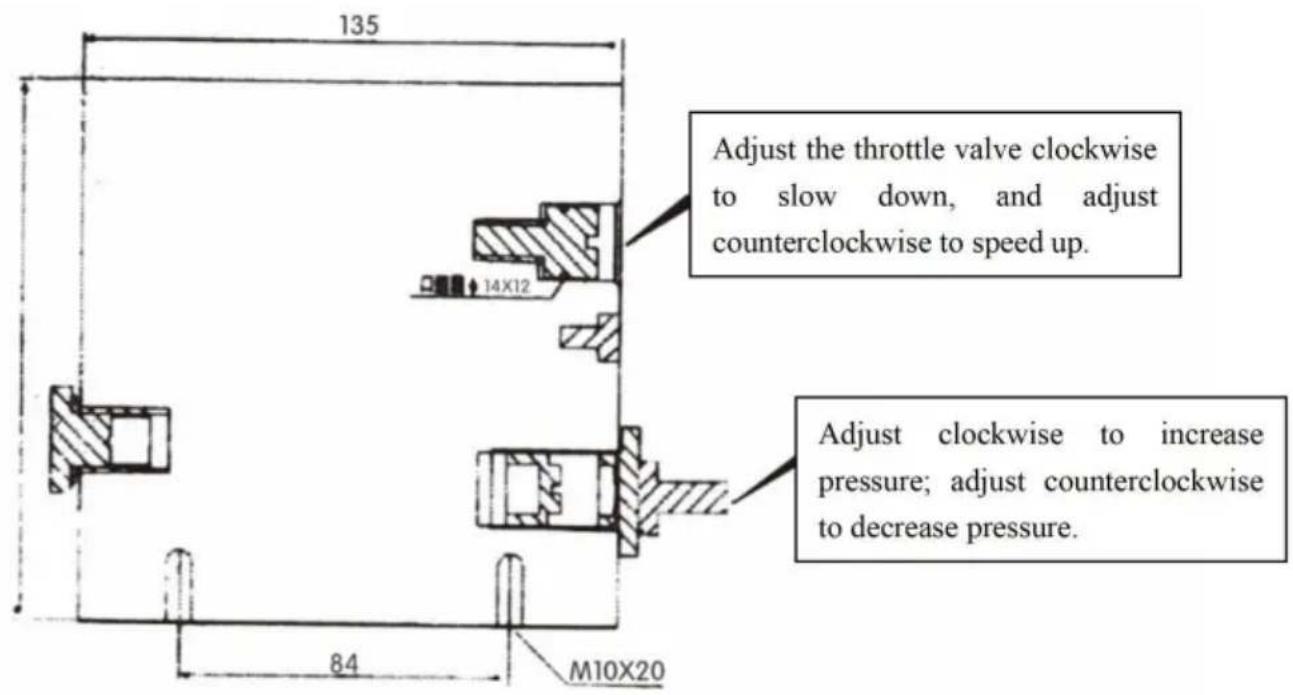

PROSTY SCHEMAT URUCHOMIENIA

- Sił owniki i rurociągi należy utrzymywać w czystości, aby zapobiec wprowadzaniu przedostania się do ukt adu obcych substancji.
- Zbiornik powinien być odpowiednio napeł niony olejem. Prawidł owe uzupeł nianie jest potrzebne po pewnych cyklach roboczych. Może uszkodzić pompę oleju i obudowa, jeśli pompa olejowa zasysa powietrze.
- Olej hydrauliczny należy wymienić po 100 godzinach pracy, ponieważ początkowego napeł nienia. Następnie olej hydrauliczny należy wymienić raz rocznie lub około o 1500 godzin pracy.
- Lepkość oleju hydraulicznego powinna wynosić 22-46mm2/s.
- W przypadku pracy w wysokich temperaturach należy stosować olej hydrauliczny o dużej lepkości. środowiska, podczas gdy w przypadku oleju hydraulicznego o niskiej lepkości należy stosować środowisko o niskiej temperaturze.
