Type de produit	Kit de consignation
Marque	Vevor
Modèle	ZT-D1
Dimensions	300 x 270 x 110 mm
Matériau du sac de transport	Polyester
Matériau des cadenas	Acier
Matériau des moraillons	Acier revêtu de PA (polyamide)
Matériau des verrouillages de disjoncteur	Nylon PA, polypropylène, acier chromé
Nombre de cadenas de sécurité	4 (avec 2 clés chacun)
Nombre de consignations de verrouillage	30
Nombre de moraillons	3 (modèles K01, K02, K42)
Nombre de verrouillages de disjoncteur	9 (modèles D01, J11, J12, J14, D41)
Nombre d'attaches de câble	46
Sac de transport	Oui, dimensions 280 x 90 x 250 mm
Fonction principale	Verrouillage et étiquetage pour sécuriser les équipements électriques
Utilisation	Industriel, maintenance, chantier
Sécurité	Verrouillage multiple possible, étiquettes d'avertissement incluses
Entretien	Nettoyer avec un chiffon sec, inspecter avant chaque utilisation
Garantie	Consulter le certificat de garantie électronique
Assistance	www.vevor.com/support

FOIRE AUX QUESTIONS - ZT-D1 Vevor

Comment utiliser le kit de consignation Vevor ZT-D1 ?

Pour utiliser le kit, commencez par identifier l'équipement à verrouiller. Utilisez un cadenas de sécurité pour verrouiller le moraillon ou le verrouillage de disjoncteur approprié. Apposez une étiquette d'avertissement. Seul la personne ayant posé le cadenas peut le retirer. Consultez le manuel pour plus de détails.

Que contient le kit de consignation ZT-D1 ?

Le kit contient 4 cadenas de sécurité (avec 2 clés chacun), 30 consignations de verrouillage, 3 moraillons en acier revêtu de PA, 9 verrouillages de disjoncteur de différents modèles, 46 attaches de câble et un sac de transport en polyester.

Quels types de disjoncteurs sont compatibles avec les verrouillages ?

Les verrouillages sont compatibles avec la plupart des disjoncteurs européens et asiatiques, y compris les disjoncteurs unipolaires et multipolaires, les MCCB de petite et moyenne taille, et les disjoncteurs miniatures. Vérifiez les dimensions des trous et l'espacement.

Comment installer un verrouillage de disjoncteur ?

Pour le modèle BD-D01 par exemple, placez le verrouillage sur la languette de l'interrupteur, serrez la vis moletée pour le fixer solidement, puis tirez le couvercle et verrouillez avec un cadenas. Le diamètre de l'anse du cadenas doit être ≤ 7 mm.

Puis-je utiliser plusieurs cadenas sur un même point de verrouillage ?

Oui, certains moraillons et verrouillages permettent d'accueillir 2 à 4 cadenas simultanément pour un verrouillage multiple, ce qui permet à plusieurs personnes de verrouiller l'équipement.

Quelles sont les précautions de sécurité à respecter ?

Portez des lunettes de sécurité et des gants lors de l'assemblage. Ne vous asseyez pas ou ne montez pas sur l'équipement. Inspectez les pièces avant chaque utilisation. Ne dépassez pas les capacités indiquées. Gardez les enfants à l'écart.

Comment nettoyer et entretenir le kit ?

Nettoyez le sac et les pièces avec un chiffon sec. N'utilisez pas de produits chimiques agressifs. Inspectez régulièrement les cadenas et les verrouillages pour détecter toute usure ou dommage. Remplacez les pièces défectueuses.

Où puis-je trouver la notice complète ?

La notice complète est disponible au format PDF sur le site notice-facile.com ou sur le site du fabricant www.vevor.com/support. Vous pouvez également demander une traduction.

Le kit est-il adapté à une utilisation industrielle ?

Oui, ce kit de consignation est conçu pour un usage industriel, notamment pour la maintenance et la sécurisation des équipements électriques. Il respecte les normes de sécurité.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service après-vente via www.vevor.com/support. Munissez-vous de votre preuve d'achat et du numéro de modèle ZT-D1. La garantie couvre les défauts de fabrication.

MODE D'EMPLOI ZT-D1 Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

Lisez ce document avant d'utiliser ce produit. Ne pas le faire peut entraîner des blessures graves.

Précautions de montage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité et des gants de travail pendant l'assemblage.
3. Gardez la zone de rassemblement propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l'assemblage.
5. Ne vous rassemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent uniquement aux produits correctement et complètement assemblés.
7. Assemblez-le sur une surface plane, de niveau, dure et lisse, capable de supporter en toute sécurité le kit de consignation et d'étiquetage.
8. Pour plus d'informations concernant les pièces répertoriées dans les pages suivantes, veuillez vous référer au schéma d'assemblage du manuel. Déballez et séparez toutes les pièces dans une zone de travail propre.

Précautions d'utilisation

1. NE PAS S'ASSEOIR OU SE TENIR DEBOUT SUR CET ARTICLE.
2. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer à proximité de cet article.
3. Ne dépassez pas les capacités.
4. kit de verrouillage et d'étiquetage entièrement chargé.
5. Utiliser uniquement comme prévu.
6. Inspectez avant chaque utilisation ; ne pas utiliser si les pièces sont desserrées ou endommagées.

CONSERVEZ CE MANUEL

PARAMÈTRES DU PRODUIT

Modèle	ZT-D1
Nombre d' ensembles _ _	47
Taille du produit	3 00* 27 0* 110 mm

LISTE DES PIÈCES

Nom	Code	quan
Sac à main	/	1
Cadenas de sécurité	G01 (2 clés par se	4
Consignation de verrouillage	P01	30
Moraillon en acier revêtu de	K01	1
	K02	1
Moraillon en acier recouvert	K42	1
Verrouillage de disjoncteur	D01	2
Verrouillage du disjoncteur à	J11	2
	J12	2
Verrouillage de disjoncteur miniature multifonction	J14	2
Verrouillage du disjoncteur moy	D41	1
Attache de câble	/	46

INSTRUCTIONS

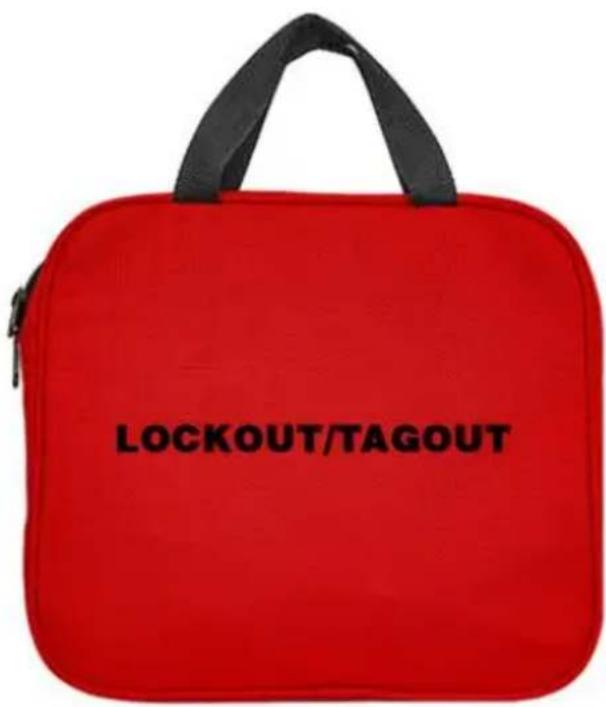

Sac à main

Matériel : tissus en polyester

Dimensions : 280*90*250 mm

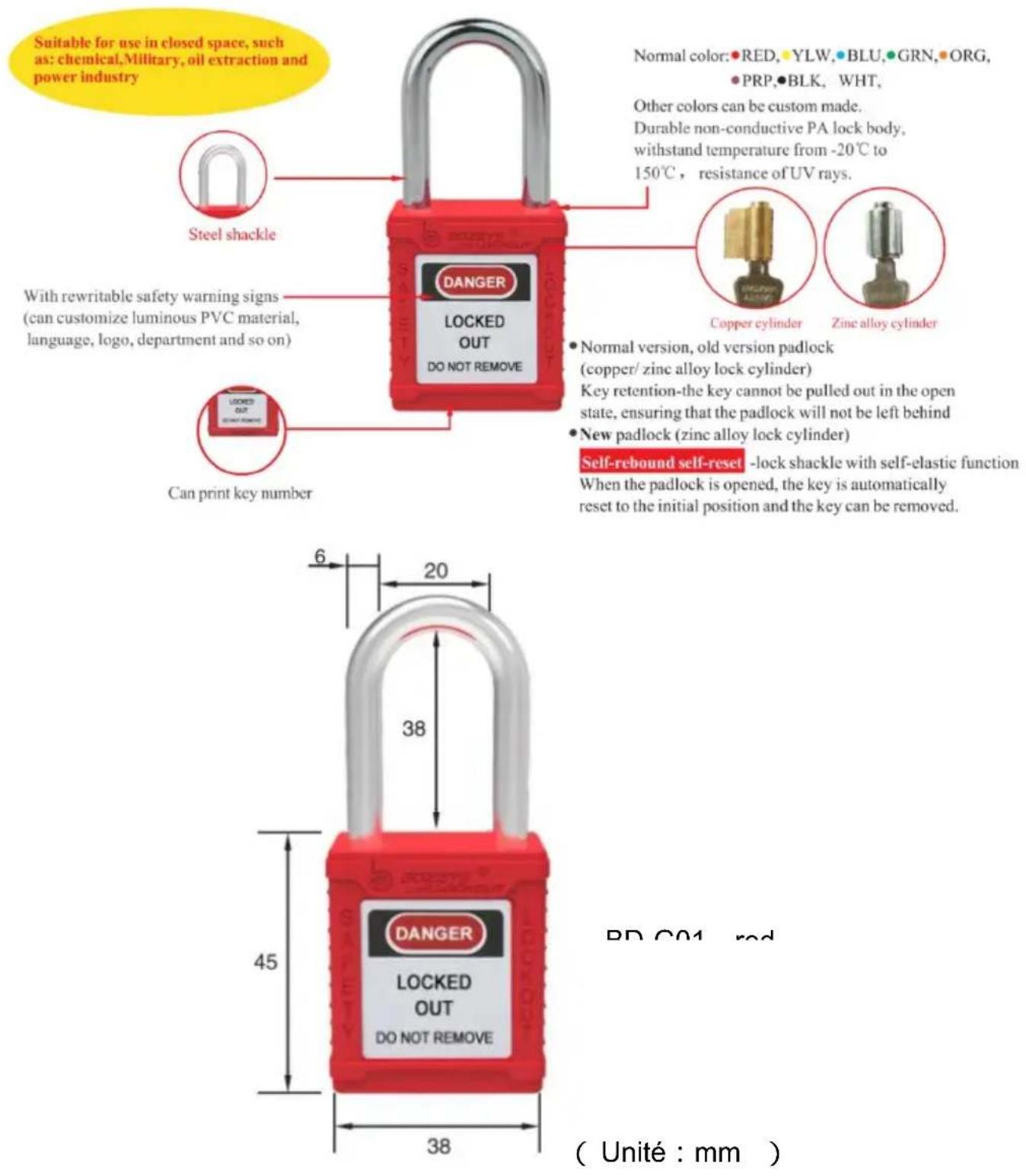

CADENAS DE SÉCURITÉ

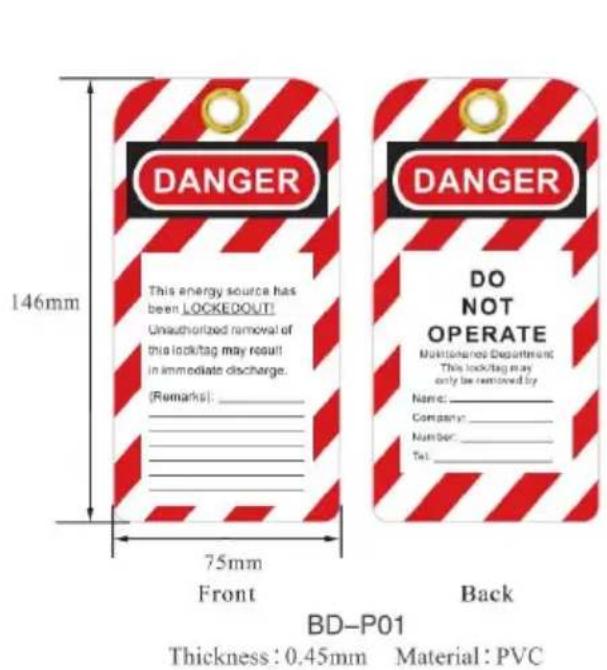

a. Le verrouillage et l'étiquetage peuvent être utilisés pour effectuer un contrôle holistique de l'équipement afin de protéger les travailleurs contre les accidents et l'équipement contre les dommages. b. Utiliser avec un cadenas pour rappeler que l'appareil a été verrouillé et ne doit pas être utilisé. Cela ne peut être ouvert que par celui qui le verrouille. Cela permet aux gens de savoir qui le verrouille et de savoir qu'il y a un danger à faire fonctionner l'appareil. c. Sur l'étiquette, vous pouvez voir « Danger/Ne pas utiliser/Attention », etc., langage d'avertissement de sécurité et également « Nom / département/Date » etc., vide à remplir. d. Offrez une personnalisation de la langue.

Moraillon en acier enduit de PA

Fabriqué à partir de plastique d'ingénierie moulé par injection de PA, galvanisé

surface antirouille.

b, diamètre du trou de verrouillage : 10,5 mm (2/5").

c. Diamètre de la manille de verrouillage : 25 mm (1") et 38 mm (1,5").

d. Comme le matériau en acier inoxydable sur mesure, le modèle de plus « S ».

Moraillon de verrouillage en nylon

a. Alliage d'aluminium hautement résistant au feu. b. Appliquer aux endroits où une isolation et un verrouillage de l'alimentation électrique sont nécessaires et qui ont des exigences élevées en matière de corrosion et d'antidéflagrant.

Ouverture : pousser de haut en bas.

e. Fabriqué à partir de nylon PA renforcé de plastique technique. f. Convient à la plupart des types existants de disjoncteurs européens et asiatiques. g. Facilement installé à l'aide d'un bouton poussoir ou d'un rouleau rotatif. h. Disponible pour disjoncteur unipolaire et multipolaire.

i. Il est recommandé de l'utiliser en combinaison avec un cadenas pour plus de sécurité.

j. Peut utiliser des cadenas avec un diamètre d'anse allant jusqu'à 7 mm.

Part Code	Description
BD-D01	POS (Pin Out Standard), hole spacing 12 mm

a. Fabriqué à partir de polypropylène PP robuste et de PA modifié aux chocs. b. Utilisez la vis moletée pour serrer solidement le verrouillage sur la languette de l'interrupteur, puis tirez le couvercle et verrouillez-le. Endroit pour empêcher la pièce de se desserrer. c. Le nouveau design de la lame offre une prise plus serrée avec moins de sur la vis moletée. d. Les taquets amovibles élargissent la gamme de disjoncteurs applicables. e. Les consignations peuvent accepter des cadenas avec un diamètre d'anse allant jusqu'à 7 mm.

a. Fabriqué à partir de nylon PA renforcé de plastique technique et vis en acier chromé. b. Avec vis de verrouillage, peut être verrouillé sans outils. c. Largement utilisé : applicable à toutes sortes de MCCB de petite et moyenne taille, et tout disjoncteur miniature. d. Peut être une marque d'acier inoxydable personnalisée.

a. Fabriqué à partir de polypropylène robuste. b. Conception à double ouverture et verrouillage hexagonal, adaptée à tous les types de fiches industrielles. c. Peut accueillir 2 à 4 cadenas avec un diamètre d'anse inférieur à 7 mm pour verrouiller en même temps.

Importé aux États-Unis : Sanven Technology Ltd.

Technique Assistance et certificat de garantie électronique
