ZT-D1 - Kit di blocco Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit di blocco
Marca	Vevor
Modello	ZT-D1
Dimensioni	300 x 270 x 110 mm
Materiale della borsa da trasporto	Poliestere
Materiale dei lucchetti	Acciaio
Materiale dei chiavistelli	Acciaio rivestito in PA (poliammide)
Materiale dei blocca interruttori	Nylon PA, polipropilene, acciaio cromato
Numero di lucchetti di sicurezza	4 (con 2 chiavi ciascuno)
Numero di blocchi di sicurezza	30
Numero di chiavistelli	3 (modelli K01, K02, K42)
Numero di blocca interruttori	9 (modelli D01, J11, J12, J14, D41)
Numero di fascette per cavi	46
Borsa da trasporto	Sì, dimensioni 280 x 90 x 250 mm
Funzione principale	Blocco e etichettatura per mettere in sicurezza le apparecchiature elettriche
Utilizzo	Industriale, manutenzione, cantiere
Sicurezza	Blocco multiplo possibile, etichette di avvertenza incluse
Manutenzione	Pulire con un panno asciutto, ispezionare prima di ogni utilizzo
Garanzia	Consultare il certificato di garanzia elettronico
Assistenza	www.vevor.com/support

Domande frequenti - ZT-D1 Vevor

Come utilizzare il kit di blocco Vevor ZT-D1?

Per utilizzare il kit, iniziare identificando l'apparecchiatura da bloccare. Utilizzare un lucchetto di sicurezza per bloccare il chiavistello o il blocco interruttore appropriato. Applicare un'etichetta di avvertenza. Solo la persona che ha messo il lucchetto può rimuoverlo. Consultare il manuale per maggiori dettagli.

Cosa contiene il kit di blocco ZT-D1?

Il kit contiene 4 lucchetti di sicurezza (con 2 chiavi ciascuno), 30 blocchi di sicurezza, 3 chiavistelli in acciaio rivestito in PA, 9 blocca interruttori di diversi modelli, 46 fascette per cavi e una borsa da trasporto in poliestere.

Quali tipi di interruttori sono compatibili con i blocchi?

I blocchi sono compatibili con la maggior parte degli interruttori europei e asiatici, inclusi interruttori unipolari e multipolari, MCCB di piccola e media taglia e interruttori miniaturizzati. Verificare le dimensioni dei fori e la spaziatura.

Come installare un blocco interruttore?

Per il modello BD-D01, ad esempio, posizionare il blocco sulla linguetta dell'interruttore, serrare la vite zigrinata per fissarlo saldamente, quindi tirare il coperchio e bloccare con un lucchetto. Il diametro dell'arcione del lucchetto deve essere ≤ 7 mm.

Posso utilizzare più lucchetti sullo stesso punto di blocco?

Sì, alcuni chiavistelli e blocchi consentono di ospitare da 2 a 4 lucchetti contemporaneamente per un blocco multiplo, consentendo a più persone di bloccare l'apparecchiatura.

Quali precauzioni di sicurezza osservare?

Indossare occhiali di sicurezza e guanti durante il montaggio. Non sedersi o salire sull'apparecchiatura. Ispezionare le parti prima di ogni utilizzo. Non superare le capacità indicate. Tenere i bambini lontani.

Come pulire e mantenere il kit?

Pulire la borsa e le parti con un panno asciutto. Non utilizzare prodotti chimici aggressivi. Ispezionare regolarmente lucchetti e blocchi per rilevare eventuali usure o danni. Sostituire le parti difettose.

Dove posso trovare il manuale completo?

Il manuale completo è disponibile in formato PDF sul sito notice-facile.com o sul sito del produttore www.vevor.com/support. È possibile richiedere anche una traduzione.

Il kit è adatto per un uso industriale?

Sì, questo kit di blocco è progettato per un uso industriale, in particolare per la manutenzione e la messa in sicurezza delle apparecchiature elettriche. Rispetta le norme di sicurezza.

Cosa fare se un pezzo è mancante o danneggiato?

Contattare il servizio post-vendita tramite www.vevor.com/support. Tenere a portata di mano la prova d'acquisto e il numero modello ZT-D1. La garanzia copre i difetti di fabbricazione.

MANUALE UTENTE ZT-D1 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT DI TAGOUT DI BLOCCO MANUALE D'USO

MODELLO: ZT-D1

Leggere questo materiale prima di utilizzare questo prodotto. In caso contrario si potrebbero causare lesioni gravi.

Precauzioni per il montaggio

1. Assemblare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza e guanti da lavoro durante il montaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante il montaggio.
5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o farmaci.
6. Le funzionalità del prodotto si applicano solo ai prodotti correttamente e completamente assemblati.
7. Montare su una superficie piana, livellata, dura e liscia in grado di sostenere in modo sicuro il kit di lockout tagout.
8. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita.

Usare precauzioni

1. NON SEDERSI O STARE IN PIEDI SU QUESTO ARTICOLO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo oggetto.
3. Non superare le capacità.
4. Utilizzare solo su una superficie piana, livellata, dura e liscia in grado di supportare in sicurezza un kit di lockout tagout completamente carico.
5. Utilizzare solo come previsto.
6. Ispezionare prima di ogni utilizzo; non utilizzare se le parti sono allentate o danneggiate.

CONSERVA QUESTO MANUALE

PARAMETRI DEL PRODOTTO

Modello	ZT-D1
Numero di set _ _	47
Taglia del prodotto	3 00* 27 0* 110 mm

ELENCO DELLE PARTI

Nome	Codice	quan
Borsetta	/	1

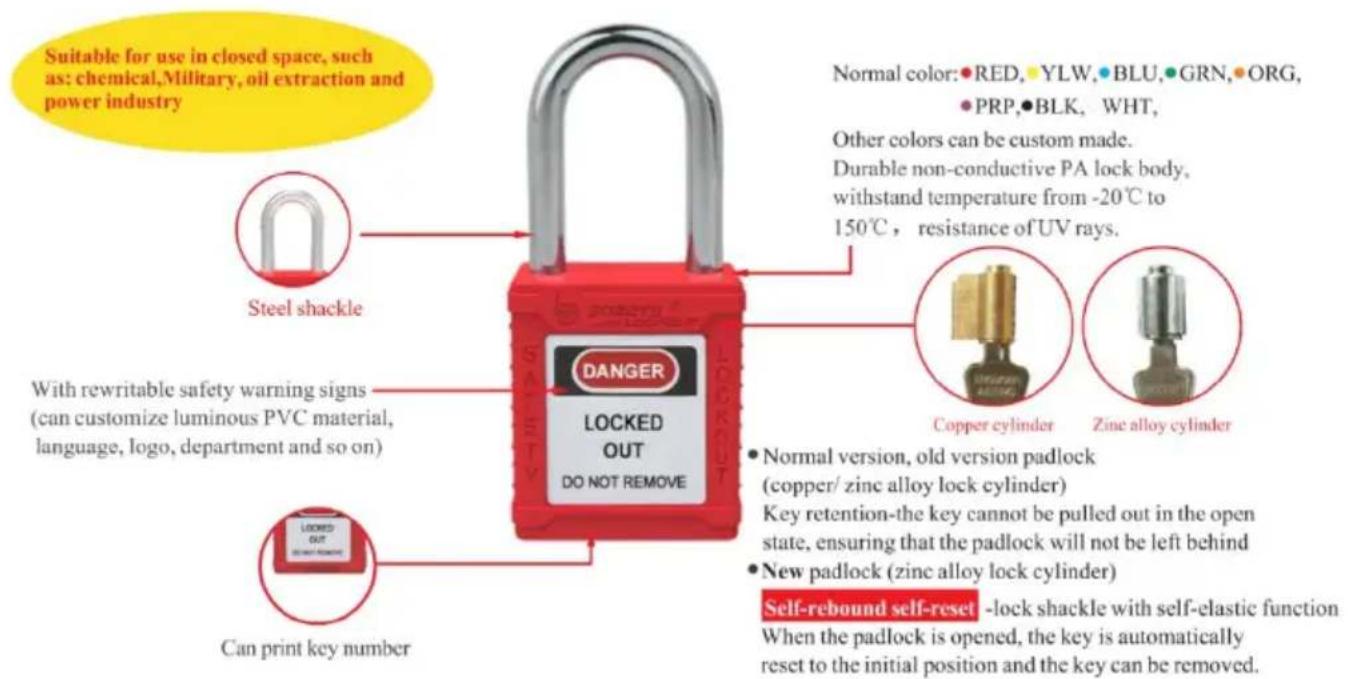

Lucchetto di sicurezza	G01 (2chiavi per	4
Tagout di blocco	P01	30
Chiusura in acciaio rivestito in	K01	1
	K02	1
Chiusura in acciaio rivestito in	K42	1
Blocco dell'interruttore	D01	2
Blocco dell'interruttore a pinz	D11	2
	D12	2
Blocco interruttore miniaturizzat multifunzione	D14	2
Blocco medio dell'interruttore	D41	1
Fascetta	/	46

ISTRUZIONI

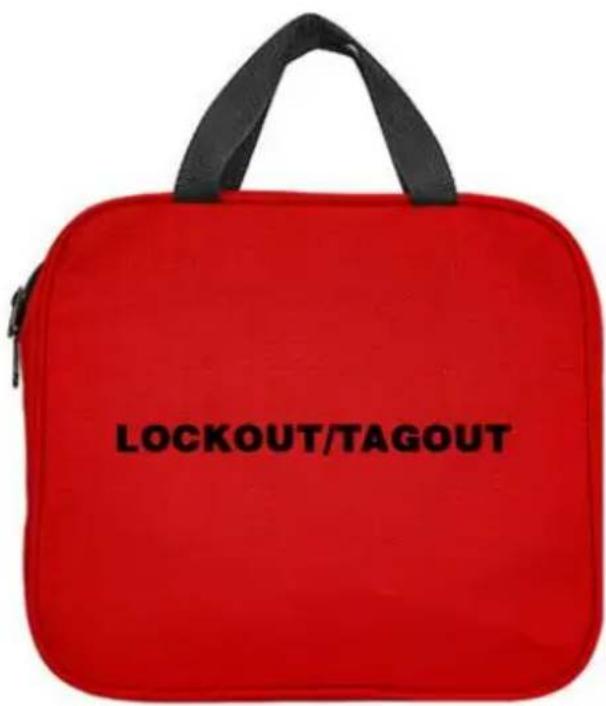

Borsetta

Materiale: tessuti in poliestere

Dimensioni: 280 x 90 x 250 mm

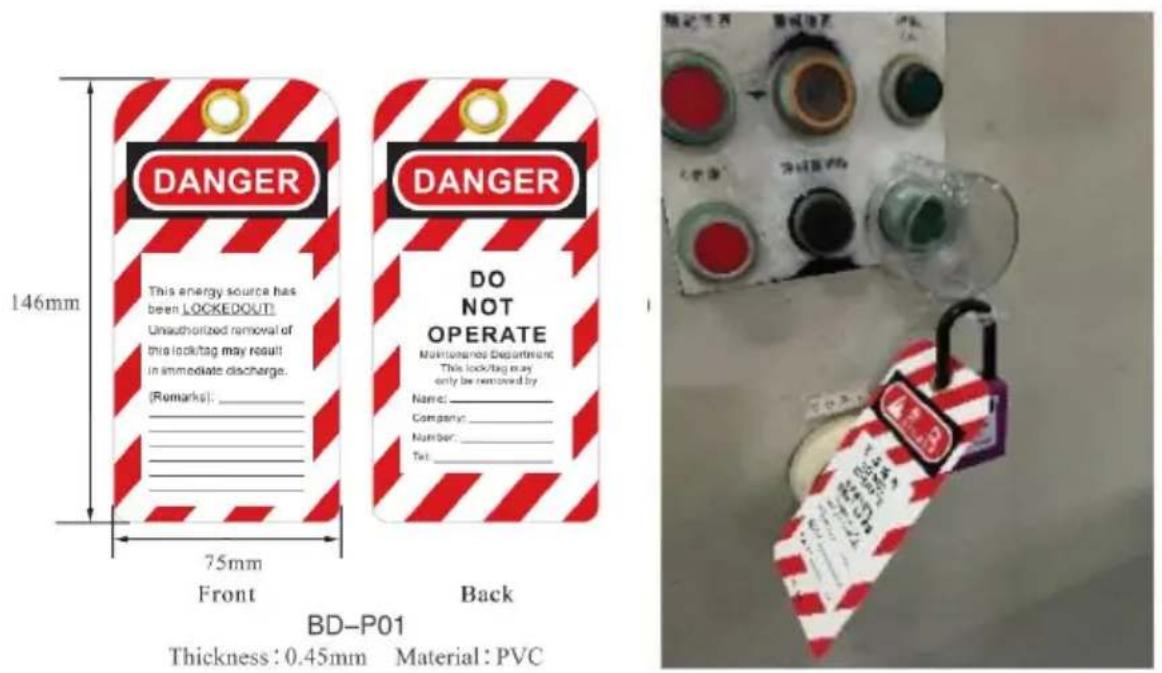

a. Il tagout di blocco può essere utilizzato per effettuare un controllo olistico dell'attrezzatura per proteggere i lavoratori dagli incidenti e l'attrezzatura da eventuali danni.

b. Utilizzare con lucchetto per ricordare che il dispositivo è stato bloccato e può essere utilizzato. Può solo essere aperto da chi lo chiude. Permette alle persone di sapere chi lo blocca e di sapere che è pericoloso utilizzare il dispositivo.

c. Sull'etichetta è possibile visualizzare la lingua degli avvisi di sicurezza "Pericolo/Non utilizzare/Attenzione" ecc. e anche lo spazio vuoto "Nome / reparto/data" ecc. da compilare.

d. Offri la personalizzazione della lingua.

a. Realizzato in plastica tecnica nylon PA stampaggio ad iniezione, zincato

superficie antiruggine.

b. Diametro del foro di blocco: 10,5 mm (2/5 ").

c. Diametro del grillo della serratura: 25 mm (1 ") e 38 mm (1,5 ")

d. Come il materiale in acciaio inossidabile su misura, il modello diet "S".

a. Lega di alluminio ad alta resistenza al fuoco. b. Applicare in luoghi in cui è necessario l'isolamento e il blocco dell'energia elettrica e presenta requisiti elevati in termini di corrosione protezione contro le esplosioni,

Apertura: spingere su e giù.

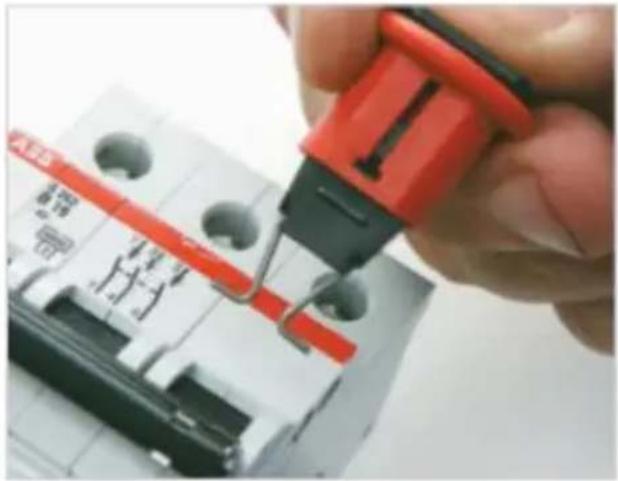

e. Realizzato in nylon PA rinforzato con plastica tecnica. f. Adatto alla maggior parte dei tipi esistenti di interruttori automatici europei asiatici. g. Facilmente installabile con l'aiuto di un pulsante o ruotando il rullo. h. Disponibile per interruttore unipolare e multipolare

i. Consigliato l'uso in combinazione con un lucchetto per una maggiore sicurezza. j. Può utilizzare lucchetti con diametro dell'arco fino a 7 mm.

Part Code	Description
BD-D01	POS (Pin Out Standard), hole spacing 12 mm

a. Realizzato in robusto polipropilene PP e PA modificato antiurto. b. Utilizzare la vite a testa zigrinata per fissare saldamente il dispositivo di bloccaggio sulla linguetta dell'interruttore, quindi tirare il coperchio e bloccarlo in posizione per evitare che il morsetto si allenti. c. Il nuovo design della lama offre una presa più salda con una minore coppia della vite ad alette. d. Le tacchette rimovibili ampliano la gamma di interruttori applicabili.

e. I dispositivi di bloccaggio possono accogliere lucchetti con diametro dell'arco a 7 mm.

a. Realizzato in nylon PA rinforzato con plastica tecnica e vite in ottone cromato. b. Con viti di bloccaggio, può essere bloccato senza attrezzi. c. Ampiamente usato: applicabile a tutti i tipi di MCCB di piccole e medie dimensioni e qualsiasi interruttore automatico. d. Può essere personalizzato il marchio dell'acciaio inossidabile.

a. Realizzato in robusto polipropilene. b. Design a doppia apertura ed esagonale, adatto a tutti i tipi di spine industriali. c. Può ospitare lucchetti da 2 a 4 pezzi con diametro dell'arco inferiore a 7 mm per bloccarlo a livello contemporaneamente.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importato negli Stati Uniti: Sanven Technology Ltd.

Supporto tecnico e certificato di garanzia elettronica
