BD-X07-D41 - Kit di blocco Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit di blocco e etichettatura (Lockout Tagout)
Marca	Vevor
Modello	BD-X07-D41
Numero di set	59 pezzi
Dimensioni del prodotto	500 × 420 × 225 mm
Materiale della stazione	Piastra in acciaio con rivestimento plastico a spruzzo ad alta temperatura
Numero di lucchetti di sicurezza	12 (con 2 chiavi ciascuno)
Tipi di dispositivi inclusi	Catenacci in acciaio, bloccaggi per interruttori automatici miniaturizzati, bloccaggi per interruttori a leva, blocco per presa elettrica, borsa di consegna, bloccaggi per rubinetti a sfera e valvole, blocco cavo regolabile, fascette per cavi
Utilizzo previsto	Controllo olistico delle attrezzature per proteggere lavoratori e attrezzature da incidenti
Precauzioni di sicurezza	Non sedersi o stare in piedi sopra, non permettere ai bambini di giocare nelle vicinanze, ispezionare prima di ogni utilizzo, non superare le capacità
Montaggio	Su una superficie piana, dura e liscia; seguire le istruzioni di montaggio
Manutenzione	Pulire con un panno umido, conservare in un luogo asciutto
Contenuto della stazione	Stazione di gestione delle consegne (1), lucchetti (12), catenacci (4), bloccaggi per interruttori (12), blocco presa (1), borsa (1), bloccaggi per valvole (3), blocco cavo (1), fascette per cavi (46)
Personalizzazione	Pannello personalizzabile, etichette di avvertimento, lingua personalizzabile
Lingue disponibili	FR, DE, EN, ES, IT, NL, PL, SV e molte altre
Garanzia	Assistenza tecnica e certificato di garanzia elettronico tramite www.vevor.com/support

Domande frequenti - BD-X07-D41 Vevor

Come installare la stazione di blocco?

Fissare la stazione con viti su una superficie piana e stabile. Assicurarsi che sia ben fissata e che possa sostenere il peso dei dispositivi. Seguire le istruzioni di montaggio fornite.

Quanti lucchetti sono inclusi nel kit?

Il kit contiene 12 lucchetti di sicurezza, ciascuno con 2 chiavi, per un totale di 24 chiavi.

I bloccaggi per interruttori sono compatibili con tutti i modelli?

I bloccaggi sono progettati per la maggior parte degli interruttori europei e asiatici. Controllare le dimensioni: BD-D11 (maniglia ≤18mm), BD-D12 (≤42mm), BD-D13 (≤72mm), BD-D17 (maniglia <12mm).

Qual è la capacità di carico massima del kit?

Il kit non ha una capacità di carico specifica poiché si tratta di dispositivi di blocco. Non superare i limiti indicati per ogni componente (es: cavo da 1,8 m che supporta temperature da -46°C a 149°C).

Come personalizzare le etichette del kit?

Le etichette di avvertimento hanno campi vuoti per nome, reparto e data. È possibile compilarli manualmente. È disponibile anche la personalizzazione della lingua su richiesta.

Posso utilizzare questo kit per apparecchiature elettriche?

Sì, il kit è progettato per il blocco delle fonti di energia, comprese quelle elettriche. Utilizzare i bloccaggi per interruttori e prese appropriati per isolare l'alimentazione in sicurezza.

I catenacci sono resistenti alla ruggine?

Sì, i catenacci sono in acciaio con rivestimento PA e superficie antiruggine zincata. Resistono alla corrosione in condizioni normali.

Quale tipo di lucchetto è consigliato con questo kit?

Utilizzare lucchetti con diametro dell'asta fino a 7 mm per la maggior parte dei dispositivi. I lucchetti inclusi (12) sono adatti a tutti i componenti.

Come pulire e mantenere il kit?

Pulire i componenti con un panno umido e un detergente delicato. Conservare il kit in un luogo asciutto e al riparo dalla polvere. Controllare regolarmente lo stato delle parti prima di ogni utilizzo.

Dove posso trovare pezzi di ricambio per il kit?

Contattare il servizio post-vendita tramite www.vevor.com/support per ottenere pezzi di ricambio o informazioni sulla garanzia elettronica.

MANUALE UTENTE BD-X07-D41 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

KIT DI TAGOUT DI BLOCCO MANUALE D'uso

MODELLO: BD-X07-D41

Leggere questo materiale prima di utilizzare questo prodotto. In ca contrario si potrebbero causare lesioni gravi.

Precauzioni per il montaggio

1. Assemblare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza e guanti da lavoro durante il monta
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante il montaggio.
5. Non montare in caso di stanchezza o sotto l'effetto di alcol, drogr farmaci.
6. Le funzionalità del prodotto si applicano solo ai prodotti correttamer completamente assemblati.
7. Montare su una superficie piana, livellata, dura e liscia in grado d sostenere in modo sicuro il kit di lockout tagout.
8. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manua Scartare e separare tutte le parti in un'area di lavoro pulita.

Usare precauzioni

1. NON SEDERSI O STARE IN PIEDI SU QUESTO ARTICOLO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo oggetto.
3. Non superare le capacità.
4. Utilizzare solo su una superficie piana, livellata, dura e liscia in gr supportare in sicurezza un kit di lockout tagout completamente carica
5. Utilizzare solo come previsto.
6. Ispezionare prima di ogni utilizzo; non utilizzare se le parti sono allentate o danneggiate.

CONSERVA QUESTO MANUALE

PRODUCT PARAMETER

Modello	BD-X07-D41
Numero di set __	59
Taglia del prodotto	500*420*225 mm

PARTS LIST

Nome	Codice	quantità
Stazione di gestione del blocco	X07	1
Lucchetto di sicurezza	G01 (2chiavi per serratura)	12
Tagout di blocco	P01	46
Chiusura in acciaio rivestito in	K01	2
	K02	2
Blocco dell'interruttore miniaturizzato	D03	2
Blocco dell'interruttore a pinza	D11D12	22
	D13	2
Blocco interruttore miniaturizzato multifunzione	D14	2
Blocco medio dell'interruttore	D17	1
Blocco dell'interruttore su piccol scala	D20	2
Blocco della presa elettrica	D43	1
Borsa di blocco	D71	1
Blocco regolabile della valvola sfera	F01	1
Blocco regolabile della valvola saracinesca	F11	2
Blocco del cavo regolabile	L11	1
Fascetta	/	46

INSTRUCTIONS

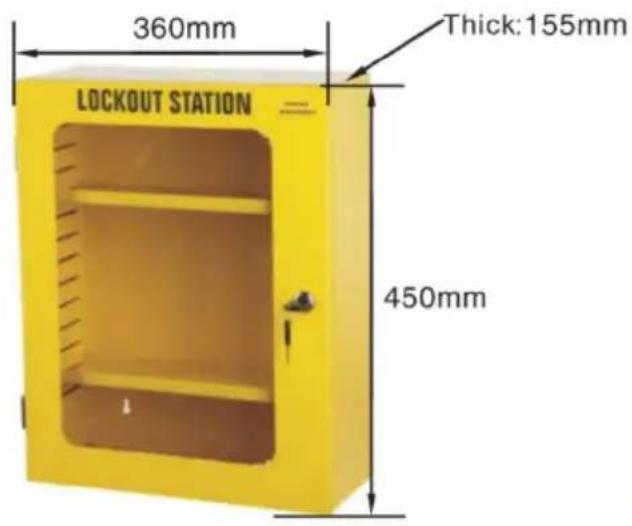

STAZIONE DI GESTIONE DEL BLOCCO

UN. Realizzato in lamiera d'acciaio per trattamento plastico a spruzzo superficiale ad alta temperatura.

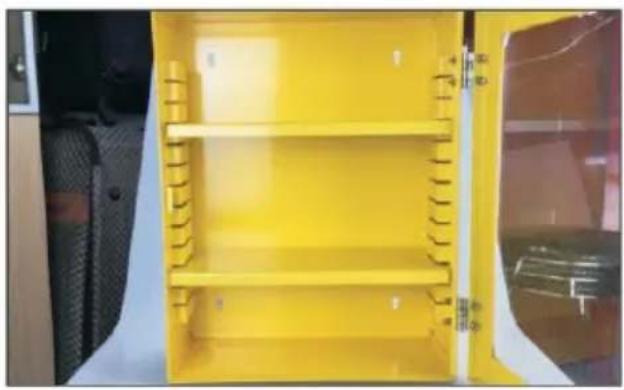

B. Con due piastre divisorie mobili, è possibile impostare lo spazio di divisione in modo flessibile.
C. Ripararlo con la vite.
D. Pannello non prospettico personalizzabile.

Part Code	Description
BD-X07	Width×height×thickness: 360×450×155mm

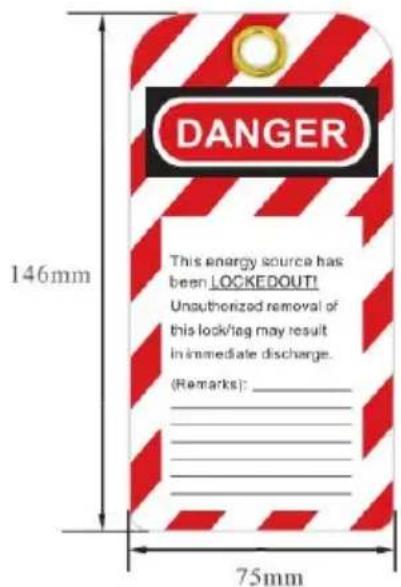

a. Il tagout di blocco può essere utilizzato per effettuare un controllo olistico dell'attrezzatura per proteggere i lavoratori dagli incidenti e l'attrezzatura da eventuali danni.
b. Utilizzare con lucchetto per ricordare che il dispositivo è stato bloccato e può essere utilizzato. Può solo essere aperto da chi lo chiude. Permette alle persone di sapere chi lo blocca e di sapere che è pericoloso utilizzare il dispositivo.
c. Sull'etichetta è possibile visualizzare la lingua degli avvisi di sicurezza "Pericolo/Non utilizzare/Attenzione" ecc. e anche lo spazio vuoto "Nome / reparto/data" ecc. da compilare.
d. Offri la personalizzazione della lingua.

UN. Realizzato in plastica tecnica nylon PA stampaggio ad iniezione, zincato

superficie antiruggine.

b, diametro del foro di blocco: 10,5 mm (2/5 " ).

c. Diametro del grillo della serratura: 25 mm (1") e 38 mm (1,5")
D. Come il materiale in acciaio inossidabile su misura, il modello diet "S".

e. Realizzato in nylon PA rinforzato con plastica tecnica.

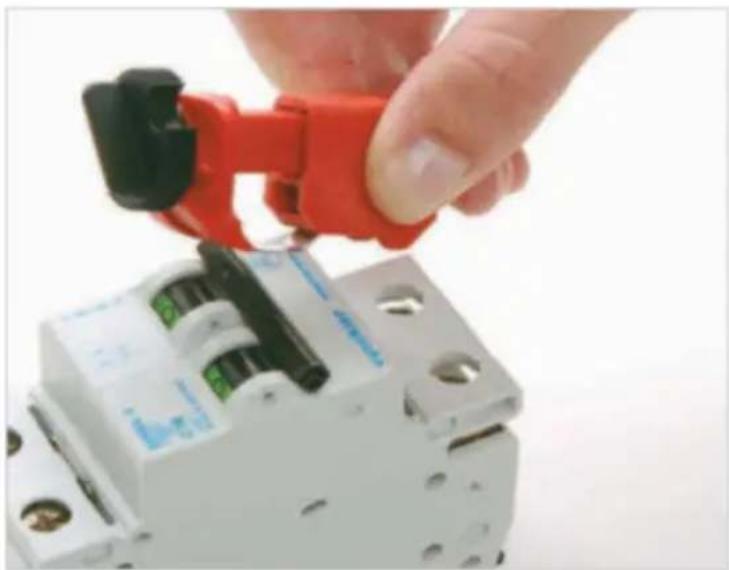

f. Adatto alla maggior parte dei tipi esistenti di interruttori automatici europei asiatici.
g. Facilmente installabile con l'aiuto di un pulsante o ruotando il rullo.
h. Disponibile per interruttore unipolare e multipolare

i. Consigliato l'uso in combinazione con un lucchetto per una maggiore sicure

j. Può utilizzare lucchetti con diametro dell'arco fino a 7 mm.

Part Code	Description
BD-D03	TBLO (Tie bar Lockout)

a. Realizzato in robusto polipropilene PP e PA modificato antiurto .
b. Utilizzare la vite a testa zigrinata per fissare saldamente il dispositivo di bloccaggio sulla linguetta dell'interruttore, quindi tirare il coperchio e bloccarlo posizione per evitare che il morsetto si allenti.
C. Il nuovo design della lama offre una presa più salda con una minore copp vite ad alette.
D. Le tacchette rimovibili ampliano la gamma di demolitori applicabili.
e. I dispositivi di bloccaggio possono accogliere lucchetti con diametro dell'arco a 7 mm.

Part Code	Description
BD-D11	Can lock handle width ≤slant 18mm
BD-D12	Can lock handle width ≤slant 42mm
BD-D13	Can lock handle width ≤slant 72mm

a. Realizzato in nylon PA rinforzato con plastica tecnica e vite in ottone cror b. Con viti di bloccaggio, può essere bloccato senza attrezzi .
c. Ampiamente usato: applicabile a tutti i tipi di MCCB di piccole e medie dimensioni e qualsiasi interruttore automatico.
d. Può essere personalizzato il marchio dell'acciaio inossidabile .

a. Realizzato in lega di alluminio pressofuso, nylon e ABS, la superficie spru: metallo.
b. Con viti di bloccaggio, può essere bloccato senza attrezzi.
c. Ampiamente usato,

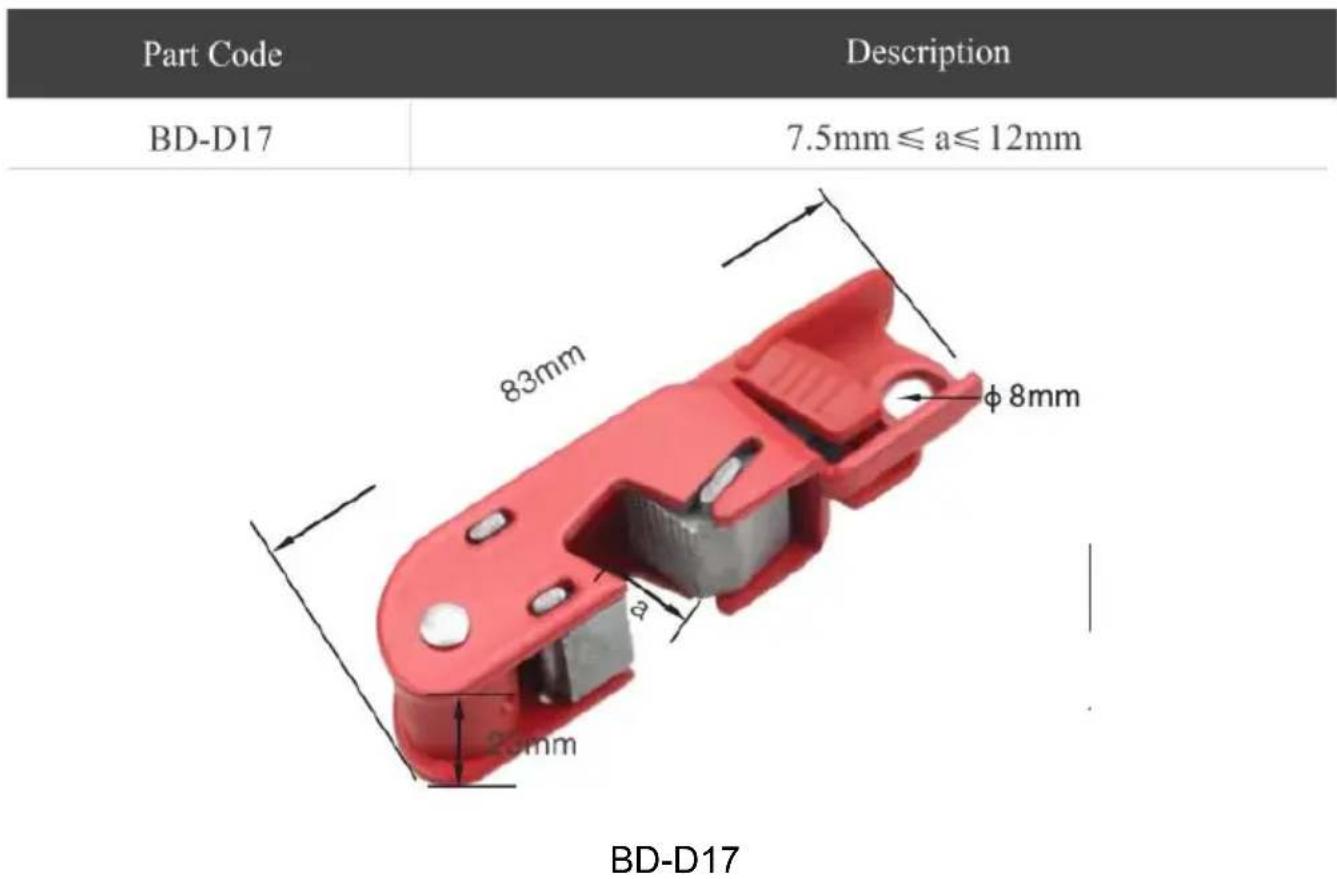

BD-D17, adatto per interruttori automatici di piccole e medie dimensioni (manig <12 mm)

a. Realizzato in nylon e ABS.
b. Con viti di bloccaggio, può essere bloccato senza attrezzi.c. Ampiamente usato, adatto per interruttori automatici di piccole dimensioni (maniglia <15mm)

a. Realizzato in robusto polipropilene.
b. Design a doppia apertura ed esagonale, adatto a tutti i tipi di spine indus
c. Può ospitare lucchetti da 2 a 4 pezzi con diametro dell'arco inferiore a 7 bloccarlo a livello contemporaneamente.

Dispositivo ideale per bloccare scatole di giunzione e controller di ascensori.

a. Realizzato in tessuto di poliestere resistente all'usura.
b. Con rivestimento in PVC per impedire ad altri di contattare il pulsante del controller dell'ascensore.
c. Con spazio sufficiente è possibile bloccare molti tipi di pulsanti del controll guida o tutti i tipi di speciali spina e accessori di grandi dimensioni.
d. Etichette di avvertenza disponibili.

a. Realizzato in polipropilene PP.
b. Dimensioni applicate:

BD-F01 blocca tubi da 13 mm (1/2") a 64 mm (2 1/2") di diametrob)

c. Diametro massimo dell'arco bloccato con lucchetto: 9 mm
d. d.Colore: rosso, altri colori devono essere personalizzati.

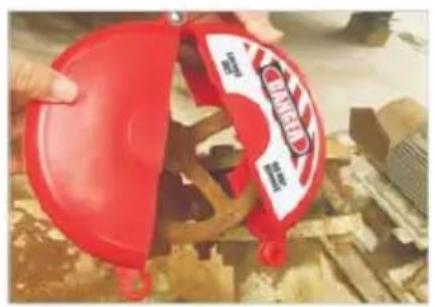

a. Ingegneria plastica nylon ABS;
b. Bloccare la valvola del diametro del volantino da 25 mm a 64 mm (come descrizione del foglio)
c. Bloccato da un lucchetto, diametro dell'anello di bloccaggio 7 mm.
d. Colore: F11: Rosso, altri colori devono essere personalizzati: Tagout è disponibile.

Part Code	Description
BD-F11	Valve rod diameter 25mm-64mm(1"-2.5")

e. Realizzato in PC plastico tecnico resistente agli urti, è possibile personalizz altri colori.
f. Utilizzato cavo da 1,8 metri, lo strato esterno di il cavo è realizzato in P anti-UV (diametro 6 mm), il cavo può essere personalizzato con lunghezze e diversi.
g. Resiste a temperature extra comprese tra -46°C e 149°C.
h. Bloccato con 4 lucchetti, il diametro dell'anello di bloccaggio è inferiore a mm.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importato negli Stati Uniti: Sanven Technology Ltd.

Tecnico Supporto e certificato di garanzia elettronica
