Tipo de producto	Kit de bloqueo y etiquetado (Lockout Tagout)
Marca	Vevor
Modelo	BD-X07-D41
Número de conjuntos	59 piezas
Dimensiones del producto	500 × 420 × 225 mm
Material de la estación	Placa de acero con recubrimiento plástico por pulverización a alta temperatura
Número de candados de seguridad	12 (con 2 llaves cada uno)
Tipos de dispositivos incluidos	Candados de acero, bloqueos de disyuntores miniatura, bloqueos de disyuntores de manija, bloqueo de enchufe eléctrico, bolsa de bloqueo, bloqueos de válvula de bola y de válvula, bloqueo de cable ajustable, ataduras de cable
Uso previsto	Control holístico de equipos para proteger a los trabajadores y al equipo contra accidentes
Precauciones de seguridad	No sentarse ni pararse sobre él, no permitir que los niños jueguen cerca, inspeccionar antes de cada uso, no exceder las capacidades
Montaje	Sobre una superficie plana, dura y lisa; seguir las instrucciones de montaje
Mantenimiento	Limpiar con un paño húmedo, almacenar en un lugar seco
Contenido de la estación	Estación de gestión de bloqueo (1), candados (12), candados de acero (4), bloqueos de disyuntores (12), bloqueo de enchufe (1), bolsa (1), bloqueos de válvulas (3), bloqueo de cable (1), ataduras de cable (46)
Personalización	Panel personalizable, etiquetas de advertencia, idioma personalizable
Idiomas disponibles	FR, DE, EN, ES, IT, NL, PL, SV, y muchos otros
Garantía	Asistencia técnica y certificado de garantía electrónica a través de www.vevor.com/support

Preguntas frecuentes - BD-X07-D41 Vevor

¿Cómo instalar la estación de bloqueo?

Fije la estación con tornillos sobre una superficie plana y estable. Asegúrese de que esté bien fijada y que pueda soportar el peso de los dispositivos. Siga las instrucciones de montaje proporcionadas.

¿Cuántos candados están incluidos en el kit?

El kit contiene 12 candados de seguridad, cada uno con 2 llaves, para un total de 24 llaves.

¿Los bloqueos de disyuntores son compatibles con todos los modelos?

Los bloqueos están diseñados para la mayoría de los disyuntores europeos y asiáticos. Verifique las dimensiones: BD-D11 (manija ≤18mm), BD-D12 (≤42mm), BD-D13 (≤72mm), BD-D17 (manija <12mm).

¿Cuál es la capacidad de carga máxima del kit?

El kit no tiene una capacidad de carga específica ya que se trata de dispositivos de bloqueo. No exceda los límites indicados para cada componente (ej: cable de 1.8 m que soporta temperaturas de -46°C a 149°C).

¿Cómo personalizar las etiquetas del kit?

Las etiquetas de advertencia tienen campos vacíos para el nombre, departamento y fecha. Puede completarlos manualmente. También hay personalización de idioma disponible bajo pedido.

¿Puedo usar este kit para equipos eléctricos?

Sí, el kit está diseñado para el bloqueo de fuentes de energía, incluidas las eléctricas. Use los bloqueos de disyuntores y enchufes apropiados para aislar la alimentación de manera segura.

¿Los candados de acero son resistentes a la oxidación?

Sí, los candados de acero son de acero con recubrimiento PA y superficie antioxidante galvanizada. Resisten la corrosión en condiciones normales.

¿Qué tipo de candado se recomienda con este kit?

Use candados con un diámetro de grillete de hasta 7 mm para la mayoría de los dispositivos. Los candados incluidos (12) son adecuados para todos los componentes.

¿Cómo limpiar y mantener el kit?

Limpie los componentes con un paño húmedo y detergente suave. Almacene el kit en un lugar seco y sin polvo. Revise regularmente el estado de las piezas antes de cada uso.

¿Dónde puedo encontrar piezas de repuesto para el kit?

Contacte al servicio postventa a través de www.vevor.com/support para obtener piezas de repuesto o información sobre la garantía electrónica.

MANUAL DE USUARIO BD-X07-D41 Vevor

VERROUILLAGE DE CÂBLE RÉGLABLE

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

KIT DE BLOQUEO Y ETIQUETADO

MANUAL DE USUARIO

MODELO: BD-X07-D41

Lea este material antes de usar este producto. De lo contrario, pueden producirse lesiones graves.

Precauciones de montaje

1. Ensamble únicamente de acuerdo con estas instrucciones. Un montaje inadecuado puede crear peligros.
2. Utilice gafas de seguridad y guantes de trabajo durante el montaje.
3. Mantenga el área de trabajo limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No ensamble cuando esté cansado o bajo la influencia de alcohol, drogas o medicamentos.
6. Las capacidades del producto se aplican únicamente a productos ensamblados de manera adecuada y completa.
7. Ensamble sobre una superficie plana, nivelada, dura y lisa capaz de soportar de manera segura el kit de bloqueo y etiquetado.
8. Para obtener información adicional sobre las piezas enumeradas en las siguientes páginas, consulte el diagrama de montaje de este manual. Desenvuelva y separe todas las piezas en un área de trabajo limpia.

Use precauciones

1. NO SE SIENTE NI SE PARE SOBRE ESTE ARTÍCULO.
2. Este producto no es un juguete. No permita que los niños jueguen con este artículo o cerca de él.
3. No exceda las capacidades.
4. Úselo únicamente sobre una superficie plana, nivelada, dura y lisa capaz de soportar de manera segura un kit de bloqueo y etiquetado completamente cargado.
5. Úselo únicamente según lo previsto.
6. Inspeccione antes de cada uso; no lo utilice si las piezas están agrietadas o dañadas.

PARÁMETROS DEL PRODUCTO

Modelo	BD-X07-D41
Número de conjuntos _ _	59
Tamaño del producto	500*420*225 milímetros

LISTA DE PIEZAS

Nombre	Código	canti dad
Estación de gestión de bloque	X07	1
Candado de seguridad	G01 (2 llaves po cerradura)	12
Bloqueo y etiquetado	P01	46
Cerrojo de acero recubierto de	K01	2
	K02	2
Bloqueo de disyuntor en minia	D03	2
Bloqueo del disyuntor con abrazadera	D11	2
	D12	2
	D13	2
Bloqueo de disyuntor en minia multifunción	D14	2
Bloqueo de disyuntor medio	D17	1
Bloqueo de disyuntor a peque escala	D20	2
Bloqueo de enchufe eléctrico	D43	1
Bolsa de bloqueo	D71	1
Bloqueo de válvula de bola ajustable	F01	1
Bloqueo de válvula de compue ajustable	F11	2
Bloqueo de cable ajustable	L11	1
Brida	/	46

INSTRUCCIONES

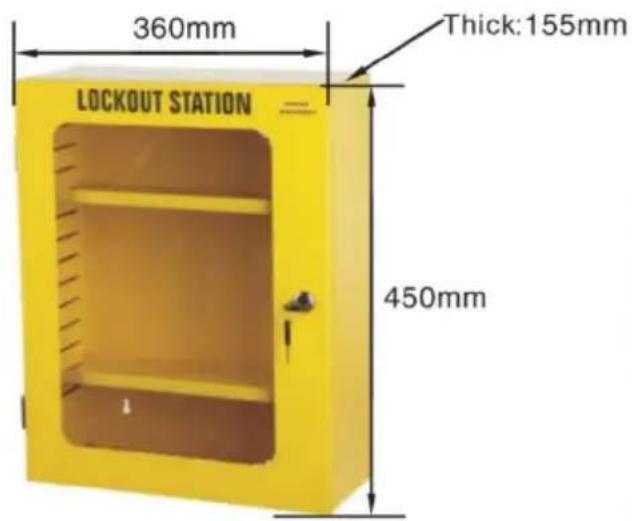

ESTACIÓN DE GESTIÓN DE BLOQUEO

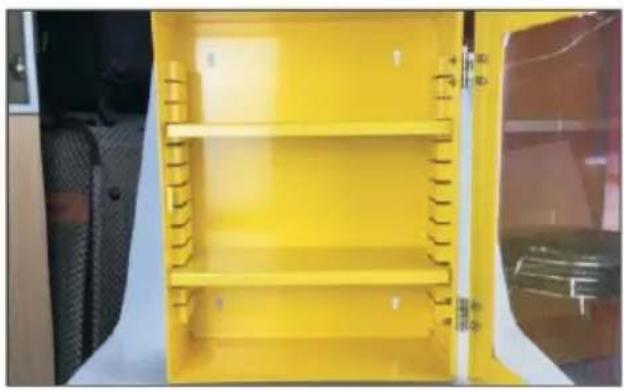

a. Hecho de placa de acero con tratamiento plástico de pulverización superficial a alta temperatura. b. Con dos placas de división móviles, puede configurar el espacio de división de manera flexible. c. Fijarlo con tornillo. d. Se puede personalizar el panel sin perspectiva.

Part Code	Description
BD-X07	Width×height×thickness: 360×450×155mm

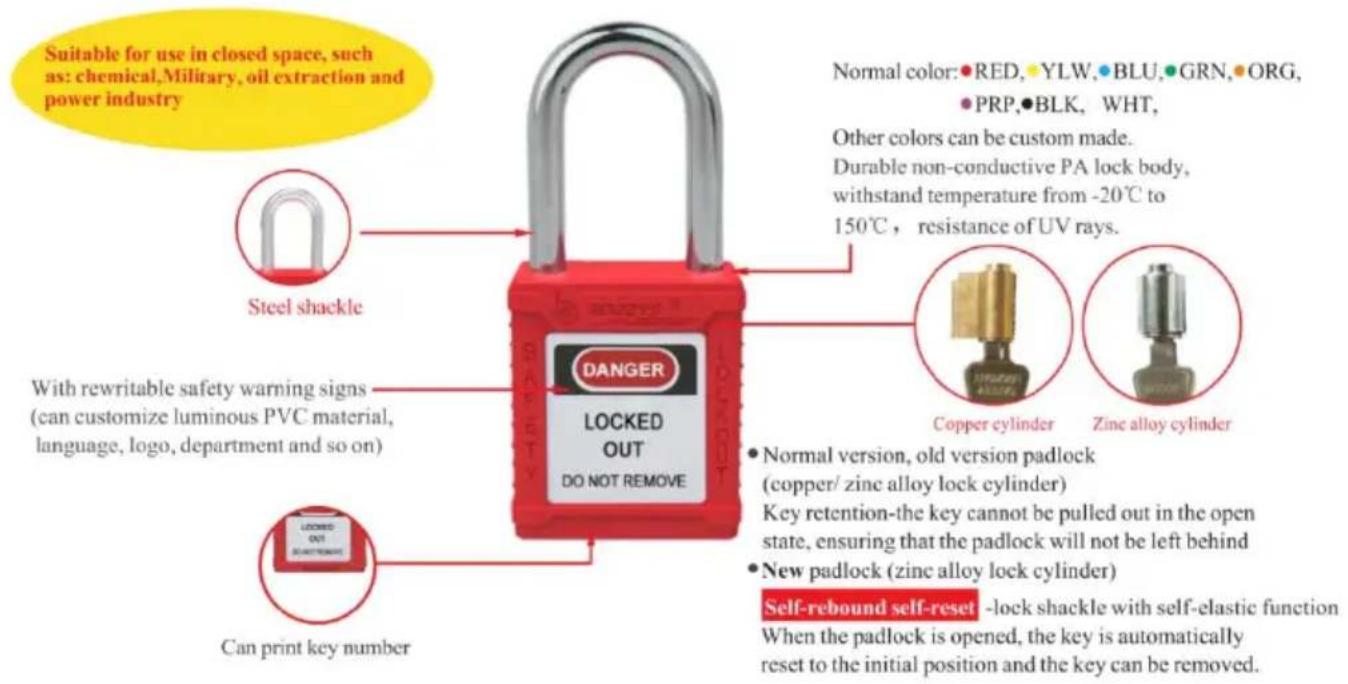

CANDADO DE SEGURIDAD

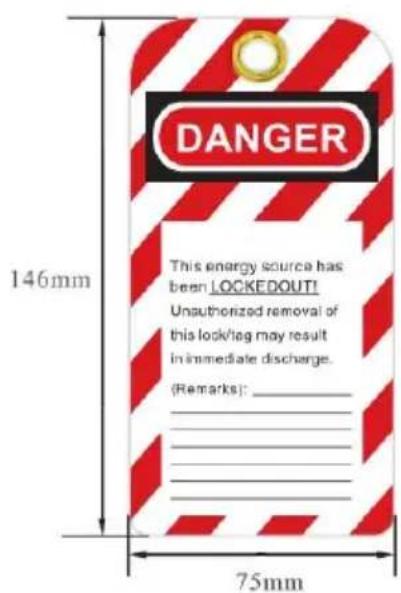

a. El bloqueo y etiquetado se puede utilizar para realizar un control integral del equipo para proteger a los trabajadores contra accidentes y equipos contra daños. b. Úselo con candado para recordar que el dispositivo ha sido bloqueado y puede operar. Solo puede ser abierto por quien lo cierra. Permite a las personas saber quién lo bloquea y saber que es peligroso operar el dispositivo. c. En la etiqueta, puede ver el lenguaje de advertencia de seguridad "Peligro operar/precaución", etc., y también "Nombre / Departamento/Fecha", etc. en blanco para que lo complete. d. Ofrecer personalización de idioma.

CERROJO DE ACERO RECUBIERTO DE PA

a. Hecho de plástico de ingeniería moldeado por inyección de nailon galvanizado

superficie inoxidable.

B, diámetro del orificio de bloqueo: 10,5 mm (2/5").

C. Diámetro del grillete de bloqueo: 25 mm (1") y 38 mm (1,5").

d. Como el material de acero inoxidable hecho a medida, el modelo más "S".

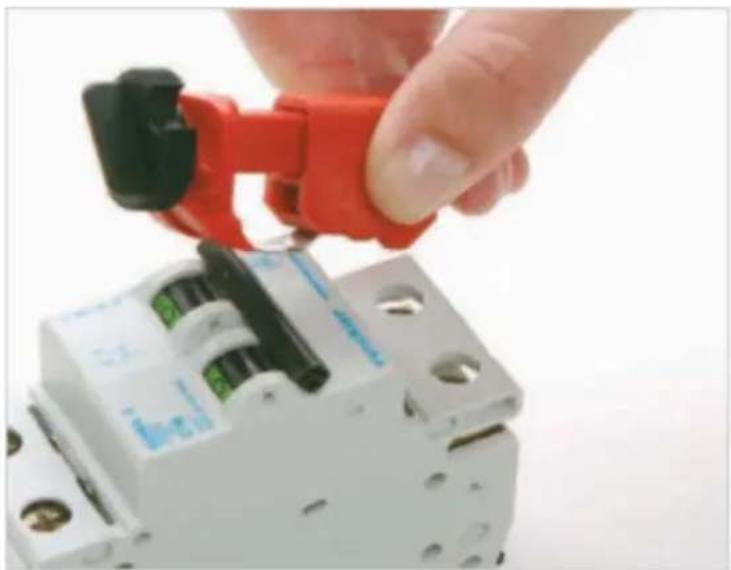

e. Hecho de nailon PA reforzado con plástico de ingeniería. f. Se adapta a la mayoría de los tipos existentes de disyuntores europeos y asiáticos. g. Se instala fácilmente con la ayuda de un botón o un rodillo giratorio. h. Disponible para disyuntor unipolar y multipolar. i. Recomendado para usar en combinación con un candado para mayor seguridad. j. Puede utilizar candados con un diámetro de arco de hasta 7 mm.

Part Code	Description
BD-D03	TBLO (Tie bar Lockout)

a. Hecho de polipropileno resistente y PA modificada contra impactos. b. Utilice el tornillo de mariposa para sujetar el bloqueo de forma segura a la lengüeta del interruptor, luego tire de la cubierta y asegúrela en su lugar para evitar que la abrazadera se afloje. c. El nuevo diseño de la hoja proporciona un agarre más firme con menos torsión del tornillo de mariposa. d. Los tacos desmontables amplían la gama de interruptores aplicables.

e. Los bloqueos pueden admitir candados con un diámetro de arco de hasta

Part Code	Description
BD-D11	Can lock handle width 18mm
BD-D12	Can lock handle width 42mm
BD-D13	Can lock handle width 72mm

BLOQUEO DE DISYUNTOR MINIATURA MULTIFUNCIÓN

a. Hecho de nailon PA reforzado con plástico de ingeniería y tornillo de latón cromado. b. Con tornillos de bloqueo, se puede bloquear sin herramientas. c. Ampliamente utilizado: aplicable a todo tipo de MCCB de tamaño pequeño y mediano, y cualquier disyuntor en miniatura. d. Se puede personalizar la marca de acero inoxidable.

BLOQUEO DEL DISYUNTOR MEDIO

a. Hecho de aleación de aluminio fundido a presión, nailon y ABS, la superficie rocía metal. b. Con tornillos de bloqueo, se puede bloquear sin herramientas. c. Ampliamente utilizado, BD-D17, adecuado para disyuntores pequeños y medianos (mango <12 mm).

BLOQUEO DE DISYUNTOR DE PEQUEÑA ESCALA

a. Hecho de nailon y ABS. b. Con tornillos de bloqueo, se puede bloquear sin herramientas. c. Ampliamente utilizado, adecuado para disyuntores de tamaño pequeño (mango <15 mm).

BLOQUEO DE ENCHUFE ELÉCTRICO

a. Fabricado en polipropileno resistente. b. Diseño de bloqueo doble abierto y hexagonal, apto para todo tipo de encajes industriales. c. Tiene capacidad para candados de 2 a 4 piezas con un diámetro de arco inferior a 7 mm para bloquearlo al mismo tiempo.

Dispositivo ideal para bloquear cajas de conexiones y controladores de ascensores.

a. Fabricado con tela de poliéster resistente al desgaste. b. Con revestimiento de PVC para evitar que otros entren en contacto con el botón del controlador del ascensor. c. Con suficiente espacio se pueden bloquear muchos tipos de botones del controlador de conducción o todo tipo de enchufes especiales de gran tamaño y accesorios. d. Etiquetas de advertencia disponibles.

BLOQUEO DE VÁLVULA DE BOLA AJUSTABLE

a. Fabricado en polipropileno PP. b. Tamaños aplicados:

BD-F01 bloquea tuberías de 13 mm (1/2") a 64 mm (2 1/2") de diámetro. c. Diámetro máximo del grillete cerrado con candado: 9 mm. d. Color: rojo, es necesario personalizar otros colores.

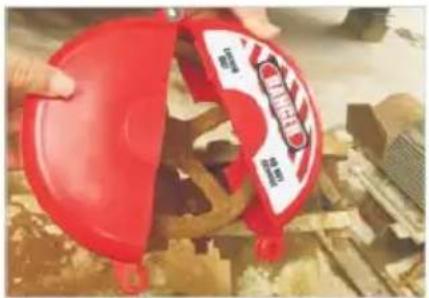

BLOQUEO DE VÁLVULA DE COMPUERTA

a. Plástico de ingeniería ABS de nailon; b. Bloquee la válvula de diámetro del volante de 25 mm a 640 mm (como descripción en la hoja). c. Bloqueado por un candado, diámetro del grillete de bloqueo de 7 mm. d. Color: F11: Rojo, es necesario personalizar otros colores. Etiquetado disponible.

Part Code	Description
BD-F11	Valve rod diameter 25mm-64mm(1"-2.5")

e. Fabricado con plástico PC de ingeniería resistente a impactos, se pueden personalizar otros colores. f. Cable usado de 1,8 metros, la capa exterior del cable está hecha de anti-UV (diámetro de 6 mm), el cable se puede personalizar con diferentes longitudes y colores. g. Soporta temperaturas adicionales de -46°C a 149°C. h. Bloqueado con 4 candados, el diámetro del grillete de bloqueo es inferior a 7 mm.

Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET ASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd.

Técnico Certificado de soporte y garantía electrónica
