INSTRUKCJA OBSŁUGI BD-X07-D41 Vevor
Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support
ZESTAW DO BLOKOWANIA TAGÓW INSTRUKCJA obsługi
MODEL: BD-X07-D41
Przeczytaj ten materiał przed użyciem tego produktu.
Niezastosowanie się do tego może spowodować poważne obrażenia
Środki ostrożności podczas montażu
- Montaż wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy mont może stworzyć zagrożenie.
- Podczas montażu należy nosić okulary ochronne i rękawice robocze
- Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.
- Podczas montażu trzymaj osoby postronne z dala od obszaru.
- Nie należy montować, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.
- Możliwości produktu dotyczą wyłącznie produktów prawidłowo i całkowicie zmontowanych.
- Zmontuj na płaskiej, poziomej, twardej i gładkiej powierzchni, która może bezpiecznie utrzymać zestaw Lockout Tagout.
- Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć w schemacie montażu w niniejszej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.
Stosuj środki ostrożności
- NIE SIEDŹ ANI NIE STAJ NA TYM PRZEDMIOCIE.
- Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tyr przedmiotem lub w jego pobliżu.
- Nie przekraczaj pojemności.
- Używaj wyłącznie na płaskiej, równej, twardej i gładkiej powierzchni, która może bezpiecznie utrzymać w pełni obciążony zestaw blokujący
- Używaj wyłącznie zgodnie z przeznaczeniem.
- Sprawdź przed każdym użyciem; nie używać, jeśli części są luźne uszkodzone.
ZACHOWAJ TĘ INSTRUKCJĘ
PRODUCT PARAMETER
| Model | BD-X07-D41 |
| Liczba zestawów _ _ _ | 59 |
| Rozmiar produktu _ | 500*420*225mm |
PARTS LIST
| Nazwa | Kod | ilość |
| Stacja zaradzania blokadami | X07 | 1 |
| Kłódka bezpieczeństwa | G01 (2 klucze na zamek) | 12 |
| Blokada Tagout | P01 | 46 |
| Zamknęcie ze stali powlekanej | K01 | 2 |
| K02 | 2 | |
| Blokada wącznika nadądowego | D03 | 2 |
| Blokada wącznika zaciskowego | D11 | 2 |
| D12 | 2 | |
| D13 | 2 | |
| Wielofunkcyjna blokada wącznika miniaturowego | D14 | 2 |
| Blokada wyłącznika średniego | D17 | 1 |
| Blokada wyłącznika automatycznego na małą skalę | D20 | 2 |
| Blokada wtyczki elektrycznej | D43 | 1 |
| Torba na blokady | D71 | 1 |
| Regulowana blokada zaworu kulowego | F01 | 1 |
| Regulowana blokada zaworu zasuwowego | F11 | 2 |
| Regulowana blokada linki | L11 | 1 |
| Opaska kablowa | / | 46 |
INSTRUCTIONS

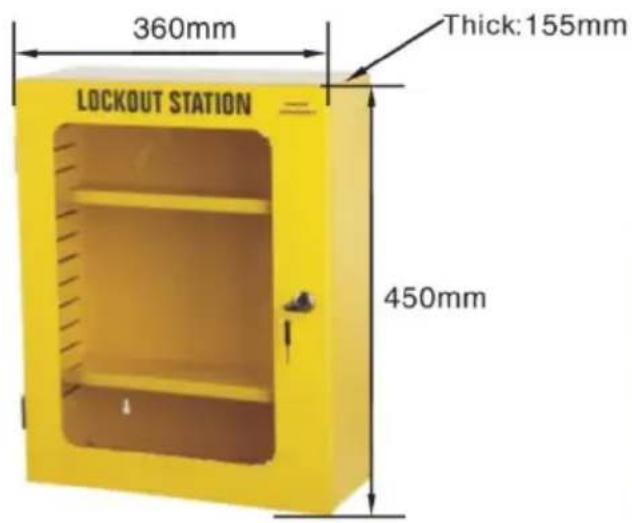

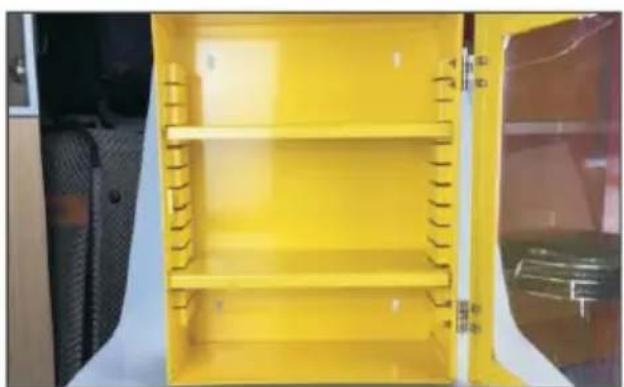

STACJA ZARZĄDZANIA BLOKADAMI
A. Wykonane z blachy stalowej natryskiwanej w wysokiej temperaturze tworzywa sztucznego.
B. Dzięki dwóm ruchomym płytom działowym można elastycznie ustawie przestrzeń podziału.
C. Napraw to za pomocą śruby.
D. Można dostosować panel bez perspektywy.
| Part Code | Description |
| BD-X07 | Width×height×thickness: 360×450×155mm |


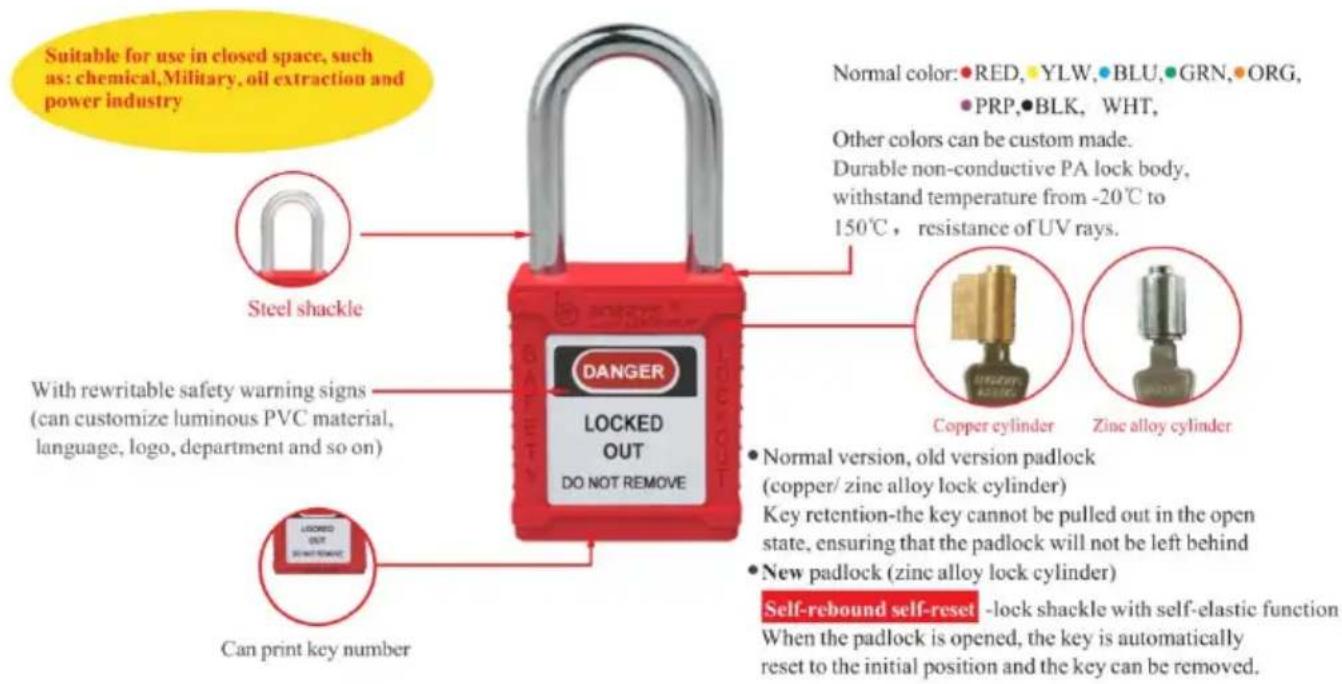

Kłódka bezpieczeństwa

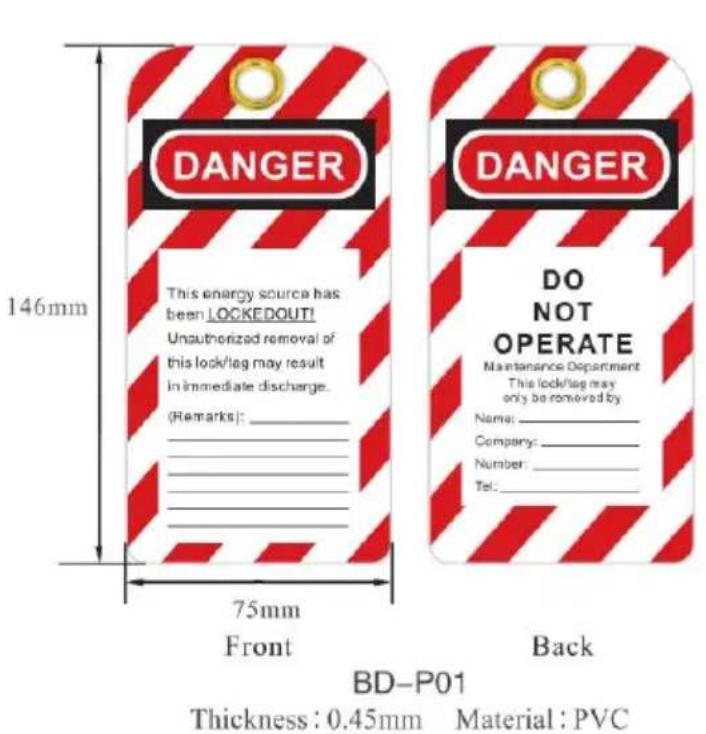

a. Oznaczenie blokady można wykorzystać do całościowej kontroli sprzętu w ochrony pracowników przed wypadkami i sprzęt przed uszkodzeniami.
b. Używaj z kínhką, aby przypomnieć, że urządzenie zostało zablokowane i ni można go obsługiwać. Tylko tak może być otwierane przez tego, który je zar Dzięki temu ludzie wiedzą, kto je zamyka, i wiedzą, że grozi im niebezpieczeń obsługiwać urządzenie.
c. Na etykiecie możesz zobaczyć „Niebezpieczeństwo/Nie używać/Uwaga” itp., a także „Nazwa / dział/Data” itp. puste do wypełnienia.
d. Oferuj dostosowanie języka.
A. Wykonane z nylonu inżynieryjnego, formowanego wtryskowo z tworzywa sztucznego PA, ocynkowane powierzchnia odporna na rdzę.
b, średnica otworu zamka: 10,5 mm (2/5 cala).
c. Średnica szekli zamka: 25 mm (1 " ) i 38 mm (1,5 " )
D. Takich jak wykonany na zamówienie materiał ze stali nierdzewnej, model z tyłu plus „S”.
e. Wykonane z nylonu PA wzmocnionego tworzywem konstrukcyjnym.

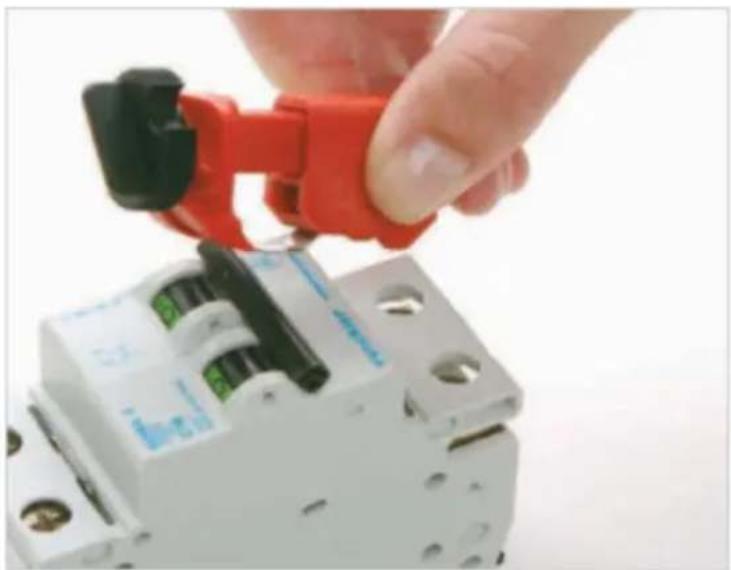

f. Pasuje do większości istniejących typów wyłączników automatycznych w Europie i Azji.
g. Łatwa instalacja za pomocą przycisku lub obrotowej rolki.
h. Dostępne dla wyłączników jedno- i wielobiegunowych
i. Zalecane do stosowania w połączeniu z klódką dla większego bezpieczeństw
j. Możliwość stosowania klódek o średnicy pałąka do 7 mm.
| Part Code | Description |
| BD-D03 | TBLO (Tie bar Lockout) |
a. Wykonane z wytrzymałego polipropylenu PP i PA modyfikowanego udarowo.
b. Użyj śruby skrzydełkowej, aby bezpiecznie zacisnąć blokadę na języku przełącznika, a następnie pociągnij pokrywę i zablokuj miejscu, aby zapobiec poluzowaniu się zacisku.
C. Nowa konstrukcja ostrza zapewnia mocniejszy chwyt przy mniejszym momenci obrotowym śruby skrzydełkowej.
D. Odpinane knagi poszerzają gamę stosowanych młotów.
mi. Do blokad można stosować klódki o średnicy pałąka do 7mm.
a. Wykonane z nylonu PA wzmocnionego tworzywem konstrukcyjnym i chromowaną mosiężną śrubę.
b. Ze śrubami blokującymi, można zablokować bez użycia narzędzi.
c. Szeroko stosowane: stosowane do wszystkich rodzajów małe i średnie MCC i dowolne miniaturowy wyłącznik automatyczny.
d. Można dostosować markę stali nierdzewnej .
a. Wykonane z odlewanego ciśnieniowo stopu aluminium, nylonu i ABS, powierzchnia natryskuje metal.
b. Ze śrubami blokującymi, można zablokować bez użycia narzędzi.
c. Popularne,
BD-D17, odpowiedni do małych i średnich wyłączników automatycznych (uchwyt <12 mm)
a. Wykonane z nylonu i ABS.
b. Ze śrubami blokującymi, można zablokować bez użycia narzędzi.c.
Powszechnie stosowane, odpowiednie do wyłączników automatycznych o małych rozmiarach (uchwyt <15 mm)
a. Wykonane z wytrzymałego polipropylenu.
b. Konstrukcja z podwójną otwartą i sześciokątną blokadą, odpowiednia do wszystkich rodzajów wtyczek przemysłowych.
c. Mieści od 2 do 4 klódek o średnicy pałąka mniejszej niż 7 mm, aby zab ją w miejscu w tym samym czasie.
Idealne urządzenie do blokowania skrzynek przyłączeniowych i sterowników win
a. Wykonane z odpornej na zużycie tkaniny poliestrowej.
b. Z wkładką z PCV, aby uniemożliwić innym kontakt z przyciskiem sterownika windy.
c. Przy wystarczającej ilości miejsca można zablokować wiele rodzajów przycisków kontrolera jazdy lub wszelkiego rodzaju specjalne wtyczka i akcesor o dużych rozmiarach.
d. Dostępne etykiety ostrzegawcze.
a. Wykonane z polipropylenu PP.
b. Zastosowane rozmiary:
BD-F01 blokuje rury o średnicy od 13 mm (1/2") do 64 mm (2 1/2")b)
c. Szekla zamykana na klódkę, maksymalna średnica: 9 mm
d. d.Kolor: czerwony, inne kolory należy dostosować.

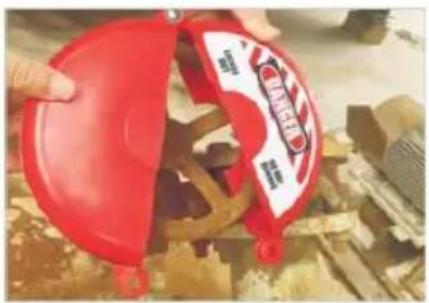

a. Tworzywo konstrukcyjne nylon ABS;
b. Zablokuj zawór o średnicy koła ręcznego 25 mm - 64 0 mm (jak w opis arkusza)
c. Zamykane na jedną klódkę, średnica pałąka zamka 7mm.
d. Kolor: F11: Czerwony, inne kolory należy dostosować: Tagout jest dostępny
| Part Code | Description |
| BD-F11 | Valve rod diameter 25mm-64mm(1"-2.5") |
e. Wykonane z odpornego na uderzenia plastikowego komputera PC, inne kolę można dostosować.
f. Używany kabel o długości 1,8 metra, warstwa zewnętrzna kabel jest wykoną z anty-UV P VC (średnica 6 mm), kabel można dostosować, wybierając inną długość i kolory.
g. Wytrzymuje dodatkowe temperatury od -46°C do 149°C.
h. Zamykane na 4 klódki, średnica pałąka zamka jest mniejsza niż 7 mm.
Wyprodukowano w Chinach
