BD-X07-D41 - Afsluitset Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Set vergrendeling en labeling (Lockout Tagout)
Merk	Vevor
Model	BD-X07-D41
Aantal sets	59 stuks
Productafmetingen	500 × 420 × 225 mm
Materiaal station	Stalen plaat met kunststoflaag door hoge-temperatuur spuiten
Aantal veiligheidssloten	12 (elk met 2 sleutels)
Soorten inbegrepen apparaten	Stalen sluitingen, miniatuur stroomonderbrekervergrendelingen, handgreep stroomonderbrekervergrendelingen, stekkervergrendeling, vergrendelingszak, kogelkraan- en klepvergrendelingen, instelbare kabelvergrendeling, kabelbinders
Beoogd gebruik	Holistische controle van apparatuur om werknemers en apparatuur te beschermen tegen ongevallen
Veiligheidsmaatregelen	Niet erop zitten of staan, kinderen niet in de buurt laten spelen, vóór elk gebruik inspecteren, capaciteiten niet overschrijden
Montage	Op een vlakke, harde en gladde ondergrond; montage-instructies volgen
Onderhoud	Reinigen met een vochtige doek, bewaren op een droge plaats
Inhoud station	Vergrendelingsbeheerstation (1), sloten (12), sluitingen (4), stroomonderbrekervergrendelingen (12), stekkervergrendeling (1), zak (1), klepvergrendelingen (3), kabelvergrendeling (1), kabelbinders (46)
Personalisatie	Aanpasbaar paneel, waarschuwingsstickers, aanpasbare taal
Beschikbare talen	FR, DE, EN, ES, IT, NL, PL, SV, en vele anderen
Garantie	Technische ondersteuning en elektronisch garantiecertificaat via www.vevor.com/support

Veelgestelde vragen - BD-X07-D41 Vevor

Hoe installeer ik het vergrendelingsstation?

Bevestig het station met schroeven op een vlak en stabiel oppervlak. Zorg ervoor dat het goed vastzit en het gewicht van de apparaten kan dragen. Volg de meegeleverde montage-instructies.

Hoeveel sloten zitten er in de set?

De set bevat 12 veiligheidssloten, elk met 2 sleutels, in totaal 24 sleutels.

Zijn de stroomonderbrekervergrendelingen compatibel met alle modellen?

De vergrendelingen zijn ontworpen voor de meeste Europese en Aziatische stroomonderbrekers. Controleer de afmetingen: BD-D11 (handgreep ≤18mm), BD-D12 (≤42mm), BD-D13 (≤72mm), BD-D17 (handgreep <12mm).

Wat is de maximale draagkracht van de set?

De set heeft geen specifieke draagkracht omdat het vergrendelingsapparaten zijn. Overschrijd de aangegeven limieten voor elk onderdeel niet (bijv. kabel van 1,8 m die temperaturen van -46°C tot 149°C kan weerstaan).

Hoe kan ik de labels van de set personaliseren?

De waarschuwingsstickers hebben lege velden voor naam, afdeling en datum. U kunt deze handmatig invullen. Taalaanpassing is ook op verzoek beschikbaar.

Kan ik deze set gebruiken voor elektrische apparatuur?

Ja, de set is ontworpen voor het vergrendelen van energiebronnen, inclusief elektrische. Gebruik de juiste stroomonderbreker- en stekkervergrendelingen om de voeding veilig te isoleren.

Zijn de sluitingen roestbestendig?

Ja, de sluitingen zijn van staal met een PA-coating en een gegalvaniseerd roestwerend oppervlak. Ze zijn bestand tegen corrosie onder normale omstandigheden.

Welk type slot wordt aanbevolen met deze set?

Gebruik sloten met een beugeldiameter tot 7 mm voor de meeste apparaten. De meegeleverde sloten (12) zijn geschikt voor alle componenten.

Hoe maak ik de set schoon en onderhoud ik deze?

Reinig de onderdelen met een vochtige doek en een mild schoonmaakmiddel. Bewaar de set op een droge en stofvrije plaats. Controleer regelmatig de staat van de onderdelen vóór elk gebruik.

Waar kan ik reserveonderdelen voor de set vinden?

Neem contact op met de klantenservice via www.vevor.com/support voor reserveonderdelen of informatie over de elektronische garantie.

GEBRUIKSAANWIJZING BD-X07-D41 Vevor

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen voor montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren veroorzaken.
2. Draag tijdens de montage een veiligheidsbril en werkhandschoenen.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Niet monteren als u moe bent of onder invloed bent van alcohol, of medicijnen.
6. De productmogelijkheden zijn alleen van toepassing op correct en volledig gemonteerde producten.
7. De Lockout Tagout Kit kan veilig ondersteunen.
8. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op een schone werkplek.

Gebruik voorzorgsmaatregelen

1. ZIT OF STA NIET OP DIT ITEM.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit artikel spelen.
3. Overschrijd de capaciteiten niet.
4. De Lockout Tagout Kit kan veilig ondersteunen.
5. Alleen gebruiken zoals bedoeld.
6. Inspecteer vóór elk gebruik; niet gebruiken als onderdelen los of beschadigd zijn.

BEWAAR DEZE HANDLEIDING

PRODUCTPARAMETERS

Model	BD-X07-D41
Aantal sets _ _ _	59
Product grootte _	500*420*225 mm

ONDERDELENLIJST

Naam	Code	aantal
Beheerstation voor vergrendeling	X07	1
Veiligheidshangslot	G01 (2 sleutels per	12
Lockout Tagout	P01	46
PA-gecoate stalen beugel	K01	2
	K02	2
Miniatuur vergrendeling voor stroomonderbrekers	D03	2
Opklembare brekervergrendeling	D11	2
	D12	2
	D13	2
Multifunctionele miniatuuronderbrekervergrendeling	D14	2
Vergrendeling voor middelgrote stroomonderbrekers	D17	1
Kleinschalige vergrendeling van stroomonderbrekers	D20	2
Vergrendeling voor elektrische stekkers	D43	1
Vergrendelbare tas	D71	1
Verstelbare kogelkraanvergrendeling	F01	1
Verstelbare schuifafsluitervergrendeling	F11	2
Verstelbare kabelvergrendeling	L11	1
Kabelbinder	/	46

INSTRUCTIES

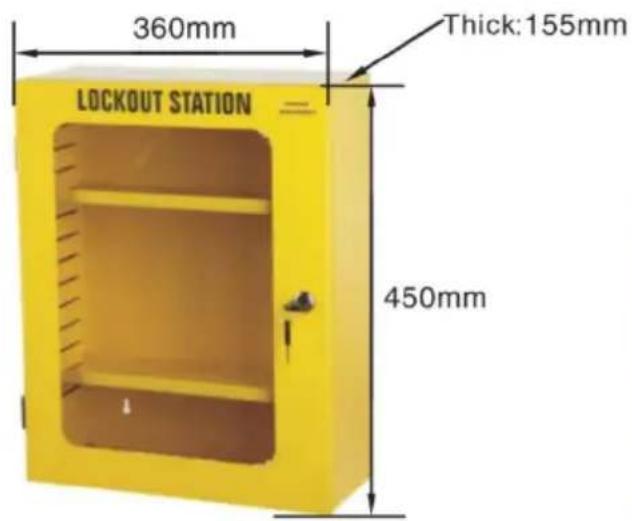

LOCKOUT-BEHEERSTATION

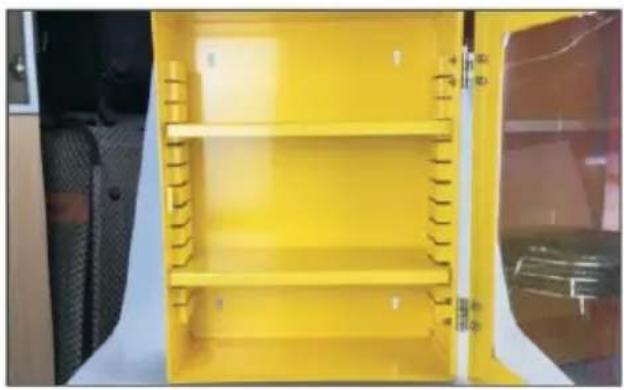

A. Gemaakt van oppervlakte-hoge temperatuur gespoten kunststof behandelde stalen plaat. B. Met twee verrijdbare verdeelplaten kan de verdeelruimte flexibel worden ingesteld. C. Bevestig het met een schroef. D. Kan worden aangepast aan niet-perspectiefpaneel.

Part Code	Description
BD-X07	Width×height×thickness: 360×450×155mm

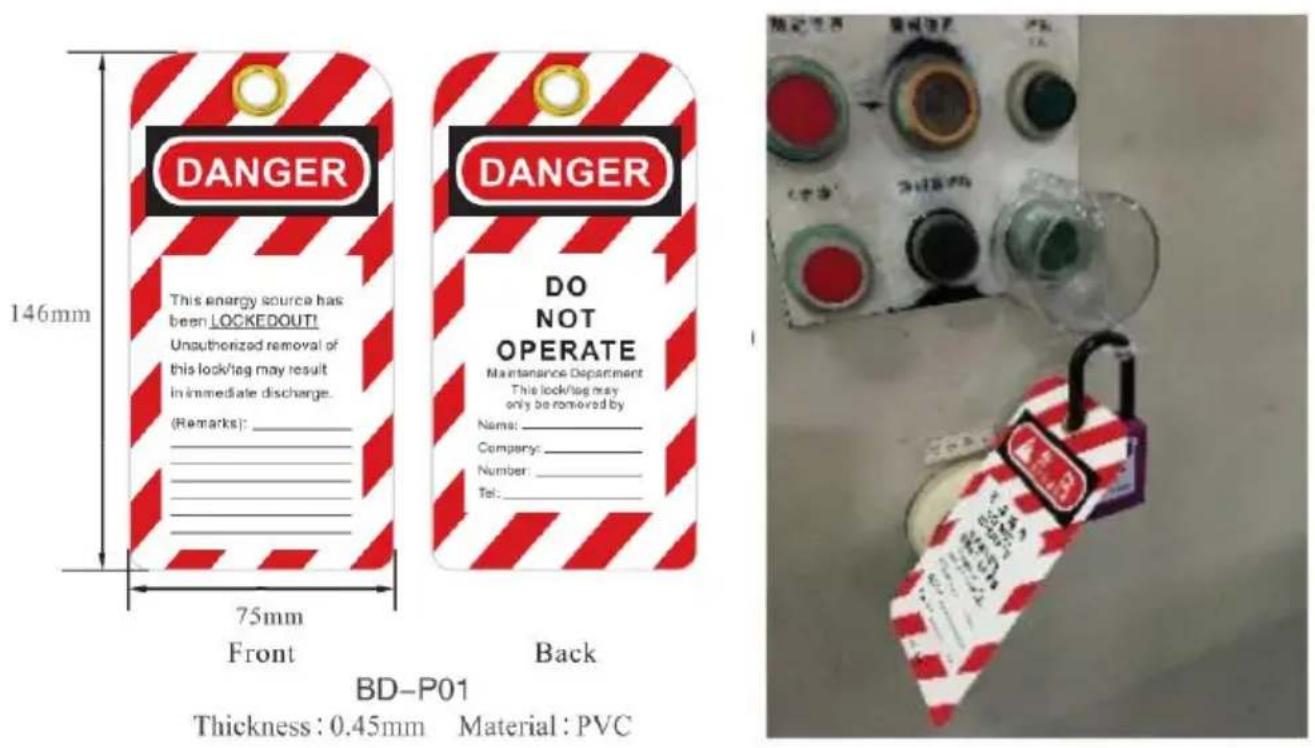

a. Lockout-tagout kan worden gebruikt voor een holistische controle van de apparatuur om werknemers tegen ongevallen te beschermen en apparatuur tegen schade. b. Gebruik het met een hangslot om eraan te herinneren dat het apparaat is vergrendeld en niet kan worden bediend. Dat kan alleen maar zo zijn gedaan door degene die het op slot doet. Hierdoor kunnen mensen weten wie de deur op slot heeft gedaan en weten ze dat er gevaar bestaat voor het bedienen van het apparaat. c. Op de tag ziet u de tekst 'Gevaar/Niet bedienen/let op' enz., de

beveiligingswaarschuwing en ook 'Naam / afdeling/Datum' enz. is leeg, zodat u kunt invullen.

d. Bied taalaanpassing aan.

A. Gemaakt van technisch kunststof nylon PA-spuitgieten, gegalvaniseerd roestvrij oppervlak.

b. Diameter slotgat: 10,5 mm (2/5 ").

c. Lock-beugeldiameter: 25 mm (1 ") en 38 mm (1,5 ")

D. Zoals op maat gemaakt roestvrij staal materiaal, het model erachter plus "S".

e. Gemaakt van technisch plastic versterkt nylon PA. f. Geschikt voor de meeste bestaande typen Europese en Aziatische stroomonderbrekers. g. Eenvoudig te installeren met behulp van een drukknop of draairol. h. Beschikbaar voor enkel- en meerpolige stroomonderbrekers.

i. Aanbevolen om te gebruiken in combinatie met een hangslot voor extra veiligheid.

j. Geschikt voor hangsloten met een beugeldiameter tot 7 mm.

Part Code	Description
BD-D03	TBLO (Tie bar Lockout)

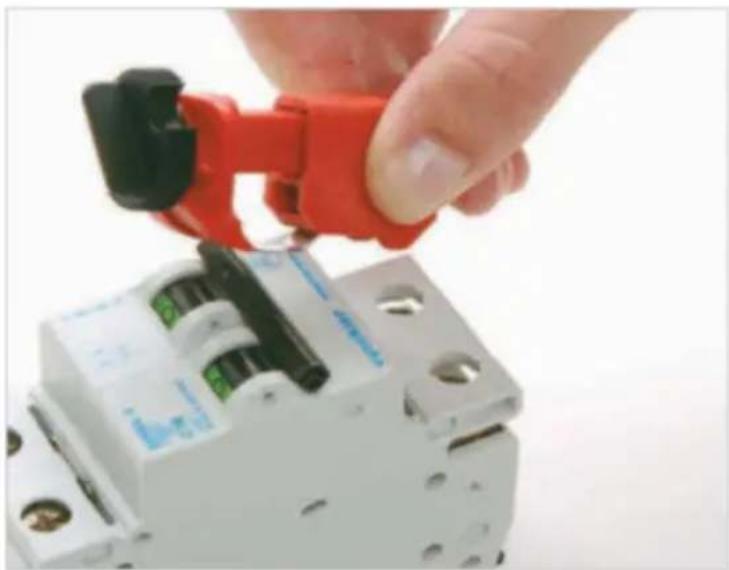

a. Gemaakt van robuust polypropyleen PP en slagvast PA. b. Gebruik de duimschroef om de vergrendeling stevig op de schakelaartong te klemmen, trek vervolgens het deksel eruit en vergrendel het op zijn plaats om te voorkomen dat de klem losraakt. c. Nieuw bladontwerp zorgt voor een strakkere grip met minder koppel op de duimschroef. d. Afneembare schoenplaatjes breiden het bereik van toepasselijke stroomonderbrekers uit. e. De lockouts zijn geschikt voor hangsloten met een beugeldiameter tot 7 mm.

a. Gemaakt van technisch plastic versterkt nylon PA en verchroomde messing schroef. b. Met borgschroeven, zonder gereedschap afsluitbaar. c. Op grote schaal gebruikt: toepasbaar op alle soorten kleine en middelgrote MCCB, en alle miniatuur stroomonderbrekers. d. Kan een aangepast roestvrijstalen merk zijn.

a. Gemaakt van gegoten aluminiumlegering en nylon en ABS, het oppervlak is metaal. b. Met borgschroeven, zonder gereedschap afsluitbaar. c. Op grote schaal gebruikt.

BD-D17, geschikt voor kleine en middelgrote stroomonderbrekers (handvat <12 mm).

a. Gemaakt van nylon en ABS. b. Met borgschroeven, kan zonder gereedschap worden vergrendeld. Op grote schaal gebruikt, geschikt voor kleine stroomonderbrekers (handvat <15 mm).

a. Gemaakt van robuust polypropyleen. b. Dubbel open en zeshoekig vergrendelingsontwerp, geschikt voor alle soorten industriële stekkers. c. Geschikt voor 2 tot 4 stuks hangsloten met een beugeldiameter van minder dan 7 mm om deze aan de zijkant te vergrendelen op hetzelfde moment.

Ideaal apparaat voor het vergrendelen van aansluitdozen en liftcontrollers.

a. Gemaakt van slijtvast polyesterdoek. b. Met PVC-voering om te voorkomen dat anderen contact maken met de knop van de liftcontroller. c. Met voldoende ruimte kunnen vele soorten rijcontrollerknoppen of allerlei soorten speciale knoppen worden vergrendeld, grote stekker en accessoires. d. Waarschuwingslabels beschikbaar.

a. Gemaakt van polypropyleen PP. b. Toegepaste maten:

BD-F01 vergrendelt buizen met een diameter van 13 mm (1/2") tot 64 mm (2 1/2") in diameter.

c. Hangslot vergrendelde beugel, maximale diameter: 9 mm. d. Kleur: rood, andere kleuren moeten worden aangepast.

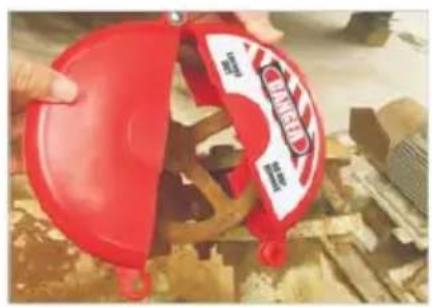

a. Engineering plastic nylon ABS. b. Vergrendel de handwieldiameter 25 mm - 64,0 mm klep (als bladbeschrijving). c. Vergrendeld met één hangslot, beugeldiameter 7 mm. d. Kleur: F11: Rood, andere kleuren moeten worden aangepast. Tagout is beschikbaar.

Part Code	Description
BD-F11	Valve rod diameter 25mm-64mm(1"-2.5")

e. Gemaakt van slagvast technisch plastic PC, andere kleuren kunnen worden aangepast. f. Gebruikte kabel van 1,8 meter, de buitenste laag van de kabel is gemaakt van anti-UV PVC (diameter 6 mm), de kabel kan worden aangepast met verschillende lengtes en kleuren. g. Bestand tegen extreme temperaturen van -46°C tot 149°C. h. Vergrendeld met 4 hangsloten, de diameter van de slotbeugel is minder dan.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREET EASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.

Technische ondersteuning en e-garantiecertificaat
