Produkttyp	Lås- och märkningskit (Lockout Tagout)
Märke	Vevor
Modell	BD-X07-D41
Antal set	59 delar
Produktmått	500 × 420 × 225 mm
Stationsmaterial	Stålplåt med högtemperatursprutad plastbeläggning
Antal säkerhetshänglås	12 (med 2 nycklar var)
Inkluderade enhetstyper	Stålhasp, miniatyrbrytarlås, handtagsbrytarlås, eluttagslås, avstängningspåse, kulventil- och ventilavstängningar, justerbar kabellås, kabelband
Avsedd användning	Helhetskontroll av utrustning för att skydda arbetare och utrustning från olyckor
Säkerhetsföreskrifter	Sitt eller stå inte på den, låt inte barn leka i närheten, inspektera före varje användning, överskrid inte kapaciteten
Montering	På en plan, hård och jämn yta; följ monteringsanvisningarna
Underhåll	Rengör med fuktig trasa, förvara på torr plats
Innehåll i stationen	Avstängningshanteringsstation (1), hänglås (12), haspar (4), brytarlås (12), uttagslås (1), påse (1), ventilavstängningar (3), kabellås (1), kabelband (46)
Anpassning	Anpassningsbar panel, varningsetiketter, anpassningsbart språk
Tillgängliga språk	FR, DE, EN, ES, IT, NL, PL, SV, och många fler
Garanti	Teknisk support och elektroniskt garantibevis via www.vevor.com/support

Vanliga frågor - BD-X07-D41 Vevor

Hur installerar jag låsstationen?

Fäst stationen med skruvar på en plan och stabil yta. Se till att den är ordentligt fastsatt och kan bära vikten av enheterna. Följ medföljande monteringsanvisningar.

Hur många hänglås ingår i satsen?

Satsen innehåller 12 säkerhetshänglås, var och en med 2 nycklar, totalt 24 nycklar.

Är brytarlåsen kompatibla med alla modeller?

Brytarlåsen är utformade för de flesta europeiska och asiatiska brytare. Kontrollera måtten: BD-D11 (handtag ≤18mm), BD-D12 (≤42mm), BD-D13 (≤72mm), BD-D17 (handtag <12mm).

Vad är den maximala belastningskapaciteten för satsen?

Satsen har ingen specifik belastningskapacitet eftersom det är låsanordningar. Överskrid inte de angivna gränserna för varje komponent (t.ex. kabel på 1,8 m som tål temperaturer från -46°C till 149°C).

Hur anpassar jag etiketterna på satsen?

Varningsetiketterna har tomma fält för namn, avdelning och datum. Du kan fylla i dem manuellt. Språkanpassning finns också tillgänglig på begäran.

Kan jag använda denna sats för elektrisk utrustning?

Ja, satsen är utformad för avstängning av energikällor, inklusive elektriska. Använd lämpliga brytar- och uttagslås för att säkert isolera strömförsörjningen.

Är hasparna rostbeständiga?

Ja, hasparna är av stål med PA-beläggning och galvaniserad rostskyddsyta. De är korrosionsbeständiga under normala förhållanden.

Vilken typ av hänglås rekommenderas med denna sats?

Använd hänglås med en bygeldiameter upp till 7 mm för de flesta enheter. De medföljande hänglåsen (12) är lämpliga för alla komponenter.

Hur rengör och underhåller jag satsen?

Rengör komponenterna med en fuktig trasa och ett milt rengöringsmedel. Förvara satsen på en torr och dammfri plats. Kontrollera regelbundet delarnas skick före varje användning.

Var kan jag hitta reservdelar till satsen?

Kontakta kundservice via www.vevor.com/support för att få reservdelar eller information om den elektroniska garantin.

BRUKSANVISNING BD-X07-D41 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LOCKOUT TAGOUT KIT

Användarmanual

MODELL: BD-X07-D41

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarliga skador.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Använd skyddsglasögon och arbetshandskar vid montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaperna gäller endast för korrekt och färdigmonterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan stödja Lockout Tagout Kit.
8. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar på ett rent arbetsområde.

Använd försiktighetsåtgärder

1. SIT ELLER STÅ INTE PÅ DETTA FÖREMÅL.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller nära föremålet.
3. Överskrid inte kapaciteten.
4. Använd endast på en plan, jämn, hård och slät yta som säkert kan bära ett fullt laddat Lockout Tagout Kit.
5. Använd endast som avsett.
6. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.

SPARA DENNA MANUAL

PRODUKTPARAMETRAR

Modell	BD-X07-D41
Antal O f S ets	59
Produktstorlek _ _	500*420*225 mm

DELLISTA

namn	Koda	antal
Lockouthanteringsstation	X07	1
Säkerhetshänglås	G01 (2 nycklar per	12
Lockout Tagout	P01	46
PA-belagd stålhasp	K01	2
	K02	2
Dvärgbrytare låsning	D03	2
Klämbrytare låsning	D11	2
	D12	2
	D13	2
Multifunktionell miniatyrbrytarlås	D14	2
Medelstor brytare spärr	D17	1
Småskalig strömbrytarspärr	D20	2
Elektrisk kontaktlås	D43	1
Lockoutväska	D71	1
Justerbar kulventilspärr	F01	1
Justerbar spärrventil	F11	2
Justerbar kabelspärr	L11	1
Buntband	/	46

INSTRUKTIONER

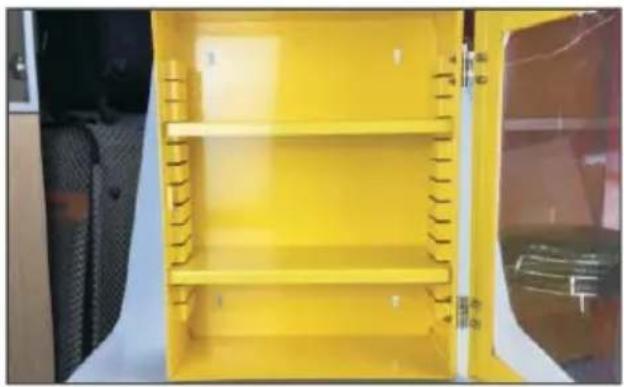

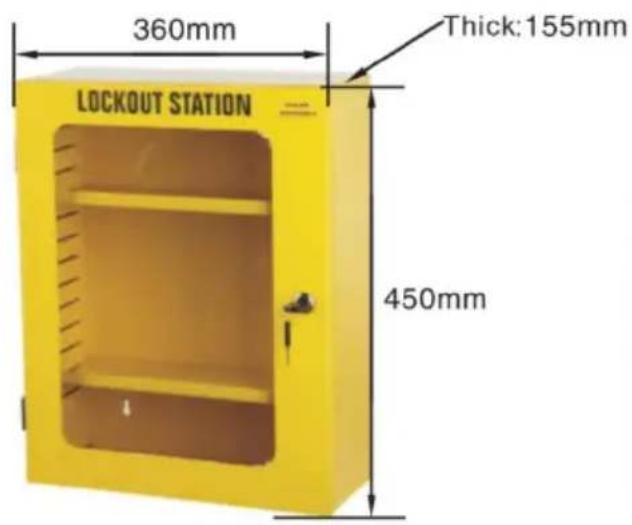

LOCKOUT-HANTERINGSSTATION

a. Tillverkad av högtemperatursprutad plastbehandlad stålplåt. b. Med två mobila delningsplattor, kan ställa in delningsutrymmet flexibelt. c. Fäst den med skruv. d. Kan anpassas utan perspektivpanel.

Part Code	Description
BD-X07	Width×height×thickness: 360×450×155mm

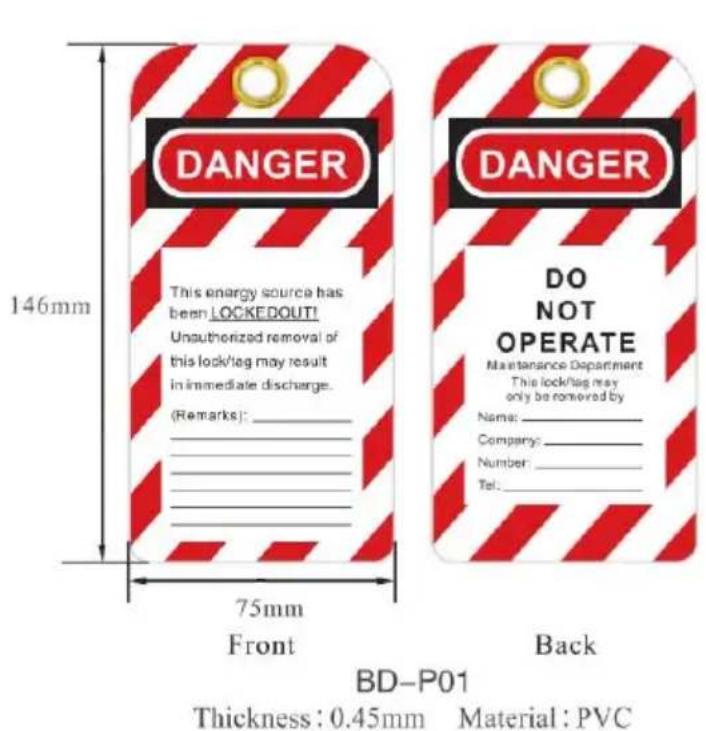

a. Lockout-tagout kan användas för att göra en holistisk kontroll av utrustning för att skydda arbetare från olyckor och utrustning från skada. b. Använd med hänglås för att påminna om att enheten är låst och inte kan användas. Det kan bara öppnas av den som låser den. Det gör det möjligt för människor att veta vem som låser den och så att de vet att det är en användare av enheten. c. På taggen kan du se "Fara/Använd inte/försiktighet" etc.

säkerhetsvarningsspråk och även "Namn / avdelning/Datum" etc tomt för dig att fylla i.

d. Erbjud språkanpassning.

a. Tillverkad av teknisk plast nylon PA formsprutning, galvaniserad rostsäker yta. b. Låshålets diameter: 10,5 mm (2/5 tum). c. Låsbygeldiameter: 25 mm (1 tum) & 38 mm (1,5 tum). d. Finns även i specialtillverkat rostfritt stål, modellen bakom plus.

e. Tillverkad av teknisk plastförstärkt nylon PA. f. Passar de flesta befintliga typer av strömbrytare i Europa och Asien. g. Installeras enkelt med hjälp av en tryckknapp eller roterande rulle. h. Finns för en- och flerpolig brytare.

i. Rekommenderas att använda i kombination med ett hänglås för ökad säkerhet.

j. Kan använda hänglås med en bygeldiameter upp till 7 mm.

Part Code	Description
BD-D03	TBLO (Tie bar Lockout)

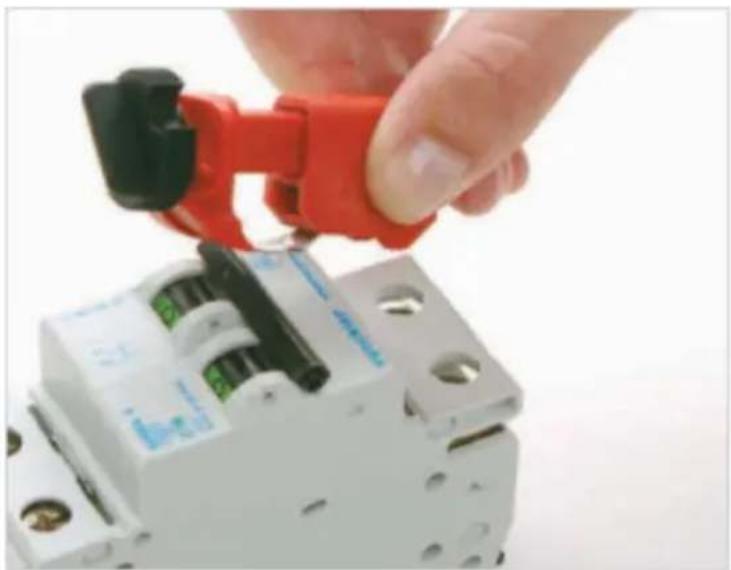

a. Tillverkad av robust polypropen PP och slagmodifierad PA. b. Använd tumskruven för att klämma fast lockouten säkert på växlingstungan, sätt sedan i locket och lås in plats för att förhindra att klämman lossas. c. Ny bladdesign ger stramare grepp med mindre vridmoment på tumskruven. d. Löstagbara klossar utökar utbudet av tillämpliga brytare. e. Lockouterna kan ta hänglås med en bygeldiameter på upp till 7 mm.

Part Code	Description
BD-D11	Can lock handle width 18mm
BD-D12	Can lock handle width 42mm
BD-D13	Can lock handle width 72mm

a. Tillverkad av teknisk plastförstärkt nylon PA och förkromad mässingsskruv.

b. Med lässkruvar, kan låsas utan verktyg.

c. Mycket använd: tillämplig på alla typer av små och medelstora MCCB och dvärgbrytare.

d. Kan anpassas med märke i rostfritt stål.

a. Tillverkad av pressgjuten aluminiumlegering, nylon och ABS, ytan sprutmålad med metall.

b. Med lässkruvar, kan låsas utan verktyg.

c. Används i stor utsträckning.

BD-D17, lämplig för små och medelstora strömbrytare (handtag <12 mm).

a. Tillverkad av nylon och ABS. b. Med lässkruvar, kan låsas utan verktyg. c. Används i stor utsträckning, lämplig för små strömbrytare (handtag <15 mm).

a. Tillverkad av robust polypropen. b. Dubbel öppen och sexkantig lockout-design, lämplig för alla typer av industriella pluggar. c. Rymmer 2 till 4 hänglås med bygeldiameter mindre än 7 mm för att låsa samtidigt.

Idealisk anordning för att låsa ut kopplingslådor och hisskontroller.

a. Tillverkad av slitstark polyesterduk. b. Med PVC-foder för att förhindra att andra kontaktar knappen på hisskontrollen. c. Med tillräckligt med utrymme kan låsa många typer av körkontrollknappar, eller alla typer av speciella storlekar av plugg och tillbehör. d. Varningsetiketter tillgängliga.

a. Tillverkad av polypropen PP. b. Tillämpade storlekar:

BD-F01 låser ut rör från 13 mm (1/2") till 64 mm (2 1/2") i diameter.

c. Hänglås låst bygel max diameter: 9 mm. d. Färg: röd, andra färger måste anpassas.

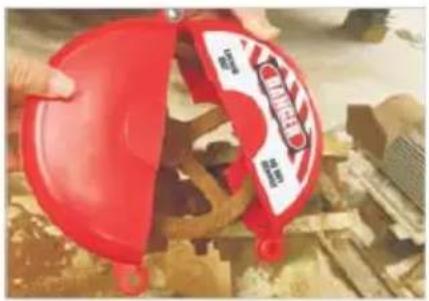

a. Engineering plast nylon ABS; b. Lås handhjulets diameter 25 mm- 64 0 mm ventil (Som beskrivning på bladet). c. Låst med ett hänglås, låsbygel diameter 7 mm. d. Färg: F11: Röd, andra färger måste anpassas: Tagout är tillgänglig.

Part Code	Description
BD-F11	Valve rod diameter 25mm-64mm(1"-2.5")

e. Tillverkad av slagtålig teknisk plast PC, andra färger kan anpassas. f. Används 1,8 meter kabel, det yttre lagret av kabeln är gjord av anti-UV F (diameter 6 mm), kabeln kan anpassas med olika längder och färger. g. Tål extra temperaturer på -46°C till 149°C. h. Låst med 4 hänglås, låsbygelns diameter är mindre än 7 mm.
