Type de produit	Kit de verrouillage et d'étiquetage (Lockout Tagout)
Marque	Vevor
Modèle	BD-X07-D41
Nombre d'ensembles	59 pièces
Dimensions du produit	500 × 420 × 225 mm
Matériau de la station	Plaque d'acier avec revêtement plastique par pulvérisation haute température
Nombre de cadenas de sécurité	12 (avec 2 clés chacun)
Types de dispositifs inclus	Moraillons en acier, verrouillages de disjoncteurs miniatures, verrouillages de disjoncteurs à poignée, verrouillage de prise électrique, sac de consignation, verrouillages de robinet à bille et de vanne, verrouillage de câble réglable, attaches de câble
Utilisation prévue	Contrôle holistique des équipements pour protéger les travailleurs et l'équipement contre les accidents
Précautions de sécurité	Ne pas s'asseoir ou se tenir debout dessus, ne pas laisser les enfants jouer à proximité, inspecter avant chaque utilisation, ne pas dépasser les capacités
Assemblage	Sur une surface plane, dure et lisse ; suivre les instructions d'assemblage
Entretien	Nettoyer avec un chiffon humide, stocker dans un endroit sec
Contenu de la station	Station de gestion des consignations (1), cadenas (12), moraillons (4), verrouillages de disjoncteurs (12), verrouillage de prise (1), sac (1), verrouillages de vannes (3), verrouillage de câble (1), attaches de câble (46)
Personnalisation	Panneau personnalisable, étiquettes d'avertissement, langue personnalisable
Langues disponibles	FR, DE, EN, ES, IT, NL, PL, SV, et bien d'autres
Garantie	Assistance technique et certificat de garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - BD-X07-D41 Vevor

Comment installer la station de verrouillage ?

Fixez la station à l'aide de vis sur une surface plane et stable. Assurez-vous qu'elle est bien fixée et qu'elle peut supporter le poids des dispositifs. Suivez les instructions d'assemblage fournies.

Combien de cadenas sont inclus dans le kit ?

Le kit contient 12 cadenas de sécurité, chacun avec 2 clés, soit un total de 24 clés.

Les verrouillages de disjoncteurs sont-ils compatibles avec tous les modèles ?

Les verrouillages sont conçus pour la plupart des disjoncteurs européens et asiatiques. Vérifiez les dimensions : BD-D11 (poignée ≤18mm), BD-D12 (≤42mm), BD-D13 (≤72mm), BD-D17 (poignée <12mm).

Quelle est la capacité de charge maximale du kit ?

Le kit n'a pas de capacité de charge spécifique car il s'agit de dispositifs de verrouillage. Ne dépassez pas les limites indiquées pour chaque composant (ex : câble de 1,8 m supportant des températures de -46°C à 149°C).

Comment personnaliser les étiquettes du kit ?

Les étiquettes d'avertissement comportent des champs vides pour le nom, le département et la date. Vous pouvez les remplir manuellement. Une personnalisation de la langue est également disponible sur demande.

Puis-je utiliser ce kit pour des équipements électriques ?

Oui, le kit est conçu pour le verrouillage de sources d'énergie, y compris électriques. Utilisez les verrouillages de disjoncteurs et de prises appropriés pour isoler l'alimentation en toute sécurité.

Les moraillons sont-ils résistants à la rouille ?

Oui, les moraillons sont en acier avec un revêtement PA et une surface antirouille galvanisée. Ils résistent à la corrosion dans des conditions normales.

Quel type de cadenas est recommandé avec ce kit ?

Utilisez des cadenas avec un diamètre d'anse allant jusqu'à 7 mm pour la plupart des dispositifs. Les cadenas inclus (12) sont adaptés à tous les composants.

Comment nettoyer et entretenir le kit ?

Nettoyez les composants avec un chiffon humide et un détergent doux. Stockez le kit dans un endroit sec et à l'abri de la poussière. Vérifiez régulièrement l'état des pièces avant chaque utilisation.

Où puis-je trouver des pièces de rechange pour le kit ?

Contactez le service après-vente via www.vevor.com/support pour obtenir des pièces détachées ou des informations sur la garantie électronique.

MODE D'EMPLOI BD-X07-D41 Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

KIT DE VERROUILLAGE ET D'ÉTIQUETAGE

de L'UTILISATEUR

MODÈLE: BD-X07-D41

Lisez ce document avant d'utiliser ce produit. Ne pas le faire peut entraîner des blessures graves.

Précautions de montage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité et des gants de travail pendant l'assemblage.
3. Gardez la zone de rassemblement propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l'assemblage.
5. Ne vous rassemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent uniquement aux produits correctement et complètement assemblés.
7. Assemblez-le sur une surface plane, de niveau, dure et lisse, capa de supporter en toute sécurité le kit de consignation et d'étiquetage
8. Pour plus d'informations concernant les pièces répertoriées dans les pages suivantes, veuillez vous référer au schéma d'assemblage de « manuel. Déballez et séparez toutes les pièces dans une zone de tu propre.

Utiliser des précautions

1. NE PAS ÊTRE ASSIS OU DEBOUT SUR CET ARTICLE.
2. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer a proximité de cet article.
3. Ne dépassez pas les capacités.
4. kit de verrouillage et d'étiquetage entièrement chargé.

5. Utiliser uniquement comme prévu.

6. Inspectez avant chaque utilisation ; ne pas utiliser si les pièces se desserrées ou endommagées.

CONSERVEZ CE MANUEL

PRODUCT PARAMETER

Modèle	BD-X07-D41
Nombre d' ensembles _ _	59
Taille du produit	500*420*225 millimètres

PARTS LIST

Nom	Code	quantité
Poste de gestion des consigna	X07	1
Cadenas de sécurité	G01 (2 clés par se)	12
Consignation de verrouillage	P01	46
Moraillon en acier revêtu de	K01	2
	K02	2
Verrouillage de disjoncteur miniature	J03	2
Verrouillage du disjoncteur à p	J11	2
	J12	2
	J13	2
Verrouillage de disjoncteur miniature multifonction	J14	2
Verrouillage du disjoncteur moy	J17	1
Verrouillage de disjoncteur à p échelle	J20	2
Verrouillage de la prise électric	D43	1
Sac de consignation	D71	1
Verrouillage du robinet à bille réglable	F01	1
Verrouillage de vanne réglable	F11	2
Verrouillage de câble réglable	L11	1
Attache de câble	/	46

INSTRUCTIONS

STATION DE GESTION DU VERROUILLAGE

un. Fabriqué à partir de plaque d'acier de traitement plastique par pulvérisation à haute température de surface.

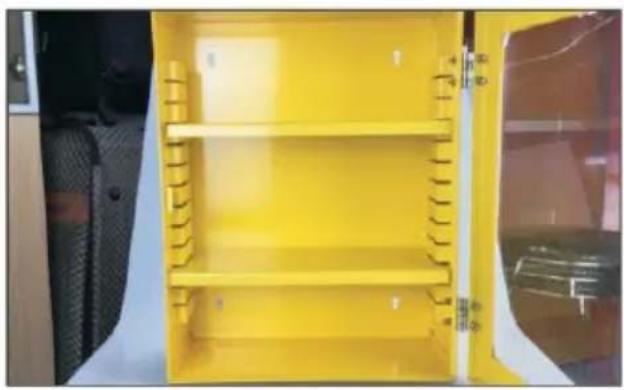

b. Avec deux plaques de division mobiles, vous pouvez définir l'espac division de manière flexible.
c. Fixez-le par vis.
d. Peut être personnalisé avec un panneau sans perspective.

Part Code	Description

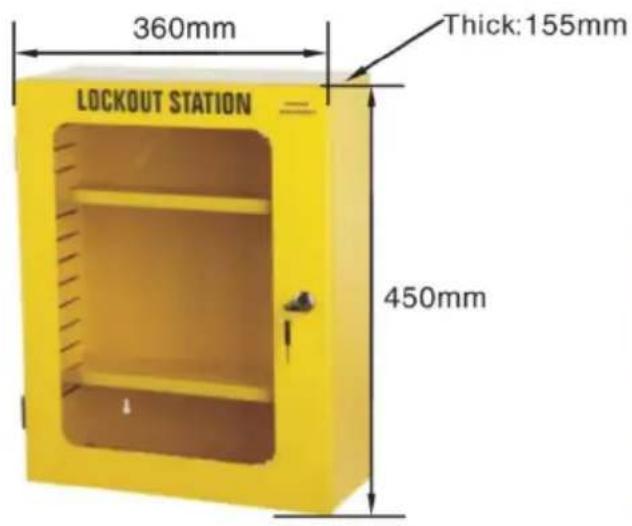

BD-X07	Width×height×thickness: 360×450×155mm

a. Le verrouillage et l'étiquetage peuvent être utilisés pour effectuer un contrôle holistique de l'équipement afin de protéger les travailleurs contre les accidents l'équipement contre les dommages.
b. Utiliser avec un cadenas pour rappeler que l'appareil a été verrouillé et n pas être utilisé. Cela ne peut être que ouvert par celui qui le verrouille. Cel permet aux gens de savoir qui le verrouille et de savoir qu'il y a un dange faire fonctionner l'appareil.

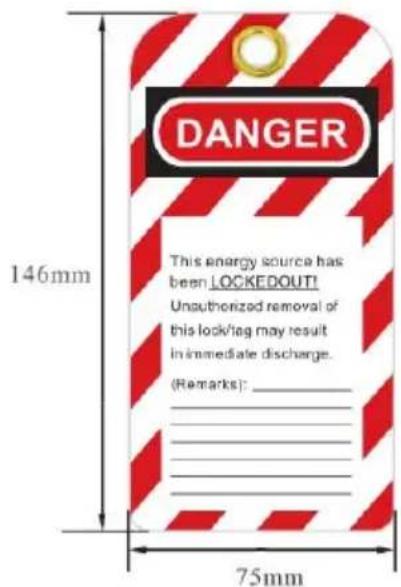

c. Sur l'étiquette, vous pouvez voir « Danger/Ne pas utiliser/Attention », etc., langage d'avertissement de sécurité et également « Nom / département/Date » etc., vide à remplir.
d. Offrez une personnalisation de la langue.

Moraillon en acier enduit de PA

un. Fabriqué à partir de plastique d'ingénierie moulé par injection de PA, galvanisé

surface antirouille.

b, diamètre du trou de verrouillage: 10,5 mm (2/5 " ).

C. Diamètre de la manille de verrouillage : 25 mm (1 " ) et 38 mm (1,5 ") d. Comme le matériau en acier inoxydable sur mesure, le modèle de plus « S ».

e. Fabriqué à partir de nylon PA renforcé de plastique technique.

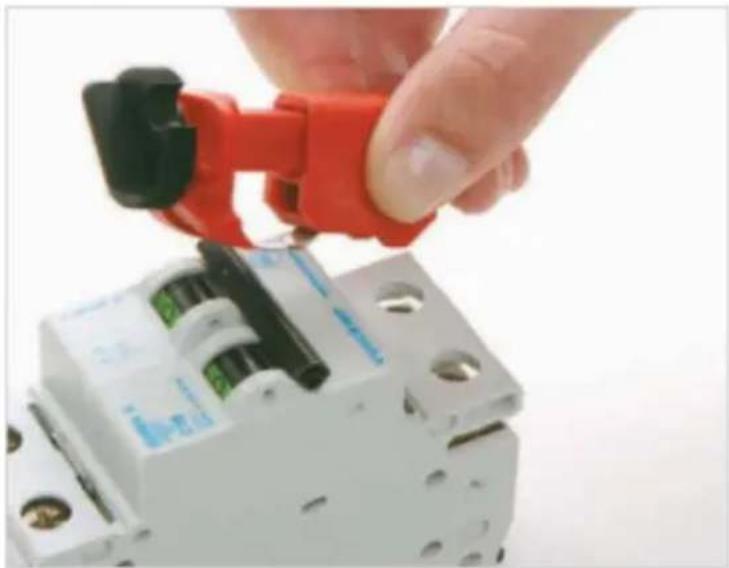

f. Convient à la plupart des types existants de disjoncteurs européens et asiatiques.

g. Facilement installé à l'aide d'un bouton poussoir ou d'un rouleau rotatif.

h. Disponible pour disjoncteur unipolaire et multipolaire

i. Il est recommandé de l'utiliser en combinaison avec un cadenas pour plus sécurité.

j. Peut utiliser des cadenas avec un diamètre d'anse allant jusqu'à 7 mm.

Part Code	Description
BD-D03	TBLO (Tie bar Lockout)

a. Fabriqué à partir de polypropylène PP robuste et de PA modifié aux chocs
b. Utilisez la vis moletée pour serrer solidement le verrouillage sur la languette l'interrupteur, puis tirez le couvercle et verrouillez-le. endroit pour empêcher la p de se desserrer.
c. Le nouveau design de la lame offre une prise plus serrée avec moins de sur la vis moletée.
d. Les taquets amovibles élargissent la gamme de disjoncteurs applicables.
e. Les consignations peuvent accepter des cadenas avec un diamètre d'anse al jusqu'à 7 mm.

Part Code	Description
BD-D11	Can lock handle width ≤slant 18mm
BD-D12	Can lock handle width ≤slant 42mm
BD-D13	Can lock handle width ≤slant 72mm

a. Fabriqué à partir de nylon PA renforcé de plastique technique et vis en I chromé.
b. Avec vis de verrouillage, peut être verrouillé sans outils.
c. Largement utilisé : applicable à toutes sortes de MCCB de petite et moyé taille, et tout disjoncteur miniature.
d. Peut être une marque d'acier inoxydable personnalisée.

a. Fabriqué en alliage d'aluminium moulé sous pression, nylon et ABS, la su pulvérise du métal.
b. Avec vis de verrouillage, peut être verrouillé sans outils.
c. Largement utilisé,

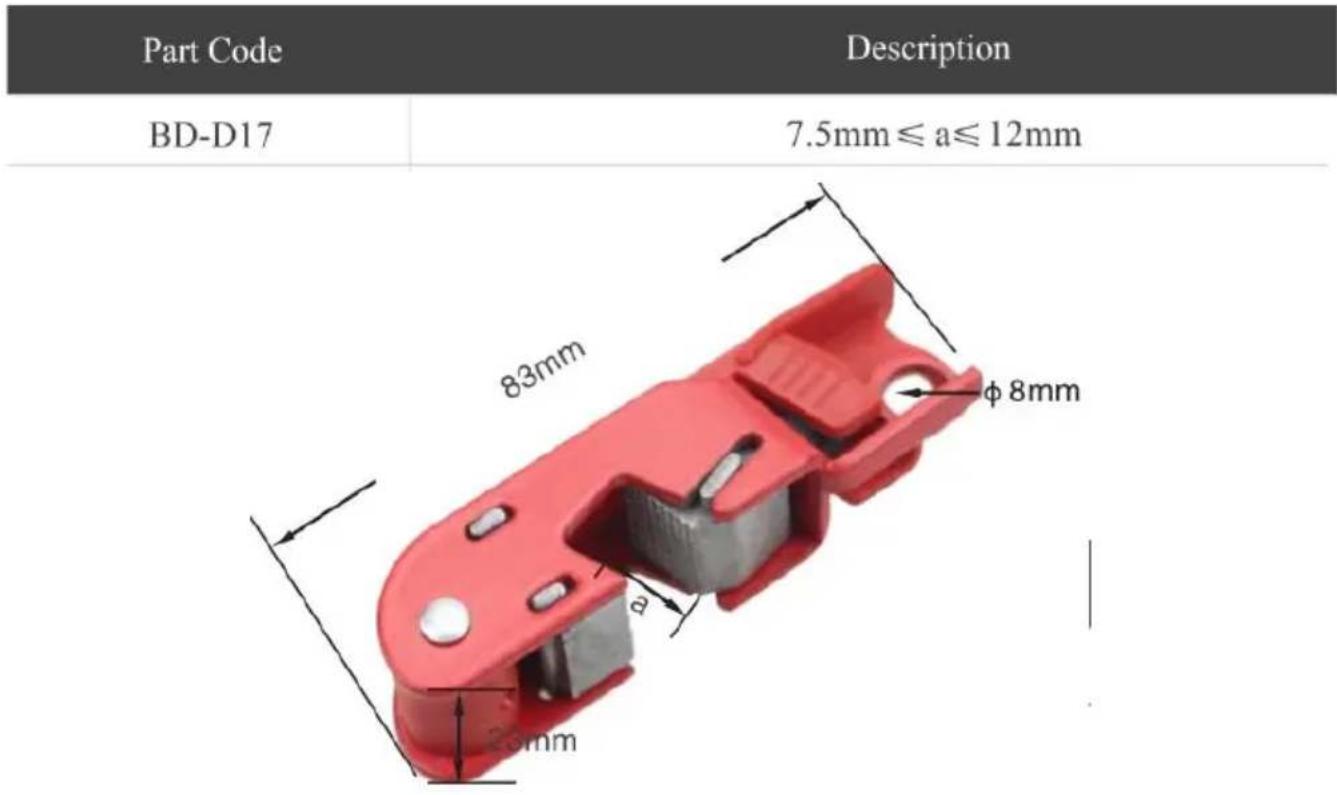

BD-D17, adapté aux disjoncteurs de petite et moyenne taille (poignée <12 mr

Dispositif idéal pour verrouiller les boîtes de jonction et les contrôleurs d'ascenseur.

a. Fabriqué à partir de tissu polyester résistant à l'usure.
b. Avec doublure en PVC pour empêcher les autres de toucher le bouton du contrôleur d'ascenseur.
c. Avec suffisamment d'espace, vous pouvez verrouiller de nombreux types de boutons de contrôleur de conduite, ou toutes sortes de boutons spéciaux. prise et accessoires de grande taille.
d. Étiquettes d'avertissement disponibles.

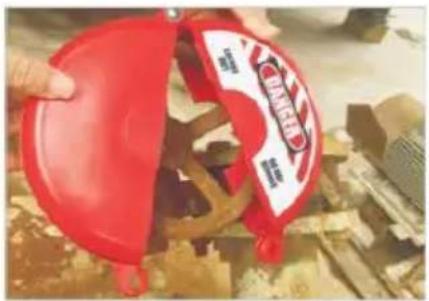

a. Fabriqué en polypropylène PP.
b. Tailles appliquées :

Le BD-F01 verrouille les tuyaux de 13 mm (1/2") à 64 mm (2 1/2") de d

c. Diamètre maximum de l'anse verrouillée par cadenas : 9 mm
d. d. Couleur : rouge, d'autres couleurs doivent être personnalisées.

a. Plastique d'ingénierie en nylon ABS ;
b. à 64 0 mm du volant (comme description sur la feuille)
c. Verrouillé par un cadenas, diamètre de l'anse de verrouillage 7 mm.
d. Couleur : F11 : rouge, d'autres couleurs doivent être personnalisées : l'étiquetage est disponible .

Part Code	Description
BD-F11	Valve rod diameter 25mm-64mm(1"-2.5")

e. Fabriqué à partir de plastique PC technique résistant aux chocs, d'autres couleurs peuvent être personnalisées.
f. Câble utilisé de 1,8 mètres, la couche externe de Le câble est fabriqué à de P VC anti-UV (diamètre 6 mm), le câble peut être personnalisé avec diffis longueurs et couleurs.
g. Résiste à des températures supplémentaires de-46°C à 149°C.
h. Verrouillé avec 4 cadenas, le diamètre de l'anse de verrouillage est inférie 7 mm.

Importé aux États-Unis : Sanven Technology Ltd.

Technique Assistance et certificat de garantie électronique www.vevor.com/support
