Type de produit	Verriegelungs- und Kennzeichnungsset (Lockout Tagout)
Marque	Vevor
Modèle	BD-X07-D41
Nombre d'ensembles	59 Teile
Dimensions du produit	500 × 420 × 225 mm
Matériau de la station	Stahlplatte mit Kunststoffbeschichtung durch Hochtemperatursprühbeschichtung
Nombre de cadenas de sécurité	12 (mit je 2 Schlüsseln)
Types de dispositifs inclus	Stahlbügel, Miniatur-Leistungsschalterverriegelungen, Griff-Leistungsschalterverriegelungen, Steckdosenverriegelung, Kennzeichnungstasche, Kugelhahn- und Ventilverriegelungen, einstellbare Kabelverriegelung, Kabelbinder
Utilisation prévue	Ganzheitliche Gerätesteuerung zum Schutz von Arbeitnehmern und Geräten vor Unfällen
Précautions de sécurité	Nicht darauf setzen oder stehen, Kinder nicht in der Nähe spielen lassen, vor jedem Gebrauch prüfen, Kapazitäten nicht überschreiten
Assemblage	Auf einer ebenen, harten und glatten Oberfläche; Montageanleitung befolgen
Entretien	Mit einem feuchten Tuch reinigen, an einem trockenen Ort lagern
Contenu de la station	Kennzeichnungsmanagementstation (1), Schlösser (12), Bügel (4), Leistungsschalterverriegelungen (12), Steckdosenverriegelung (1), Tasche (1), Ventilverriegelungen (3), Kabelverriegelung (1), Kabelbinder (46)
Personnalisation	Personalisierbares Panel, Warnaufkleber, anpassbare Sprache
Langues disponibles	FR, DE, EN, ES, IT, NL, PL, SV und viele weitere
Garantie	Technische Unterstützung und elektronische Garantiebescheinigung über www.vevor.com/support

Häufig gestellte Fragen - BD-X07-D41 Vevor

Wie installiere ich die Verriegelungsstation?

Befestigen Sie die Station mit Schrauben auf einer ebenen, stabilen Oberfläche. Stellen Sie sicher, dass sie gut befestigt ist und das Gewicht der Geräte tragen kann. Befolgen Sie die mitgelieferte Montageanleitung.

Wie viele Schlösser sind im Kit enthalten?

Das Kit enthält 12 Sicherheitsschlösser, jedes mit 2 Schlüsseln, also insgesamt 24 Schlüssel.

Sind die Leistungsschalterverriegelungen mit allen Modellen kompatibel?

Die Verriegelungen sind für die meisten europäischen und asiatischen Leistungsschalter ausgelegt. Überprüfen Sie die Abmessungen: BD-D11 (Griff ≤18mm), BD-D12 (≤42mm), BD-D13 (≤72mm), BD-D17 (Griff <12mm).

Was ist die maximale Belastbarkeit des Kits?

Das Kit hat keine spezifische Tragfähigkeit, da es sich um Verriegelungsvorrichtungen handelt. Überschreiten Sie nicht die angegebenen Grenzen für jede Komponente (z.B. Kabel von 1,8 m, das Temperaturen von -46°C bis 149°C standhält).

Wie kann ich die Etiketten des Kits personalisieren?

Die Warnaufkleber haben leere Felder für Name, Abteilung und Datum. Sie können diese manuell ausfüllen. Eine Sprachpersonalisierung ist auf Anfrage ebenfalls verfügbar.

Kann ich dieses Kit für elektrische Geräte verwenden?

Ja, das Kit ist für die Verriegelung von Energiequellen, einschließlich elektrischer, ausgelegt. Verwenden Sie die entsprechenden Leistungsschalter- und Steckdosenverriegelungen, um die Stromversorgung sicher zu isolieren.

Sind die Bügel rostbeständig?

Ja, die Bügel bestehen aus Stahl mit einer PA-Beschichtung und einer galvanisierten, rostfreien Oberfläche. Sie sind unter normalen Bedingungen korrosionsbeständig.

Welcher Schlosstyp wird mit diesem Kit empfohlen?

Verwenden Sie Schlösser mit einem Bügeldurchmesser von bis zu 7 mm für die meisten Geräte. Die im Lieferumfang enthaltenen Schlösser (12) sind für alle Komponenten geeignet.

Wie reinige und pflege ich das Kit?

Reinigen Sie die Komponenten mit einem feuchten Tuch und einem milden Reinigungsmittel. Lagern Sie das Kit an einem trockenen, staubfreien Ort. Überprüfen Sie regelmäßig den Zustand der Teile vor jedem Gebrauch.

Wo finde ich Ersatzteile für das Kit?

Kontaktieren Sie den Kundendienst über www.vevor.com/support für Ersatzteile oder Informationen zur elektronischen Garantie.

BEDIENUNGSANLEITUNG BD-X07-D41 Vevor

Linkenheim-Hochstetten, Germany

[e-mail]

[phone]

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Germany

[e-mail]

[phone]

UK

REP

Pooledas Group Ltd

Technisch Support- und E-Garantiezertifikat

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.

Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Montieren Sie es nur gemäß dieser Anleitung. Durch unsachgemäßes Montage können Gefahren entstehen.
2. Tragen Sie bei der Montage eine Schutzbrille und Arbeitshandschuh
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie Unbeteiligte während der Montage vom Bereich fern.
5. Nicht aufbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Lockout-Tagout-Kit sicher tragen kann.
8. Weitere Informationen zu den auf den folgenden Seiten aufgeführter Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz.

Treffen Sie Vorsichtsmaßnahmen

1. SITZEN ODER STEHEN SIE NICHT AUF DIESEM ARTIKEL.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit in der Nähe dieses Artikels zu spielen.
3. Überschreiten Sie nicht die Kapazitäten.
4. Lockout-Tagout-Kit sicher tragen kann.
5. Nur bestimmungsgemäß verwenden.
6. Vor jedem Gebrauch prüfen; Nicht verwenden, wenn Teile lose oder beschädigt sind.

Bewahren Sie dieses Handbuch auf

PRODUCT PARAMETER

Modell	BD-X07-D41
Anzahl der Sätze __	59
Produktgröße __	500*420*225 mm

PARTS LIST

Name	Code	Menge
Sperrverwaltungsstation	X07	1
Sicherheitsvorhängeschloss	G01 (2 Schlüssel p Schloss)	12
Lockout-Tagout	P01	46
Überfalle aus PA-beschichtetem Stahl	K01	2
	K02	2
Verriegelung des Miniatur-Leistungsschalters	D03	2
Klemmbare Leistungsschalterverriegelung	D11	2
	D12	2
	D13	2
Multifunktionale Miniatur-Leistungsschalterverriegelung	D14	2
Mittlere Leistungsschaltersperre	D17	1
Kleine Leistungsschalterverriegelung	D20	2
Elektrische Steckersperre	D43	1
Lockout-Tasche	D71	1
Einstellbare Kugelhahnsperre	F01	1
Einstellbare Sperre des Absperrschiebers	F11	2
Einstellbare Kabelsperre	L11	1
Kabelbinder	/	46

INSTRUCTIONS

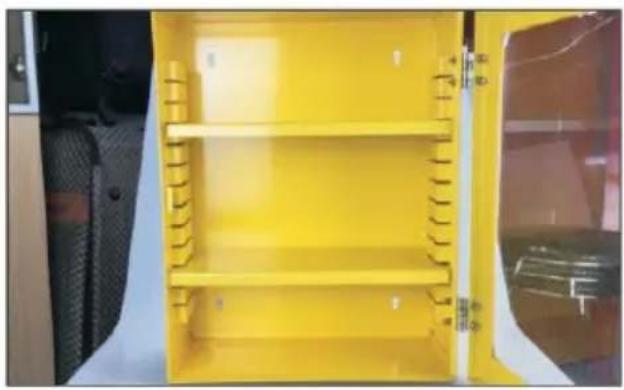

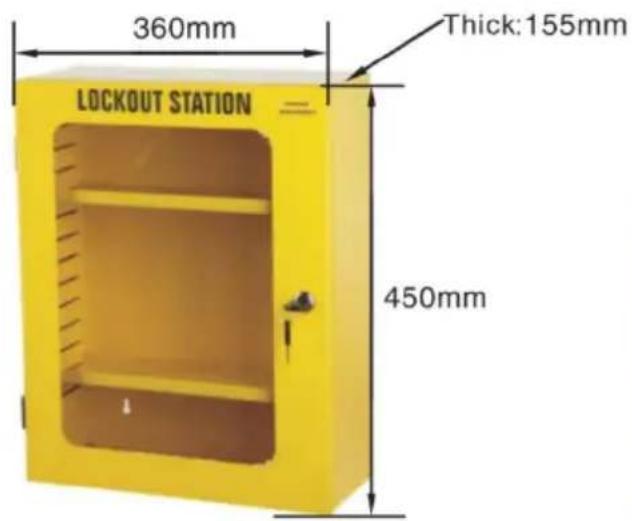

SPERRVERWALTUNGSSTATION

A. Hergestellt aus oberflächenbehandeltem Stahlblech mit Hochtemperatur-Sprühkunststoff.
B. Mit zwei mobilen Unterteilungsplatten lässt sich der Unterteilungsrauf flexibel gestalten.
C. Befestigen Sie es mit einer Schraube.
D. Kann nicht perspektivisches Panel angepasst werden.

Part Code	Description
BD-X07	Width×height×thickness: 360×450×155mm

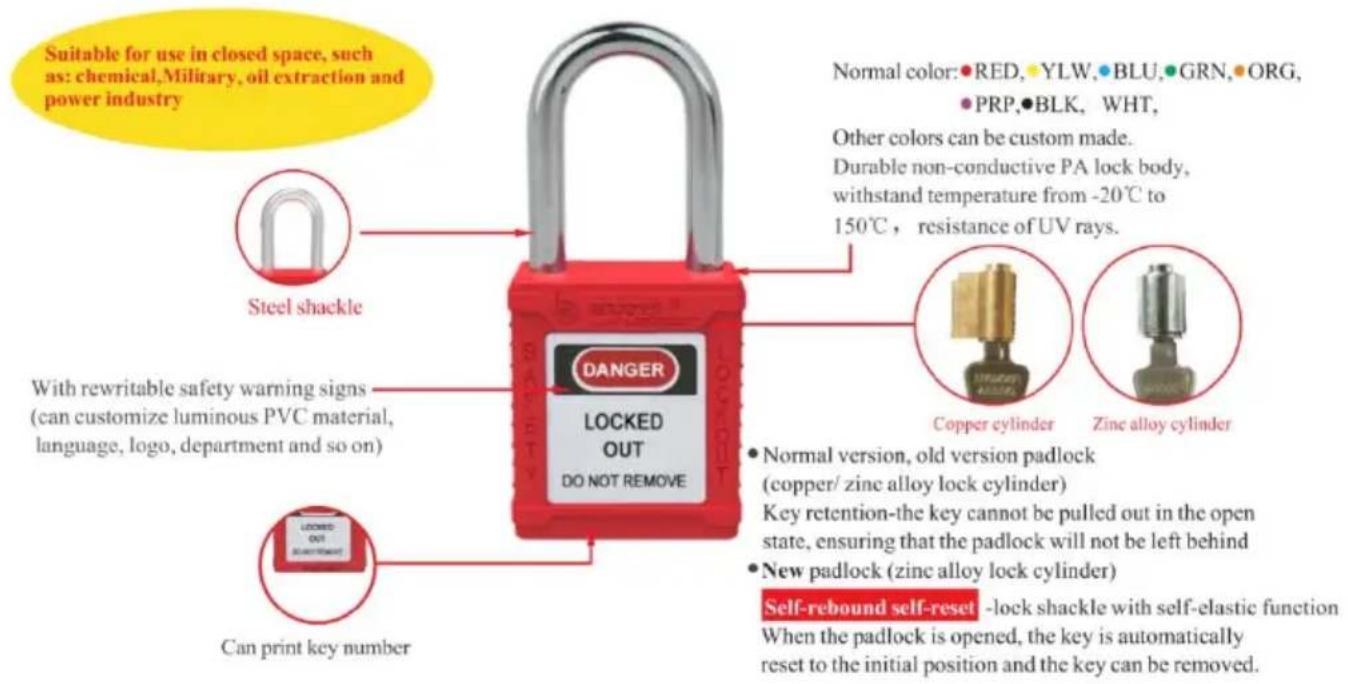

SICHERHEITS-VORHÄNGESCHLOSS

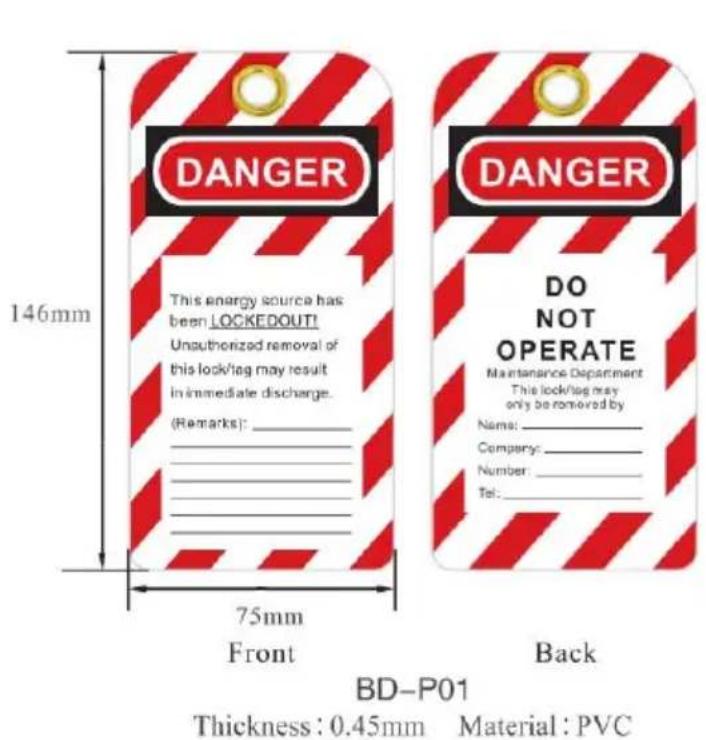

a. Lockout-Tagout kann für eine ganzheitliche Steuerung der Ausrüstung eingesetzt werden, um Arbeiter vor Unfällen zu schützen und Ausrüstung vor Beschädigungen.
b. Verwendung mit Vorhängeschloss, um daran zu erinnern, dass das Gerät gesperrt wurde und nicht bedient werden kann. Es kann nur sein von demjer geöffnet, der es verschließt. Es ermöglicht den Leuten zu wissen, wer es ver und dass sie wissen, dass es eine Gefahr für sie darstellt das Gerät bediene. c. Auf dem Etikett können Sie „Gefahr/Nicht bedienen/Vorsicht“ usw. als

Sicherheitswarntext und auch „Name / Abteilung/Datum“ usw. sehen, damit Sie ausfüllen können.

d. Bieten Sie Sprachanpassungen an.

PA-BESCHICHTETE STAHLHASP

A. Hergestellt aus technischem Kunststoff-Nylon-PA-Spritzguss, verzinkt rostfreie Oberfläche.
b, Durchmesser des Schlosslochs: 10,5 mm (2/5 Zoll).
c.Schlossbügeldurchmesser: 25 mm (1 Zoll) und 38 mm (1,5 Zoll)

D. Wie zum Beispiel maßgeschneidertes Edelstahlmaterial, das Modell dahinter plus „S“.

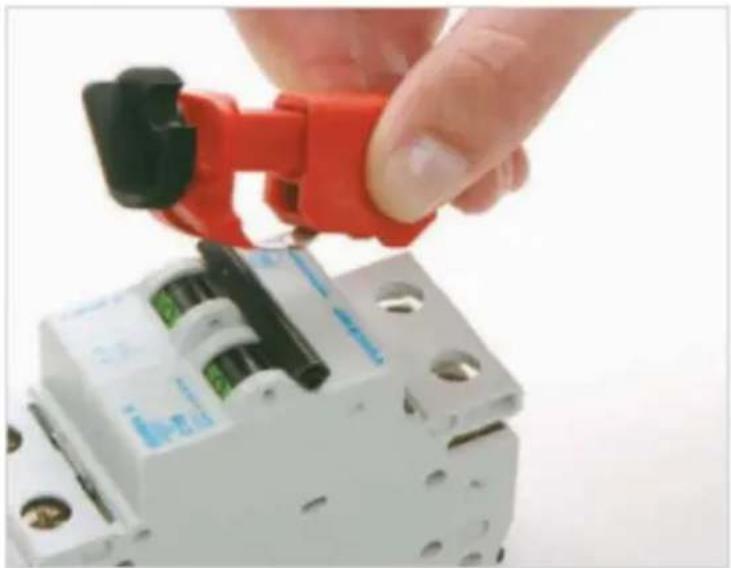

MINIATUR-LEISTUNGSSCHALTER-VERRIEGELUNG

e. Hergestellt aus technischem Kunststoff verstärktem Nylon PA.
f. Passend für die meisten vorhandenen Leistungsschaltertypen in Europa und Asien.
g. Einfache Installation mit Hilfe eines Druckknopfes oder einer Drehrolle.
h. Verfügbar für ein- und mehrpolige Leistungsschalter

i. Für zusätzliche Sicherheit wird die Verwendung in Kombination mit einem Vorhängeschloss empfohlen.

j. Kann Vorhängeschlösser mit einem Bügeldurchmesser von bis zu 7 mm verwenden.

Part Code	Description
BD-D03	TBLO (Tie bar Lockout)

a. Hergestellt aus robustem Polypropylen PP und schlagzäh modifiziertem PA .
b. Befestigen Sie die Sperre mit der Rändelschraube sicher an der Schalterzung ziehen Sie dann die Abdeckung ab und verriegeln Sie sie an einer Stelle, an die Klemme nicht lockern kann.
C. Neues Klingendesign sorgt für besseren Halt bei weniger Drehmoment an de Rändelschraube.
D. Abnehmbare Stollen erweitern die Auswahl an einsetzbaren Hämern.
e. Die Aussperrungen können Vorhängeschlösser mit einem Bügeldurchmesser vo bis zu 7 mm aufnehmen.

a. Hergestellt aus technischem Kunststoff verstärktem Nylon PA und verchromte Messingschraube.
b. Mit Feststellschrauben, ohne Werkzeug arretierbar.
c. Weit verbreitet: anwendbar auf alle Arten von kleine und mittlere MCCB ur alle Leitungsschutzschalter.
d.Kann individuell an die Marke Edelstahl angepasst werden.

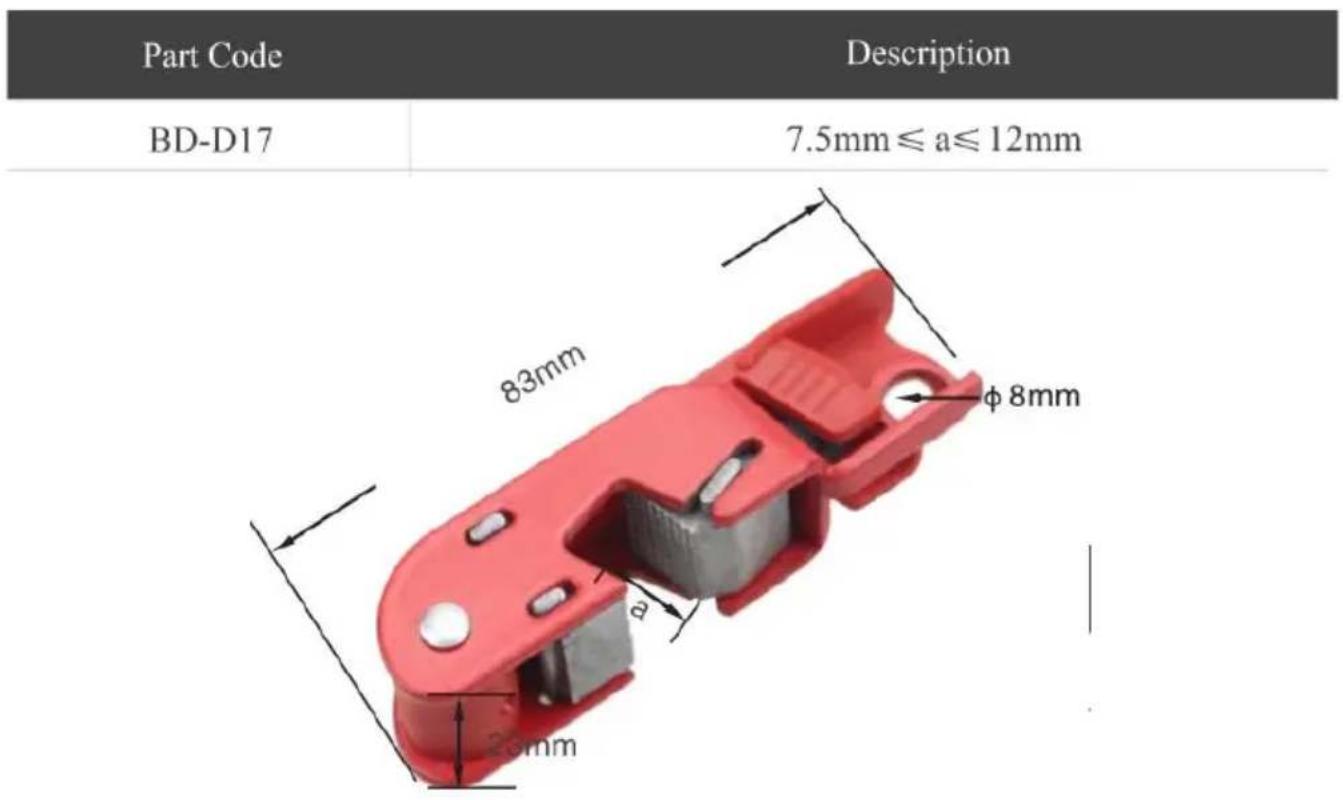

MITTLERE LEISTUNGSSCHALTER-SPERRE

a. Hergestellt aus einer Aluminiumdruckgusslegierung, Nylon und ABS. Die
Oberfläche ist mit Metall besprüht.
b. Mit Feststellschrauben, ohne Werkzeug arretierbar.
c. Weit verbreitet,

BD-D17, geeignet für kleine und mittelgroße Leistungsschalter (Griff < 12 mm)

KLEINE LEISTUNGSSCHALTER-VERRIEGELUNG

a. Hergestellt aus Nylon und ABS.
b. Mit Feststellschrauben, kann ohne Werkzeug verriegelt werden. c. Weit verbreitet, geeignet für kleine Leistungsschalter (Griff < 15 mm).

a. Hergestellt aus robustem Polypropylen.
b. Doppelt offenes und sechseckiges Verriegelungsdesign, geeignet für alle Artes von Industriesteckern.
c. Bietet Platz für 2 bis 4 Stück Vorhängeschlösser mit einem Bügeldurchmes von weniger als 7 mm, um es an der Tür zu verriegeln gleiche Zeit.

Ideales Gerät zum Absperren von Anschlusskästen und Aufzugssteuerungen.

a. Hergestellt aus verschleißfestem Polyestergewebe.
b. Mit PVC-Auskleidung, um zu verhindern, dass andere den Knopf der Aufzugssteuerung berühren.
c. Mit genügend Platz können viele Arten von Fahrsteuerungstasten oder alle Arten von Spezialtasten gesperrt werden großer Stecker und Zubehör.
d. Warnschilder vorhanden.

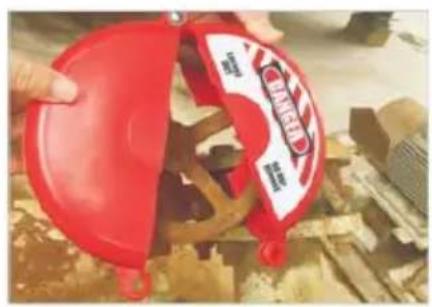

a. Hergestellt aus Polypropylen PP.
b. Angewandte Größen:

BD-F01 sperrt Rohre mit einem Durchmesser von 13 mm (1/2 Zoll) bis 64 1/2 Zoll)b)

c. Maximaler Durchmesser des Bügels mit Vorhängeschloss: 9 mm
d. d.Farbe: rot, andere Farben müssen angepasst werden.

a. Technischer Kunststoff, Nylon, ABS;
b. Sperren Sie das Handrad mit einem Ventildurchmesser von 25 mm bis 64 mm (siehe Blattbeschreibung).
c. Verriegelt durch ein Vorhängeschloss, Schlossbügeldurchmesser 7 mm.
d. Farbe: F11: Rot, andere Farben müssen angepasst werden: Tagout ist verfügbar.

Part Code	Description
BD-F11	Valve rod diameter 25mm-64mm(1"-2.5")

e. Hergestellt aus schlagfestem technischem Kunststoff PC, andere Farben können individuell angepasst werden.
f. Verwendetes 1,8 Meter langes Kabel, die äußere Schicht von Das Kabel besteht aus Anti-UV-P-VC (Durchmesser 6 mm) und kann in verschiedenen Längen und Farben individuell angepasst werden.
g. Widersteht zusätzlichen Temperaturen von -46 °C bis 149 °C.
h. Verriegelt mit 4 Vorhängeschlössern, der Durchmesser des Schlossbügels beträgt weniger als 7 mm.
