ZT-D1 - Absperrset Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Abschließset
Marke	Vevor
Modell	ZT-D1
Abmessungen	300 x 270 x 110 mm
Material der Transporttasche	Polyester
Material der Vorhängeschlösser	Stahl
Material der Sicherungsbügel	Stahl mit PA-Beschichtung (Polyamid)
Material der Leistungsschalterverriegelungen	Nylon PA, Polypropylen, verchromter Stahl
Anzahl der Sicherheitsvorhängeschlösser	4 (jeweils mit 2 Schlüsseln)
Anzahl der Verriegelungseinsätze	30
Anzahl der Sicherungsbügel	3 (Modelle K01, K02, K42)
Anzahl der Leistungsschalterverriegelungen	9 (Modelle D01, J11, J12, J14, D41)
Anzahl der Kabelbinder	46
Transporttasche	Ja, Abmessungen 280 x 90 x 250 mm
Hauptfunktion	Verriegelung und Kennzeichnung zur Sicherung elektrischer Geräte
Verwendung	Industrie, Wartung, Baustelle
Sicherheit	Mehrfachverriegelung möglich, Warnschilder inklusive
Wartung	Mit einem trockenen Tuch reinigen, vor jedem Gebrauch prüfen
Garantie	Siehe elektronische Garantieurkunde
Support	www.vevor.com/support

Häufig gestellte Fragen - ZT-D1 Vevor

Wie verwende ich das Abschließset Vevor ZT-D1?

Um das Set zu verwenden, identifizieren Sie zunächst das zu verriegelnde Gerät. Verwenden Sie ein Sicherheitsvorhängeschloss, um den entsprechenden Sicherungsbügel oder die Leistungsschalterverriegelung zu verriegeln. Bringen Sie ein Warnschild an. Nur die Person, die das Schloss angebracht hat, darf es entfernen. Weitere Einzelheiten finden Sie im Handbuch.

Was enthält das Abschließset ZT-D1?

Das Set enthält 4 Sicherheitsvorhängeschlösser (jeweils mit 2 Schlüsseln), 30 Verriegelungseinsätze, 3 Sicherungsbügel aus Stahl mit PA-Beschichtung, 9 Leistungsschalterverriegelungen verschiedener Modelle, 46 Kabelbinder und eine Transporttasche aus Polyester.

Welche Arten von Leistungsschaltern sind mit den Verriegelungen kompatibel?

Die Verriegelungen sind mit den meisten europäischen und asiatischen Leistungsschaltern kompatibel, einschließlich ein- und mehrpoliger Leistungsschalter, kleiner und mittlerer MCCBs und Miniatur-Leistungsschalter. Überprüfen Sie die Lochmaße und den Abstand.

Wie installiere ich eine Leistungsschalterverriegelung?

Zum Beispiel beim Modell BD-D01: Setzen Sie die Verriegelung auf die Schalterlasche, ziehen Sie die Rändelschraube fest, um sie sicher zu fixieren, ziehen Sie dann die Abdeckung und verriegeln Sie mit einem Vorhängeschloss. Der Bügeldurchmesser des Vorhängeschlosses muss ≤ 7 mm betragen.

Kann ich mehrere Vorhängeschlösser an derselben Verriegelungsstelle verwenden?

Ja, einige Sicherungsbügel und Verriegelungen können 2 bis 4 Vorhängeschlösser gleichzeitig aufnehmen, um eine Mehrfachverriegelung zu ermöglichen, sodass mehrere Personen das Gerät verriegeln können.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie bei der Montage Sicherheitsbrille und Handschuhe. Setzen Sie sich nicht auf das Gerät und steigen Sie nicht darauf. Überprüfen Sie die Teile vor jedem Gebrauch. Überschreiten Sie nicht die angegebenen Kapazitäten. Halten Sie Kinder fern.

Wie reinige und warte ich das Set?

Reinigen Sie die Tasche und die Teile mit einem trockenen Tuch. Verwenden Sie keine aggressiven Chemikalien. Überprüfen Sie regelmäßig die Vorhängeschlösser und Verriegelungen auf Verschleiß oder Beschädigungen. Ersetzen Sie defekte Teile.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist als PDF auf der Website notice-facile.com oder auf der Website des Herstellers www.vevor.com/support verfügbar. Sie können auch eine Übersetzung anfordern.

Ist das Set für den industriellen Einsatz geeignet?

Ja, dieses Abschließset ist für den industriellen Einsatz konzipiert, insbesondere für die Wartung und Sicherung elektrischer Geräte. Es entspricht den Sicherheitsnormen.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Kontaktieren Sie den Kundendienst über www.vevor.com/support. Halten Sie Ihren Kaufbeleg und die Modellnummer ZT-D1 bereit. Die Garantie deckt Herstellungsfehler ab.

BEDIENUNGSANLEITUNG ZT-D1 Vevor

Linkenheim-Hochstetten, Deutschland

[e-mail]

[phone]

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

[e-mail]

[phone]

UK

REP

Pooledas Group Ltd

Technisches Support- und E-Garantiezertifikat

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.

Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Montieren Sie es nur gemäß dieser Anleitung. Durch unsachgemäße Montage können Gefahren entstehen.
2. Tragen Sie bei der Montage eine Schutzbrille und Arbeitshandschuhe.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie Unbeteiligte während der Montage vom Bereich fern.
5. Nicht aufbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie die Teile aus und legen Sie sie an einem sauberen Arbeitsplatz bereit.

Treffen Sie Vorsichtsmaßnahmen

1. SITZEN ODER STEHEN SIE NICHT AUF DIESEM ARTIKEL.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, in der Nähe dieses Artikels zu spielen.
3. Überschreiten Sie nicht die Kapazitäten.
4. Nur bestimmungsgemäß verwenden.
5. Vor jedem Gebrauch prüfen; Nicht verwenden, wenn Teile lose oder beschädigt sind.

Bewahren Sie dieses Handbuch auf.

PRODUKTPARAMETER

Modell	ZT-D1
Anzahl der Sätze _ _	47
Produktgröße _ _	3 00* 27 0* 110 mm

TEILELISTE

Name	Code	Men
Handtasche	/	1
Sicherheitsvorhängeschloss	G01 (2 Schlüssel p	4
Lockout-Tagout	P01	30
Überfalle aus PA-beschichtetem Stahl	K01	1
	K02	1
Schließbügel aus Nylon	K42	1
Verriegelung des	D01	2
Klemmbare	D11	2
	D12	2
Multifunktionale Miniatur-Leistungsschalterverriegelung	D14	2
Mittlere Leistungsschaltersperre	D41	1
Kabelbinder	/	46

INSTRUCTIONS

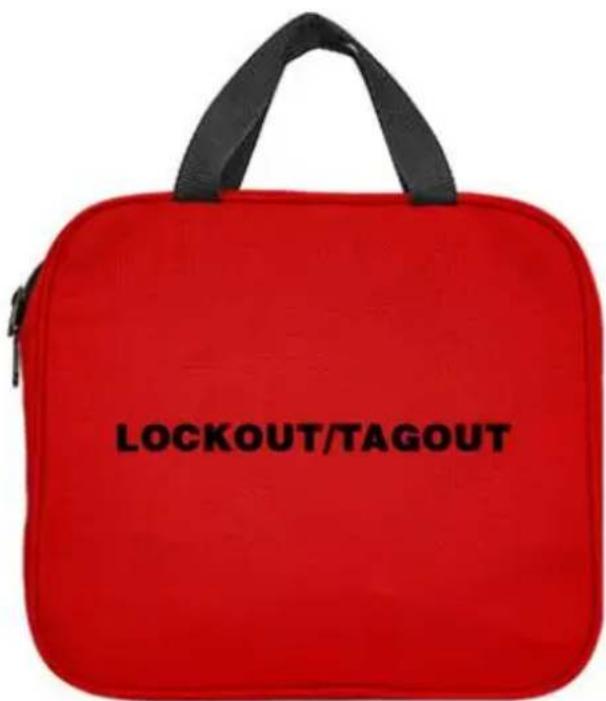

Handtasche

Material: Polyestergewebe

Abmessung: 280 x 90 x 250 mm

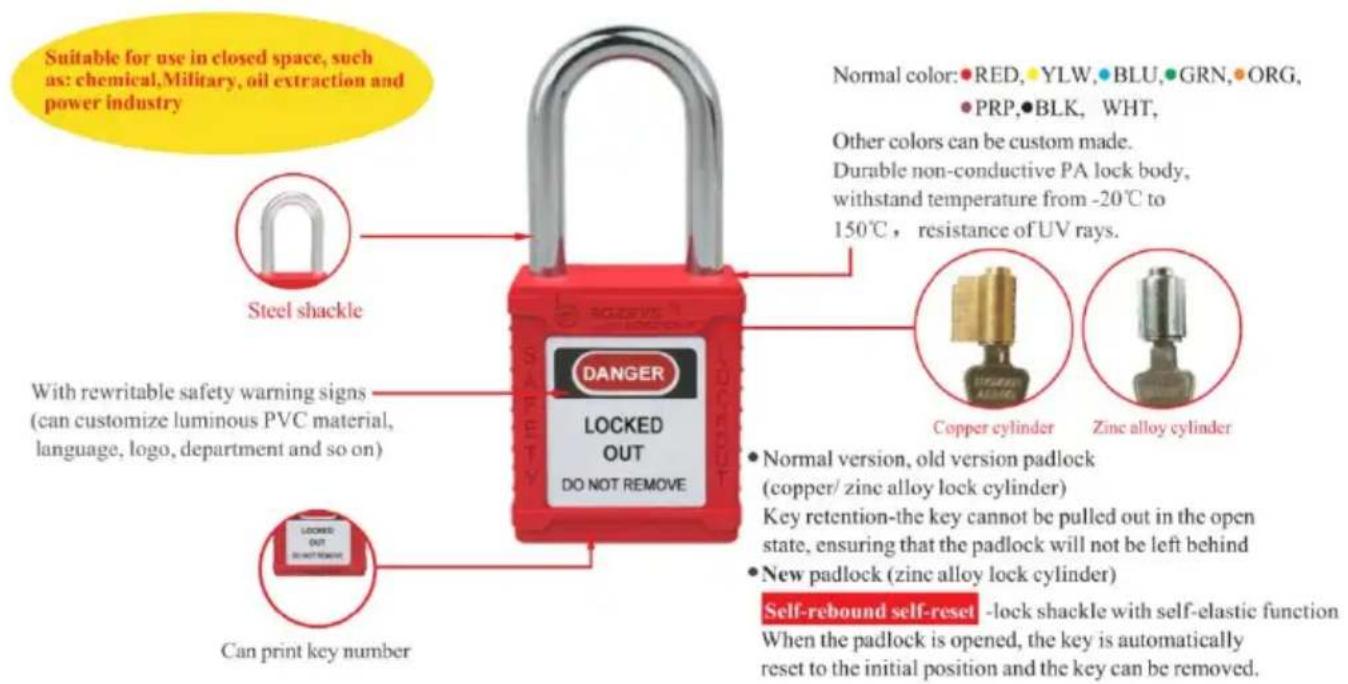

SICHERHEITS-VORHÄNGESCHLOSS

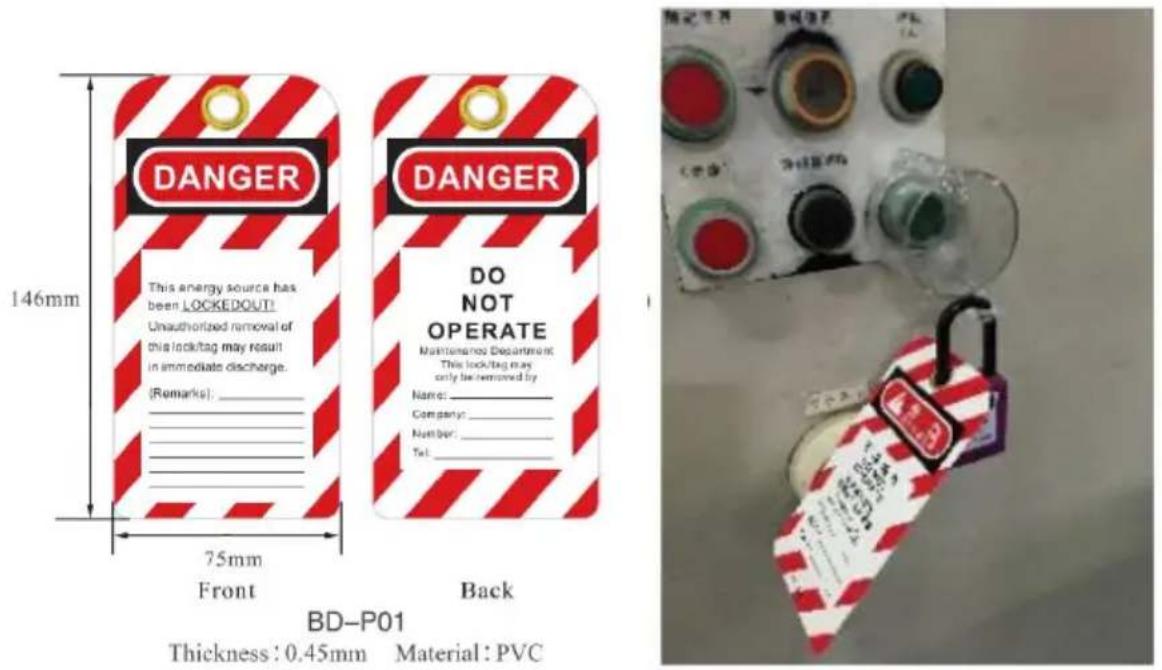

a. Lockout-Tagout kann für eine ganzheitliche Steuerung der Ausrüstung eingesetzt werden, um Arbeiter vor Unfällen zu schützen und Ausrüstung vor Beschädigungen zu bewahren.

b. Verwendung mit Vorhängeschloss, um daran zu erinnern, dass das Gerät gesperrt wurde und nicht bedient werden kann. Es kann nur von der Person geöffnet werden, die es verschließt. Es ermöglicht den Leuten zu wissen, wer es verriegelt hat und dass sie wissen, dass es eine Gefahr für sie darstellt, das Gerät zu bedienen. Auf dem Etikett können Sie „Gefahr/Nicht bedienen/Vorsicht“ usw. als Sicherheitswarntext und auch „Name / Abteilung/Datum“ usw. sehen, damit Sie es ausfüllen können.

d. Bieten Sie Sprachanpassungen an.

PA-BESCHICHTETE STAHLHASP

A. Hergestellt aus technischem Kunststoff-Nylon-PA-Spritzguss, verzinkte, rostfreie Oberfläche.

b. Durchmesser des Schlosslochs: 10,5 mm (2/5 Zoll).

c. Schlossbügeldurchmesser: 25 mm (1 Zoll) und 38 mm (1,5 Zoll).

D. Wie zum Beispiel maßgeschneidertes Edelstahlmaterial, das Modell dahinter plus „S“.

NYLON-VERRIEGELUNGSSCHLIEßE

a. Hochfeuerbeständige Aluminiumlegierung. b. An Orten anwenden, an denen eine elektrische Isolierung und Verriegelung erforderlich ist und hohe Anforderungen an Korrosions- und Explosionsschutz gestellt werden.

Öffnen: nach oben und unten drücken.

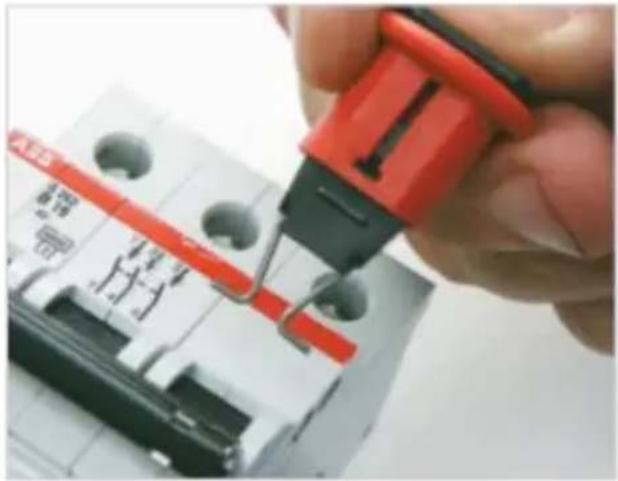

MINIATUR-LEISTUNGSSCHALTER-VERRIEGELUNG

e. Hergestellt aus technischem Kunststoff verstärktem Nylon PA. f. Passend für die meisten vorhandenen Leistungsschaltertypen in Europa und Asien. g. Einfache Installation mit Hilfe eines Druckknopfes oder einer Drehrolle. h. Verfügbar für ein- und mehrpolige Leistungsschalter

i. Für zusätzliche Sicherheit wird die Verwendung in Kombination mit einem Vorhängeschloss empfohlen.

j. Kann Vorhängeschlösser mit einem Bügeldurchmesser von bis zu 7 mm verwenden.

Part Code	Description
BD-D01	POS (Pin Out Standard), hole spacing 12 mm

a. Hergestellt aus robustem Polypropylen PP und schlagzäh modifiziertem PA. b. Befestigen Sie die Sperre mit der Rändelschraube sicher an der Schalterzunge, ziehen Sie dann die Abdeckung ab und verriegeln Sie sie an einer Stelle, an der die Klemme nicht lockern kann. c. Neues Klingendesign sorgt für besseren Halt bei weniger Drehmoment an der Rändelschraube. d. Abnehmbare Stollen erweitern die Auswahl an einsetzbaren Hämmern. e. Die Aussperrungen können Vorhängeschlösser mit einem Bügeldurchmesser von bis zu 7 mm aufnehmen.

a. Hergestellt aus technischem Kunststoff verstärktem Nylon PA und verchromter Messingschraube. b. Mit Feststellschrauben, ohne Werkzeug arretierbar. c. Weit verbreitet: anwendbar auf alle Arten von kleinen und mittleren MCCB und alle Leitungsschutzschalter. d. Kann individuell an die Marke Edelstahl angepasst werden.

a. Hergestellt aus robustem Polypropylen. b. Doppelt offenes und sechseckiges Verriegelungsdesign, geeignet für alle Arten von Industriesteckern. c. Bietet Platz für 2 bis 4 Stück Vorhängeschlösser mit einem Bügeldurchmesser von weniger als 7 mm, um es an der Tür zu verriegeln zur gleichen Zeit.
