Producttype	Vergrendelingsset
Merk	Vevor
Model	ZT-D1
Afmetingen	300 x 270 x 110 mm
Materiaal transporttas	Polyester
Materiaal hangsloten	Staal
Materiaal grendels	Staal met PA-coating (polyamide)
Materiaal stroomonderbrekervergrendelingen	Nylon PA, polypropyleen, verchroomd staal
Aantal veiligheidshangsloten	4 (elk met 2 sleutels)
Aantal vergrendelingslockouts	30
Aantal grendels	3 (modellen K01, K02, K42)
Aantal stroomonderbrekervergrendelingen	9 (modellen D01, J11, J12, J14, D41)
Aantal kabelbinders	46
Transporttas	Ja, afmetingen 280 x 90 x 250 mm
Hoofdfunctie	Vergrendelen en labelen om elektrische apparatuur te beveiligen
Gebruik	Industrieel, onderhoud, bouwplaats
Veiligheid	Meervoudige vergrendeling mogelijk, waarschuwingslabels inbegrepen
Onderhoud	Reinigen met een droge doek, inspecteren voor elk gebruik
Garantie	Raadpleeg het elektronische garantiecertificaat
Ondersteuning	www.vevor.com/support

Veelgestelde vragen - ZT-D1 Vevor

Hoe gebruik ik de Vevor ZT-D1 vergrendelingsset?

Om de set te gebruiken, begin met het identificeren van de apparatuur die u wilt vergrendelen. Gebruik een veiligheidshangslot om de juiste grendel of stroomonderbrekervergrendeling te vergrendelen. Breng een waarschuwingslabel aan. Alleen de persoon die het hangslot heeft geplaatst, kan het verwijderen. Raadpleeg de handleiding voor meer details.

Wat bevat de ZT-D1 vergrendelingsset?

De set bevat 4 veiligheidshangsloten (elk met 2 sleutels), 30 vergrendelingslockouts, 3 grendels van staal met PA-coating, 9 stroomonderbrekervergrendelingen van verschillende modellen, 46 kabelbinders en een transporttas van polyester.

Welke soorten stroomonderbrekers zijn compatibel met de vergrendelingen?

De vergrendelingen zijn compatibel met de meeste Europese en Aziatische stroomonderbrekers, inclusief eenpolige en meerpolige stroomonderbrekers, kleine en middelgrote MCCB's en miniatuurstroomonderbrekers. Controleer de afmetingen van de gaten en de afstand.

Hoe installeer ik een stroomonderbrekervergrendeling?

Voor model BD-D01 bijvoorbeeld, plaats de vergrendeling op het lipje van de schakelaar, draai de vleugelschroef vast om hem stevig te bevestigen, trek dan de deksel en vergrendel met een hangslot. De diameter van de beugel van het hangslot moet ≤ 7 mm zijn.

Kan ik meerdere hangsloten op één vergrendelpunt gebruiken?

Ja, sommige grendels en vergrendelingen kunnen 2 tot 4 hangsloten tegelijkertijd huisvesten voor meervoudige vergrendeling, waardoor meerdere personen de apparatuur kunnen vergrendelen.

Welke veiligheidsmaatregelen moeten worden genomen?

Draag veiligheidsbril en handschoenen tijdens de montage. Ga niet op de apparatuur zitten of staan. Inspecteer de onderdelen voor elk gebruik. Overschrijd de aangegeven capaciteiten niet. Houd kinderen uit de buurt.

Hoe reinig en onderhoud ik de set?

Reinig de tas en onderdelen met een droge doek. Gebruik geen agressieve chemicaliën. Inspecteer regelmatig de hangsloten en vergrendelingen op slijtage of schade. Vervang defecte onderdelen.

Waar vind ik de volledige handleiding?

De volledige handleiding is beschikbaar in PDF-formaat op de website notice-facile.com of op de website van de fabrikant www.vevor.com/support. U kunt ook een vertaling aanvragen.

Is de set geschikt voor industrieel gebruik?

Ja, deze vergrendelingsset is ontworpen voor industrieel gebruik, met name voor onderhoud en beveiliging van elektrische apparatuur. Het voldoet aan de veiligheidsnormen.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met de klantenservice via www.vevor.com/support. Houd uw aankoopbewijs en modelnummer ZT-D1 bij de hand. De garantie dekt fabricagefouten.

GEBRUIKSAANWIJZING ZT-D1 Vevor

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen voor montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren veroorzaken.
2. Draag tijdens de montage een veiligheidsbril en werkhandschoenen.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Niet monteren als u moe bent of onder invloed bent van alcohol, of medicijnen.
6. De productmogelijkheden zijn alleen van toepassing op correct en volledig gemonteerde producten.
7. De Lockout Tagout Kit kan veilig ondersteunen.
8. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op een schone werkplek.

Gebruik voorzorgsmaatregelen

1. ZIT OF STA NIET OP DIT ITEM.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit artikel spelen.
3. Overschrijd de capaciteiten niet.
4. De Lockout Tagout Kit kan veilig ondersteunen.
5. Alleen gebruiken zoals bedoeld.
6. Inspecteer vóór elk gebruik; niet gebruiken als onderdelen los of beschadigd zijn.

BEWAAR DEZE HANDLEIDING

PRODUCTPARAMETERS

Model	ZT-D1
Aantal sets _ _ _	47
Product grootte _	3 00* 27 0* 110 mm

ONDERDELENLIJST

Naam	Code	aant
Handtas	/	1
Veiligheidshangslot	G01 (2 sleutels per	4
Lockout Tagout	P01	30
PA-gecoate stalen beugel	K01	1
	K02	1
Met nylon gecoate stalen be	K42	1
Miniatuur vergrendeling voor	D01	2
Opklembare brekervergrendeling	D11	2
	D12	2
Multifunctionele miniatuuronderbrekervergrendeling	D14	2
Vergrendeling voor middelgrote stroomonderbrekers	D41	1
Kabelbinder	/	46

INSTRUCTIES

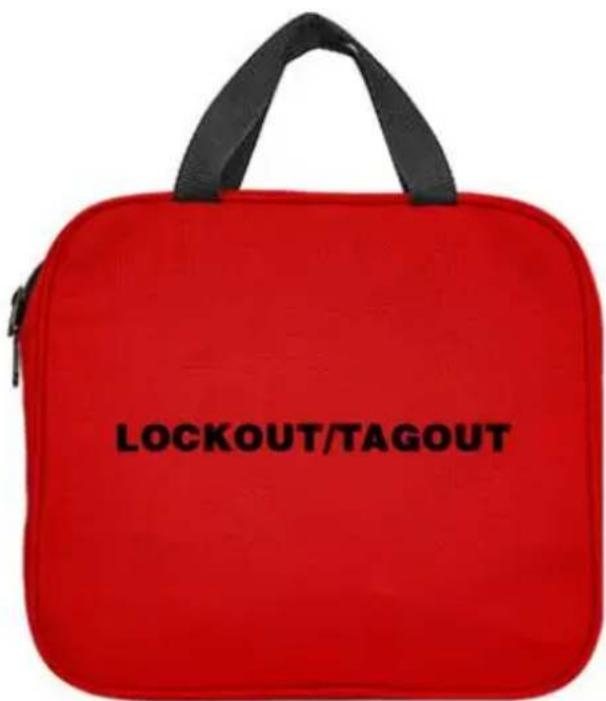

Handtas

Materiaal: polyesterstoffen

Afmeting: 280*90*250mm

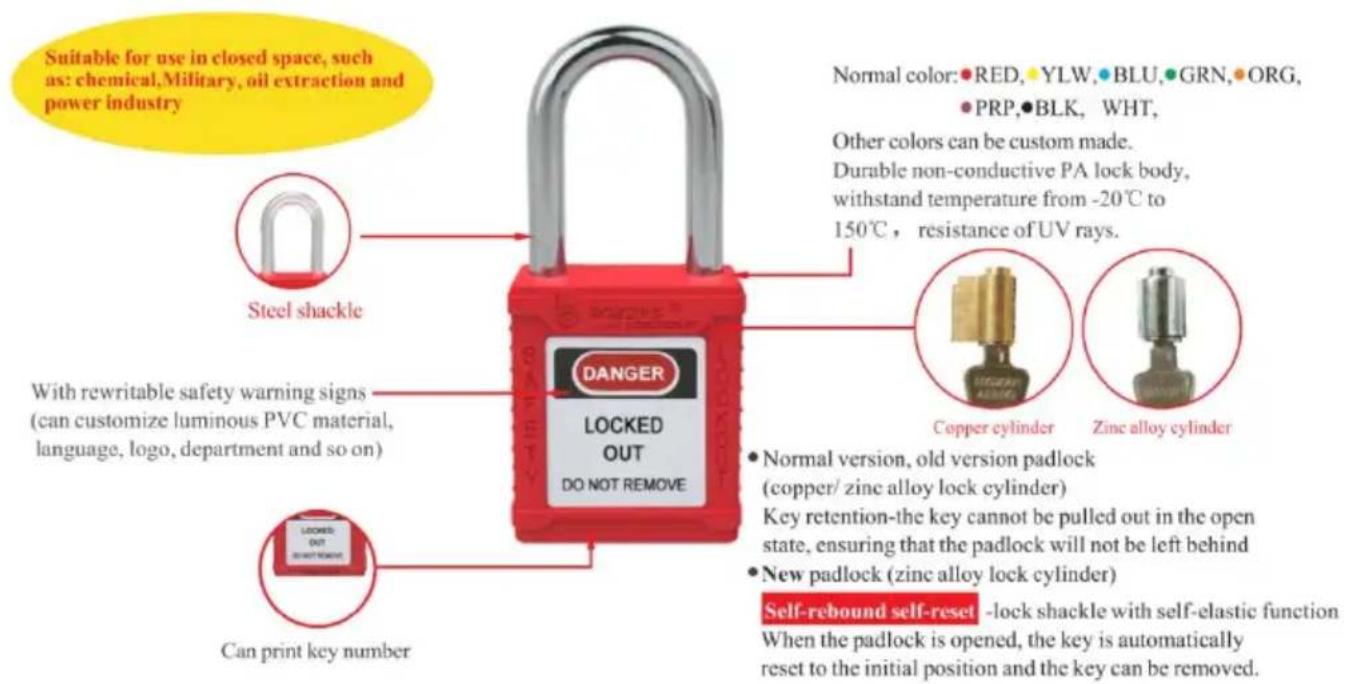

VEILIGHEIDSHANGSLOT

a. Lockout-tagout kan worden gebruikt voor een holistische controle van de apparatuur om werknemers tegen ongevallen te beschermen en apparatuur tegen schade.

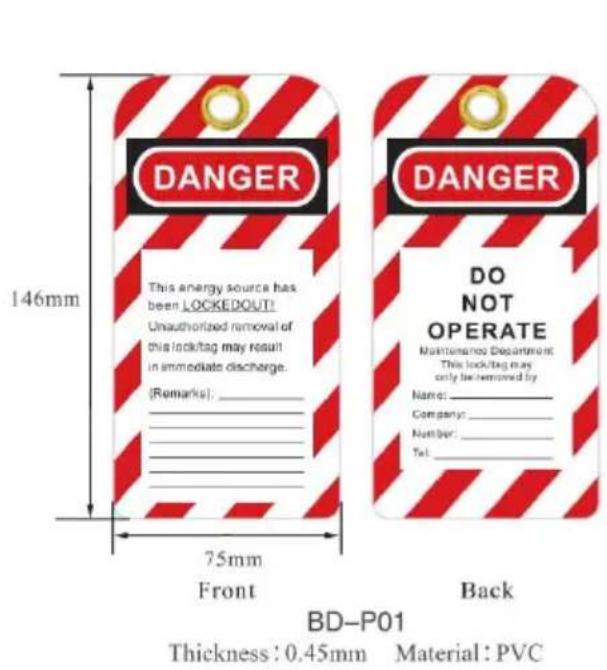

b. Gebruik het met een hangslot om eraan te herinneren dat het apparaat is vergrendeld en niet kan worden bediend. Dat kan alleen maar zo zijn geopend door degene die het op slot doet. Hierdoor kunnen mensen weten wie het slot heeft gedaan en weten ze dat er gevaar bestaat voor het bedienen van het apparaat. c. Op de tag ziet u de tekst 'Gevaar/Niet bedienen/let op' enz., de beveiligingswaarschuwing en ook 'Naam / afdeling/Datum' enz. is leeg, zodat u kunt invullen.

d. Bied taalaanpassing aan.

A. Gemaakt van technisch kunststof nylon PA-spuitgieten, gegalvaniseerd roestvrij oppervlak.

b. Diameter slotgat: 10,5 mm (2/5").

c. Lock-beugeldiameter: 25 mm (1") en 38 mm (1,5")

d. Zoals op maat gemaakt roestvrij staal materiaal, het model erachter plus "S".

a. Hoge brandwerende aluminiumlegering. b. Toepassen op plaatsen waar elektrische stroomisolatie en vergrendeling nodig zijn en hoge eisen stellen aan corrosief en explosiebestendig.

Openen: omhoog en omlaag duwen.

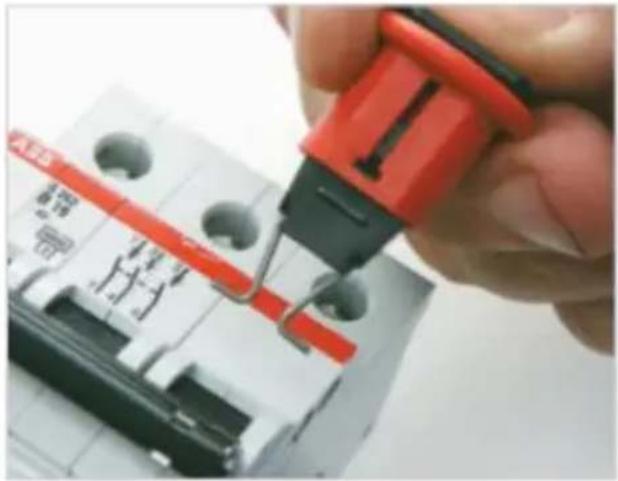

e. Gemaakt van technisch plastic versterkt nylon PA. f. Geschikt voor de meeste bestaande typen Europese en Aziatische stroomonderbrekers. g. Eenvoudig te installeren met behulp van een drukknop of draairol. h. Beschikbaar voor enkel- en meerpolige stroomonderbrekers.

i. Aanbevolen om te gebruiken in combinatie met een hangslot voor extra veiligheid.

j. Geschikt voor hangsloten met een beugeldiameter tot 7 mm.

Part Code	Description
BD-D01	POS (Pin Out Standard), hole spacing 12 mm

a. Gemaakt van robuust polypropyleen PP en slagvast PA. b. Gebruik de duimschroef om de vergrendeling stevig op de schakelaartong te klemmen, trek vervolgens het deksel eruit en vergrendel het op zijn plaats om te voorkomen dat de klem losraakt. c. Nieuw bladontwerp zorgt voor een strakkere grip met minder koppel op de duimschroef. d. Afneembare schoenplaatjes breiden het bereik van toepasselijke stroomonderbrekers uit. e. De lockouts zijn geschikt voor hangsloten met een beugeldiameter tot 7 mm.

a. Gemaakt van technisch plastic versterkt nylon PA en verchroomde messing schroef. b. Met borgschroeven, zonder gereedschap afsluitbaar. c. Op grote schaal gebruikt: toepasbaar op alle soorten kleine en middelgrote MCCB, en alle miniatuur stroomonderbrekers. d. Kan een aangepast roestvrijstalen merk zijn.

a. Gemaakt van robuust polypropyleen. b. Dubbel open en zeshoekig vergrendelingsontwerp, geschikt voor alle soorten industriële stekkers. c. Geschikt voor 2 tot 4 stuks hangsloten met een beugeldiameter van minder dan 7 mm om deze aan de zijkant te vergrendelen op hetzelfde moment.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREET EASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.

Technische ondersteuning en e-garantiecertificaat
