ZT-D1 - Zestaw blokujący Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zestaw blokadowy
Marka	Vevor
Model	ZT-D1
Wymiary	300 x 270 x 110 mm
Materiał torby transportowej	Poliester
Materiał kłódek	Stal
Materiał zawieszek	Stal powlekana PA (poliamid)
Materiał blokad wyłączników	Nylon PA, polipropylen, stal chromowana
Liczba kłódek bezpieczeństwa	4 (z 2 kluczami każda)
Liczba zamknięć blokujących	30
Liczba zawieszek	3 (modele K01, K02, K42)
Liczba blokad wyłączników	9 (modele D01, J11, J12, J14, D41)
Liczba opasek kablowych	46
Torba transportowa	Tak, wymiary 280 x 90 x 250 mm
Główna funkcja	Blokada i oznakowanie dla zabezpieczenia urządzeń elektrycznych
Zastosowanie	Przemysłowy, konserwacja, plac budowy
Bezpieczeństwo	Możliwość wielokrotnego blokowania, dołączone etykiety ostrzegawcze
Konserwacja	Czyścić suchą szmatką, sprawdzać przed każdym użyciem
Gwarancja	Zapoznaj się z elektronicznym certyfikatem gwarancyjnym
Wsparcie	www.vevor.com/support

Często zadawane pytania - ZT-D1 Vevor

Jak używać zestawu blokadowego Vevor ZT-D1?

Aby użyć zestawu, najpierw zidentyfikuj urządzenie do zablokowania. Użyj kłódki bezpieczeństwa, aby zablokować odpowiednią zawieszkę lub blokadę wyłącznika. Umieść etykietę ostrzegawczą. Tylko osoba, która założyła kłódkę, może ją zdjąć. Zapoznaj się z instrukcją, aby uzyskać więcej szczegółów.

Co zawiera zestaw blokadowy ZT-D1?

Zestaw zawiera 4 kłódki bezpieczeństwa (z 2 kluczami każda), 30 zamknięć blokujących, 3 zawieszki ze stali powlekanej PA, 9 blokad wyłączników różnych modeli, 46 opasek kablowych oraz torbę transportową z poliestru.

Jakie typy wyłączników są kompatybilne z blokadami?

Blokady są kompatybilne z większością wyłączników europejskich i azjatyckich, w tym z wyłącznikami jednobiegunowymi i wielobiegunowymi, małymi i średnimi MCCB oraz wyłącznikami miniaturowymi. Sprawdź wymiary otworów i odstępy.

Jak zainstalować blokadę wyłącznika?

Na przykład dla modelu BD-D01: umieść blokadę na zakładce przełącznika, dokręć śrubę motylkową, aby ją solidnie przymocować, następnie pociągnij osłonę i zablokuj kłódką. Średnica kabłąka kłódki musi wynosić ≤ 7 mm.

Czy mogę użyć wielu kłódek w jednym punkcie blokowania?

Tak, niektóre zawieszki i blokady pozwalają na zamocowanie 2 do 4 kłódek jednocześnie dla blokady wielokrotnej, co umożliwia kilku osobom zablokowanie urządzenia.

Jakie środki ostrożności należy zachować?

Nosić okulary ochronne i rękawice podczas montażu. Nie siadać ani nie wchodzić na urządzenie. Sprawdzać części przed każdym użyciem. Nie przekraczać podanych obciążeń. Trzymać dzieci z dala.

Jak czyścić i konserwować zestaw?

Czyścić torbę i części suchą szmatką. Nie używać agresywnych chemikaliów. Regularnie sprawdzać kłódki i blokady pod kątem zużycia lub uszkodzeń. Wymieniać wadliwe części.

Gdzie mogę znaleźć pełną instrukcję?

Pełna instrukcja jest dostępna w formacie PDF na stronie notice-facile.com lub na stronie producenta www.vevor.com/support. Można również poprosić o tłumaczenie.

Czy zestaw nadaje się do użytku przemysłowego?

Tak, ten zestaw blokadowy jest przeznaczony do użytku przemysłowego, szczególnie do konserwacji i zabezpieczania urządzeń elektrycznych. Spełnia normy bezpieczeństwa.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Skontaktuj się z serwisem posprzedażowym przez www.vevor.com/support. Przygotuj dowód zakupu i numer modelu ZT-D1. Gwarancja obejmuje wady produkcyjne.

INSTRUKCJA OBSŁUGI ZT-D1 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

ZESTAW DO BLOKOWANIA TAGÓW INSTRUKCJA obsługi

MODEL: ZT-D1

Przeczytaj ten materiał przed użyciem tego produktu.

Niezastosowanie się do tego może spowodować poważne obrażenia

Środki ostrożności podczas montażu

1. Montaż wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stworzyć zagrożenie.
2. Podczas montażu należy nosić okulary ochronne i rękawice robocze
3. Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.
4. Podczas montażu trzymaj osoby postronne z dala od obszaru.
5. Nie należy montować, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.
6. Możliwości produktu dotyczą wyłącznie produktów prawidłowo i całkowicie zmontowanych.
7. Zmontuj na płaskiej, poziomej, twardej i gładkiej powierzchni, która może bezpiecznie utrzymać zestaw Lockout Tagout.
8. Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć w schemacie montażu w niniejszej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

Stosuj środki ostrożności

1. NIE SIEDŹ ANI NIE STAJ NA TYM PRZEDMIOCIE.
2. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem lub w jego pobliżu.
3. Nie przekraczaj pojemności.
4. Używaj wyłącznie na płaskiej, równej, twardej i gładkiej powierzchni, która może bezpiecznie utrzymać w pełni obciążony zestaw blokujący.
5. Używaj wyłącznie zgodnie z przeznaczeniem.
6. Sprawdź przed każdym użyciem; nie używać, jeśli części są luźne lub uszkodzone.

ZACHOWAJ TĘ INSTRUKCJĘ

PARAMETRY PRODUKTU

Model	ZT-D1
Liczba zestawów _ _ _	47
Rozmiar produktu _	3 00* 27 0* 110 mm

LISTA CZĘŚCI

Nazwa	Kod	ilość
Torebka	/	1
Kłódka bezpieczeństwa	G01 (2 klucze na	4
Blokada Tagout	P01	30
Zamknęcie ze stali powlekanej	K01	1
	K02	1
Stalowa klamra pokryta nylone	K42	1
Blokada wącznika nadradowego	D01	2
Blokada wącznika zaciskowego	D11	2
	D12	2
Wielofunkcyjna blokada łącznika miniaturowego	D14	2
Blokada wyłącznika średniego	D41	1
Opaska kablowa	/	46

INSTRUKCJE

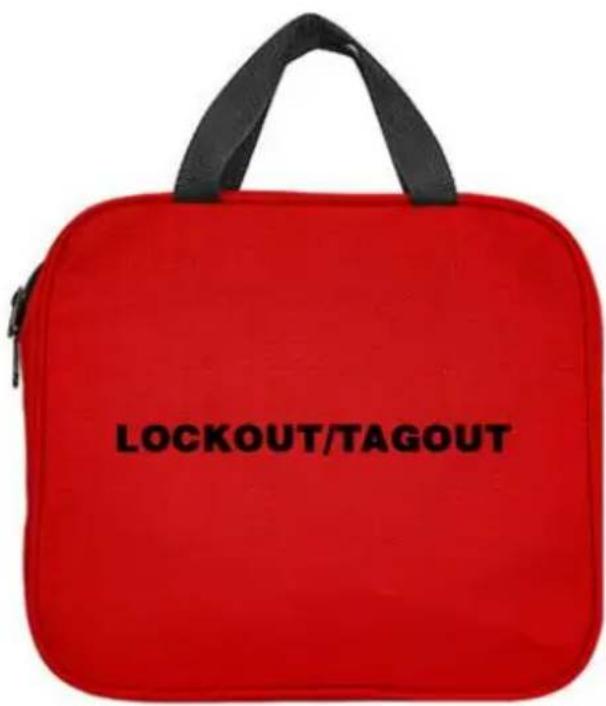

Torebka

Materiał: tkaniny poliestrowe

Wymiar: 280*90*250 mm

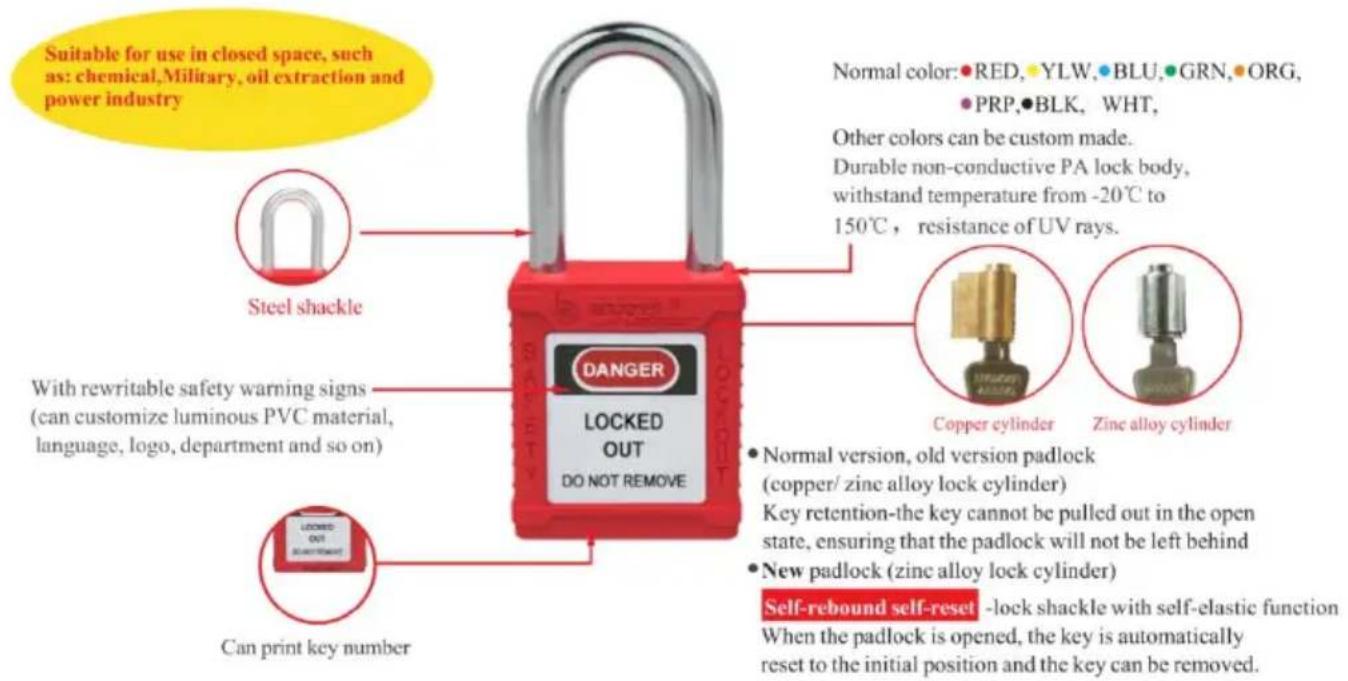

Kłódka bezpieczeństwa

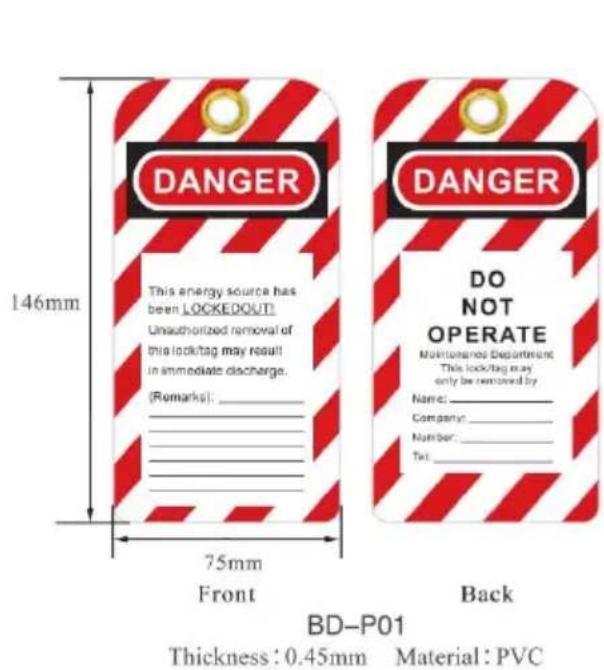

a. Oznaczenie blokady można wykorzystać do całościowej kontroli sprzętu w celu ochrony pracowników przed wypadkami i sprzętu przed uszkodzeniami.

b. Używaj z kłódką, aby przypomnieć, że urządzenie zostało zablokowane i nie można go obsługiwać. Tylko w ten sposób może być otwierane przez osobę, która je zamknęła. Dzięki temu ludzie wiedzą, kto je zamyka, i wiedzą, że grozi im niebezpieczeństwo, jeśli spróbują obsługiwać urządzenie.

c. Na etykiecie możesz zobaczyć „Niebezpieczeństwo/Nie używać/Uwaga” itp., a także „Nazwa / dział / Data” itp. pola do wypełnienia.

d. Oferujemy dostosowanie języka.

a. Wykonane z nylonu inżynieryjnego, formowanego wtryskowo z tworzywa sztucznego PA, ocynkowana powierzchnia odporna na rdzę.

b. Średnica otworu zamka: 10,5 mm (2/5 cala).

c. Średnica szekli zamka: 25 mm (1") i 38 mm (1,5").

d. Takich jak wykonany na zamówienie materiał ze stali nierdzewnej, model z tyłu plus „S”.

a. Stop aluminium o wysokiej odporności ogniowej. b. Zastosuj do miejsc, w których potrzebna jest izolacja i blokada zasilania elektrycznego, a także ma wysokie wymagania w zakresie korozyjności i przeciwwybuchowości.

Otwieranie: pchnij w górę i w dół.

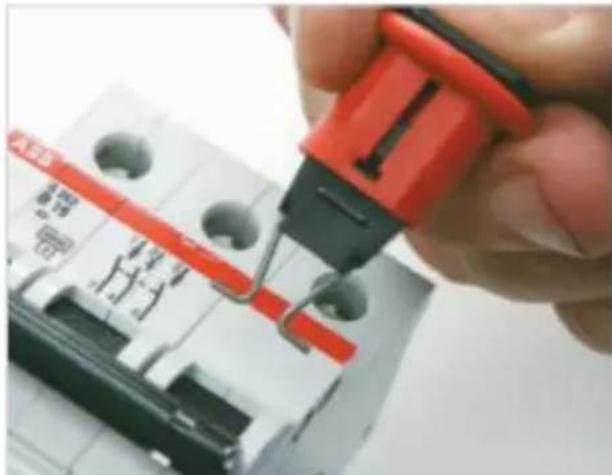

e. Wykonane z nylonu PA wzmocnionego tworzywem konstrukcyjnym. f. Pasuje do większości istniejących typów wyłączników automatycznych w Europie i Azji. g. Łatwa instalacja za pomocą przycisku lub obrotowej rolki. h. Dostępne dla wyłączników jedno- i wielobiegunowych.

i. Zalecane do stosowania w połączeniu z kłódką dla większego bezpieczeństwa.

j. Możliwość stosowania kłódek o średnicy pałąka do 7 mm.

Part Code	Description
BD-D01	POS (Pin Out Standard), hole spacing 12 mm

a. Wykonane z wytrzymałego polipropylenu PP i PA modyfikowanego udarowo. b. Użyj śruby skrzydełkowej, aby bezpiecznie zacisnąć blokadę na języku przełącznika, a następnie pociągnij pokrywę i zablokuj w miejscu, aby zapobiec poluzowaniu się zacisku. c. Nowa konstrukcja ostrza zapewnia mocniejszy chwyt przy mniejszym momencie obrotowym śruby skrzydełkowej. d. Odpinane knagi poszerzają gamę stosowanych młotów. e. Do blokad można stosować kłódki o średnicy pałąka do 7 mm.

a. Wykonane z nylonu PA wzmocnionego tworzywem konstrukcyjnym i chromowaną mosiężną śrubą. b. Ze śrubami blokującymi, można zablokować bez użycia narzędzi. c. Szeroko stosowane: stosowane do wszystkich rodzajów małych i średnich MCC i dowolnych miniaturowych wyłączników automatycznych. d. Można dostosować markę stali nierdzewnej.

a. Wykonane z wytrzymałego polipropylenu. b. Konstrukcja z podwójną otwartą i sześciokątną blokadą, odpowiednia do wszystkich rodzajów wtyczek przemysłowych. c. Mieści od 2 do 4 kłódek o średnicy pałąka mniejszej niż 7 mm, aby zabezpieczyć ją w miejscu w tym samym czasie.

Wyprodukowano w Chinach
