Tipo de producto	Kit de consignación
Marca	Vevor
Modelo	ZT-D1
Dimensiones	300 x 270 x 110 mm
Material de la bolsa de transporte	Poliéster
Material de los candados	Acero
Material de los candados de cierre	Acero recubierto de PA (poliamida)
Material de los bloqueos de disyuntor	Nylon PA, polipropileno, acero cromado
Número de candados de seguridad	4 (con 2 llaves cada uno)
Número de consignaciones de bloqueo	30
Número de candados de cierre	3 (modelos K01, K02, K42)
Número de bloqueos de disyuntor	9 (modelos D01, J11, J12, J14, D41)
Número de bridas para cables	46
Bolsa de transporte	Sí, dimensiones 280 x 90 x 250 mm
Función principal	Bloqueo y etiquetado para asegurar equipos eléctricos
Uso	Industrial, mantenimiento, obra
Seguridad	Bloqueo múltiple posible, etiquetas de advertencia incluidas
Mantenimiento	Limpiar con un paño seco, inspeccionar antes de cada uso
Garantía	Consultar el certificado de garantía electrónico
Asistencia	www.vevor.com/support

Preguntas frecuentes - ZT-D1 Vevor

¿Cómo usar el kit de consignación Vevor ZT-D1?

Para usar el kit, comience por identificar el equipo a bloquear. Use un candado de seguridad para bloquear el candado de cierre o el bloqueo de disyuntor apropiado. Coloque una etiqueta de advertencia. Solo la persona que puso el candado puede retirarlo. Consulte el manual para más detalles.

¿Qué contiene el kit de consignación ZT-D1?

El kit contiene 4 candados de seguridad (con 2 llaves cada uno), 30 consignaciones de bloqueo, 3 candados de cierre de acero recubierto de PA, 9 bloqueos de disyuntor de diferentes modelos, 46 bridas para cables y una bolsa de transporte de poliéster.

¿Qué tipos de disyuntores son compatibles con los bloqueos?

Los bloqueos son compatibles con la mayoría de los disyuntores europeos y asiáticos, incluidos los disyuntores unipolares y multipolares, los MCCB de tamaño pequeño y mediano, y los disyuntores miniatura. Verifique las dimensiones de los agujeros y el espaciado.

¿Cómo instalar un bloqueo de disyuntor?

Para el modelo BD-D01 por ejemplo, coloque el bloqueo sobre la lengüeta del interruptor, apriete el tornillo moleteado para fijarlo firmemente, luego tire de la cubierta y bloquee con un candado. El diámetro del arco del candado debe ser ≤ 7 mm.

¿Puedo usar varios candados en un mismo punto de bloqueo?

Sí, algunos candados de cierre y bloqueos permiten alojar 2 a 4 candados simultáneamente para un bloqueo múltiple, lo que permite a varias personas bloquear el equipo.

¿Cuáles son las precauciones de seguridad a respetar?

Use gafas de seguridad y guantes durante el montaje. No se siente ni se suba al equipo. Inspeccione las piezas antes de cada uso. No exceda las capacidades indicadas. Mantenga a los niños alejados.

¿Cómo limpiar y mantener el kit?

Limpie la bolsa y las piezas con un paño seco. No use productos químicos agresivos. Inspeccione regularmente los candados y los bloqueos para detectar desgaste o daños. Reemplace las piezas defectuosas.

¿Dónde puedo encontrar el manual completo?

El manual completo está disponible en formato PDF en el sitio notice-facile.com o en el sitio del fabricante www.vevor.com/support. También puede solicitar una traducción.

¿El kit es adecuado para uso industrial?

Sí, este kit de consignación está diseñado para uso industrial, especialmente para el mantenimiento y la seguridad de equipos eléctricos. Cumple con las normas de seguridad.

¿Qué hacer si una pieza falta o está dañada?

Contacte al servicio postventa a través de www.vevor.com/support. Tenga a mano su comprobante de compra y el número de modelo ZT-D1. La garantía cubre los defectos de fabricación.

MANUAL DE USUARIO ZT-D1 Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

KIT DE BLOQUEO Y ETIQUETADO MANUAL DE USUARIO

MODELO: ZT-D1

Lea este material antes de usar este producto. De lo contrario, pueden producirse lesiones graves.

Precauciones de montaje

1. Ensamble únicamente de acuerdo con estas instrucciones. Un montaje inadecuado puede crear peligros.
2. Utilice gafas de seguridad y guantes de trabajo durante el montaje.
3. Mantenga el área de trabajo limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No ensamble cuando esté cansado o bajo la influencia de alcohol, drogas o medicamentos.
6. Las capacidades del producto se aplican únicamente a productos ensamblados de manera adecuada y completa.
7. Ensamble sobre una superficie plana, nivelada, dura y lisa capaz de soportar de manera segura el kit de bloqueo y etiquetado.
8. Para obtener información adicional sobre las piezas enumeradas en las siguientes páginas, consulte el diagrama de montaje de este manual. Desenvuelva y separe todas las piezas en un área de trabajo limpia.

Precauciones de uso

1. NO SE SIENTE NI SE PARE SOBRE ESTE ARTÍCULO.
2. Este producto no es un juguete. No permita que los niños jueguen con este artículo o cerca de él.
3. No exceda las capacidades.
4. Úselo únicamente sobre una superficie plana, nivelada, dura y lisa capaz de soportar de manera segura un kit de bloqueo y etiquetado completamente cargado.
5. Úselo únicamente según lo previsto.
6. Inspeccione antes de cada uso; no lo utilice si las piezas están dañadas.

PARÁMETROS DEL PRODUCTO

Modelo	ZT-D1
Número de conjuntos _ _	47
Tamaño del producto	3 00* 27 0* 110 mm

LISTA DE PIEZAS

Nombre	Código	canti
Bolso	/	1
Candado de seguridad	G01 (2 llaves po)	4
Bloqueo y etiquetado	P01	30
Cerrojo de acero recubierto o	K01	1
	K02	1
Cerrojo de acero recubierto	K42	1
Bloqueo de disyuntor en mini	D01	2
Bloqueo del disyuntor con	D11	2
	D12	2
Bloqueo de disyuntor en mini multifunción	D14	2
Bloqueo de disyuntor medio	D41	1
Brida	/	46

INSTRUCCIONES

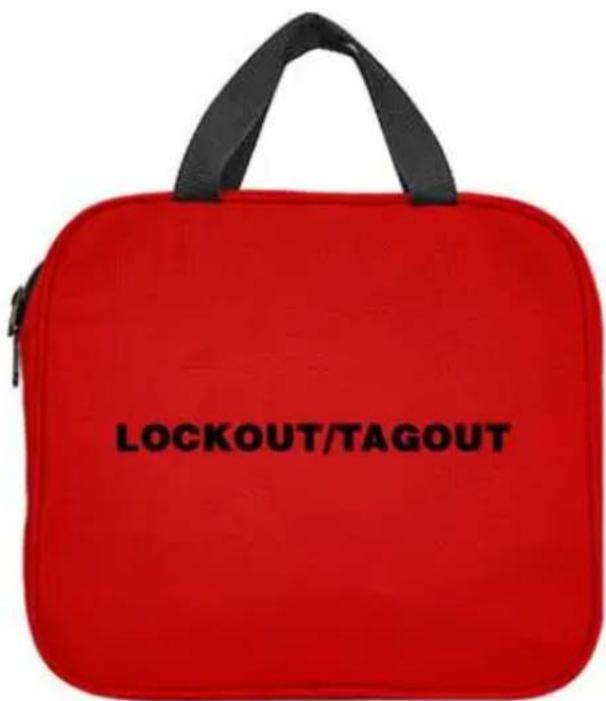

Bolso

Material: telas de poliéster

Dimensión: 280*90*250 mm

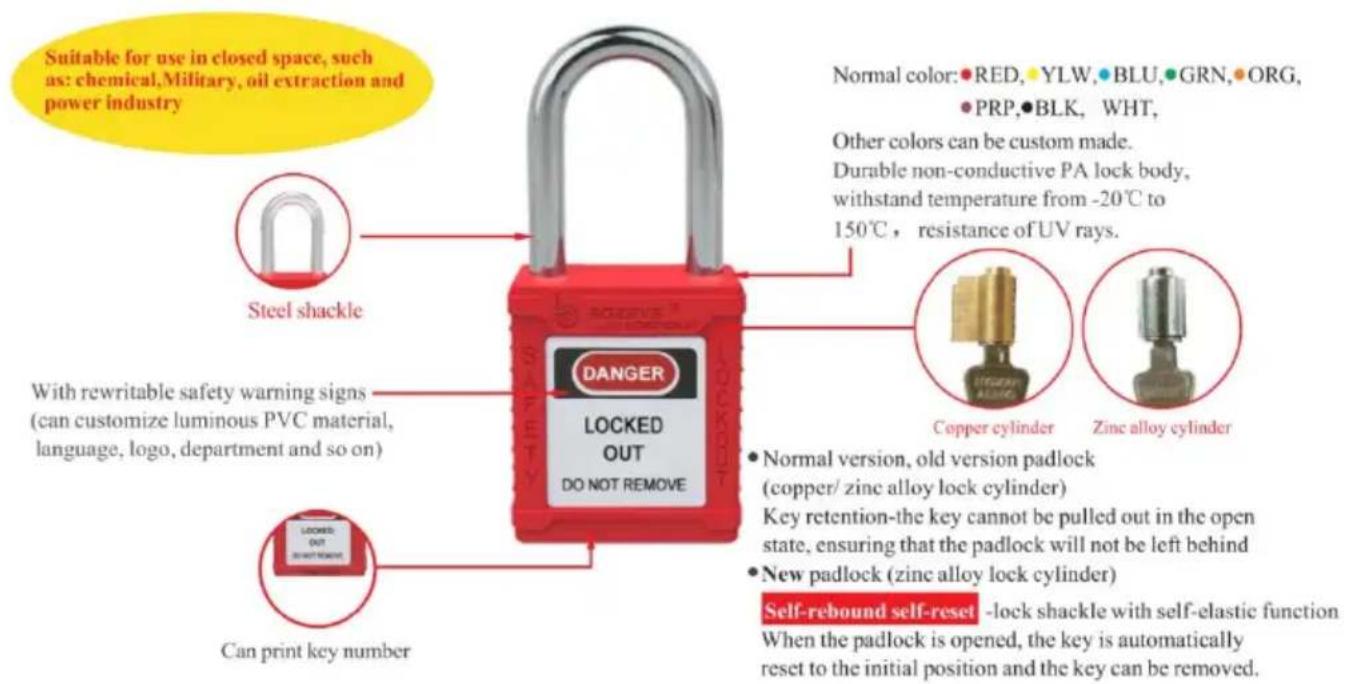

CANDADO DE SEGURIDAD

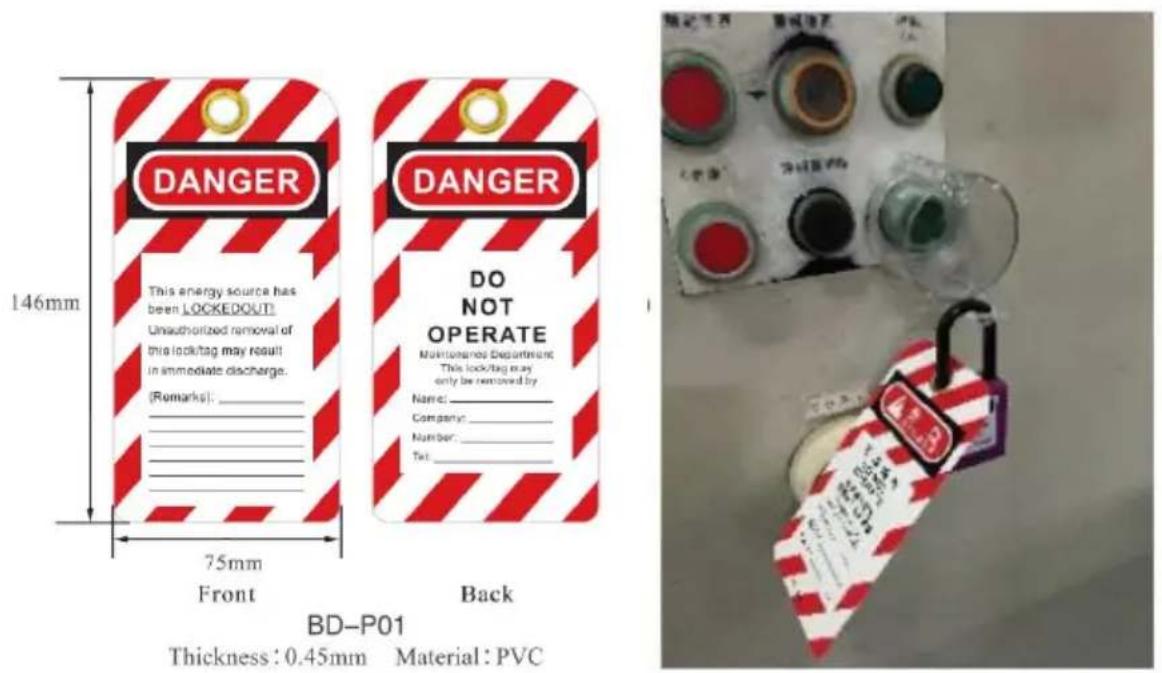

a. El bloqueo y etiquetado se puede utilizar para realizar un control integral del equipo para proteger a los trabajadores contra accidentes y a los equipos contra daños. b. Úselo con candado para recordar que el dispositivo ha sido bloqueado y no puede operar. Solo puede ser abierto por quien lo cierra. Permite a las personas saber quién lo bloquea y saber que es peligroso operar el dispositivo. c. En la etiqueta, puede ver el lenguaje de advertencia de seguridad "Peligro operar/precaución", etc., y también "Nombre / Departamento/Fecha", etc. en blanco para que lo complete. d. Ofrecer personalización de idioma.

CERROJO DE ACERO RECUBIERTO DE PA

a. Hecho de plástico de ingeniería moldeado por inyección de nailon galvanizado

superficie inoxidable.

B, diámetro del orificio de bloqueo: 10,5 mm (2/5").

C. Diámetro del grillete de bloqueo: 25 mm (1") y 38 mm (1,5").

d. Como el material de acero inoxidable hecho a medida, el modelo más "S".

CERROJO DE BLOQUEO DE NYLON

a. Aleación de aluminio de alta resistencia al fuego. b. Se aplica a lugares donde se necesita aislamiento y bloqueo de eléctrica y tiene altos requisitos de corrosión y a prueba de explosión. Apertura: empujar hacia arriba y hacia abajo.

e. Hecho de nailon PA reforzado con plástico de ingeniería. f. Se adapta a la mayoría de los tipos existentes de disyuntores europeos y asiáticos. g. Se instala fácilmente con la ayuda de un botón o un rodillo giratorio. h. Disponible para disyuntor unipolar y multipolar.

i. Recomendado para usar en combinación con un candado para mayor seguridad.

j. Puede utilizar candados con un diámetro de arco de hasta 7 mm.

Part Code	Description

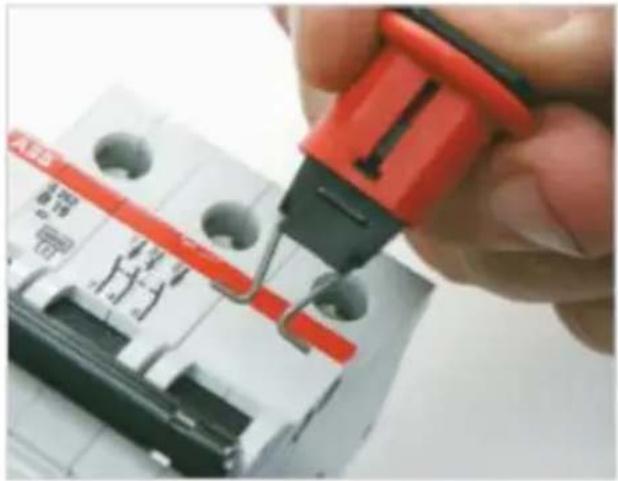

BD-D01	POS (Pin Out Standard), hole spacing 12 mm

a. Hecho de polipropileno resistente y PA modificada contra impactos. b. Utilice el tornillo de mariposa para sujetar el bloqueo de forma segura a la lengüeta del interruptor, luego tire de la cubierta y asegúrela en su lugar para evitar que la abrazadera se afloje. c. El nuevo diseño de la hoja proporciona un agarre más firme con menos esfuerzo en el tornillo de mariposa. d. Los tacos desmontables amplían la gama de interruptores aplicables. e. Los bloqueos pueden admitir candados con un diámetro de arco de hasta

Part Code	Description

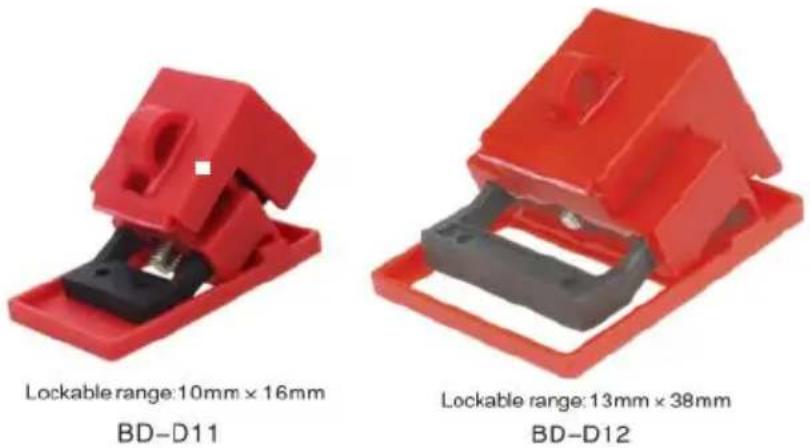

BD-D11	Can lock handle width 18mm
BD-D12	Can lock handle width 42mm

BLOQUEO DE DISYUNTOR MINIATURA MULTIFUNCIÓN

a. Hecho de nailon PA reforzado con plástico de ingeniería y tornillo de latón cromado. b. Con tornillos de bloqueo, se puede bloquear sin herramientas. c. Ampliamente utilizado: aplicable a todo tipo de MCCB de tamaño pequeño y mediano, y cualquier disyuntor en miniatura.

d. Se puede personalizar la marca de acero inoxidable.

BLOQUEO DE ENCHUFE ELÉCTRICO

a. Fabricado en polipropileno resistente. b. Diseño de bloqueo doble abierto y hexagonal, apto para todo tipo de enchufes industriales. c. Tiene capacidad para candados de 2 a 4 piezas con un diámetro de arco inferior a 7 mm para bloquearlo al mismo tiempo.

Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importado a EE. UU.: Sanven Technology Ltd.

Técnico Certificado de soporte y garantía electrónica
