ZT-D1 - Låsningskit Vevor - Gratis bruksanvisning och manual

Produkttyp	Avstängningssats
Varumärke	Vevor
Modell	ZT-D1
Mått	300 x 270 x 110 mm
Material för transportväska	Polyester
Material för hänglås	Stål
Material för haspar	Stål med PA-beläggning (polyamid)
Material för brytarlås	Nylon PA, polypropen, kromstål
Antal säkerhetshänglås	4 (med 2 nycklar var)
Antal låsningsanordningar	30
Antal haspar	3 (modell K01, K02, K42)
Antal brytarlås	9 (modell D01, J11, J12, J14, D41)
Antal kabelband	46
Transportväska	Ja, mått 280 x 90 x 250 mm
Huvudfunktion	Låsning och märkning för att säkra elektrisk utrustning
Användning	Industri, underhåll, byggplats
Säkerhet	Flerpunktslåsning möjlig, varningsetiketter ingår
Underhåll	Rengör med torr trasa, inspektera före varje användning
Garanti	Se elektroniskt garantibevis
Support	www.vevor.com/support

Vanliga frågor - ZT-D1 Vevor

Hur använder jag Avstängningssatsen Vevor ZT-D1?

För att använda satsen, börja med att identifiera utrustningen som ska låsas. Använd ett säkerhetshänglås för att låsa lämplig hasp eller brytarlås. Sätt på en varningsetikett. Endast den person som satt låset kan ta bort det. Se manualen för mer information.

Vad innehåller Avstängningssatsen ZT-D1?

Satsen innehåller 4 säkerhetshänglås (med 2 nycklar var), 30 låsningsanordningar, 3 haspar i stål med PA-beläggning, 9 brytarlås av olika modeller, 46 kabelband och en transportväska i polyester.

Vilka typer av brytare är kompatibla med brytarlåsen?

Brytarlåsen är kompatibla med de flesta europeiska och asiatiska brytare, inklusive enpoliga och flerpoliga brytare, små och medelstora MCCB, samt miniatyrbrytare. Kontrollera hålens dimensioner och avstånd.

Hur installerar jag ett brytarlås?

För modell BD-D01 till exempel, placera brytarlåset på strömbrytarens flik, dra åt räfflade skruven för att fästa ordentligt, dra sedan i locket och lås med ett hänglås. Hänglåsets bygeldiameter måste vara ≤ 7 mm.

Kan jag använda flera hänglås på samma låspunkt?

Ja, vissa haspar och brytarlås kan rymma 2 till 4 hänglås samtidigt för flerpunktslåsning, vilket gör att flera personer kan låsa utrustningen.

Vilka säkerhetsåtgärder bör iakttas?

Använd skyddsglasögon och handskar vid montering. Sitt eller klättra inte på utrustningen. Inspektera delarna före varje användning. Överskrid inte angivna kapaciteter. Håll barn borta.

Hur rengör och underhåller jag satsen?

Rengör väskan och delarna med en torr trasa. Använd inte starka kemikalier. Inspektera regelbundet hänglås och låsanordningar för att upptäcka slitage eller skador. Byt ut defekta delar.

Var hittar jag den fullständiga manualen?

Den fullständiga manualen finns som PDF på notice-facile.com eller på tillverkarens webbplats www.vevor.com/support. Du kan även begära en översättning.

Är satsen lämplig för industriell användning?

Ja, denna avstängningssats är utformad för industriellt bruk, särskilt för underhåll och säkring av elektrisk utrustning. Den uppfyller säkerhetsstandarder.

Vad gör jag om en del saknas eller är skadad?

Kontakta kundtjänst via www.vevor.com/support. Ha ditt köpbevis och modellnummer ZT-D1 till hands. Garantin täcker tillverkningsfel.

BRUKSANVISNING ZT-D1 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LOCKOUT TAGOUT KIT

Användarmanual

MODELL: ZT-D1

Läs detta material innan du använder denna produkt. Underlåtenhet att göra detta kan resultera i allvarliga skador.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Använd skyddsglasögon och arbetshandskar vid montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaperna gäller endast för korrekt och färdigmonterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan stödja Lockout Tagout Kit.
8. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar på ett rent arbetsområde.

Använd försiktighetsåtgärder

1. SIT ELLER STÅ INTE PÅ DETTA FÖREMÅL.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller nära föremålet.
3. Överskrid inte kapaciteten.
4. Använd endast på en plan, jämn, hård och slät yta som säkert kan bära ett fullt laddat Lockout Tagout Kit.
5. Använd endast som avsett.
6. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.

SPARA DENNA MANUAL

PRODUKTPARAMETRAR

Modell	ZT-D1
Antal O f S ets	47
Produktstorlek _ _	3 00* 27 0* 110 mm

DELLISTA

namn	Koda	antal
Handväska	/	1
Säkerhetshänglås	G01 (2 nycklar per	4
Lockout Tagout	P01	30
PA-belagd stålhasp	K01	1
	K02	1
Nylonbelagd stålhasp	K42	1
Dvärgbrytare låsning	D01	2
Klämbrytare låsning	D11	2
	D12	2
Multifunktionell miniatyrbrytarlås	D14	2
Medelstor brytare spärr	D41	1
Buntband	/	46

INSTRUKTIONER

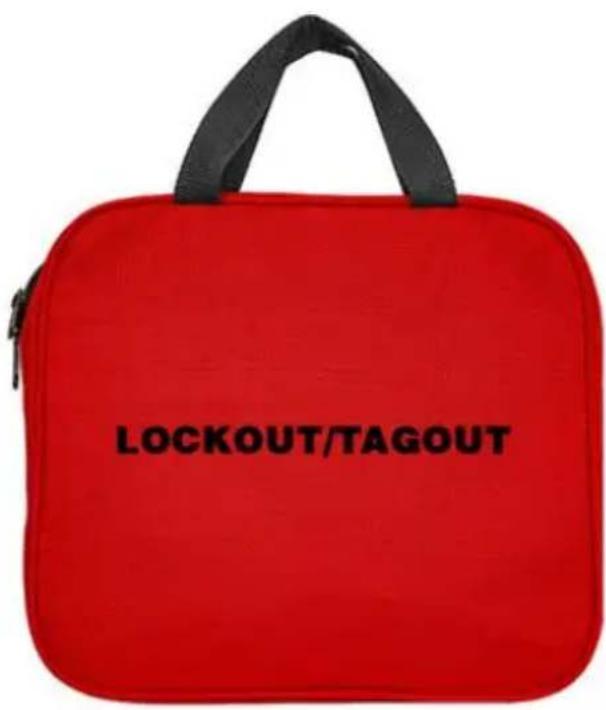

Handväska

Material: polyestertyg

Mått: 280*90*250 mm

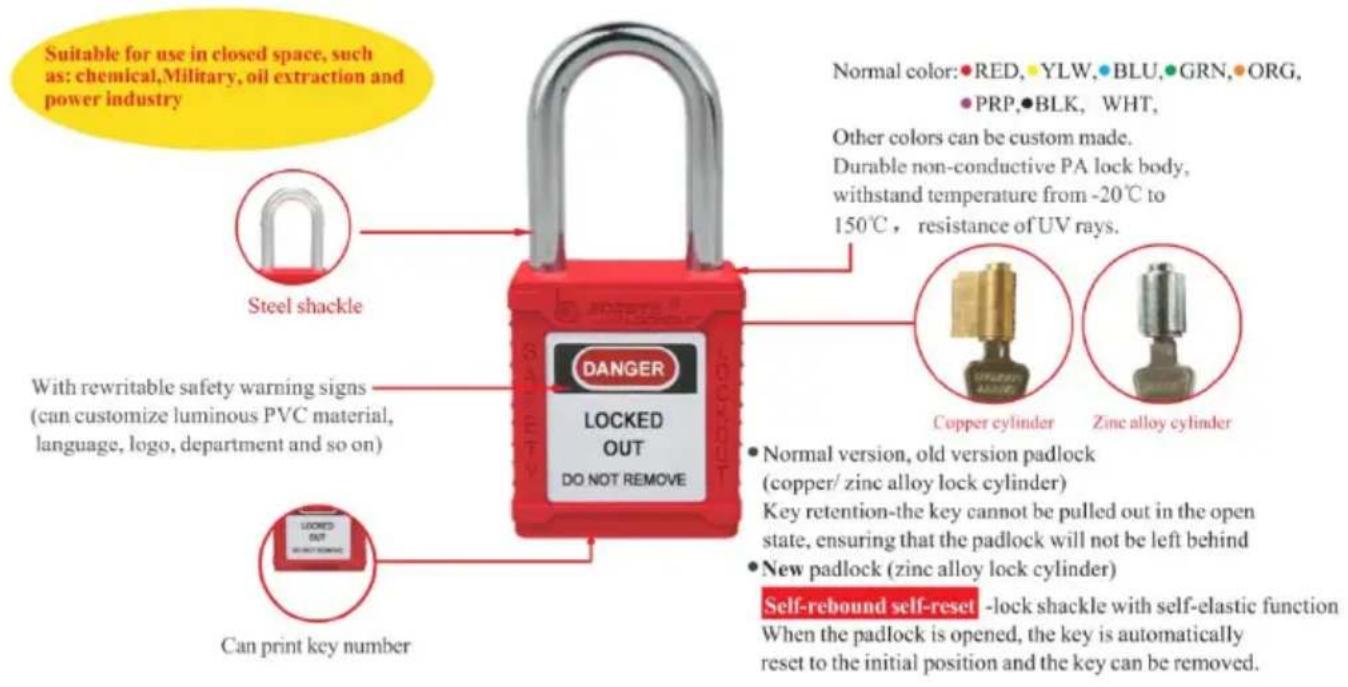

SÄKERHETSHÄNGLÅS

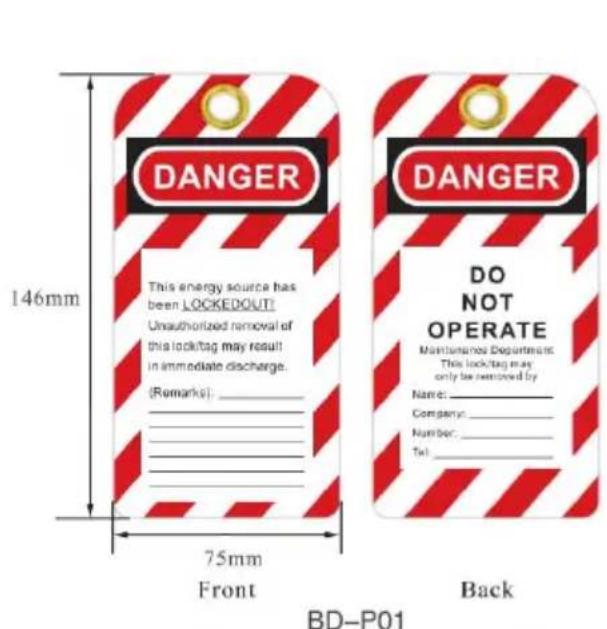

a. Lockout-tagout kan användas för att göra en holistisk kontroll av utrustning för att skydda arbetare från olyckor och utrustning från skada. b. Använd med hänglås för att påminna om att enheten är låst och inte kan användas. Det kan bara öppnas av den som låser den. Det gör att människor vet vem som låser den och att de vet att enheten är i bruk. c. På taggen kan du se "Fara/Använd inte/försiktighet" etc.

säkerhetsvarningsspråk och även "Namn / avdelning/Datum" etc tomt för dig att fylla i.

d. Erbjud språkanpassning.

a. Tillverkad av teknisk plast nylon PA formsprutning, galvaniserad rostsäker yta. b. Låshålets diameter: 10,5 mm (2/5 tum). c. Låsbygeldiameter: 25 mm (1 tum) & 38 mm (1,5 tum). d. Såsom specialtillverkat material i rostfritt stål, modellen bakom plus.

a. Hög brandsäker aluminiumlegering. b. Applicera på platser där det behövs elektrisk isolering och lås och höga krav på korrosiv och explosionssäkerhet.

Öppning: tryck upp och ner.

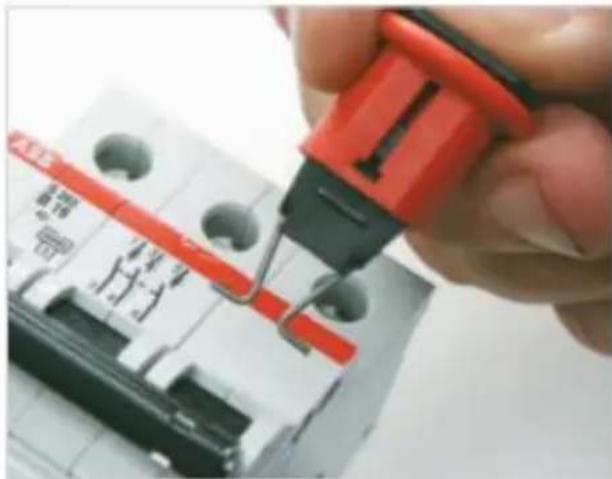

e. Tillverkad av teknisk plastförstärkt nylon PA. f. Passar de flesta befintliga typer av strömbrytare i Europa och Asien. g. Installeras enkelt med hjälp av en tryckknapp eller roterande rulle. h. Finns för en- och flerpolig brytare.

i. Rekommenderas att använda i kombination med ett hänglås för ökad säkerhet.

j. Kan använda hänglås med en bygeldiameter upp till 7 mm.

Part Code	Description
BD-D01	POS (Pin Out Standard), hole spacing ≤12mm

a. Tillverkad av robust polypropen PP och slagmodifierad PA. b. Använd tumskruven för att klämma fast lockouten säkert på växlingstungan, c sedan i locket och lås in plats för att förhindra att klämman lossas. c. Ny bladdesign ger stramare grepp med mindre vridmoment på tumskruven. d. Löstagbara klossar utökar utbudet av tillämpliga brytare. e. Lockouterna kan ta hänglås med en bygeldiameter på upp till 7 mm.

a. Tillverkad av teknisk plastförstärkt nylon PA och förkromad mässingsskruv. b. Med lässkruvar, kan låsas utan verktyg. c. Mycket använd: tillämplig på alla typer av små och medelstora MCCB och dvärgbrytare. d. Kan anpassas av märket i rostfritt stål.

a. Tillverkad av robust polypropen. b. Dubbel öppen och sexkantig lockout-design, lämplig för alla typer av industriella pluggar. c. Rymmer 2 till 4 hänglås med bygeldiameter mindre än 7 mm för att låsa samma tid.

Teknisk support och e-garanticertifikat.
