Type de produit	Machine de découpe automatique de tubes
Marque	Vevor
Modèle	YG-20
Alimentation	120 V~60 Hz ou 220-240 V~50 Hz
Puissance	135 W (120 V) / 152 W (220-240 V)
Diamètre de coupe	Φ1 à 20 mm
Longueur de coupe	0,1 à 99999 mm
Contrôle	Micro-ordinateur avec clavier numérique
Fonctions	Coupe automatique par lots, réglage de longueur, vitesse d'alimentation et de coupe
Matériau	Acier (corps), lame en acier rapide
Sécurité	Arrêt d'urgence, protection contre les surcharges, conformité FCC
Entretien	Lubrification régulière, affûtage de la lame, nettoyage non abrasif
Poids estimé	Environ 8 kg (non spécifié dans la notice)
Dimensions approx.	400 x 300 x 250 mm (non spécifié dans la notice)
Accessoires inclus	Guide de l'utilisateur, certificat de garantie
Réparabilité	Pièces détachées disponibles via service après-vente Vevor
Informations générales	Marque Vevor, garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - YG-20 Vevor

Quel type de tubes peut-on couper avec la YG-20 ?

La machine coupe des tubes d'un diamètre de 1 à 20 mm, en matériaux comme le cuivre, l'aluminium, le plastique rigide, etc. Respectez les limites de diamètre et de dureté.

Comment régler la longueur de coupe ?

Appuyez sur Paramètres, entrez la longueur désirée (ex. 200 mm) à l'aide du pavé numérique, puis appuyez sur Entrée. La longueur peut être définie de 0,1 mm à 99999 mm.

Que faire si la coupe n'est pas nette ou si la lame s'émousse ?

Affûtez la lame avec un outil professionnel ou contactez le SAV. Vérifiez aussi la vitesse de coupe et la profondeur ; ajustez les paramètres dans le menu.

Comment utiliser la fonction de coupe par lots ?

Dans le menu Paramètres, réglez le 'Paramétrage par lots' pour définir le nombre de coupes avant arrêt. Réglez aussi le 'Délai de lot' pour le temps d'attente entre les cycles.

Quelles sont les précautions de sécurité essentielles ?

Toujours porter des lunettes de protection et des gants. Ne pas approcher les mains de la lame en fonctionnement. Débranchez avant tout réglage. Lisez la section Avertissements du manuel.

Comment lubrifier la machine ?

Ajoutez quelques gouttes d'huile légère sur les parties mobiles (rouleaux, guidage de lame) avant chaque utilisation. N'utilisez pas de produits abrasifs.

La machine affiche une erreur ou ne démarre pas, que faire ?

Vérifiez d'abord l'alimentation électrique et le câble. Assurez-vous que le bouton d'arrêt d'urgence n'est pas enclenché. Consultez le manuel pour les codes d'erreur ou contactez l'assistance.

Peut-on utiliser la YG-20 pour des matériaux ferreux ?

Oui, mais avec une lame adaptée. La machine standard coupe les métaux non ferreux (cuivre, alu) et plastiques. Pour l'acier, réduisez la vitesse d'alimentation.

Comment nettoyer la machine après usage ?

Débranchez-la, retirez les copeaux à l'aide d'une brosse douce. N'utilisez pas de solvants agressifs. Essuyez avec un chiffon sec. Rangez dans un endroit sec.

Où trouver les pièces de rechange ?

Contactez le service client Vevor via le site www.vevor.com/support. Les lames de rechange, rouleaux et composants électroniques sont disponibles.

MODE D'EMPLOI YG-20 Vevor

Assistance technique et certificat de garantie électronique www.vevor.comport

Machine de découpe automatique par micro-ordinateur

MODÈLE : YG-20

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

Les expressions « Moitié Économisez », « Moitié Prix » ou toute autre expression similaire que nous utilisons ne représentent qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvrent pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous invitons à vérifier. Soyez prudent lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

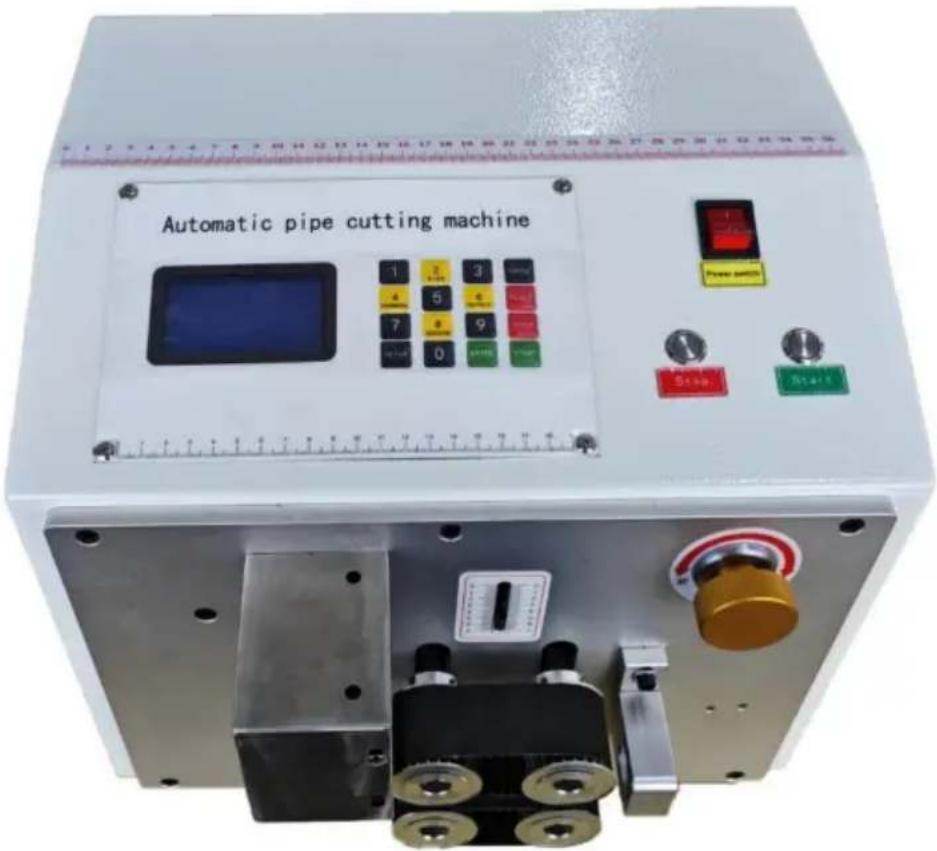

Micro-ordinateur automatique

Machine dedécoupe

Automatic pipe cutting machine 1 2 3 4 5 6 7 8 9 0 0.000 0.000 Power switch Stop Start

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Des questions

contacter :

Assistance technique et certificat de garantie électronique :

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques logicielles.

AVERTISSEMENTS ET PRÉCAUTIONS DE SÉCURITÉ

Merci d'utiliser ce produit. Afin de garantir son fonctionnement,

machine correctement, lisez attentivement ces instructions avant l'utilisation et conservez-les

pour référence ultérieure. Veuillez lire attentivement les précautions et consignes de sécurité.

Les règles de cette page garantissent une utilisation en toute sécurité. Ce manuel présente les avertissements de sécurité.

et précautions, fonctionnement et entretien. Les avertissements et instructionsminés

Ce manuel ne peut pas couvrir toutes les conditions et situations possibles qui peuvent se produire.

La prudence et le bon sens ne sont pas intégrés dans ce produit, car nous pensons que les usages seront conformes à ces codes.

Veuillez lire TOUTES les instructions avant d'utiliser votre machine.

1. L'assemblage doit suivre ces instructions. Un assemblage incorrect peut entraîner danger.

2. Ne vous réunissez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou médicament.

3. Le poids, l'élasticité et les autres propriétés du produit ne s'appliquent qu'aux produits correctement et des produits entièrement assemblés.

4. Gardez la zone de montage propre et bien éclairée.

5. Gardez les spectateurs hors de la zone pendant le montage.

6. Ceci est un équipement, pas un jouet, il doit être utilisé sous la supervision d'un professionnel. Ne laissez pas les enfants et les animaux jouer seuls ou s'approcher de cet article.

7. Utiliser uniquement comme prévu. Ne pas s'asseoir ni se tenir debout sur le produit.

8. Inspectez l'appareil avant chaque utilisation. Ne l'utilisez pas si des pièces sont desserrées ou endommagées.

9. N'utilisez pas cet appareil à d'autres fins que celles indiquées.

10. Ne l'utilisez pas à des fins commerciales.

11. Ne le nettoyez pas avec un matériau abrasif.

12. Ne le laissez jamais sans surveillance pendant son utilisation.

13. L'urine et les excréments des animaux domestiques peuvent endommager le produit, veuillez les tenir à l'écart.

14. Ne placez pas le produit sur ou à proximité d'appareils à air chaud, de brûleurs électriques ou de radiateurs.

AVERTISSEMENT:

Les avertissements, précautions et instructions décrits dans ces instructions ou situations

qui pourrait se produire. L'opérateur doit comprendre que le bon sens et

prudence sont des facteurs qui ne peuvent pas être intégrés à ce produit, mais doivent être fournis par

l'opérateur.

1. Maintenir la zone de travail propre. Un espace en désordre favorise les blessures.

2. Respecter les conditions de la zone de travail. Ne pas utiliser de machines ou d'outils électriques dans des endroits humides ou endroits humides. Ne pas exposer à la pluie. Maintenir la zone de travail bien éclairée et neepas outils électriques en présence de gaz ou de liquide immables.

3. Tenir les enfants à l'écart. Les enfants doivent toujours être autorisés à accéder à la zone de travail. Ne les laissez pas ils manipulent des machines, des outils ou des rallonges.

4. Rangez l'équipement inutilisé. Lorsqu'ils ne sont pas utilisés, les outils doivent être rangés dans un endroit sec pour Inhibe la rouille. Toujours verrouiller les outils et les garder hors de portée des enfants.

5. Ne forcez pas l'outil. Il fonctionnera mieux et en toute sécurité à la vitesse à laquelle il est utilisé.

était prévu. Ne pas utiliser avec des accessoires appropriés dans le but de dépasser les limites capacité de l'outil.

1. Utilisez l'outil adapté à la tâche. Ne forcez pas avec un petit outaccessoire.

pour effectuer le travail d'un gros outil industriel. N'utilisez pas un outil à des fins pour lesquelles il n'était pas prévu.

1. Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux, car ils pourraient se prendre dans vos vêtements. pièces mobiles. Vêtements de protection, non conducteurs d'électricité dérapants des chaussures sont recommandées lorsque vous travaillez. Portez une couverture capillaire restrictive pour contenir cheveux longs.

2. Portez des lunettes et des protections auditives. Portez toujours des lunettes de protection antichoc homologuées ISO. Portez un écran facial complet si vous produisez de la limaille de métal ou des copeaux de bois. Portez un Masque anti-poussière ou respirateur homologué ISO pour travailler à proximité de métaux et de produits chimiques poussières et brumes.

3. Ne vous penchez pas trop. Gardez toujours une bonne posture et un bon équilibre. Ne vous penchez pas trop. sur ou à travers la machine de course.

4. Entretenez vos outils avec soin. Gardez-les bien affûtés et propres pour une utilisation optimale et plus sûre. performances. Suivez les instructions pour la lubrification et le changement des accessoires. les poignées doivent être maintenues propres, sèches et exemptes d'huile et de graisse à tout moment.

5. Restez vigilant. Surveillez ce que vous faites et faites preuve de bon sens. N'utilisez aucun outil lorsque vous êtes éprouvé.

CONSERVEZ CESINSTRUCTIONS

Modèle	YG-20
Saisir	120 V 60 Hz	220 -240 V 50 Hz
Pouvoir	135 W	152W
Diamètre de coupe	Φ1-20mm	Φ1-20mm
Longueur de coupure	0,1 à 99999	0,1 à 99999 mmmm

DESCRIPTION FONCTIONNELLE

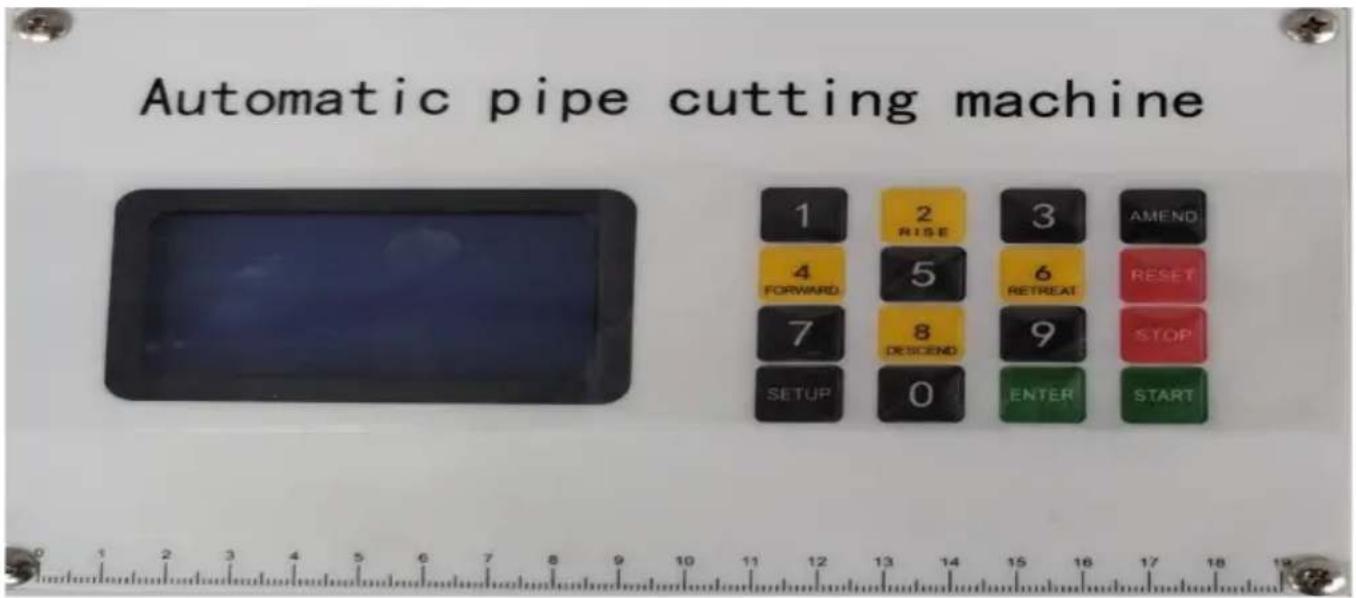

Instructions pour le clavier

Mode simple pression :

Touche n°4 : avance par rouleau

Touche n°6 : retour arrière

Touche n°2 : contrôle de la montée du couteau

Touche n° 8 : contrôle de la chute du cutter. Appui long.

Touche 0 : vous pouvez effacer la sortie coupée.

Touche « Compensation » : la longueur de coupe peut parfois être ajustée, et

la base fixe e st 100.

Exemple : la « longueur » est définie sur 200 mm, le tuyau coupé réel est de 199 mm, puis la base de « compensation » est ajustée à 101. Inversement, la

La base de « compensation » est ajustée à 99.

Touche « Reset » : vider naturellement le porte-couteaux, couper un couteau, réinitialiser, ou le

Le couteau en état de chute peut être naturellement réinitialisé, de retour au niveauéléve plus

Les touches Stop et Start : littéralement, elles agissent en même temps que les touches start et stop ajoutées clé.

Les paramètres à définir sont lesivants :

Appuyez sur le bouton « Paramètres » pour accéder à la page de configuration et définir la longueur de coupe.

jusqu'à 100 mm, appuyez d'abord sur la touche numérique 1000 (PS : appuyez sur la touche numérique

(sautera directement le point décimal), puis appuyez sur le boutomfirmier ».

Appuyez sur le bouton « Paramètres » dans la même interface pour baisser, régler le paramètres identiques à ceux ci-dessus.

Longueur de coupe : longueur totale du tube de coupe, résolue ram0,1

Vitesse d'alimentation : fait référence à la vitesse d'alimentation de la machine, plus la vitesse est élevée vitesse, plus le couple est faible ; 1-99 réglable, en fonction de l'épaisseur du tuyau.

Vitesse du couteau de coupe : fait référence à la vitesse de coupe du matériau, plus la vitesse est élevée vitesse, plus le couple est faible ; 1-99 réglable, ce qui peut correspondre à la vitesse d'alimentation.

Paramétrage par lots : cela signifie redémarrer automatiquement le nombre total après en attente par lots.

Délai de lot : fait référence à la définition du temps d'attente du lot.

Paramètre de sortie : signifie le nombre total de coupures de demande.

Vitesse de déplacement du point d'alimentation : fait référence à la vitesse de retour de l'alimentation manuelle, ensemble conventionnel 10.

Vitesse de réinitialisation du couteau de coupe : désigne la vitesse de réinitialisation automatique du cadre de couteau, ensemble conventionnel 50.

Profondeur de coupe : fait référence à la profondeur du couteau, réglage conventionnel 25, en fonction de l'épaisseur du réglage dtuyau.

Automatic pipe cutting machine 1 2 3 AMEND 4 RISE 6 RESET FORWARD 5 RETREAT 7 8 STOP DESCEND 9 ENTER START SETUP 0

Veille : fait référence à l'état actuel de l'équipement,

généralement connu sous le nom deveille ».

Longueur : fait référence à la longueur définie actuelle, en mm, à conserver une décimale.

Production : désigne le nombre d'équipements coupés.

CONSIDÉRATIONS

1. Veuillez confirmer la tension d'alimentation et le fil de terre de liaison avant utilisation.
2. Afin d'assurer la sécurité, veuillez ne pas utiliser la main ou tout autre objet à proximité de la machine de coupe couteau pendant la coupe.
3. Lors de tout réglage, veuillez couper l'alimentation pour garantir la sécurité.
4. Ne retirez aucune pièce de rechange, sauf pour l'entretien normal.
5. Assurez-vous d'ajouter de l'huile une fois avant de commencer.
6. Si l'outil s'émousse après un certain temps, il peut être utilisé après le meulage. couteau dans un broyeur professionnel. Le travail doit être effectué par un professionnel.

7. En cas de difficulté de fonctionnement, veuillez nous contacter, nous vous servirons de tout cœur.

8. Appuyez sur le bouton d'alimentation et de retour pour régler la vitesse d'alimentation pendant le fonctionnement.

9. Lorsque la sortie s'affiche sur l'interface, appuyez d'abord sur le bouton d'arrêt, quittez le état rapide, puis réinitialisation pour démarrer.
10. Dans l'état suspendu, appuyez sur Démarrer, puis sur la dernière marche qui n'a pas été effectuée terminé, en état de veille, appuyez sur Démarrer et un nouveau coupeur d'alimentation.
11. Pendant l'opération, appuyez sur pause, puis sur démarrer pour continuer. Appuyez sur pause. deux fois, puis appuyez à nouveau sur Démarrer pour un nouveau coûpimentation.
