UM30 - Outil à main Vevor - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil UM30 Vevor au format PDF.
| Type de produit | Cintreuse manuelle |
| Marque | Vevor |
| Modèle | UM30 |
| Largeur de pliage maximale | 50,8 mm |
| Épaisseur de pliage maximale (acier à faible teneur en carbone) | 6 mm |
| Épaisseur de pliage maximale (aluminium) | 10 mm |
| Angle de flexion maximal | 200° |
| Matériaux pliables | Plat, barre ronde, barre carrée, tube (jusqu'à G3/4") |
| Nombre de matrices incluses | 14 (7 matrices II, 7 matrices I) |
| Fonction principale | Pliage précis de métaux pour des formes variées |
| Fixation | Boulonnée au sol (fixation obligatoire) |
| Sécurité | Porter lunettes et gants ; ne pas dépasser les capacités |
| Assemblage | Montage simple : support sur base, bras de fourche et poignée |
| Entretien | Nettoyer après usage, lubrifier les pivots, stocker au sec |
| Pièces détachées disponibles | Oui, liste détaillée dans la notice |
| Réparabilité | Facile : assemblage modulaire, pièces standard |
| Garantie | Assistance technique et certificat de garantie électronique via www.vevor.com/support |
| Pays de fabrication | Chine (Shanghai) |
| Utilisation | Atelier, chantier, camion-atelier |
FOIRE AUX QUESTIONS - UM30 Vevor
Questions des utilisateurs sur UM30 Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Outil à main au format PDF gratuitement ! Retrouvez votre notice UM30 - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UM30 de la marque Vevor.
MODE D'EMPLOI UM30 Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support
CINTREUSE
MODÈLE : UM30
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE
CINTREUSE
UM30

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas
à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

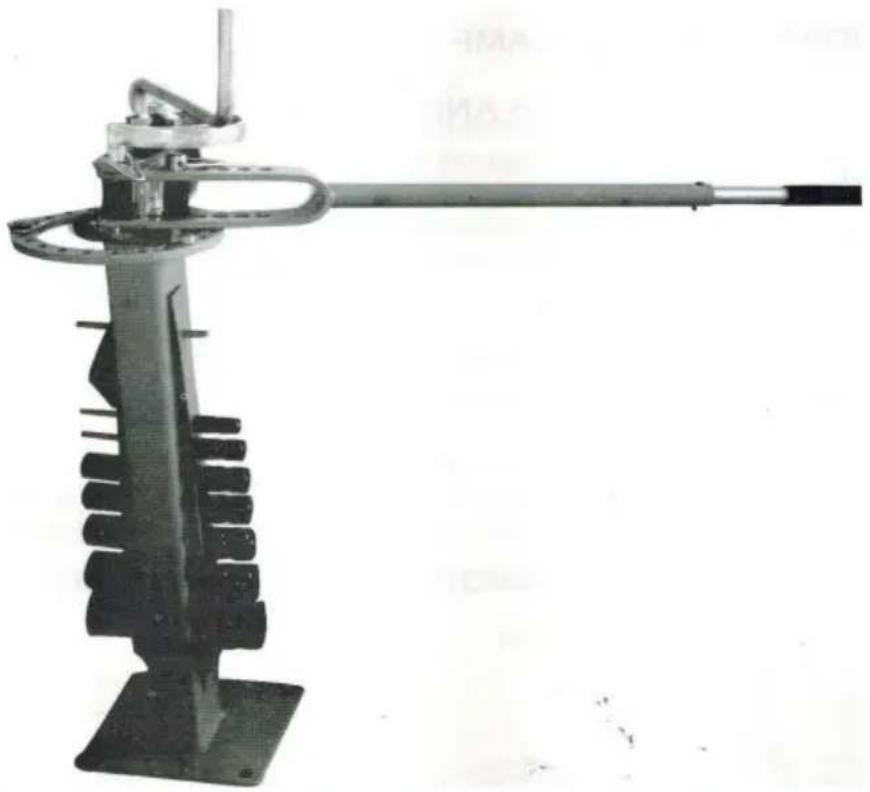

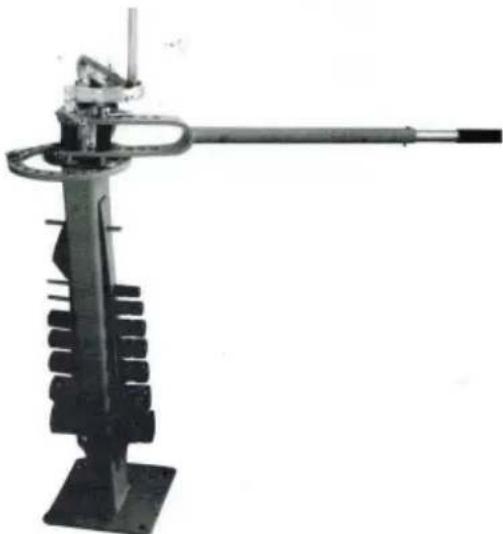

PROFIL DU PRODUIT
L'appareil est conçu pour être utilisé pour plier des matériaux plats, des barres rondes et carrées ainsi que des tuyaux. Il apporte une méthode de cintrage efficace et économique pour les formes et courbures. Il est assez facile à transporter, étant utilisé dans différentes lieux de travail ou camions-ateliers.
Possibilités de réglage
Attention!
Assurez-vous qu'il est fixé au sol avec des vis.
Assurez-vous que tous les pivots sont correctement passés et sur la position nécessaire.
Ne pas plier d'autres aciers que ceux utilisés pour la construction, à savoir jusqu'à 8*50 mm, l'acier rond jusqu'à 16 mm, l'acier carré jusqu'à 14*14 mm et les tubes jusqu'à G3/4" !
Ne pliez pas les matériaux plus épais que 6 mm autour du pivot central, mais utilisez le Rouleau de 24 mm pour éviter la flexion du pivot!
N'utilisez pas d'autre finition du bras!
N'utilisez pas le kit de pliage d'angle pour plier les barres rondes!
Si vous utilisez des accessoires pour le pliage d'angle, pliez uniquement l'acier de construction vers le haut. jusqu'à 6*50 mm ou 7*30 mm !
Gardez le lieu de travail propre pour éviter les accidents!
Veillez à ce que le matériau placé sur la cintreuse ait une longueur de contact adéquate. avec le bloc d'arrêt afin d'éviter le glissement de la barre à plier et de graves accident en fait.
MESURES DE SÉCURITÉ IMPORTANTES

Lisez le manuel d'instructions.

Avertissement - Assurez-vous de porter des protections pour les yeux lorsque vous utilisez ce produit.

Attention : assurez-vous de porter des gants lorsque vous utilisez ce produit.
Avertissement : pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
Ignorez l'avertissement, une utilisation non appropriée de la cintreuse compacte peut entraîner des blessures mortelles et blessure grave.
- Portez des lunettes de sécurité lorsque vous utilisez la cintreuse compacte. Des blessures graves peuvent se produire si cet avertissement est ignoré!
- Veuillez utiliser le tuyau avec la spécification correspondante du moule.
- Ne pas cogner, casser ou endommager le moule équipé de cette machine. Conservez le mouler correctement et assurer sa précision.

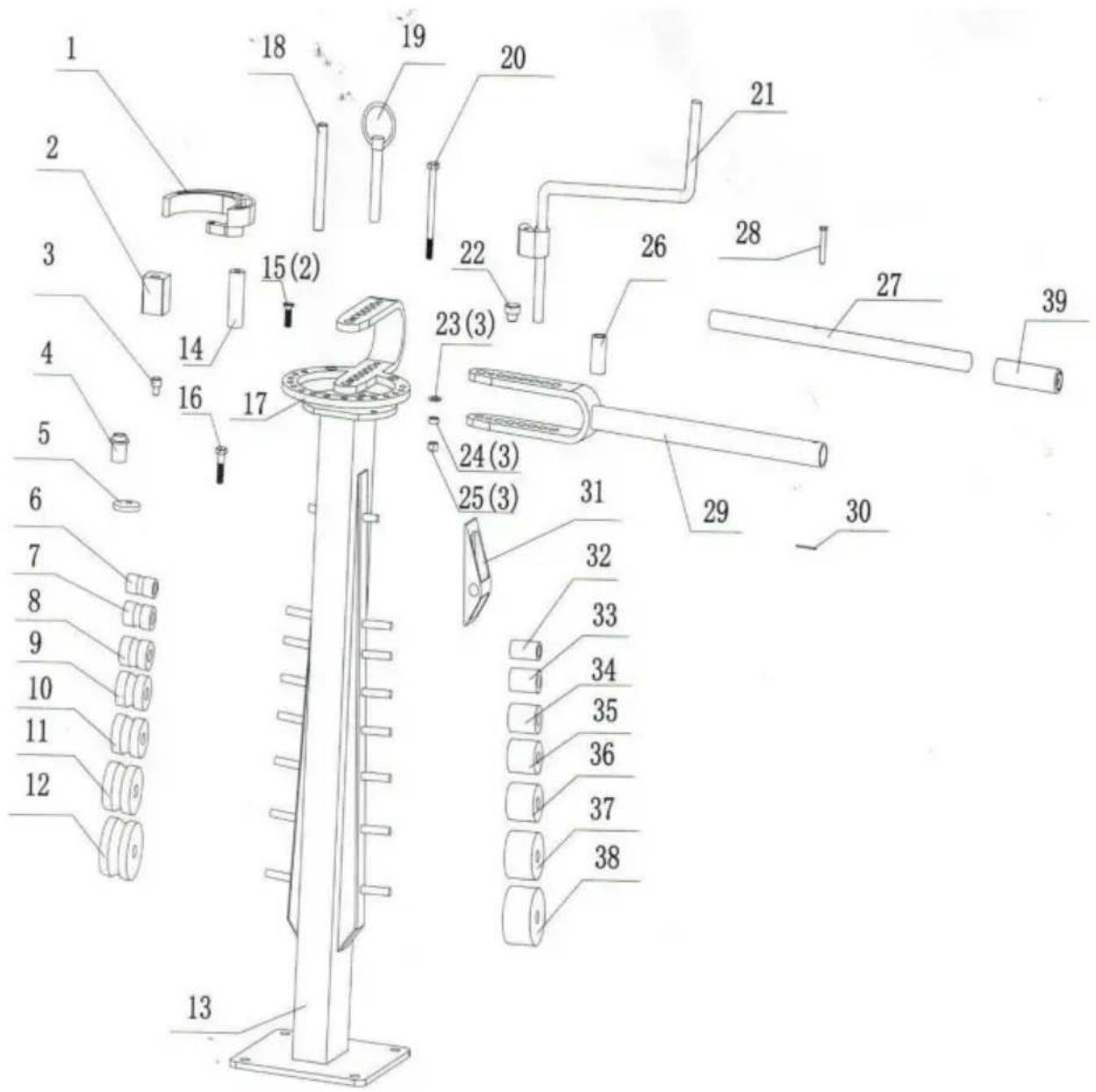

DÉPANNAGE ET PIÈCES

| Article | Description | Numéro de pièce | Quantité | Description de l'article | Numéro de pièce | Quantité |
| 1 | Matrice de pliage | 1 | 21 | Manivelle | ||
| 2 | Le | 1 22 | Épingle | |||
| 3 | Épingle | 1 23 | Rondelle | f10 | ||
| 4 | Bague | 1 24 | Manche | |||
| 5 | Tapis excentrique | 1 25 Écrou | hexagonal M10 4 | |||
| 6 | Die II-1 | f25 | 26 | Bague | ||
| 7 | Die II-2 | f31 | 1 27 | Allonger poignée | ||
| 8 | Die II-3 | 38 | 1 28 | Épingle | ||
| Die II-4 9 | 44,5 | 1 29 | Poignée | |||
| Die II-5 10 | 50,5 | 1 | 30 | Cotter | ||
| 11 | Die II-6 | 63 | 1 | 31 | Base | |
| 12 | Die II-7 | 76 | 1 | 32 | Je meurs- | |
| 13 | Rester | 1 | 33 | Le I-2 | 30 | |
| 14 | Douille longue | 1 | 34 | Le I-3 | 37 | |
| 15 | Fendu fraisé plat vis à tête | M10X30 2 | 35 | Le I-4 | f43 | |
| 16 | Boulon hexagonal | M10X40 1 | 36 | Le I-5 | 49 | |
| 17 | Disque 1 | 37 | Le I-6 | 62 | ||
| 18 | Pivot fixe | 1 | 38 | Le I-7 | 75 | |
| 19 | Barre de traction | 3 | 39 Couvercle de poignée | |||
| 20 | Vis à tête hexagonale | M10X120 1 |
ACCESSOIRE
| Article | Description | Numéro de pièce | Qté article | Description Référence Qté | |||
| 1 | Matrice de pliage | 1 | 21 | Manivelle | 1 | ||
| 3 | Épingle | 1 | 22 | Épingle | 1 | ||
| 4 | Bague | 1 | 23 | Rondelle | f10 | 4 | |
| 5 | Tapis excentrique | 1 | 24 | Manche | 3 | ||
| 6 | Die II-1 | f25 | 25 Écrou hexagonal M10 4 | |||
| 7 | Die II-2 | f31 | 1 | 27 | Allonger poignée | |
| 8 | Die II-3 | f38 | 1 | 28 | Épingle | |
| 9 | Die II-4 | 44,5 | 1 | 30 | Cotter | |
| 10 | Die II-5 | 50,5 | 1 | 32 | Je meurs- | |
| 11 | Die II-6 | f63 | 1 | 33 | Le I-2 | f30 |
| 12 | Die II-7 | f76 | 1 | 34 Le I-3 | f37 | |
| 15 | Fendu fraisévis à tête plate | M10X30 2 | 35 | Le I-4 | f43 | |
| 16 | Boulon hexagonal M10X40 1 | 36 | Le I-5 | f49 | ||
| 18 | Pivot fixe | 1 | 37 | Le I-6 | f62 | |
| 19 | Barre de traction | 3 | 38 | Le I-7 | f75 | |
| 20 | boulons hexagonaux | M10X120 1 | ||||
CARACTÉRISTIQUES
| Modèle | UM30 |
| Largeur de pliage maximale | 50,8 mm |
| Épaisseur de pliage maximale | Acier à faible teneur en carbone : 6 mm ; Aluminium : 10 mm |
| Angle de flexion maximal | 200° |
ASSEMBLÉE

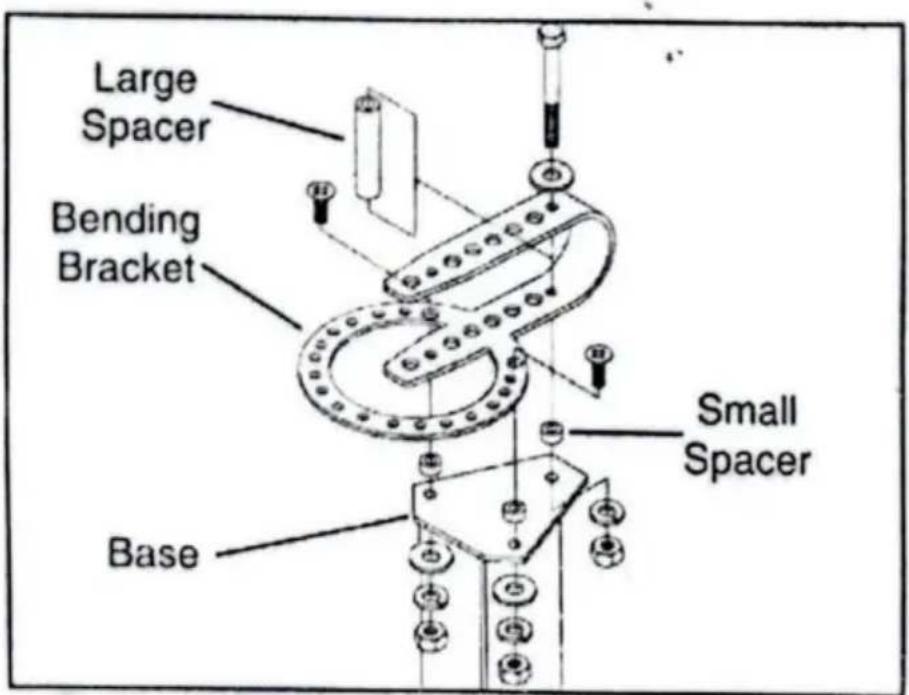

- Montez le support de pliage sur la base à l'aide des composants illustrés à la Figure 1.

Figure 1. Montage du support de pliage sur la base.
- Connectez le bras de fourche et la poignée avec l'axe de chape et le ressort goupille fendue.
- Montez l'ensemble de poignée sur le support de pliage à l'aide d'une longue goupille d'attelage.
- Boulonnez la cintreuse compacte au sol.
ATTENTION : N'essayez pas d'utiliser la cintreuse compacte sans qu'elle soit fixée
une surface stable. Le non-respect peut entraîner des blessures corporelles et des dommages matériels. dommage!
INFORMATIONS PRINCIPALES CONCERNANT L'OPÉRATION DE PLIAGE

Rondelle de maintien placée de manière excentrique sous le bloc de butée
1. Utilisation du bloc d'arrêt
Le bloc d'arrêt maintient le matériau dans une position appropriée pendant le pliage avec le bras de main autour du pivot central ou le rouleau vient d'être utilisé. Le bloc n'a que quatre positions appropriées !

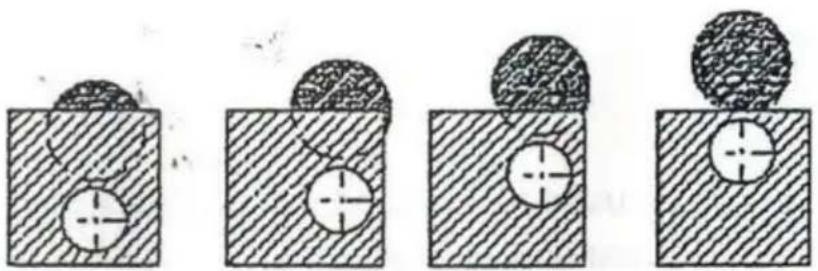

Les quatre positions appropriées du bloc d'arrêt
Utilisez toujours la position qui place le bloc le plus près du pivot ou du rouleau central, mais qui laisse de la place pour la fixation du matériel.
Tournez le bloc position par position afin d'obtenir l'une des quatre positions adéquates positions. Si l'espace est créé dans la position du centre vers la gauche, le
Le bloc d'arrêt sera tourné et le matériau glissera. Si vous utilisez un rouleau plus gros sur le le pivot central, le bloc d'arrêt et la rondelle de maintien se déplacent aussi loin que possible arrêtez, afin que le matériau soit maintenu. Placez toujours le bloc d'arrêt aussi près que possible pivot central ou rouleau, mais il doit exister suffisamment d'espace pour libérer le matériau. le jeu du boîtier entre le bloc d'arrêt et le pivot central ou le rouleau est trop important, tourner le presseur dans l'une des quatre positions appropriées. Le bloc d'arrêt avec la rondelle de maintien peut être déplacée vers l'arrière et vers l'avant dans chaque siège de la tête de division. L'autorisation nécessaire est ainsi obtenue.
Un jeu trop important entre le pivot central ou le rouleau et le bloc d'arrêt rend glissement possible du matériau et diminution de la précision du pliage.
Dans le cas d'un pliage très précis, il est préférable de garder le matériau devant le bloc d'arrêt avec une pince, (étau à main, clé autobloquante) afin d'éviter un glissement possible du matériau. Si le bloc d'arrêt est correctement placé, il n'est pas nécessaire d'utiliser la pince.
Mais parfois, lorsqu'un pliage spécial est effectué ou que des dimensions précises sont nécessaire, il est indiqué de placer l'étau à main devant le bloc d'arrêt.
Exemples d'utilisation du bloc tampon dans chacune des quatre positions appropriées.
Remarques :
Le bloc tampon et la rondelle de maintien doivent être déplacés vers l'arrière et vers l'avant jusqu'à un certain niveau de maintien pour s'adapter aux différents matériaux et rouleaux. Le trou dans le bloc a quatre positions appropriées.
Pos. 1Acier plat, carré ou rond de 6 mm plié sur rouleau ∅37 mm. | Pos. 2Acier plat, carré ou rond de 6 mm plié sur rouleau ∅75 mm. |
pos. 3Acier plat, carré ou rond de 6 mm plié sur le pivot central. | pos. 4Acier plat, carré ou rond de 6 mm plié sur rouleau ∅30 mm. |
2. PLIAGE DE LA POIGNÉE

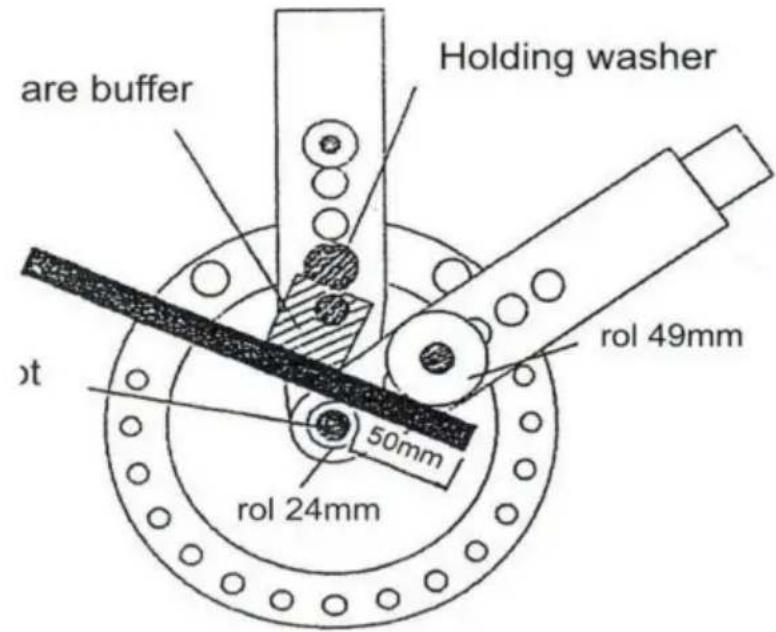

2.1 Matériau rond
Il est facile de réaliser des poignées de formes et de dimensions variées avec l'Universal Cintreuse. Chacun des trois types de la figure est réalisé dans un matériau rond de 15 mm de diamètre et 230 mm de longueur.
Après avoir réalisé les pièces pliées en barre ronde, percer les ajouts à 15 mm, mettre les pièces pliées au niveau des ajouts et les souder côté montage. Meuler la sur-soudure pour le niveau.
Remarque : Si vous utilisez un matériau d'un autre diamètre pour la poignée, le diamètre de la perceuse sera le même que celui du matériel utilisé.

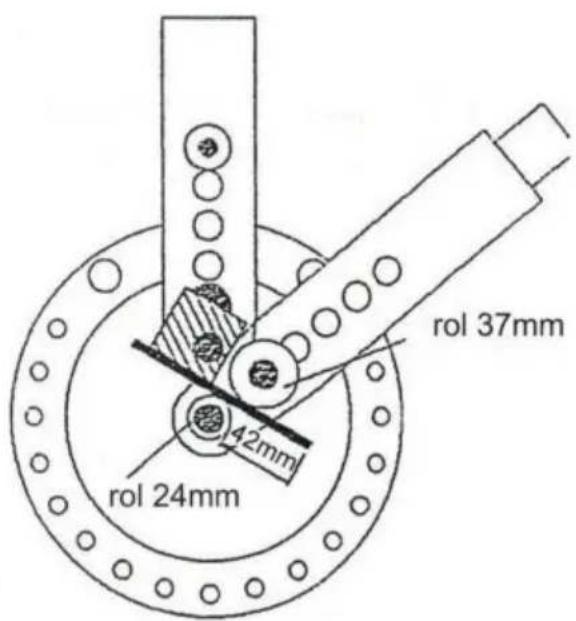

Matériel nécessaire : — Barre
ronde ∅ 15 mm, longueur 230 mm — Acier plat pour ajout

La position correcte du bloc d'arrêt utilisé pour plier des matériaux de 15 mm est présenté dans le dessin ci-dessus. Après avoir effectué le pliage à 90° tourner le matériau et plier l'autre extrémité à 90°

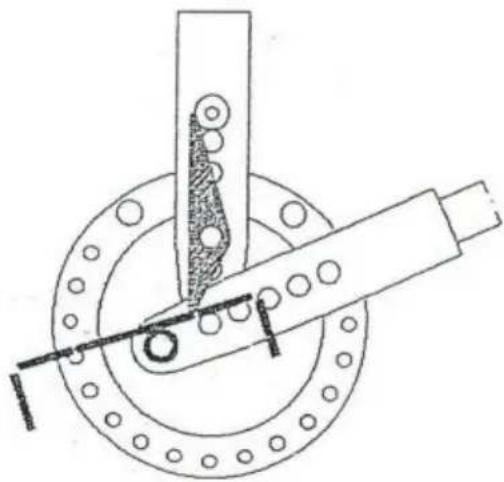

2.2 Matériau plat
Dessinez à la craie les signes comme dans le dessin ci-dessous. Les signes des deux extrémités doit être dessiné sur le côté opposé à celui où se trouvent les signes du milieu dessiné. Les dimensions indiquées peuvent être remplacées par d'autres, Peut également faire autre transmission selon le désir de l'utilisateur.
Matériau
— longueur 254 mm, — épaisseur 5 mm
— largeur 25 mm :
Ordre de pliage

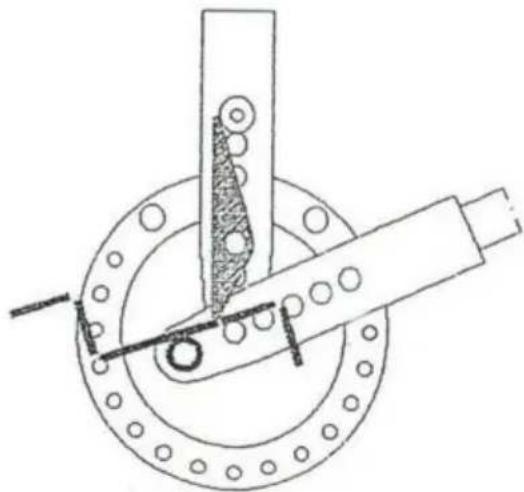

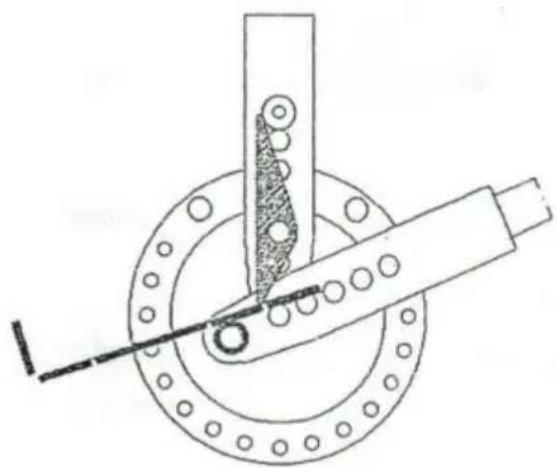

Placez le matériau plat dans la plieuse avec le panneau n°1 au point de la clé et plier à 90°. Vérifiez l'angle avant de continuer. Réglez le réglage s'arrêter pour que chaque virage soit fait à 90°.

Tournez le matériau à l'autre extrémité, mettez avec le signe n°2 directement la clé et plier à 90°.

Tourner le matériau semi-fini de l'autre côté, mettez-le avec le signe n°3 redressez la clé et pliez-la à 90°.

Tournez le matériau semi-fini avec l'autre extrémité, mettez-la dans la cintreuse avec le signe n°4 tout droit la clé et pliez-le à 90°.
Percez si nécessaire, lissez et meulez les bords tranchants.

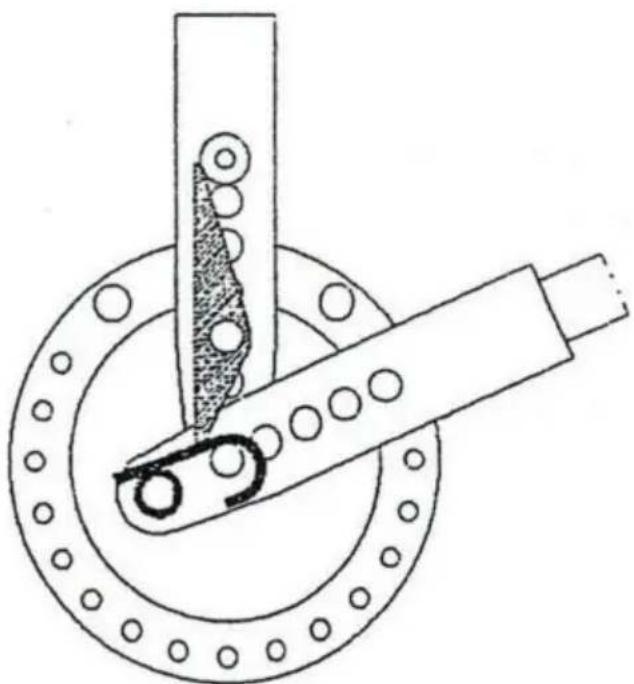

2.3 CINTRAGE DE COLLIERS DE SERRAGE
Fabrication de colliers de serrage pour tubes ronds

Embout unilatéral de diamètre intérieur 25 mm
Matériel
Bande d'acier 5*50 mm d'une longueur de 10 mm

en pos.2. Placer le matériau dans la plieuse comme sur la figure ci-dessus.
Réagissez sur le bras de flexion dans la mesure où le roulis sur le bras sort de matériel.

la clé pour le pliage angulaire. Mettre
le matériau de sorte que le demi-cercle
pour enrouler le pivot central. Placez le bouchon
dans le sixième trou de la tête de division (en
comptant dans le sens des aiguilles d'une montre).
Pliez en tournant le bras de 3 mm vers le pivot.
Placer un clip à l'extrémité de la pince pour éviter que le matériau ne glisse. Peut plier plus de types de pinces.

Il plie des matériaux laminés à chaud de 5 x 25 mm. Le collier de la douille guide le matériau droite pendant l'enroulement en spirale. Lorsque vous faites des spirales de la même forme, faites un signe sur le côté supérieur de la cintreuse à l'endroit où le pliage de la première spirale terminée. En pliant chaque spirale suivante à ce signe, toutes les spirales seront de la même taille.

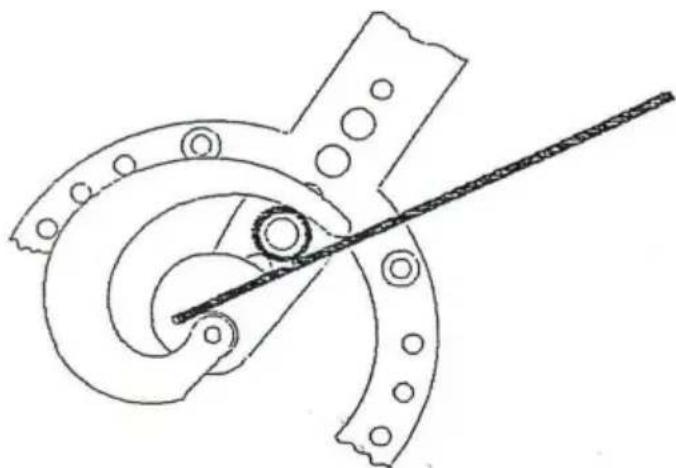

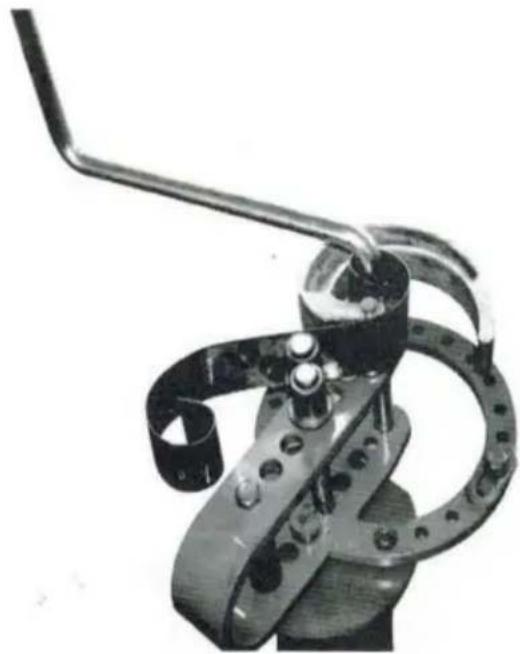

Lors du pliage de grandes et petites spirales, placez le pivot et la douille dans le 2ème trou pour la première étape de pliage.
Première étape : trou n°2

Pour cintrer de grandes spirales, lorsque vous avez terminé la première étape de cintrage, retirez le pivot et la douille du trou n°2 et placez-les dans le trou n°5 (t derrière)
Deuxième étape : trou n°5 Ne
pas commencer à cintrer les grandes spirales avec le pivot et la douille dans le trou der Il faut commencer par le pivot dans le trou n°2, sinon la spirale ne sera pas adéqu

Pivot et douille (première étape)

Enroulez la spirale tout autour jusqu'à ce que le buisson ne permette plus d'enroule Retirez le pivot et la douille et placez-les pour la 2ème étape et terminez la spirale
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
Assistance technique et certificat de garantie électronique
Pos. 1Acier plat, carré ou rond de 6 mm plié sur rouleau ∅37 mm.
Pos. 2Acier plat, carré ou rond de 6 mm plié sur rouleau ∅75 mm.
pos. 3Acier plat, carré ou rond de 6 mm plié sur le pivot central.
pos. 4Acier plat, carré ou rond de 6 mm plié sur rouleau ∅30 mm.
