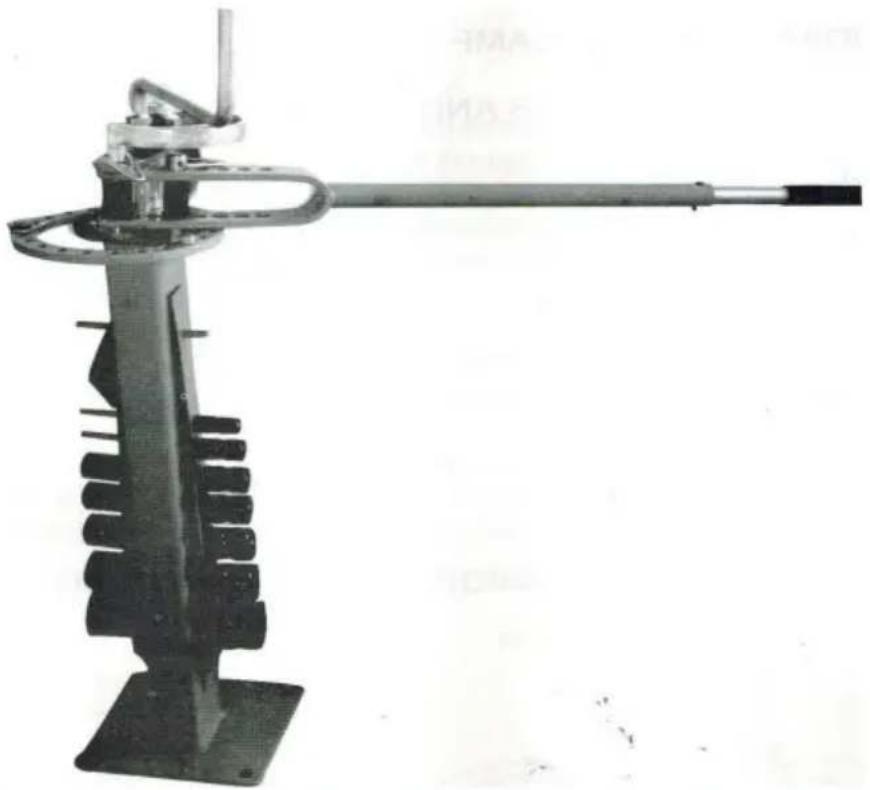

PRODUKTPROFIL

Enheten är gjord för att användas för att böja platta material, runda och fyrkantiga stänger samt rör. Det ger en effektiv och ekonomisk bockningsmetod för gemensamma

former och böjningar. Det är lätt nog att bära, används i olika

arbetsplatser eller verkstadsbilar.

Inställningsmöjligheter

Uppmärksamhet!

Se till att den är fastsatt i golvet med skruvar.

Se till att alla pivoter är ordentligt förda genom och i det nödvändiga läget.

Böj inte annat stål än det som används för konstruktion, nämligen upp till 8*50 mm, rundstål upp till

16 mm, fyrkantstål upp till 14* 14 mm och rör upp till G3/4"!

Böj inte material tjockare än 6 mm runt den centrala tappen, utan använd den

24 mm rulle för att förhindra svängböjning!

Använd inte annan komplettering av armen!

Använd inte setet för vinkelböjning för att böja rundstängerna!

Om du använder tillbehör för vinkelböjning, böj endast upp konstruktionsstål till 6*50 mm eller 7*30 mm!

Håll arbetsplatsen ren för att undvika olyckor!

Var försiktig när materialet sätts på böjaren för att ha en adekvat längd i c00ntakt med stoppblocket för att undvika glidning av stången som ska böjas och allvarligt olycka faktiskt.

VIKTIGA SÄKERHETSÅTGÄRDER

Läs bruksanvisningen.

Varning- Var noga med att bära ögonskydd när du använder denna produkt. skydd när du använder denna produkt.

Varning-Se till att bära handskar när du använder denna produkt.

Varning: För att minska risken för skada måste användaren läsa bruksanvisningen noggrant. Ignorera varningen, felaktig användning av compact bender kan leda till dödlig och allvarlig skada.

1. Använd skyddsglasögon när du använder den kompakta böjaren. Allvarlig skada kan inträffa om denna varning ignoreras!
2. Använd röret med motsvarande specifikation för formen.
3. Slå inte, bryt eller förstör inte formen som är utrustad med denna maskin. Behåll forma ordentligt och säkerställa dess noggrannhet.

UPPSTÄLLNING OCH DELAR

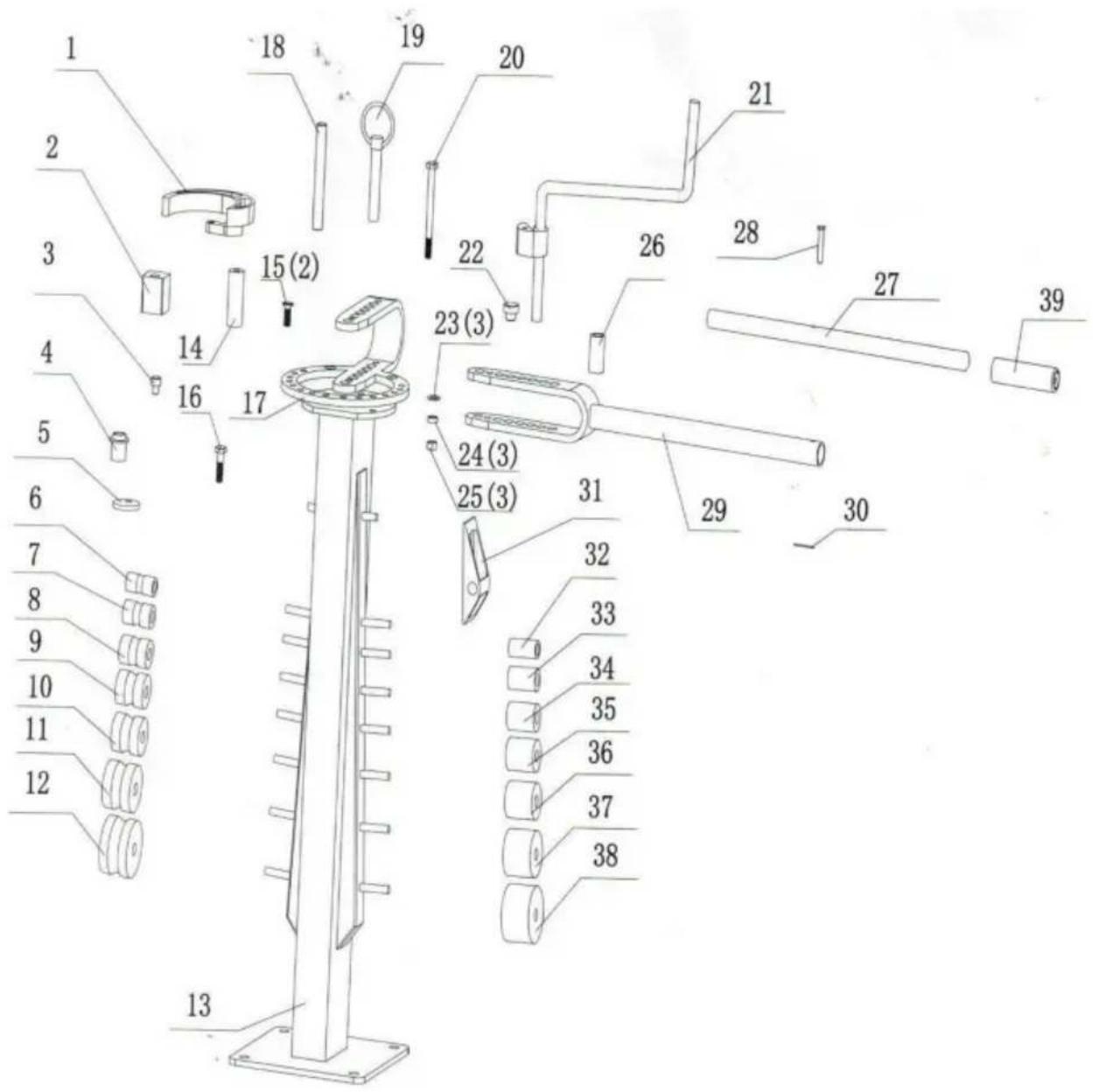

1. Montera bockningsfästet på basen med hjälp av komponenterna som visas i figur 1.

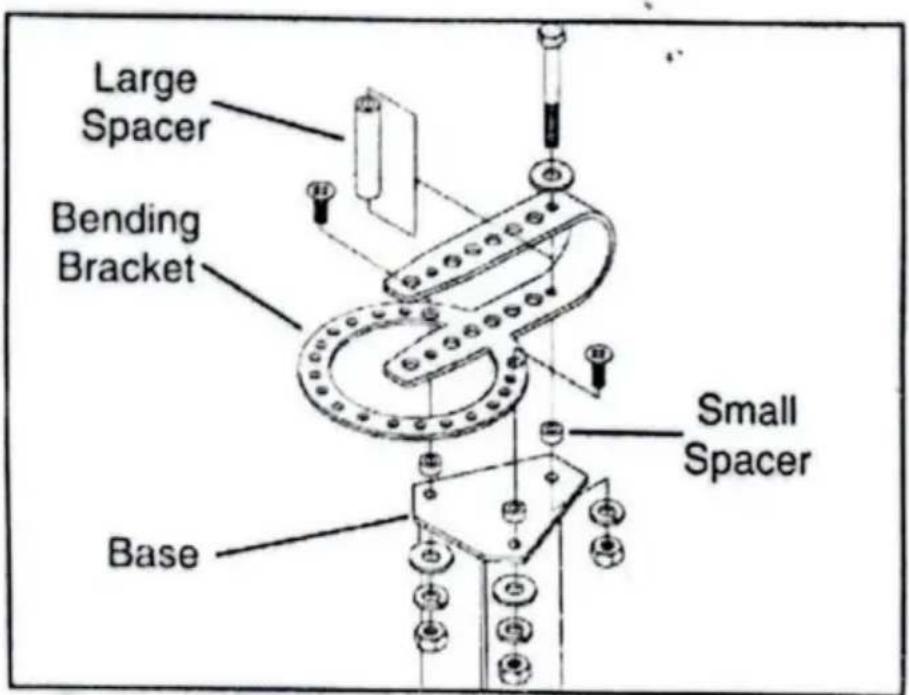

Figur 1. Montering av bockningsfäste på basen.

1. Koppla ihop okarmen och handtaget med gaffelbulten och fjädern saxnål.
2. Montera handtagsenheten på bockningsfästet med en lång dragstift.
3. Skruva fast den kompakta bockaren i golvet.

FÖRSIKTIGHET: Försök inte att använda den kompakta böjaren utan att den är fastsatt i en stabil yta. Underlåtenhet att följa detta kan leda till personskador och utrustning skada!

HUVUDINFORMATION ANGÄENDE BÖJNINGSFUNKTION

Håller brickan excentriskt under stoppklossen

1. Användning av stoppblock

Stoppblock håller materialet i rätt läge under böjning med

handarm runt den centrala pivoten eller den nyss använda rullen. Blocket har bara fyra rätt positioner!

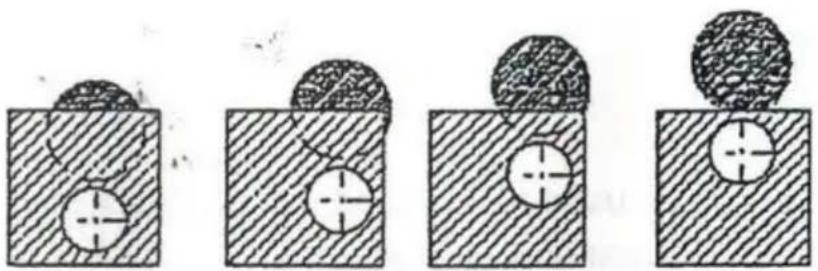

De fyra korrekta lägena för stoppblocket

Använd alltid den position som placerar blocket närmare den centrala svängtappen eller rullen, men möjliggör utrymme för inställning av materialet.

Vrid blocket position för position för att få en av de fyra lämpliga

positioner. Om utrymmet skapas i positionen från mitten till vänster,

stoppblocket kommer att vridas och materialet glider. Om du använder en större rulle på central pivot, stoppblock och hållarbricka flyttas så långt som det justerbara stoppa, så att materialet ska hålla. Placera alltid stoppblocket så nära som

central pivot eller rulle, men att det finns tillräckligt med spelrum för att frigöra materialet. I

avständet mellan stoppblocket och den centrala tappen eller rullen är för stort,

vrid pressaren till ett av de fyra rätta lägena. Stoppblocket med

hållarbricka kan flyttas bakåt och innan i varje säte av delningshuvud.

Det nödvändiga utrymmet erhålls så.

Ett för stort spelrum mellan den centrala pivoten eller rullen och stoppblocket gör möjlig glidning av material och minskar böjnoggrannheten.

Vid en mycket exakt böjning är det bättre att hålla materialet framför stoppblocket med en klämma, (skruvstycke, självlåsande skiftnyckel) för att undvika en eventuell glidning av material. Om stoppblocket är korrekt placerat är det inte det nödvändigt för att använda klämman.

Men ibland, när speciell böjning utförs eller exakta dimensioner är nödvändigt, indikeras det att sätta handskruven framför stoppblocket.

Exempel på användning av buffertblock i var och en av de fyra korrekta positionerna.

Anmärkningar:

Buffertblock och hållarbricka måste flyttas bakåt och innan till ett visst fäste för att passa olika material och rullar. Hålet i blocket fyra korrekta positioner.

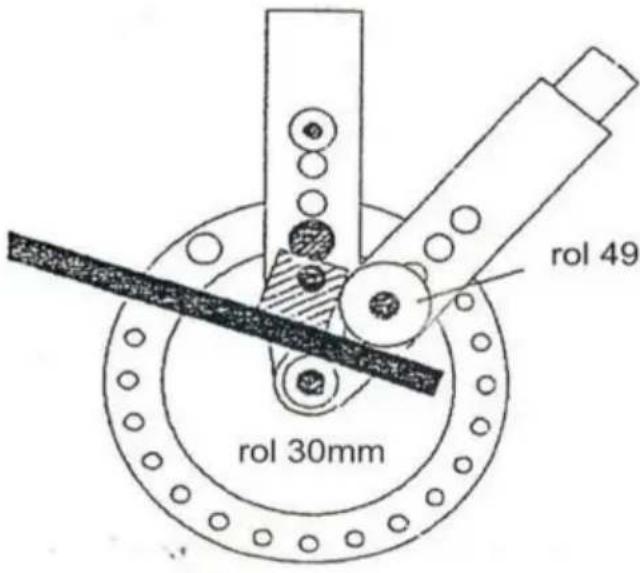

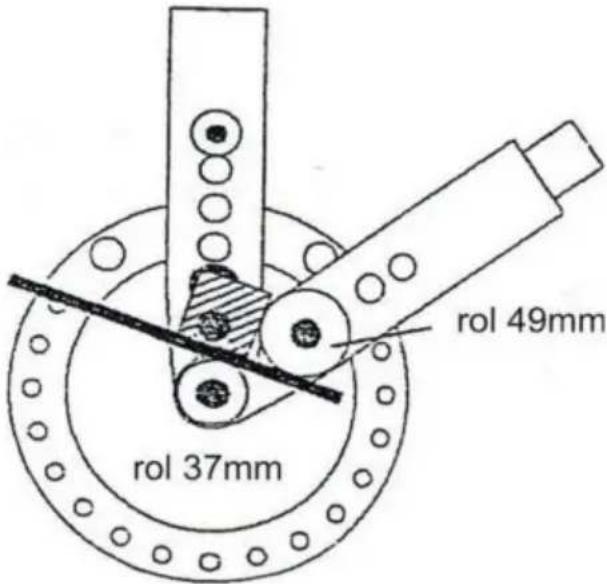

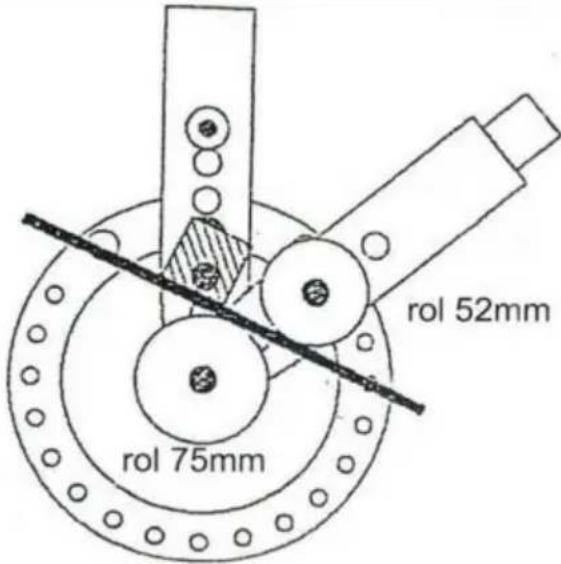

Pos. 1Platt, fyrkantigt eller runt stål på 6 mm böjt på ∅37 mm rulle.	Pos. 2Platt, fyrkantigt eller runt stål på 6 mm böjt på ∅75 mm rulle.

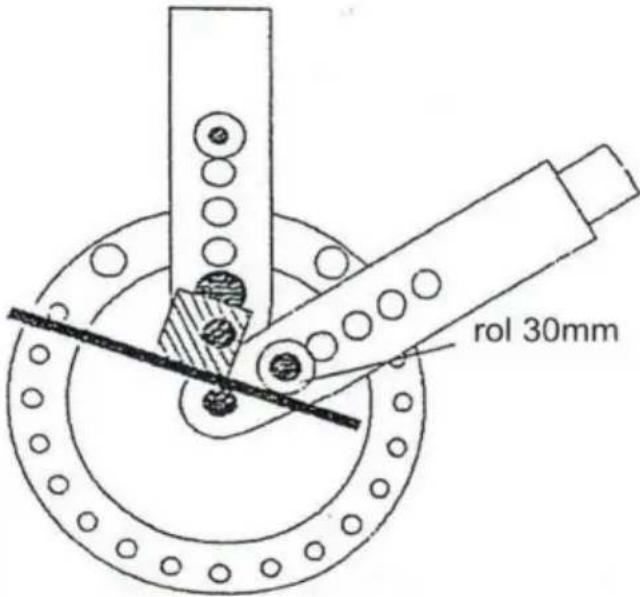

pos. 3Platt, fyrkantigt eller runt stål på 6 mm böjt på centraltappen.	pos. 4Platt, fyrkantigt eller runt stål på 6 mm böjd på ∅30 mm rullen.

2. HANDTAGSBÖJNING

2.1 Runt material

Det är lätt att utföra handtag av olika former och dimensioner med Universal Bender. Var och en av de tre typerna i figuren utförs i ett runt material om 15 mm diameter och 230 mm längd.

Efter att ha gjort de böjda delarna i rundstång, borra tillägg vid 15 mm, sätt böjda delar vid tillägg och svetsa dem vid passningssidan. Slipa översvetsningen till nivån.

Obs: Om du använder material med annan diameter för handtaget, borrdiameterr kommer att vara samma som för det material som används.

Nödvändigt material: — ∅ 15

mm rundstång, 230 mm längd — plattstål för tillägg

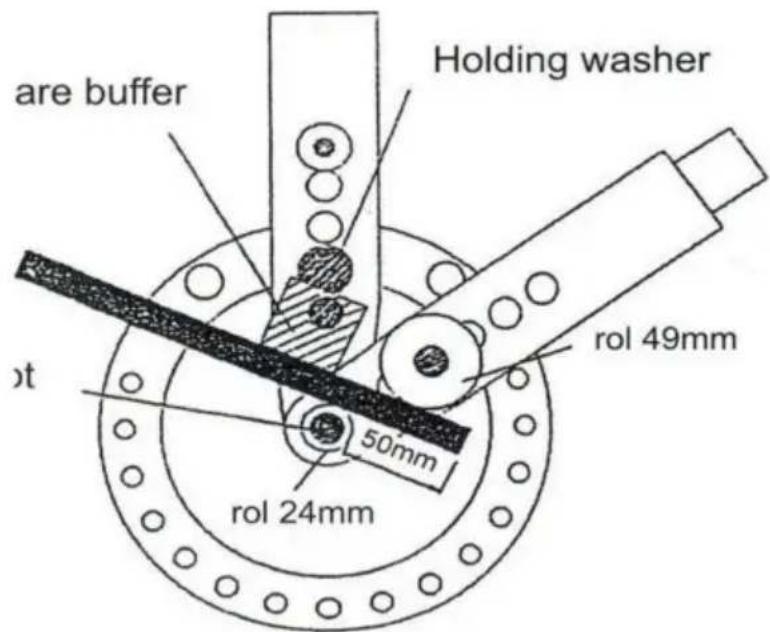

Rätt läge för stoppblocket som används för att böja material på 15 mm är presenteras i ovanstående ritning. Efter att ha utfört böjningen vid 90° vänd materialet och böj den andra änden i 90°

2.2 Platt material

Rita med krita tecknen som på ritningen nedan. Tecken från båda ändarna måste ritas på motsatt sida till den där tecknen i mitten är ritade. Angivna mått kan ersättas med andra, Kan också göras

annat överlämnande på användarens önskemål.

Material

— längd 254 mm, —

tjocklek 5 mm

— bredd 25 mm:

Böjningsordning

Lägg det platta materialet i böjaren

med skylt nr. 1 vid punkten av

nyckel och böj i 90°. Kontrollera vinkeln

innan du går vidare. Ställ in den justerbara

stoppa så som varje böjning som ska göra vid 90°.

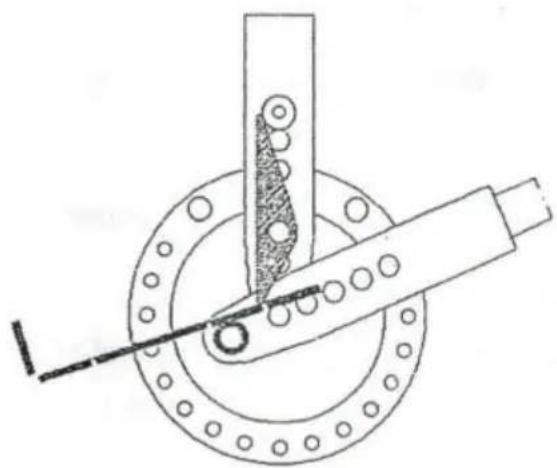

Vänd materialet i andra änden, lägg

det med skylt nr.2 rakt nyckeln

soch böj i 90°.

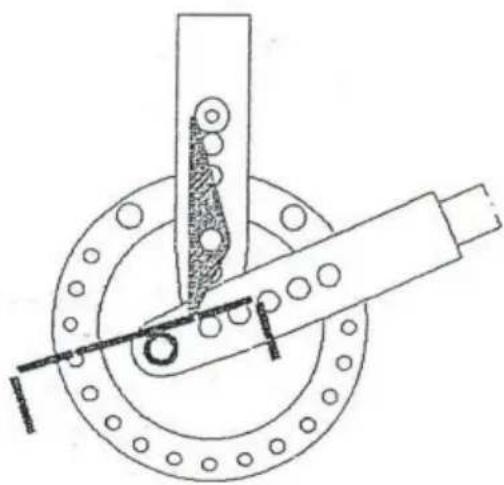

Vänd det halvfärdiga materialet

på andra sidan, sätt det med tecken

nr.3 rak nyckeln och böj den vid

90°.

Vänd halvfabrikatet med

den andra änden, lägg den i böjaren

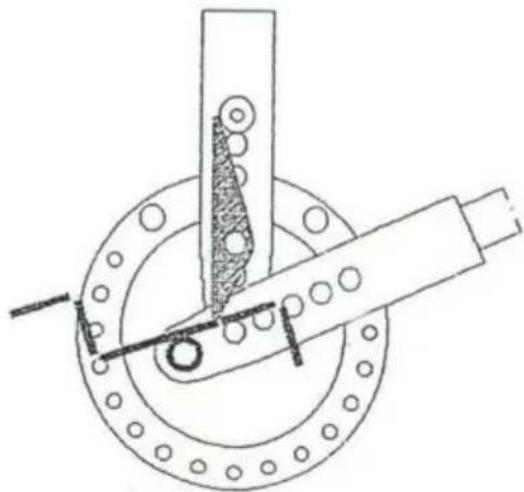

med skylt nr.4 rak nyckeln och

böj den i 90°.

Borra vid behov, jämna till och slipa de vassa kanterna.

2.3 BÖJNING AV RÖRKLÄMMER Tillverkning av

runda rörklämmor

Stålband 5*50 mm med längden 10 mm

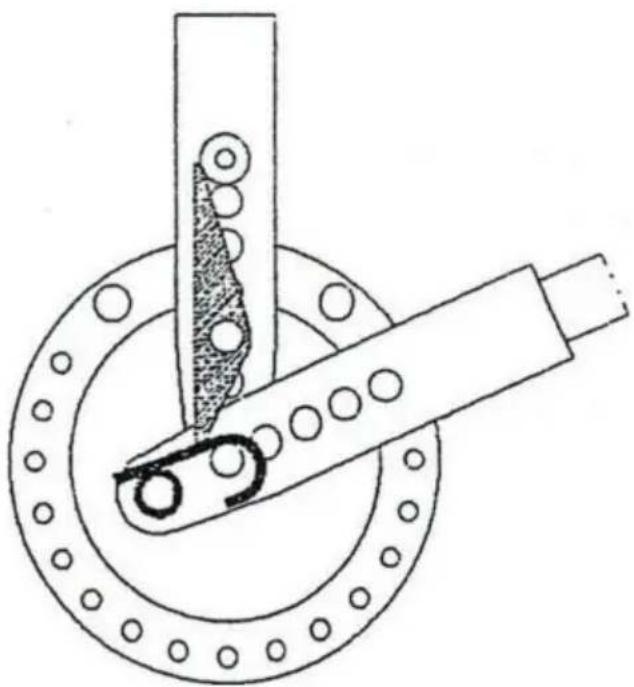

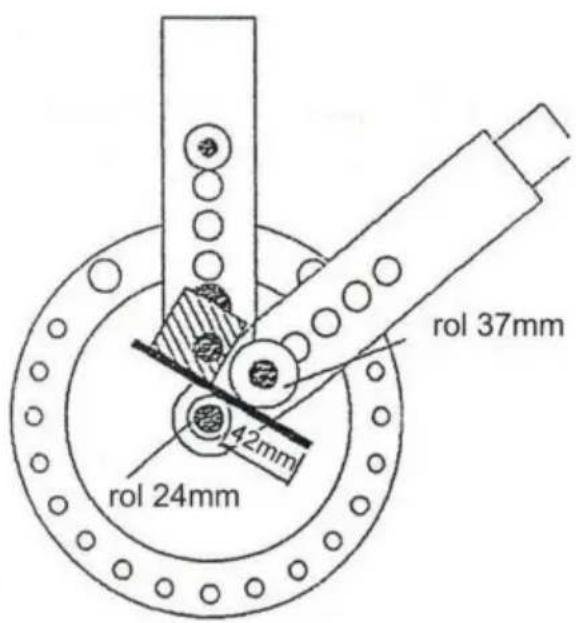

Stoppblock på pos.2. Lägg materialet i böjaren som i figuren ovan.

Reagera på den böjande armen så längt som rullen på armen kommer ut från material.

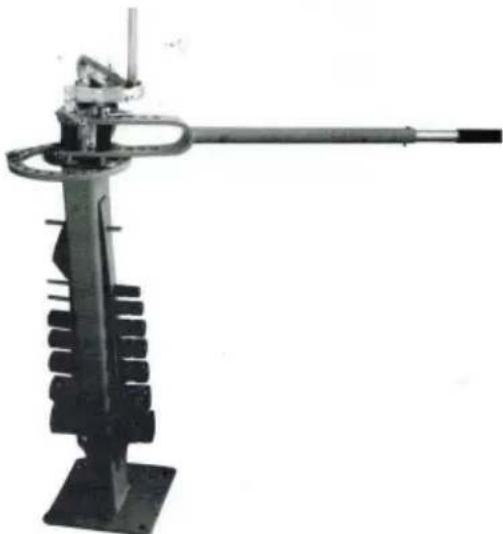

Böjning nr. 2: Ställ

in nyckeln för vinkelböjning. Sätta

materialet i så att halvcirkeln

att rulla upp den centrala pivoten. Sätt in

proppen i det sjätte hålet i delningshuvudet

(medurs räkning).

Böj genom att vrida armen 3 mm till tappen.

Sätt en klämma i änden av klämman och undvik att material glider. Kan böja fler typer av klämmor.

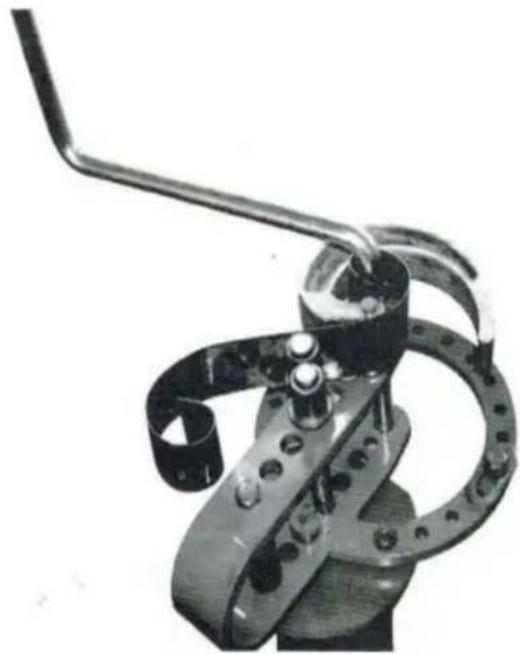

Den böjer 5x25 mm varmvalsat material. Coller av busken leder materialet

rak under spirallindning. När du gör några spiraler av samma form, gör en skylt på ovansidan av böjaren på platsen där böjningen av

första spiralen klar. Böjning av varje följande spiral till detta tecken, kommer alla spiraler att vara av samma storlek.

När du böjer stora och små spiraler, sätt in pivoten och busken i 2:an hål för det första bockningssteget.

Första steget: hål nr. 2

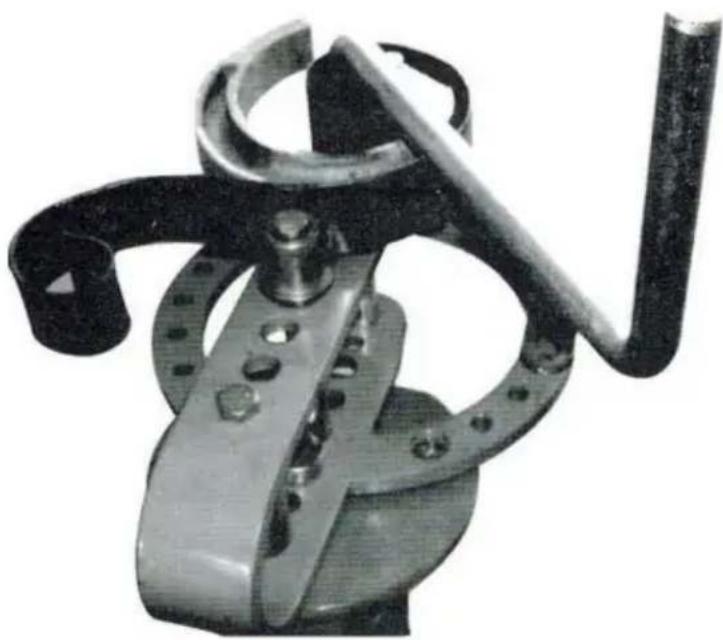

För att böja stora spiraler, när du avslutar det första bockningssteget, ta ut tappen och bussningen från hål nr.2 och sätt dem i hål nr.5 (hålet bakom)

Andra steget: hål nr.5 Börja

inte böja de stora spiralerna med pivoten och bussningen in i hålet bakom.

Det är nödvändigt att börja med pivoten i hål nr.2, annars kommer spiralen inte att va den adekvata.

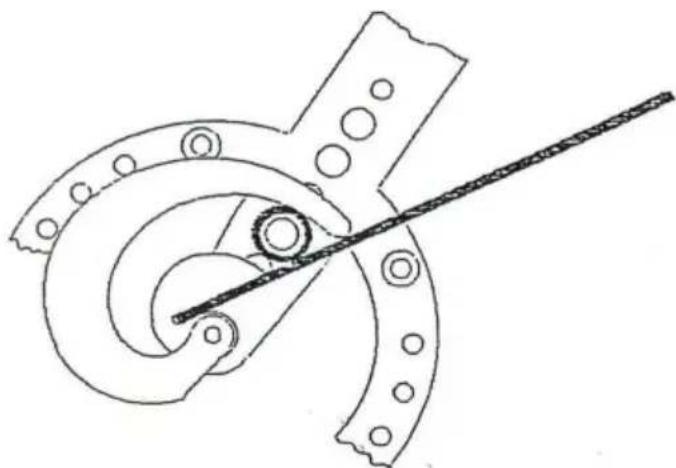

Pivot och buske (första steget)

Rulla ihop spiralen runt om så att busken inte kan rulla längre.

Ta ut pivoten och busken och sätt in dem i steg 2 och avsluta spiralen.
