MANUALE UTENTE UM30 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
PIEGATRICE
MODELLO: UM30
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE

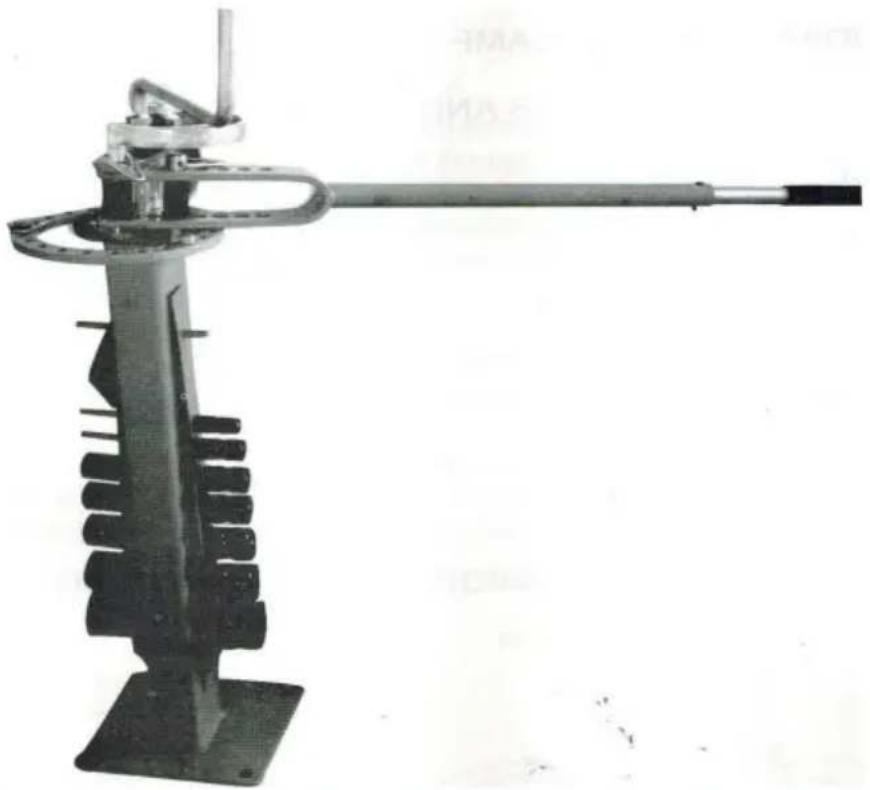

PIEGATRICE
UM30
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

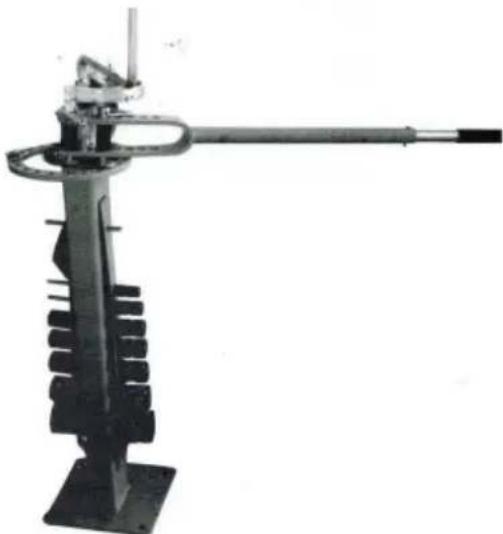

PROFILO DEL PRODOTTO
Il dispositivo è realizzato per essere utilizzato per piegare materiali piatti, barre tonde e quadrate così come i tubi. Offre un metodo di piegatura efficiente ed economico per i comuni forme e piegature. È abbastanza facile da trasportare, essendo utilizzato in diversi luoghi di lavoro o camion-officina.
Possibilità di impostazione
Attenzione!
Assicurarsi che sia fissato al pavimento con viti.
Assicurarsi che tutti i perni siano correttamente inseriti e posizionati nella posizione corretta.
Non piegare acciaio diverso da quello utilizzato per l'edilizia, vale a dire fino a 8*50 mm, acciaio tondo fino a 16 mm, acciaio quadrato fino a 14*14 mm e tubi fino a G3/4"!
Non piegare materiali più spessi di 6 mm attorno al perno centrale, ma utilizzare il
Rullo da 24 mm per evitare la flessione del perno!
Non utilizzare altri completamenti del braccio!
Non utilizzare il set per la piegatura angolare per piegare le barre tonde!
Se si utilizzano accessori per la piegatura angolare, piegare solo l'acciaio da costruzione verso l'alto a 6*50 mm o 7*30 mm!
Mantenere pulito il posto di lavoro per evitare incidenti!
Fare attenzione che il materiale posto sulla piegatrice abbia una lunghezza adeguata in contatto con il blocco di arresto per evitare lo scivolamento della barra da piegare e gravi incidente in realtà.
IMPORTANTI MISURE DI SICUREZZA
Leggere il manuale di istruzioni.
Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto. protezioni per gli occhi quando si utilizza questo prodotto.
Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.
Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni. Ignorare l'avvertenza, l'uso improprio della piegatrice compatta potrebbe causare incidenti mortali e lesioni gravi.
- Indossare occhiali di sicurezza quando si utilizza la piegatrice compatta. Possono verificarsi gravi lesioni si verifica se questo avviso viene ignorato!
- Utilizzare il tubo con le specifiche corrispondenti dello stampo.
- Non urtare, rompere o danneggiare lo stampo dotato di questa macchina. Conservare il modellare correttamente e garantirne la precisione.

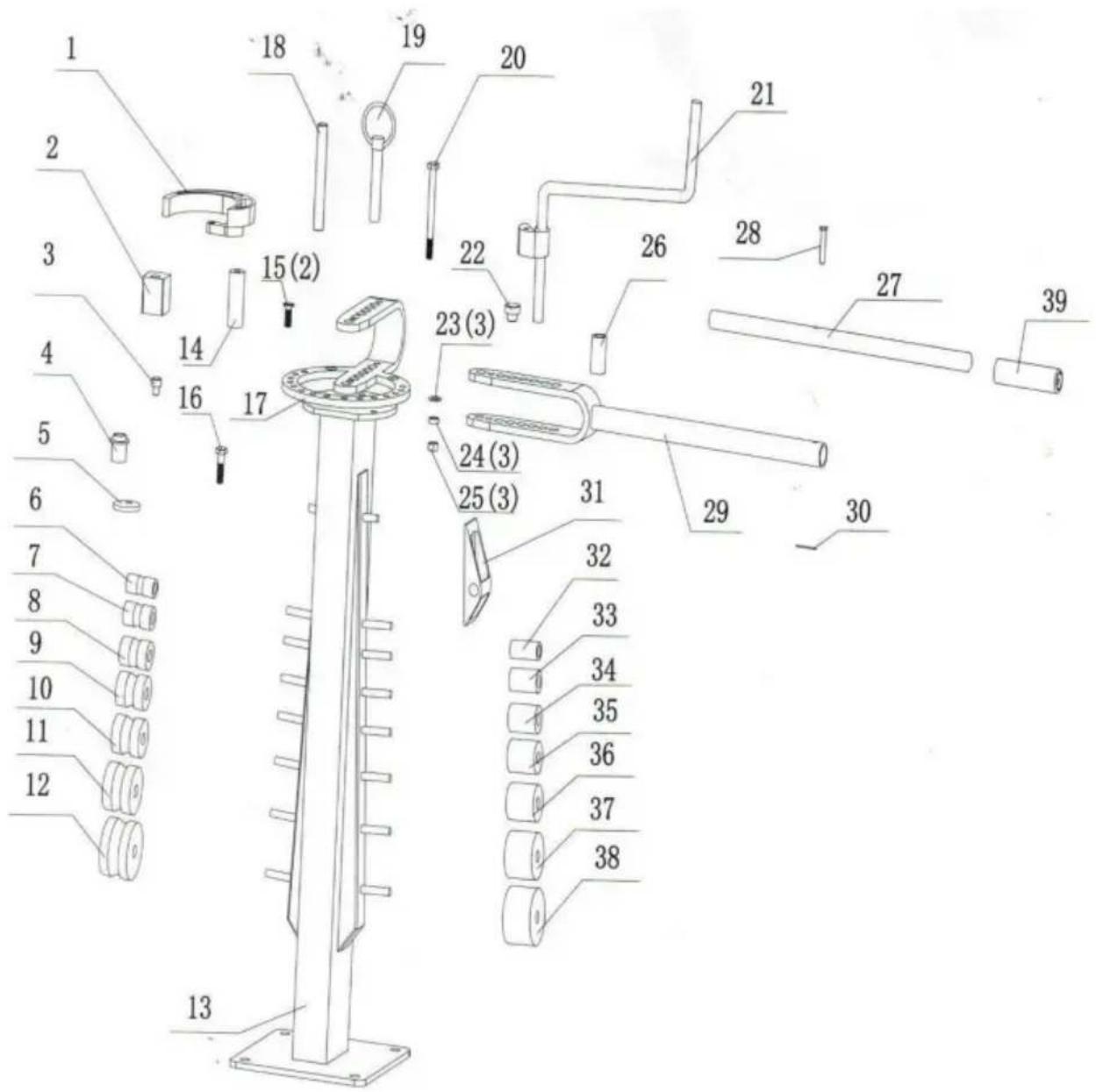

GUASTI E PARTI
| Articolo | Descrizione | Codice articolo | Qta | Descrizione articolo | Codice articolo | Qta |
| 1 | Matrice di piegatura | 1 | 21 | Manovella | ||
| 2 | IL | 1 22 | Spillo | |||
| 3 | Spillo | 1 23 | Rondella | f10 | ||
| 4 | Boccola | 1 24 | Manica | |||
| 5 | Tappetino eccentrico | 1 25 | Dado | esagonale M10 | 4 | |
| 6 | Muori II-1 | f25 | 26 | Boccola | ||
| 7 | Muori II-2 | f31 | 1 27 | Allungare maniglia | ||
| 8 | Muori II-3 | ÿ38 | 1 28 | Spillo | ||
| 9 | Muori II-4 | ÿ44,5 | 1 29 | Maniglia | ||
| 10 | Muori II-5 | ÿ50,5 | 1 | 30 | Cotter | |
| 11 | Muori II-6 | ÿ63 | 1 | 31 | Base | |
| 12 | Muori II-7 | ÿ76 | 1 | 32 | Muori io- | |
| 13 | In piedi | 1 | 33 | La I-2 | ÿ30 | |
| 14 | Boccola lunga | 1 | 34 | La I-3 | ÿ37 | |
| 15 | scanalato svasato piatto vite a testa | M10X30 2 | 35 | La I-4 | f43 | |
| 16 | Bullone esagonale | M10X40 1 | 36 | La I-5 | ÿ49 | |
| 17 | Disco 1 | 37 | La I-6 | ÿ62 | ||
| 18 | Perno fisso | 1 | 38 | La I-7 | ÿ75 | |
| 19 | Barra di trazione | 3 | 39 | Copertura maniglia | ||
| 20 | Vite esagonale M10X120 1 |
ACCESSORIO
| Articolo | Descrizione | Parte n | Quantità | Articolo | Descrizione Codice articolo Qtà | |
| 1 | Matrice di piegatura | 1 | 21 | Manovella | ||
| 3 | Spillo | 1 | 22 | Spillo | ||
| 4 | Boccola | 1 | 23 | Rondella | f10 | |
| 5 | Tappetino eccentrico | 1 | 24 | Manica | ||
| 6 | Muori II-1 | f25 | 25 Dado esagonale M10 4 | |||
| 7 | Muori II-2 | f31 | 1 | 27 | Allungare maniglia | |
| 8 | Muori II-3 | f38 | 1 | 28 | Spillo | |
| 9 | Muori II-4 | ÿ44,5 | 1 | 30 | Cotter | |
| 10 | Muori II-5 | ÿ50,5 | 1 | 32 | Muori io- | |
| 11 | Muori II-6 | f63 | 1 | 33 | La I-2 | f30 |
| 12 | Muori II-7 | f76 | 1 | 34 | La I-3 | f37 |
| 15 | scanalato svasato vite a testa piatta | M10X30 2 | 35 | La I-4 | f43 | |
| 16 Bullone esagonale M10X40 1 | 36 | La I-5 | f49 | |||
| 18 | Perno fisso | 1 | 37 | La I-6 | f62 | |
| 19 | Barra di trazione | 3 | 38 | La I-7 | f75 | |
| 20 Bullone esagonale M10X120 1 | ||||||
SPECIFICHE
| Modello | UM30 |
| Larghezza massima di piegatura | 50,8 mm |
| Spessore massimo di piegatura | Acciaio a basso tenore di carbonio: 6 mm; Alluminio: 10 mm |
| Angolo di curvatura massimo | 200° |
ASSEMBLAGGIO

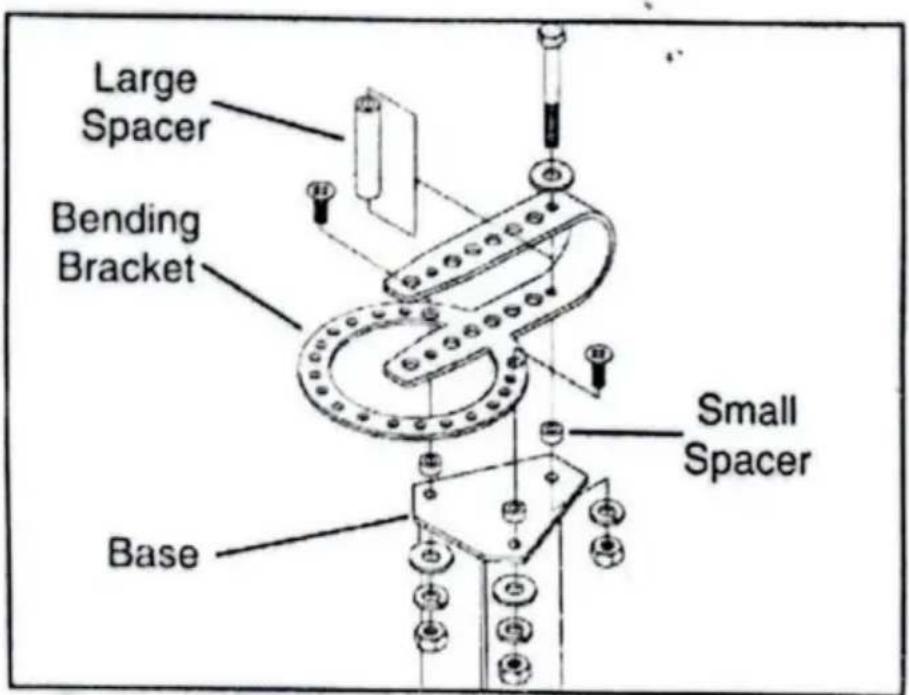

- Montare la staffa di piegatura sulla base utilizzando i componenti mostrati nella Figura 1.
Figura 1. Montaggio della staffa di piegatura sulla base.
- Collegare il braccio del giogo e la maniglia insieme con il perno a forcella e la molla coppiglia.
- Montare il gruppo maniglia sulla staffa di piegatura con un perno di aggancio lungo.
- Fissare la piegatrice compatta al pavimento.
ATTENZIONE: non tentare di utilizzare la piegatrice compatta senza averla fissata
una superficie stabile. La mancata osservanza può causare lesioni personali e danni alle attrezzature danno!
INFORMAZIONI PRINCIPALI RIGUARDANTI L'OPERAZIONE DI PIEGATURA
Rondella di tenuta posizionata eccentricamente sotto il blocco di arresto
1. Utilizzo del blocco di arresto
Il blocco di arresto mantiene il materiale in una posizione corretta durante la piegatura con il Il braccio della mano attorno al perno centrale o al rullo appena utilizzato. Il blocco ha solo quattro posizioni corrette!

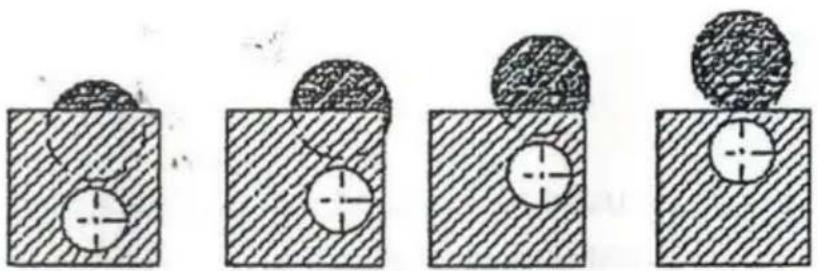

Le quattro posizioni corrette del blocco di arresto
Utilizzare sempre la posizione che colloca il blocco più vicino al perno centrale o al rullo, ma che lascia spazio per sistemare il materiale.
Ruotare il blocco posizione per posizione per ottenere una delle quattro posizioni adeguate
posizioni. Se lo spazio viene creato nella posizione dal centro verso sinistra, il
il blocco di arresto verrà girato e il materiale scivolerà. Se si utilizza un rullo più grande sul
perno centrale, blocco di arresto e rondella di tenuta si spostano fino alla posizione regolabile
fermarsi, in modo che il materiale sia fermo. Posizionare sempre il blocco di arresto il più vicino possibile al
perno centrale o rullo, ma per avere abbastanza spazio per rilasciare il materiale. In
il gioco tra il blocco di arresto e il perno centrale o il rullo è troppo grande,
ruotare il pressore in una delle quattro posizioni corrette. Il blocco di arresto con
la rondella di tenuta può essere spostata avanti e indietro in ogni sede della testa divisoria.
In questo modo si ottiene l'autorizzazione necessaria.
Un gioco troppo grande tra il perno centrale o il rullo e il blocco di arresto può causare possibile scorrimento del materiale e diminuzione della precisione di piegatura.
Nel caso di una piegatura molto precisa, è meglio tenere il materiale davanti
il blocco di arresto con un morsetto (morsa manuale, chiave autobloccante) per evitare
un possibile scivolamento del materiale. Se il blocco di arresto è posizionato correttamente, non è necessario utilizzare il morsetto.
Ma a volte, quando viene eseguita una piegatura speciale o vengono fornite dimensioni precise necessario, è indicato posizionare la morsa manuale davanti al blocco di battuta.

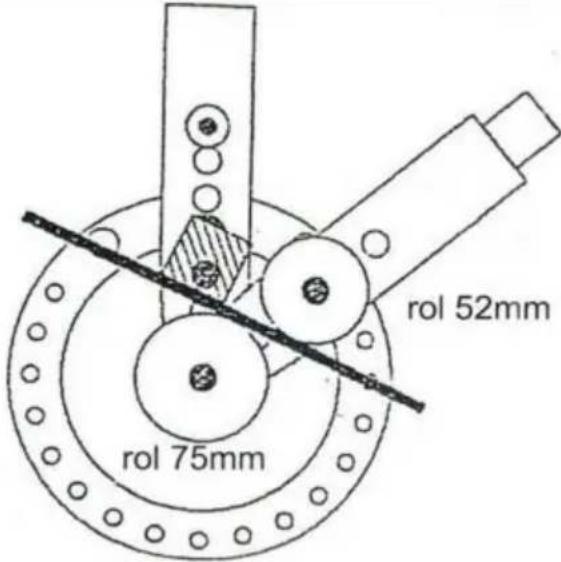

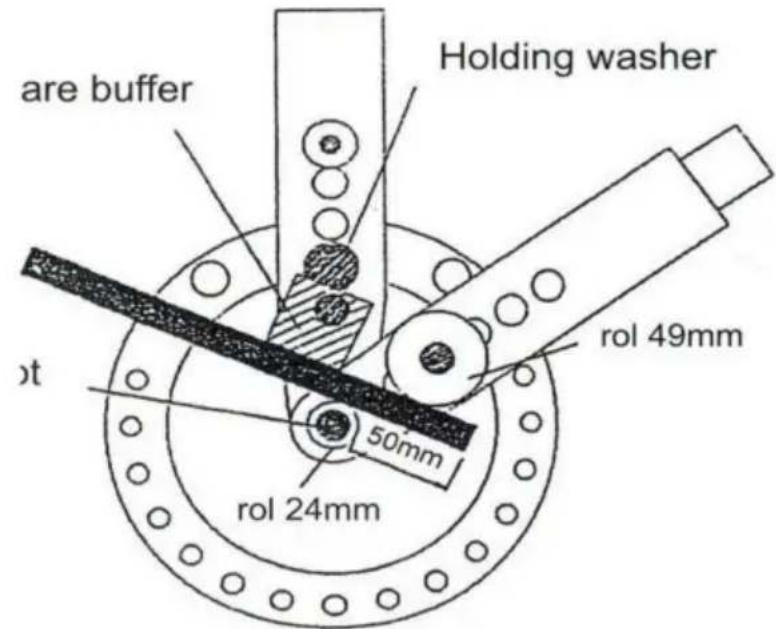

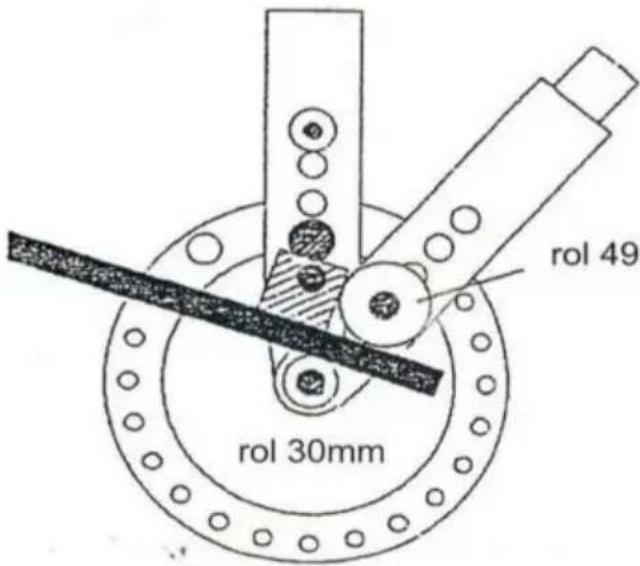

Esempi di utilizzo del blocco buffer in ciascuna delle quattro posizioni corrette.
Osservazioni:
Il blocco tampone e la rondella di tenuta devono essere spostati indietro e prima di una certa presi per adattarsi a materiali e rotoli diversi. Il foro nel blocco quattro posizioni corrette.
 Posizione 1Acciaio piatto, quadrato o tondo da 6 mm piegato su rotolo ∅37 mm. |  Posizione 2Acciaio piatto, quadrato o tondo da 6 mm piegato su rotolo da ∅75 mm. |
 pos. 3Acciaio piatto, quadrato o tondo da 6 mm piegato sul perno centrale. |  pos. 4Acciaio piatto, quadrato o tondo da 6 mm piegato sul rotolo ∅30 mm. |
2. PIEGATURA DELLA MANIGLIA
2.1 Materiale rotondo

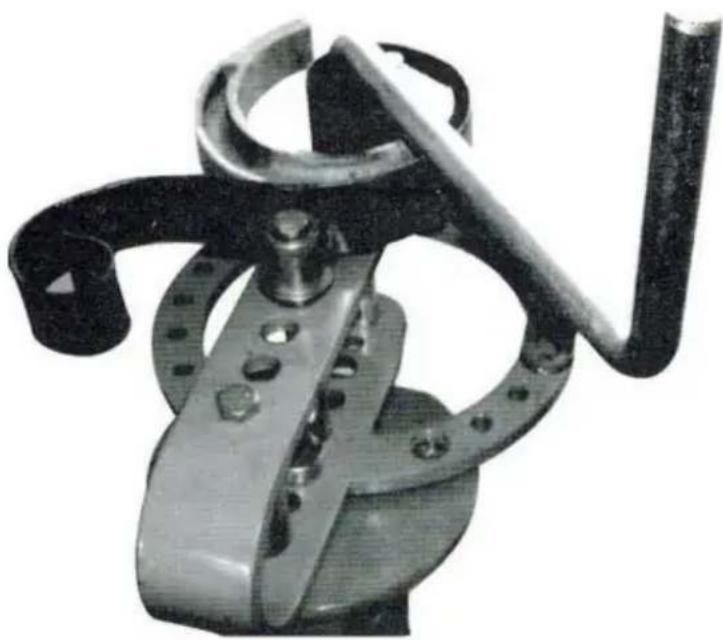

Con l'Universal è facile realizzare maniglie di varie forme e dimensioni
Piegatrice. Ciascuno dei tre tipi nella figura è eseguito in materiale rotondo da 15 mm di diametro e 230 mm di lunghezza.
Dopo aver realizzato le parti piegate in tondino, forare le aggiunte a 15 mm, mettere il parti piegate in corrispondenza delle aggiunte e saldarle sul lato di montaggio. Rettificare la sovrasaldatura per il livello.
Nota: nel caso in cui si utilizzi un materiale di diametro diverso per la maniglia, il diametro del trapano sarà lo stesso del materiale utilizzato.
Materiale necessario: — tondo
∅ 15 mm, lunghezza 230 mm — acciaio piatto per aggiunta
La posizione corretta del blocco di arresto utilizzato per piegare il materiale da 15 mm è presentato nel disegno soprastante. Dopo aver eseguito la piegatura a 90° girare il materiale e piegare l'altra estremità a 90°
2.2 Materiale piatto

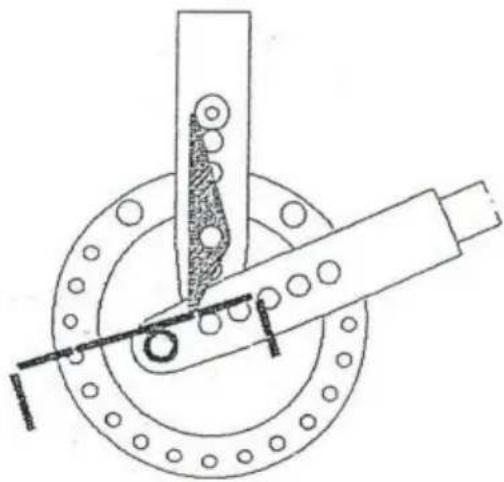

Disegna con il gesso i segnali come nel disegno qui sotto. Segnali da entrambe le estremità deve essere disegnato sul lato opposto a quello in cui si trovano i segni al centro disegnato. Le dimensioni indicate possono essere sostituite con altre, può anche essere realizzato altro passaggio in base al desiderio dell'utente.
Materiale
— lunghezza 254 mm,
— spessore 5 mm
— larghezza 25 mm:
Ordine di piegatura

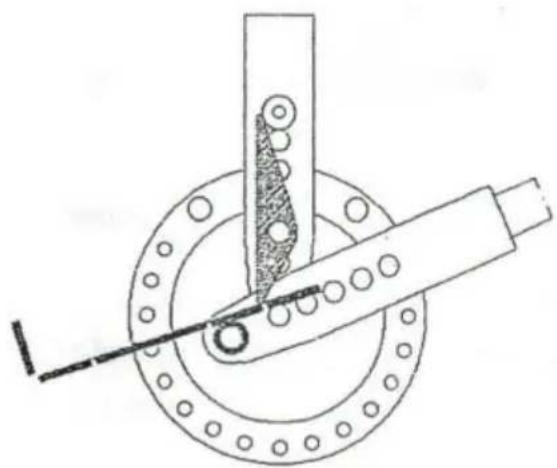

Mettere il materiale piatto nella piegatrice con il cartello n. 1 nel punto del chiave e piegare a 90°. Controllare l'angolo prima di procedere. Impostare la regolazione fermarsi in modo che ogni piegatura venga fatta a 90°.

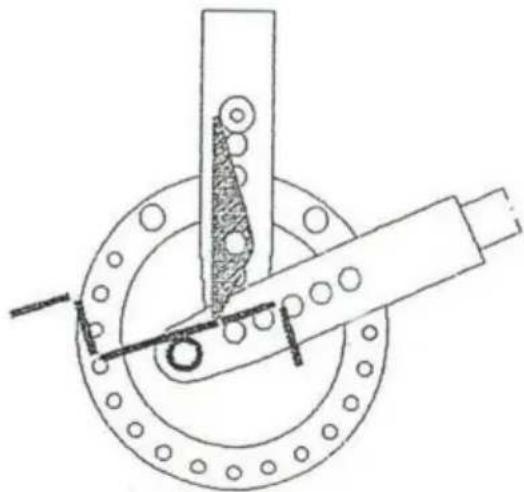

Girare il materiale dall'altra estremità, mettere con il segno n.2 dritto la chiave e piegare a 90°.
Girare il materiale semilavorato dall'altro lato, mettilo con il segno n.3 raddrizzare la chiave e piegarla a 90°. piegarlo a 90°.
Girare il materiale semilavorato con l'altra estremità, mettila nel piegatore con il segno n.4 dritto la chiave e
Se necessario, forare, levigare e smerigliare i bordi taglienti.

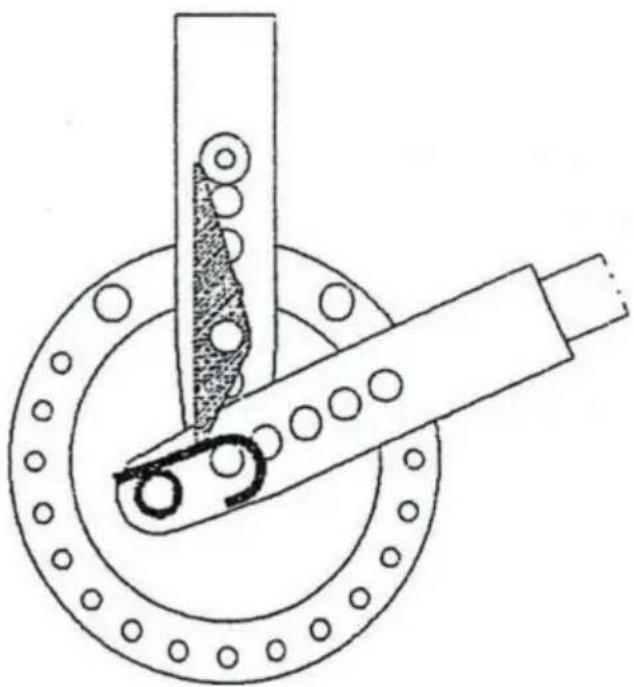

2.3 PIEGATURA DELLE FASCETTE PER
TUBI Fabbricazione di fascette per tubi tondi
Giogo unilaterale con diametro interno 25 mm
Materiale
Nastro in acciaio 5*50 mm con lunghezza 10 mm
Arrestare il blocco in pos.2. Inserire il materiale nella piegatrice come nella figura sopra.
Agire sul braccio di flessione fino a quando il rotolo sul braccio esce da materiale.

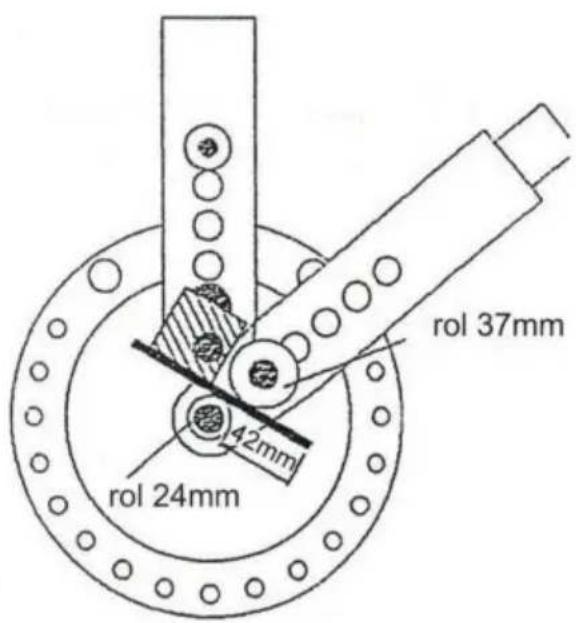

Impostare la chiave per la piegatura angolare. Mettere il materiale in modo che il semicerchio per arrotolare il perno centrale. Metti il tappo nel sesto foro della testa divisoria (contando in senso orario).
Piegare ruotando il braccio di 3 mm rispetto al perno.
Posizionare una clip all'estremità del morsetto per evitare lo scivolamento del materiale. È possibile piegare più tipi di morsetti.
Piega il materiale laminato a caldo da 5x25 mm. Il collettore della boccola guida il materiale dritto durante l'avvolgimento a spirale. Quando si realizzano delle spirali della stessa forma, fare un segno sul lato superiore della piegatrice nel punto in cui si piega la prima spirale finita. Piegando ogni spirale successiva a questo segno, tutte le spirali saranno della stessa dimensione.

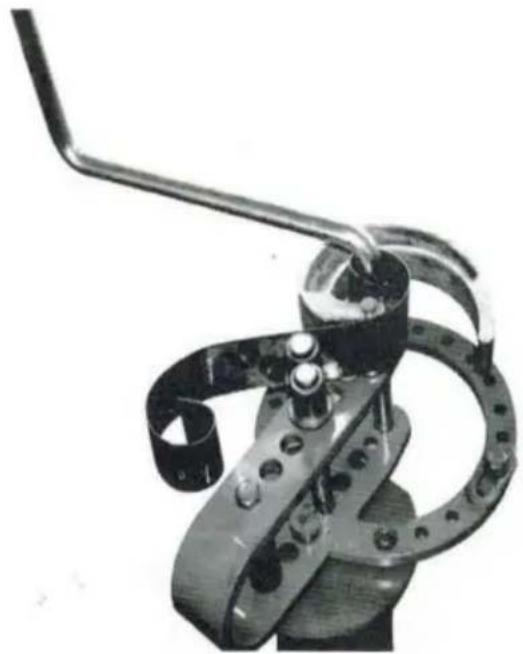

Quando si piegano spirali grandi e piccole, posizionare il perno e la boccola nel 2º foro per la prima fase di piegatura.
Primo passo: foro n. 2
Per piegare spirali grandi, una volta terminato il primo passaggio di piegatura, estrarre il perno e la boccola dal foro n. 2 e inserirli nel foro 5 (foro dietro)
Secondo passaggio: foro n.
5 Non iniziare a piegare le spirali grandi con il perno e la boccola nel foro posteriore. È necessario iniziare con il perno nel foro n. 2, altrimenti la spirale non sarà adeguata.

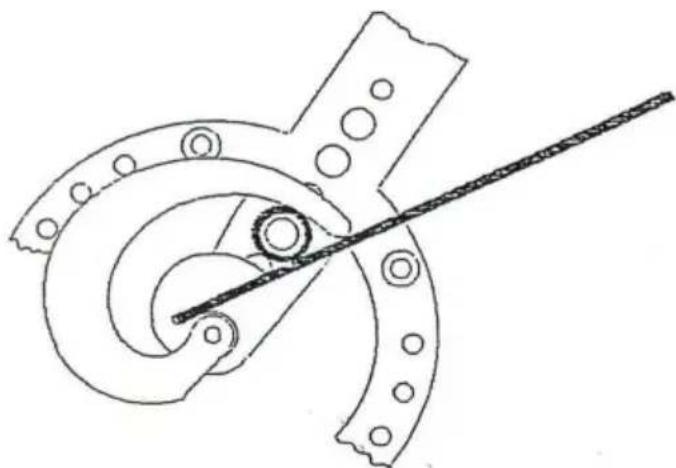

Perno e boccola (primo passaggio)
Arrotolare la spirale tutt'intorno fino a quando il cespuglio non permetterà più l'arrotolamento. Togliere il perno e la boccola e inserirli per il 2° passaggio e completare la spirale.
