BEDIENUNGSANLEITUNG UM30 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

BENDER

MODELL: UM30

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

BENDER

UM30

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

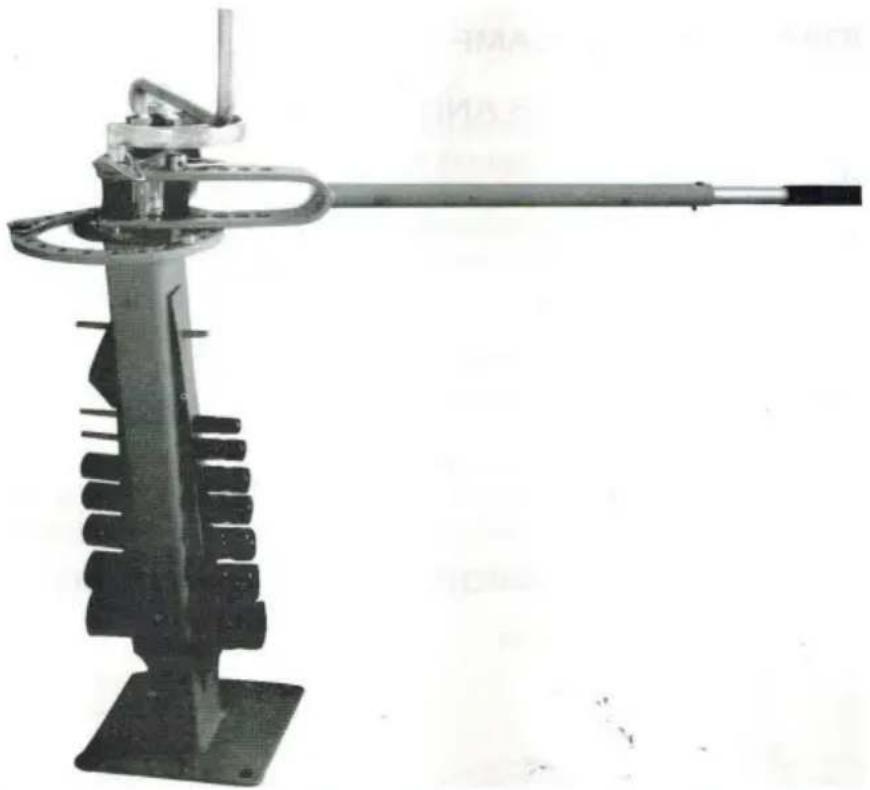

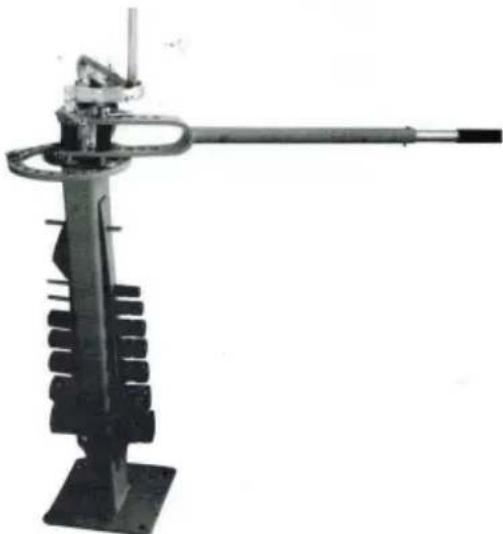

PRODUKTPROFIL

Das Gerät ist zum Biegen von Flachmaterialien, Rund- und Vierkantstäben bestimmt.

sowie Rohre. Es bietet eine effiziente und wirtschaftliche Biegemethode für gängige

Formen und Biegungen. Es ist leicht genug, um getragen zu werden, und wird in verschiedenen

Arbeitsplätze oder Werkstattwagen.

Einstellmöglichkeiten

Aufmerksamkeit!

Stellen Sie sicher, dass es mit Schrauben am Boden befestigt ist.

Stellen Sie sicher, dass alle Drehpunkte richtig durchgeführt wurden und sich in der erforderlichen Position befinden.

Biegen Sie keine anderen Stähle als Baustähle, nämlich bis 8*50 mm, Rundstähle bis 16 mm, Vierkantstähle bis 14*14 mm und Rohre bis G3/4"!

Biegen Sie Materialien, die dicker als 6 mm sind, nicht um den zentralen Drehpunkt, sondern verwenden Sie die

24 mm Rolle zur Vermeidung von Zapfenverbiegungen!

Keine anderen Armenden verwenden!

Zum Biegen von Rundstäben das Winkelbiege-Set nicht verwenden!

Sollten Sie Zubehör zum Winkelbiegen verwenden, biegen Sie ausschließlich Baustahl nach oben bis 6*50 mm bzw. 7*30 mm!

Halten Sie den Arbeitsplatz sauber, um Unfälle zu vermeiden!

Achten Sie darauf, dass das auf die Biegevorrichtung gelegte Material eine ausreichende Kontaktlänge aufweist.

mit dem Anschlagblock, um ein Verrutschen der zu biegenden Stange und ernsthafte tatsächlich ein Unfall.

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie die Bedienungsanleitung.

Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt eine Schutzbrille.

Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Ignorieren Sie die Warnung, unsachgemäße Verwendung von kompakten Bender kann zu tödlichen führen und schwere Verletzungen.

1. Tragen Sie eine Schutzbrille, wenn Sie den Kompaktbieger verwenden. Es können schwere Verletzungen treten auf, wenn diese Warnung ignoriert wird!
2. Bitte verwenden Sie das Rohr mit der entsprechenden Spezifikation der Form.
3. Schlagen Sie nicht, zerbrechen Sie nicht und beschädigen Sie nicht die Form, die mit dieser Maschine ausgestattet ist. Bewahren Sie die Form richtig und stellen Sie ihre Genauigkeit sicher.

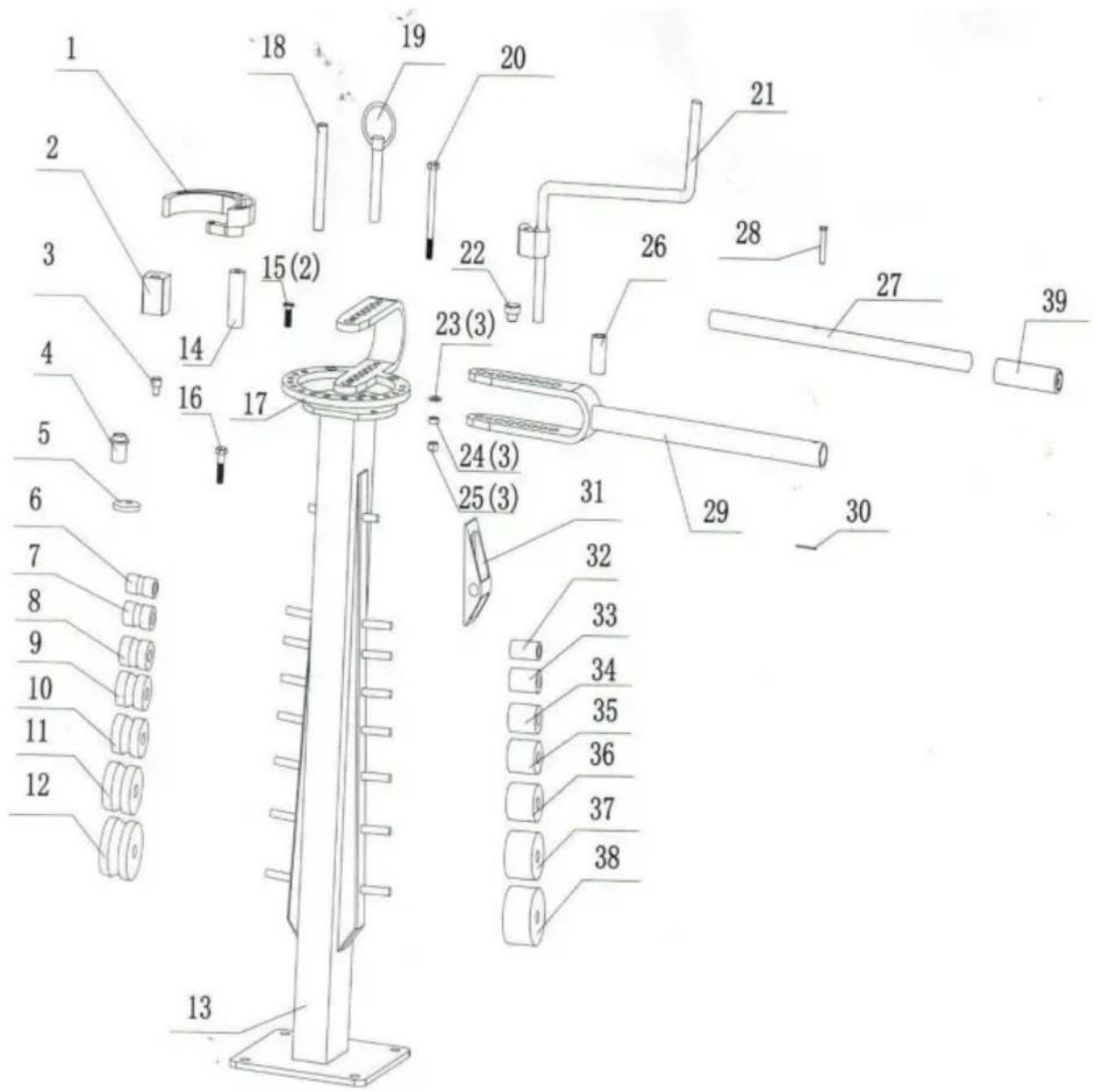

Panne und Ersatzteile

Artikel	Beschreibung	Teile-No Menge	Artikelbeschreibung Teile-No Menge
1	Biegematrize		1	21	Kurbel		1
2	Der		1 22		Stift		1
3	Stift		1 23		Waschmaschine	f10	4
4	Buchse		1 24		Ärmel		3
5	Exzentrische Matte		1 25 Sechskantmutter M10 4
6	Die II-1	f25		26	Buchse		1
7	Die II-2	f31	1 27		Verlängernhandhaben		1
8	Die II-3	ÿ38	1 28		Stift		1
9 Die II-4		ÿ44,5	1 29		Handhaben		1
10 Die II-5		ÿ50,5	1	30	Splint		1
11	Die II-6	ÿ63	1	31	Base		1
12	Die II-7	ÿ76	1	32	Stirb ich-		1
13	Stand		1	33	Die I-2	ÿ30	1
14	Lange Buchse		1	34	Die I-3	ÿ37	1
15	GeschlitztSenkkopf flachKopfschraube	M10X30 2		35	Die I-4	f43	1
16	Sechskantschraube	M10X40 1		36	Die I-5	ÿ49	1
17	Datenträger 1			37	Die I-6	ÿ62	1
18	Fester Drehpunkt		1	38	Die I-7	ÿ75	1
19	Zugstange		3	39 Griffabdeckung			1
20	Sechskantschraube	M10X120 1

ZUBEHÖR

Artikel	Beschreibung	Teile-Nr	Menge	Artikel	Beschreibung	Teile-No Menge
1	Biegematrize		1	21	Kurbel
3	Stift		1	22	Stift
4	Buchse		1	23	Waschmaschine	f10
5	Exzentrische Matte		1	24	Ärmel
6	Die II-1	f25		25 Sechskantmutter M10 4
7	Die II-2	f31	1	27	Verlängernhandhaben
8	Die II-3	f38	1	28	Stift
9	Die II-4	ÿ44,5	1	30	Splint
10	Die II-5	ÿ50,5	1	32	Stirb ich-
11	Die II-6	f63	1	33	Die I-2	f30
12	Die II-7	f76	1	34	Die I-3	f37
15	GeschlitztversenktFlachkopfschraube	M10X30 2		35	Die I-4	f43
16	Sechskantschraube M10X40 1			36	Die I-5	f49
18	Fester Drehpunkt		1	37	Die I-6	f62
19	Zugstange		3	38	Die I-7	f75
20	Sechskantschraube M10X120 1

Spezifikationen

Modell	UM30
Maximale Biegebreite	50,8 mm
Maximale Biegedicke	Kohlenstoffarmer Stahl: 6 mm; Aluminium: 10 mm
Maximaler Biegewinkel	200°

MONTAGE

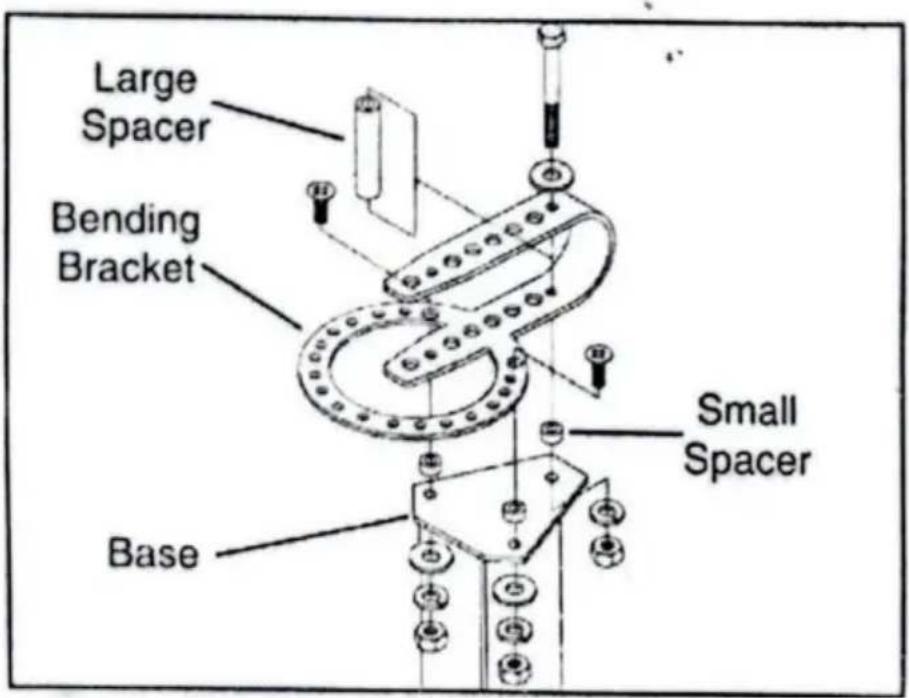

1. Befestigen Sie die Biegehalterung mit den in Abbildung 1 gezeigten Komponenten an der Basis.

Abbildung 1. Befestigung der Biegehalterung an der Basis.

1. Verbinden Sie den Jocharm und den Griff mit dem Gabelkopfbolzen und der Feder Splintstift.
2. Befestigen Sie die Griffbaugruppe mit einem langen Kupplungsstift an der Biegehalterung.
3. Den Kompaktbieger am Boden festschrauben.

ACHTUNG: Versuchen Sie nicht, den Kompaktbieger zu verwenden, ohne ihn an eine stabile Oberfläche. Die Nichtbeachtung kann zu Verletzungen von Personen und Geräten führen Schaden!

WICHTIGSTE INFORMATIONEN ZUM BIEGEVORGANG

Haltescheibe exzentrisch unter dem Anschlagklotz angeordnet

1. Verwendung von Stoppblöcken

Der Anschlagblock hält das Material beim Biegen in der richtigen Position mit dem

Handarm um den zentralen Drehpunkt oder die gerade verwendete Rolle. Der Block hat nur vier richtige Positionen!

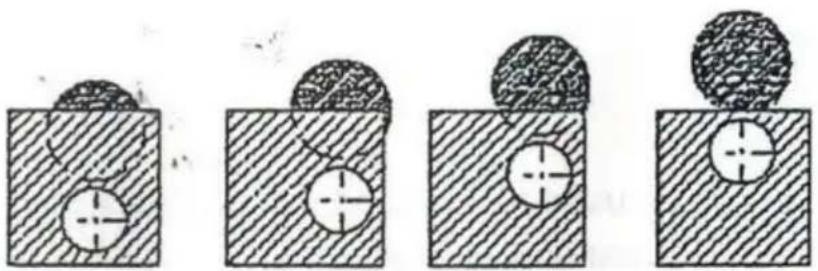

Die vier richtigen Positionen des Stoppblocks

Verwenden Sie immer die Position, bei der der Block näher am zentralen Drehpunkt oder der Rolle platziert wird, aber dennoch Platz zum Ablegen des Materials bleibt.

Drehen Sie den Block Position für Position, um einen der vier passenden

Positionen. Wenn der Raum in der Position von der Mitte nach links erstellt wird,

Der Anschlagblock wird gedreht und das Material gleitet. Wenn Sie eine größere Rolle auf der

Zentralzapfen, Anschlagblock und Haltescheibe bewegen sich bis zum verstellbaren

Anschlag, damit das Material gehalten wird. Platzieren Sie den Anschlagblock immer so nah wie möglich am zentraler Drehpunkt oder Rolle, aber es muss genügend Freiraum vorhanden sein, um das Material freizugeben.

Falls der Abstand zwischen Anschlagblock und Mittelzapfen bzw. Rolle zu groß ist,

Drehen Sie den Presser in eine der vier richtigen Positionen. Der Anschlagblock mit

Die Haltescheibe kann in jeder Aufnahme des Teilkopfes vor und zurück verschoben werden.

Dadurch wird der erforderliche Freiraum geschaffen.

Ein zu großer Abstand zwischen dem zentralen Drehpunkt bzw. der Rolle und dem Anschlagblock kann mögliches Verrutschen des Materials und verringerte Biegegenauigkeit.

Bei sehr präzisem Biegen ist es besser, das Material vor dem

den Anschlagblock mit einer Klemme (Schraubstock, selbstklemmender Schraubenschlüssel) fest, um ein mögliches Verrutschen des Materials. Wenn der Anschlagblock richtig platziert ist, ist er nicht notwendig, die Klemme zu verwenden.

Aber manchmal, wenn spezielle Biegungen durchgeführt werden oder genaue Abmessungen

Bei Bedarf empfiehlt es sich, die Handschraubzwinge vor den Anschlagblock zu setzen.

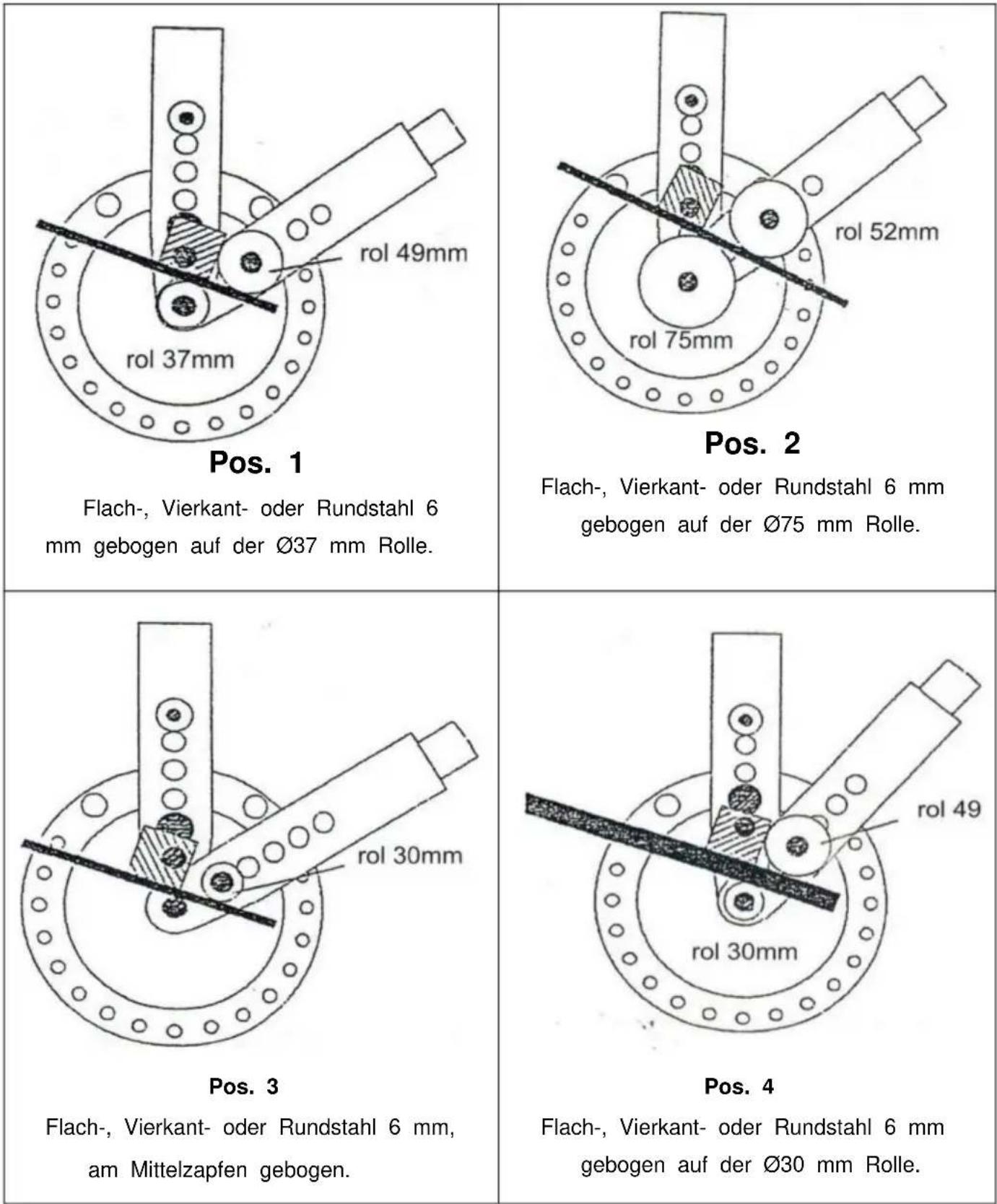

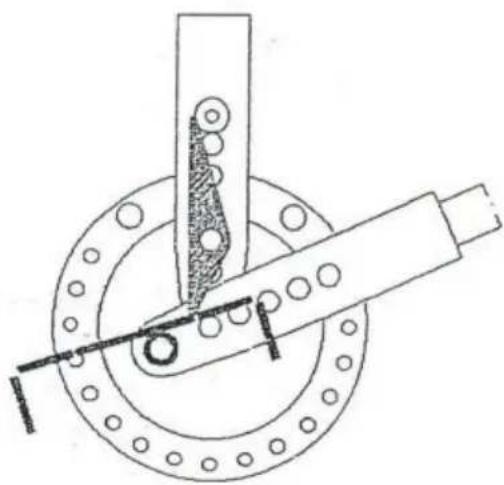

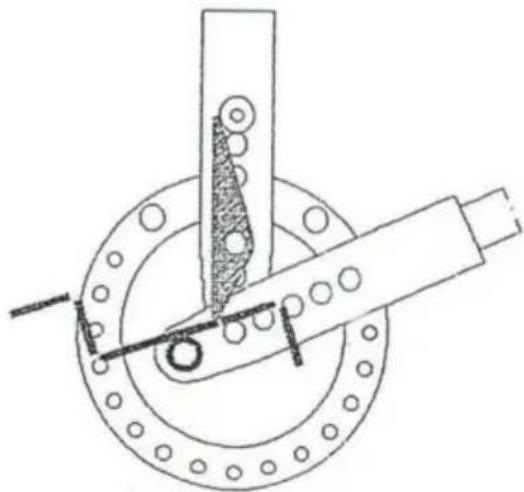

Beispiele für die Verwendung eines Pufferblocks in jeder der vier geeigneten Positionen.

Bemerkungen:

Pufferblock und Haltescheibe müssen je nach Material und Rolle vor und zurück in eine bestimmte Position verschoben werden. Das Loch im Block hat vier geeignete Positionen.

Flach-, Vierkant- oder Rundstahl 6 mm gebogen auf der ∅37 mm Rolle.

Flach-, Vierkant- oder Rundstahl 6 mm gebogen auf der ∅75 mm Rolle.

Flach-, Vierkant- oder Rundstahl 6 mm, am Mittelzapfen gebogen.

Flach-, Vierkant- oder Rundstahl 6 mm gebogen auf der ∅30 mm Rolle.

2. GRIFFBIEGEN

2.1 Rundmaterial

Mit dem Universal-Griff können Sie problemlos Griffe in verschiedenen Formen und Größen herstellen. Bender. Jeder der drei Typen in der Abbildung wird in Rundmaterial von 15 ausgeführt mm Durchmesser und 230 mm Länge.

Nach der Herstellung der gebogenen Teile aus Rundstahl werden Zusätze von 15 mm gebohrt, Biegeteile an Anbauten anbringen und auf der Passseite verschweißen. Die Überschweißung auf das Niveau.

Hinweis: Falls Sie für den Griff Material mit einem anderen Durchmesser verwenden, muss der Bohrerdurchmesser wird mit dem des verwendeten Materials identisch sein.

Benötigtes Material: —

Rundstahl ∅ 15 mm, 230 mm lang — Flachstahl zur Ergänzung

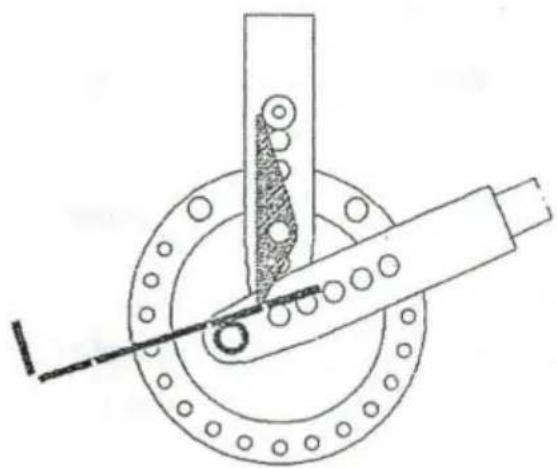

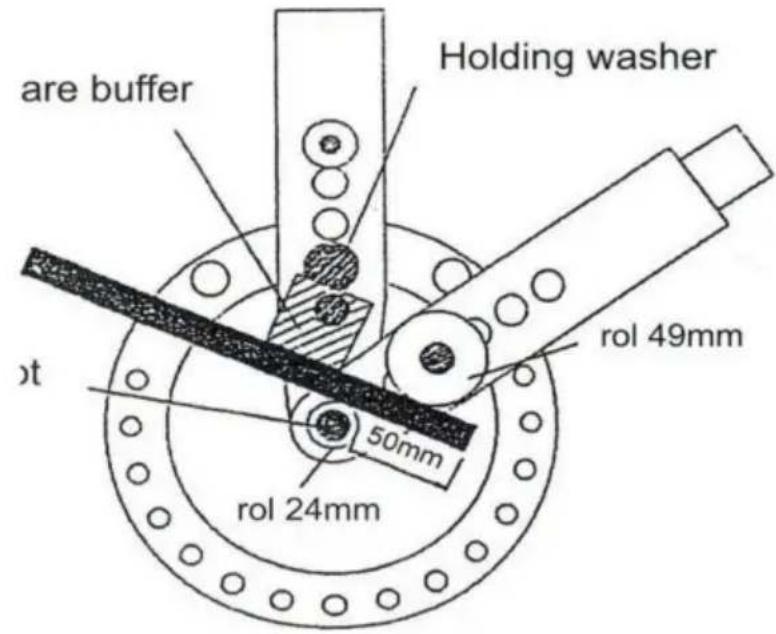

Die richtige Position des Anschlagblocks zum Biegen von Material von 15 mm ist in der obigen Zeichnung dargestellt. Nach der Biegung bei 90°

Material wenden und das andere Ende um 90° biegen

2.2 Flachmaterial

Zeichnen Sie mit der Kreide die Zeichen wie in der Zeichnung unten. Zeichen von beiden Enden muss auf der gegenüberliegenden Seite gezeichnet werden, wo die Zeichen in der Mitte sind gezeichnet. Die angegebenen Maße können durch andere ersetzt werden. Kann auch

sonstige Weitergabe nach Wunsch des Benutzers.

Material

— Länge 254 mm, —

Dicke 5 mm

— Breite 25 mm:

Biegereihenfolge

Legen Sie das flache Material in die Biegevorrichtung mit dem Zeichen № 1 an der Stelle der

Schlüssel und biegen Sie um 90°. Überprüfen Sie den Wink bevor Sie fortfahren. Stellen Sie die einstellbare anhalten, damit jede Biegung bei 90°.

Drehen Sie das Material am anderen Ende um, es mit dem Zeichen №2 gerade den Schlüssel und im 90°-Winkel biegen.

Drehen Sie das Halbzeug

auf der anderen Seite, legen Sie es mit Zeichen № 3 gerade den Schlüssel und biegen Sie ihn an 90°.

Drehen Sie das Halbzeug mit das andere Ende, stecken Sie es in den Bieger mit dem Zeichen №4 geradeaus den Schlüssel und biegen Sie es um 90°.

Bei Bedarf bohren, scharfe Kanten glätten und schleifen.

2.3 BIEGEN VON ROHRSCHELLEN

Herstellung von Rundrohrschellen

Einseitiges Joch mit 25 mm Innendurchmesser

Material

Stahlband 5*50 mm mit einer Länge von 10 mm

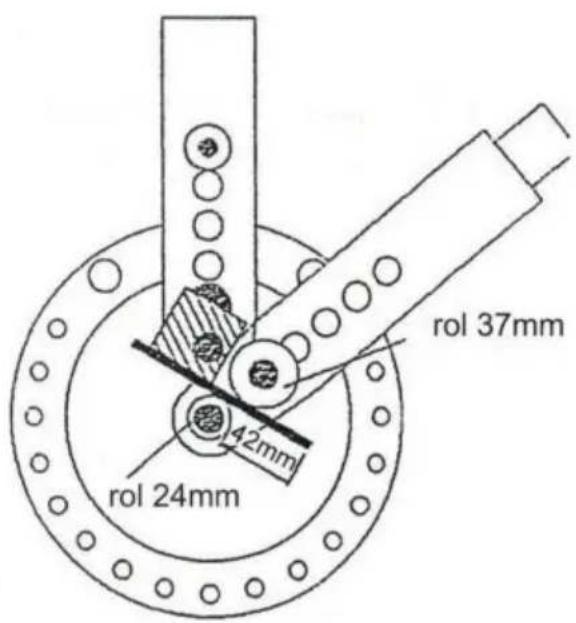

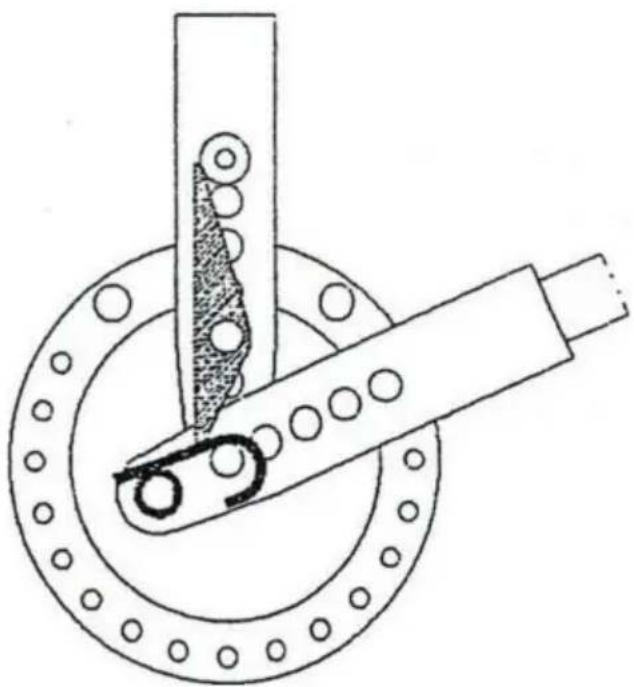

Stoppblock auf Pos. 2. Legen Sie das Material wie in der Abbildung oben in die Biegevorricht Reagieren Sie auf den gebeugten Arm, bis die Rolle auf dem Arm aus dem Material.

Stellen Sie die Taste für die Winkelbiegung ein. das Material hinein, so dass der Halbkreis ng ein! um den Mittelzapfen aufzurollen. Stecken Sie den Stopper in das sechste Loch im Teilkopf (im Uhrzeigersinn gezählt).

Beugen Sie den Arm, indem Sie ihn 3 mm zum Drehpunkt drehen.

Setzen Sie am Ende der Klemme einen Clip ein, um ein Verrutschen des Materials zu verhindern. Kann mehrere

Klemmentypen biegen.

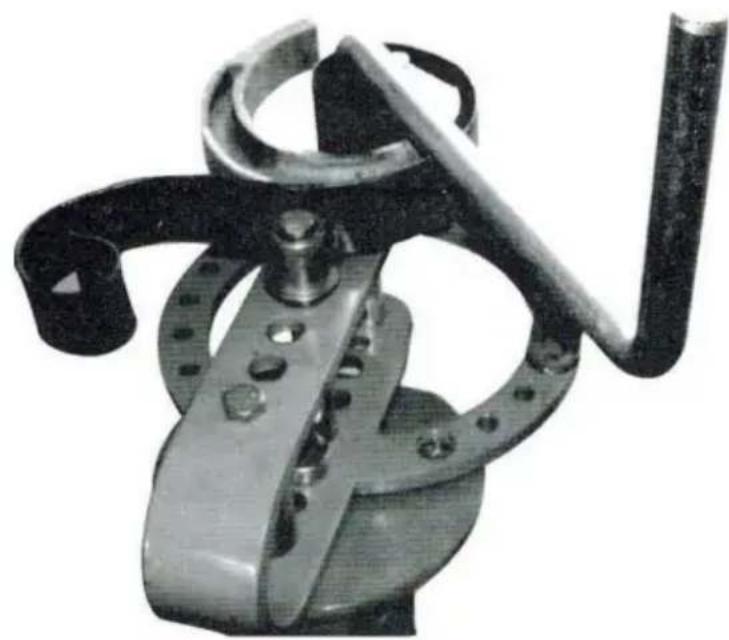

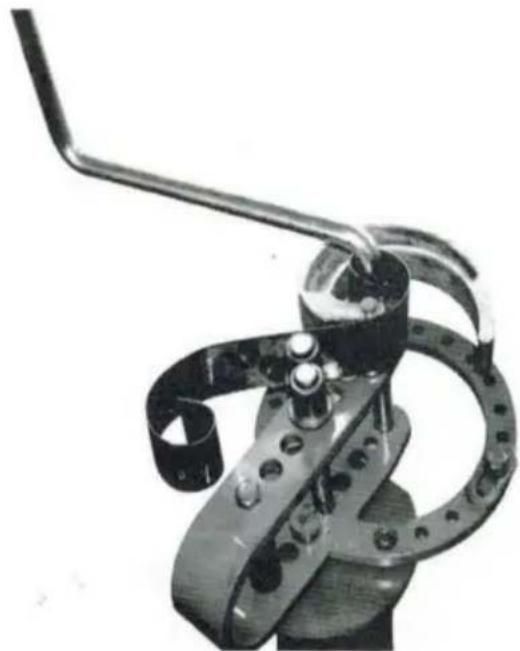

Es biegt 5x25mm warmgewalztes Material. Der Spannring der Buchse führt das Material gerade während der Spiralwicklung. Wenn Sie mehrere Spiralen der gleichen Form herstellen, machen Sie ein Zeichen auf der Oberseite des Biegers an der Stelle, an der die Biegung der erste Spirale beendet. Wenn jede folgende Spirale diesem Zeichen folgt, werden alle Spiralen der gleichen Größe.

Beim Biegen von großen und kleinen Spiralen den Zapfen und die Buchse in die 2. Loch für den ersten Biegeschritt.

Erster Schritt: Loch № 2

Um große Spiralen zu biegen, nehmen Sie nach Abschluss des ersten Biegeschritts den Zapfen und die Buchse aus Loch № 2 und stecken Sie sie in Loch № 5 (Loc dahinter).

Zweiter Schritt: Loch No 5.

Beginnen Sie nicht mit dem Biegen der großen Spiralen mit dem Zapfen und der Buchse in das Loch dahinter. Es ist unbedingt erforderlich, mit dem Drehpunkt im Loch № 2 zu beginnen, da die Spirale sonst nicht die richtige ist.

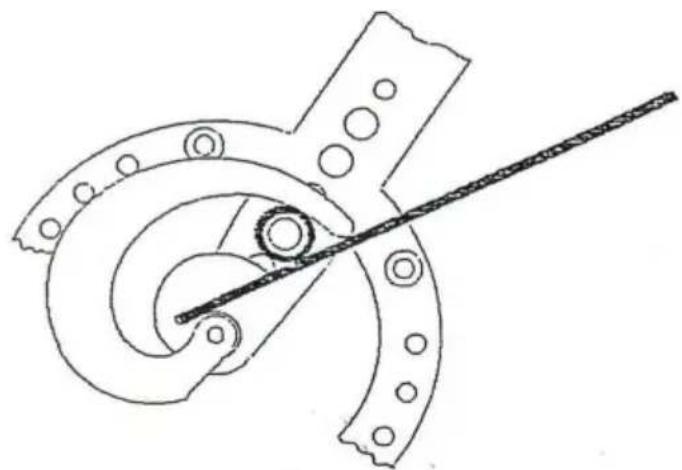

Drehpunkt und Buchse (erster Schritt)

Die Spirale rundherum aufrollen, bis die Buchse ein Aufrollen nicht mehr zulässt.

Nehmen Sie den Zapfen und die Buchse heraus und setzen Sie sie für den 2. Schritt ein, um die Spirale fertigzustellen.
