GEBRUIKSAANWIJZING UM30 Vevor
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.
VEVOR®
TOUGH TOOLS, HALF PRICE
BUIGER
UM30

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met
ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

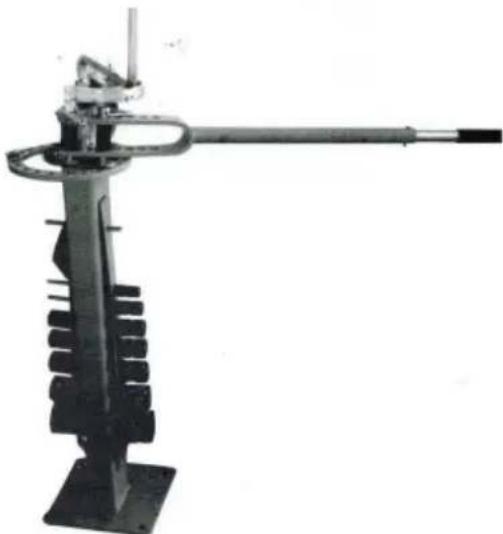

PRODUCTPROFIEL

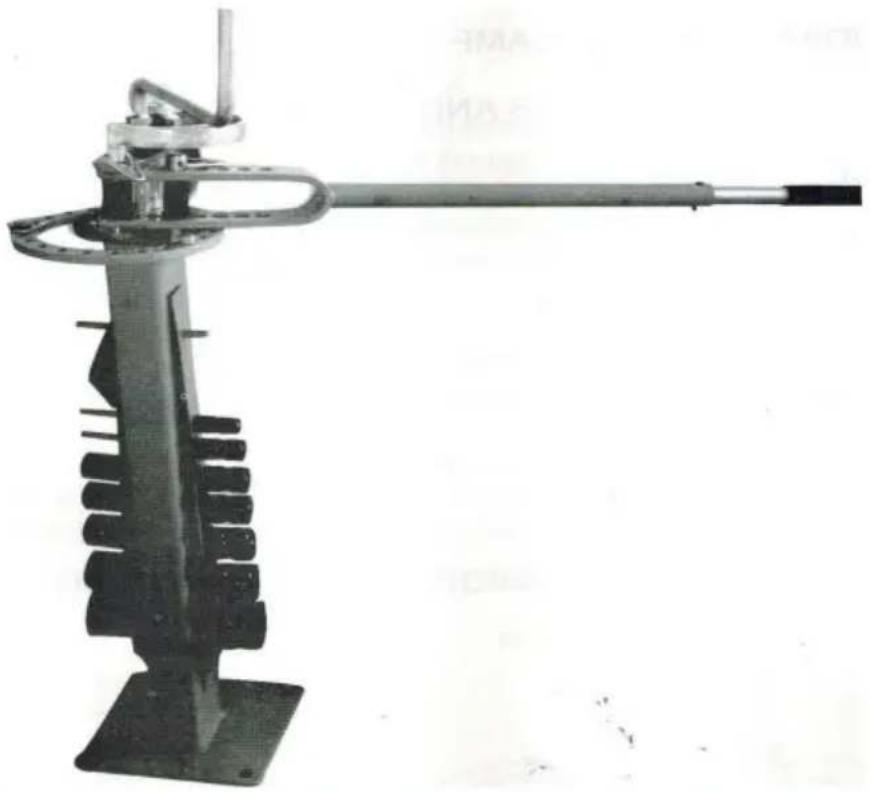

Het apparaat is gemaakt om te worden gebruikt voor het buigen van platte materialen, ronde en vierkante staven evenals pijpen. Het brengt een efficiënte en economische buigmethode voor veelvoorkomende
vormen en buigingen. Het is gemakkelijk genoeg om te dragen, en wordt op verschillende manieren gebruikt werkplekken of werkplaatsvrachtwagens.
Instellingsmogelijkheden
Aandacht!
Zorg ervoor dat het met schroeven aan de vloer wordt bevestigd.
Zorg ervoor dat alle draaipunten goed zijn doorgevoerd en in de juiste positie staan.

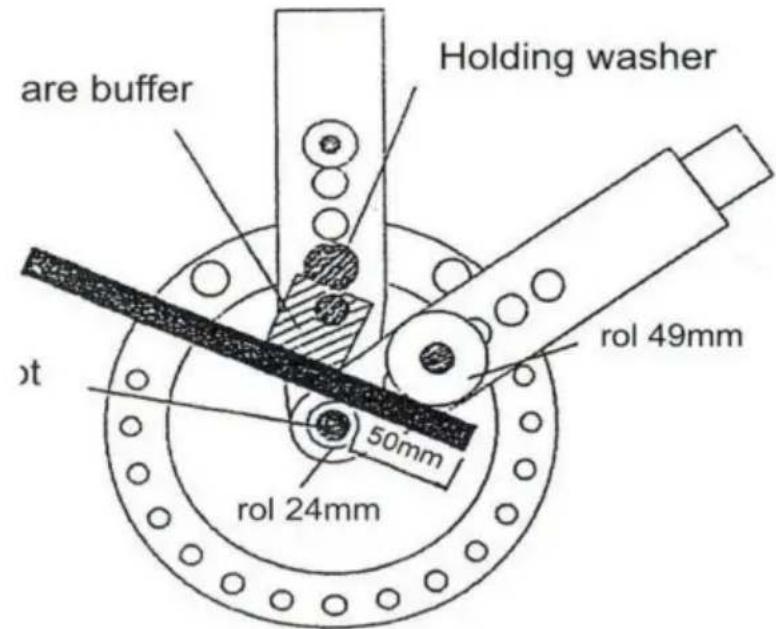

Buig geen ander staal dan dat wat voor de bouw wordt gebruikt, namelijk tot 8*50 mm, rondstaal tot 16 mm, vierkantstaal tot 14*14 mm en buizen tot G3/4"!
Buig geen materialen die dikker zijn dan 6 mm rond het centrale spilpunt, maar gebruik de 24 mm rol om doorbuigen van de scharnierpen te voorkomen!
Gebruik geen andere afwerking van de arm!
Gebruik de set voor het buigen van ronde staven niet!
Indien u voor het buigen van hoeken accessoires gebruikt, buig dan uitsluitend constructiestaal omhoog tot 6*50 mm of 7*30 mm!
Houd de werkplek schoon om ongelukken te voorkomen!
Zorg ervoor dat het materiaal dat op de buigmachine wordt geplaatst, voldoende lengte heeft in contact met met het stopblok om te voorkomen dat de stang gaat schuiven en ernstig wordt gebogen eigenlijk een ongeluk.
BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees de gebruiksaanwijzing.

Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.

Waarschuwing: draag handschoenen wanneer u dit product gebruikt.
Waarschuwing: Om het risico op letsel te verkleinen, dient de gebruiker de gebruiksaanwijzing zorgvuldig te lezen. Negeer de waarschuwing, onjuist gebruik van de compacte buigmachine kan leiden tot dodelijke en ernstig letsel.
- Draag een veiligheidsbril bij het gebruik van de compacte buigmachine. Ernstig letsel kan optreden als deze waarschuwing wordt genegeerd!
- Gebruik de pijp met de bijbehorende specificatie van de mal.
- De mal die bij deze machine hoort, niet aanstoten, breken of beschadigen. Houd de op de juiste manier te vormen en de nauwkeurigheid ervan te garanderen.
STORINGEN EN ONDERDELEN

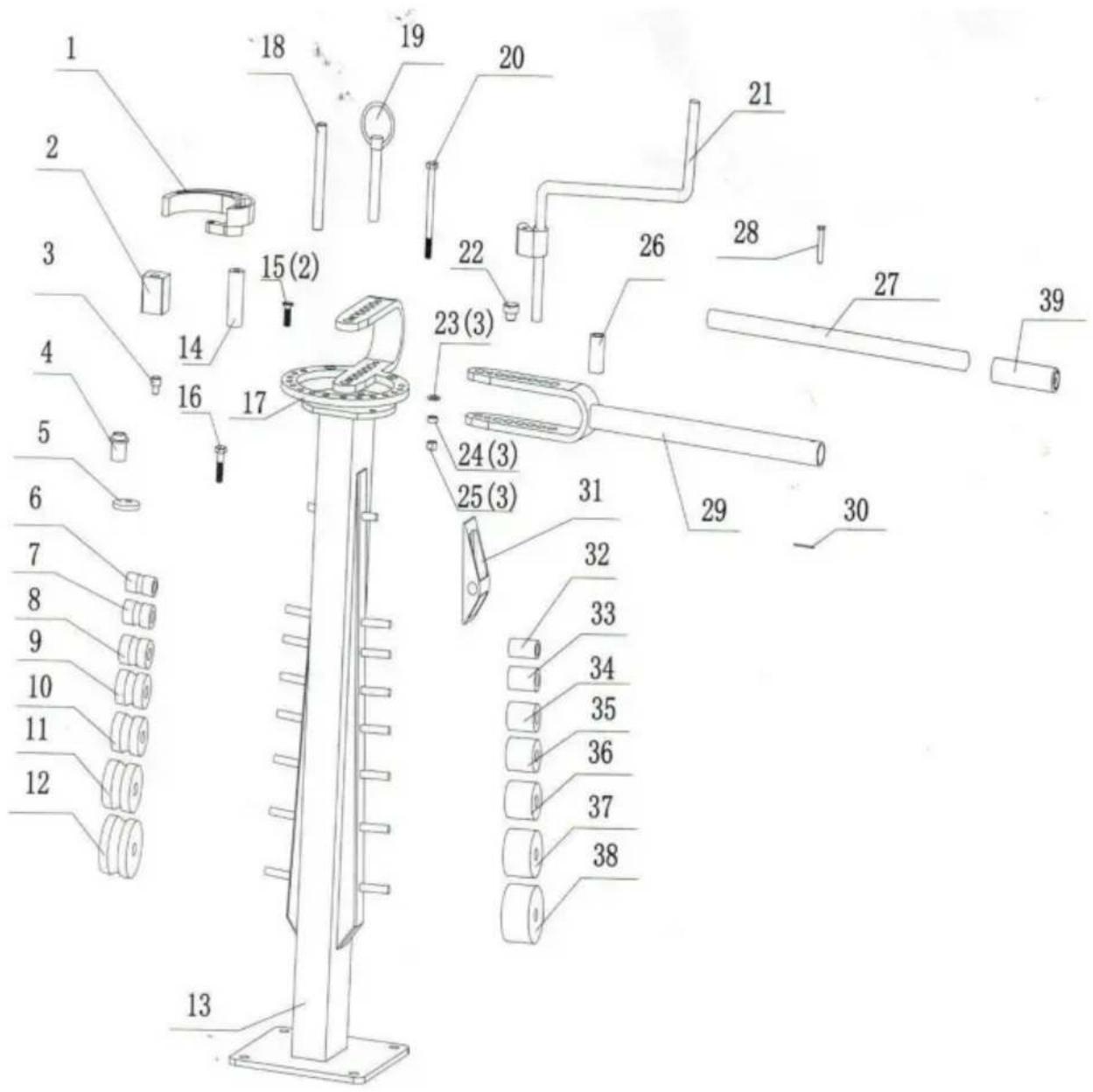

| Item | Beschrijving | Onderdeelnr. | Hoeveelheid Artikelbeschrijving Onderdeelnr. Hoeveelheid | ||||
| 1 | Buigmatrijs | 1 | 21 | Zwengel | 1 | ||
| 2 | De | 1 22 | Pin | 1 | |||
| 3 | Pin | 1 23 | Wasmachine | f10 | 4 | ||
| 4 | Bus | 1 24 | Mouw | 3 | |||
| 5 | Excentrieke mat | 1 25 Zeskantmoer M10 4 | |||||
| 6 | Die II-1 | f25 | 26 | Bus | 1 | ||
| 7 | Die II-2 | f31 | 1 27 | Verlengenhendel | 1 | ||
| 8 | Die II-3 | ÿ38 | 1 28 | Pin | 1 | ||
| 9 | Die II-4 | ÿ44,5 | 1 29 | Hendel | 1 | ||
| 10 | Die II-5 | ÿ50,5 | 1 | 30 | Splitpen | 1 | |
| 11 | Die II-6 | ÿ63 | 1 | 31 | Baseren | 1 | |
| 12 | Die II-7 | ÿ76 | 1 | 32 | Die ik- | 1 | |
| 13 | Stellage | 1 | 33 | De I-2 | ÿ30 | 1 | |
| 14 | Lange bus | 1 | 34 | De I-3 | ÿ37 | 1 | |
| 15 | Gesleufdverzonken vlakkopschroef | M10X30 2 | 35 | De I-4 | f43 | 1 | |
| 16 | Zeskantbout M10X40 1 | 36 | De I-5 | ÿ49 | 1 | ||
| 17 | Schijf 1 | 37 | De I-6 | ÿ62 | 1 | ||
| 18 | Vaste spil | 1 | 38 | De I-7 | ÿ75 | 1 | |
| 19 | Trekstang | 3 | 39 Handvatdeksel | 1 | |||
| 20 | Zeskantbout M10X120 1 | ||||||
ACCESSOIRE
| Item | Beschrijving | Onderdeelnr | Aantal | Artikel | Omschrijving Onderdeelnr. | Aantal |
| 1 | Buigmatrijs | 1 | 21 | Zwengel | ||
| 3 | Pin | 1 | 22 | Pin | ||
| 4 | Bus | 1 | 23 | Wasmachine | f10 | |
| 5 | Excentrieke mat | 1 | 24 | Mouw | ||
| 6 | Die II-1 | f25 | 25 Zeskantmoer M10 | 4 | ||
| 7 | Die II-2 | f31 | 1 | 27 | Verlengenhendel | |
| 8 | Die II-3 | f38 | 1 | 28 | Pin | |
| 9 | Die II-4 | ÿ44,5 | 1 | 30 | Splitpen | |
| 10 | Die II-5 | ÿ50,5 | 1 | 32 | Die ik- | |
| 11 | Die II-6 | f63 | 1 | 33 | De I-2 | f30 |
| 12 | Die II-7 | f76 | 1 | 34 | De I-3 | f37 |
| 15 | Gesleufdverzonkennplatte kop schroef | M10X30 2 | 35 | De I-4 | f43 | |
| 16 | Zeskantbout M10X40 1 | 36 | De I-5 | f49 | ||
| 18 | Vaste spil | 1 | 37 | De I-6 | f62 | |
| 19 | Trekstang | 3 | 38 | De I-7 | f75 | |
| 20 | Zeskantbout M10X120 1 |
SPECIFICATIES
| Model | UM30 |
| Maximale buigbreedte | 50,8 mm |
| Maximale buigdikte | Laag koolstofstaal: 6 mm; Aluminium: 10 mm |
| Maximale buighoek | 200° |
MONTAGE
- Monteer de buigbeugel aan de basis met behulp van de componenten die in Afbeelding 1 worden weergegeven.

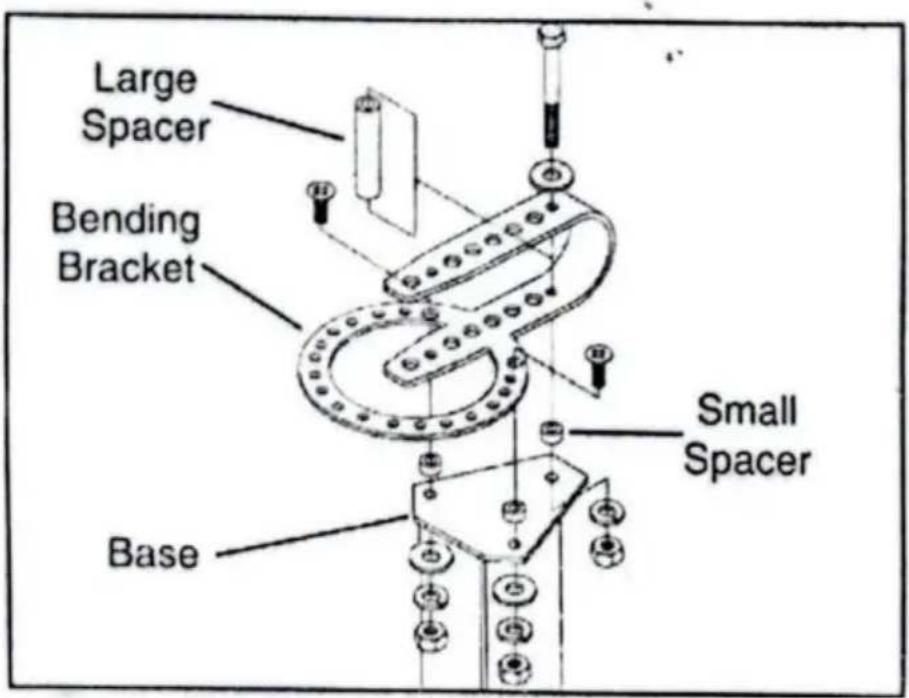

Figuur 1. Buigbeugel aan basis monteren.
- Verbind de jukarm en de handgreep met de gaffelpen en de veer splitpen.
- Monteer de handgreepconstructie met een lange trekpen aan de buigbeugel.
- Bevestig de compacte buiger aan de vloer.
LET OP: Probeer de compacte buiger niet te gebruiken zonder dat deze aan de machine is bevestigd.
een stabiel oppervlak. Het niet naleven hiervan kan leiden tot persoonlijk letsel en apparatuur schade!
BELANGRIJKSTE INFORMATIE OVER DE BUIGWERKZAAMHEDEN

Borgring excentrisch onder het stopblok geplaatst
1. Gebruik van stopblok
Het stopblok houdt het materiaal in de juiste positie tijdens het buigen met de
hand arm rond het centrale scharnierpunt of de rol die net is gebruikt. Het blok heeft slechts vier juiste posities!

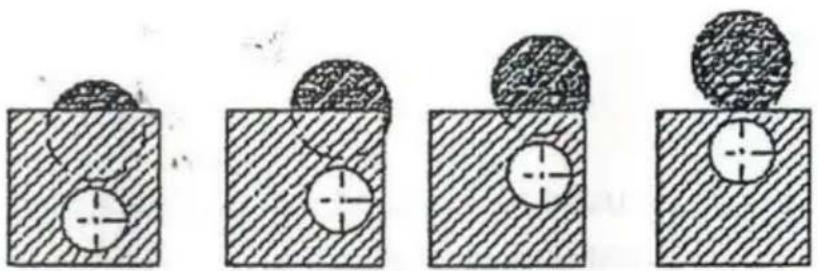

De vier juiste posities van het stopblok
Gebruik altijd de positie waarbij het blok dichter bij het centrale draaipunt of de rol ligt, maar waarbij er toch ruimte overblijft om het materiaal te plaatsen.
Draai het blok positie voor positie om een van de vier juiste posities te krijgen
posities. Als de ruimte in de positie van het midden naar links wordt gecreëerd,
stopblok wordt gedraaid en het materiaal zal glijden. Als u een grotere rol op de
centrale spil, stopblok en borgring bewegen zo ver als de verstelbare
stop, zodat het materiaal vastgehouden wordt. Plaats altijd het stopblok zo dicht mogelijk bij de
centrale spil of rol, maar om voldoende speling te hebben om het materiaal los te laten. In
de speling tussen het stopblok en het centrale draaipunt of de rol is te groot,
draai de pers in een van de vier juiste posities. Het stopblok met
De houder kan in elke zitting van de verdeelkop naar voren en naar achteren worden geschoven.
Op deze manier wordt de benodigde ruimte verkregen.
Een te grote speling tussen het centrale draaipunt of de rol en het stopblok kan
mogelijk schuiven van het materiaal en een afname van de buignauwkeurigheid.
Bij een zeer nauwkeurige buiging is het beter om het materiaal voor u te houden
het stopblok met een klem (handbankschroef, zelfborgende sleutel) om te voorkomen
een mogelijke verschuiving van materiaal. Als het stopblok goed is geplaatst, is het niet
nodig om de klem te gebruiken.
Maar soms, wanneer er speciale buigingen worden uitgevoerd of nauwkeurige afmetingen nodig zijn,
Indien nodig wordt geadviseerd de handbankschroef voor het aanslagblok te plaatsen.
Voorbeelden voor het gebruik van een bufferblok in elk van de vier juiste posities.
Opmerkingen:
Bufferblok en vasthoudring moeten naar achteren en naar voren worden verplaatst naar een bepaalde vasthoudpositie om verschillende materialen en rollen te kunnen gebruiken. Het gat in het blok vier juiste posities.
Positie 1Plat, vierkant of rond staal van 6 mm gebogen op de ∅37 mm rol. | Positie 2Plat, vierkant of rond staal van 6 mm gebogen op de rol van ∅75 mm. |
pos. 3Plat, vierkant of rond staal van 6 mm, gebogen op het centrale draaipunt. | pos. 4Plat, vierkant of rond staal van 6 mm gebogen op de ∅30 mm rol. |
2. HANDVAT BUIGEN
2.1 Rond materiaal
Met de Universal kunt u eenvoudig handgrepen van verschillende vormen en afmetingen maken Bender. Elk van de drie typen in de afbeelding is uitgevoerd in rond materiaal van 15 mm diameter en 230 mm lengte.
Nadat de gebogen delen in ronde staven zijn gemaakt, boort u toevoegingen op 15 mm, plaatst u de gebogen delen bij toevoegingen en las ze aan de paszijde. Slijp de overlas tot het niveau.
Let op: Als u voor het handvat materiaal met een andere diameter gebruikt, moet u de boordiameter aanpassen. zal hetzelfde zijn met die van het gebruikte materiaal.
Benodigd materiaal: — Ronde
staaf ∅ 15 mm, lengte 230 mm — plat staal voor toevoeging

De juiste positie van het aanslagblok dat wordt gebruikt voor het buigen van materiaal van 15 mm is weergegeven in de bovenstaande tekening. Na het uitvoeren van de buiging bij 90° draai het materiaal om en buig het andere uiteinde 90°
2.2 Vlak materiaal
Teken met het krijt de tekens zoals in de tekening hieronder. Tekenen van beide uiteinden moet aan de tegenovergestelde zijde worden getekend van die waar de tekens in het midden staan getekend. De aangegeven afmetingen kunnen worden vervangen door andere, Kan ook andere hand op de wens van de gebruiker.
Materiaal
— lengte 254 mm, — dikte 5 mm
— breedte 25 mm:
Buigvolgorde

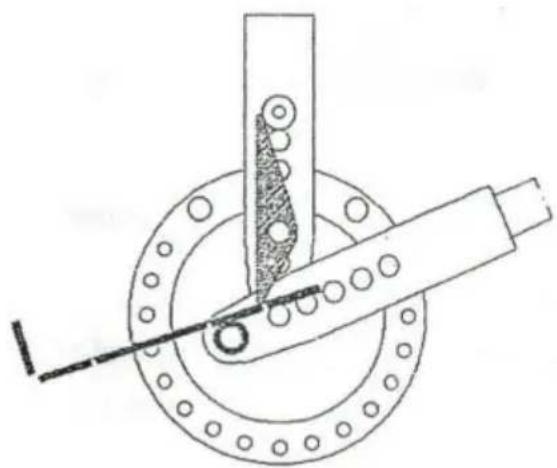

Plaats het platte materiaal in de buigmachine met het bord nr. 1 op de punt van de sleutel en buig op 90°. Controleer de hoek voordat u verdergaat. Stel de instelbare stop zodat elke bocht gemaakt kan worden op 90°.

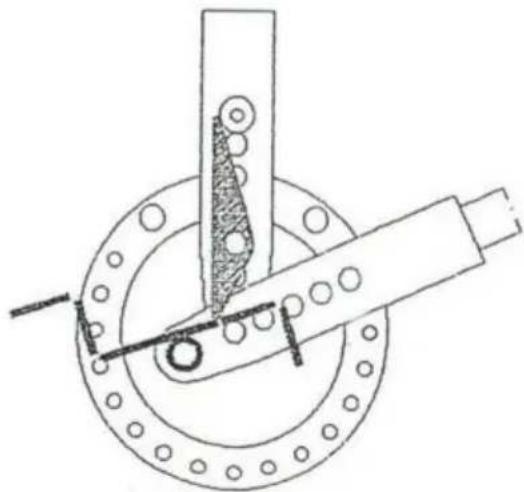

Draai het materiaal aan de andere kant om, doe het met het teken nr. 2 recht de sleutel en buig 90°.

Draai het halffabrikaat om
aan de andere kant, zet het met teken

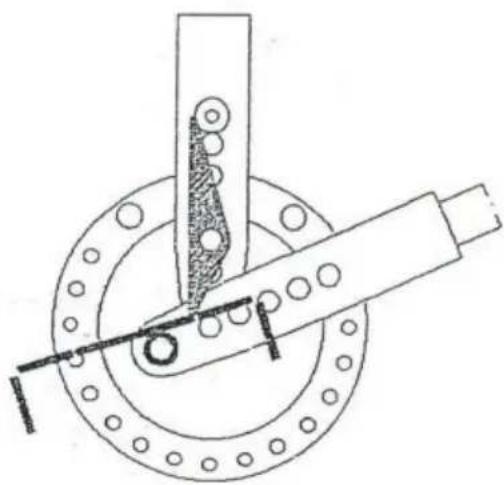

nr. 3. Buig de sleutel recht en buig hem naar 90°.

Draai het halffabrikaat om met
het andere uiteinde, steek het in de buigmachine met het bord nr. 4 recht de sleutel en Buig het 90°.
Indien nodig boren, en de scherpe randen gladmaken en slijpen.
2.3 BUIGEN VAN BUISKLEMMEN
Fabricage van ronde buisklemmen

Eenzijdig juk met een binnendiameter van 25 mm
Materiaal
Stalen band 5*50 mm met een lengte van 10 mm

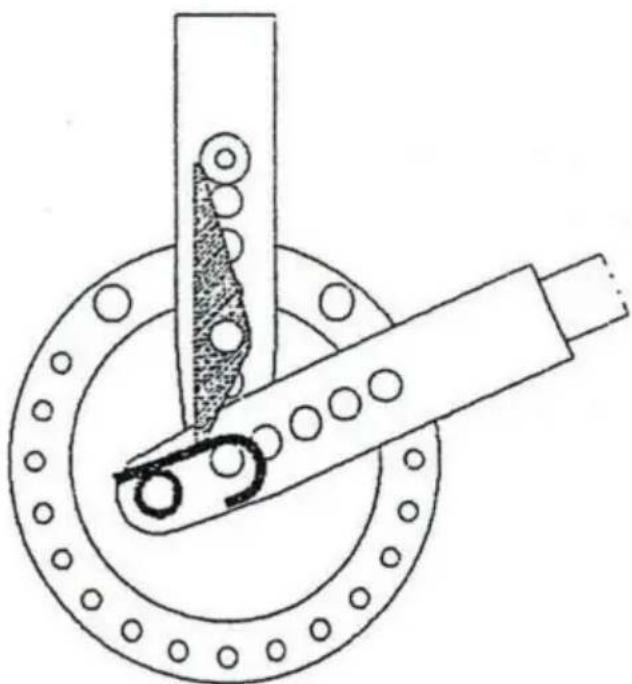

Stopblok op pos. 2. Plaats het materiaal in de buigmachine zoals in de afbeelding hierboven. Reageer op de buigarm tot de rol op de arm naar buiten komt materiaal.

de sleutel in voor hoekbuigen. Zet het materiaal in zodat de halve cirkel om het centrale scharnierpunt op te rollen. Plaats de stopper in het zesde gat in de verdeelkop (met de klok mee tellend). Buig door de arm 3 mm naar het draaipunt te draaien.

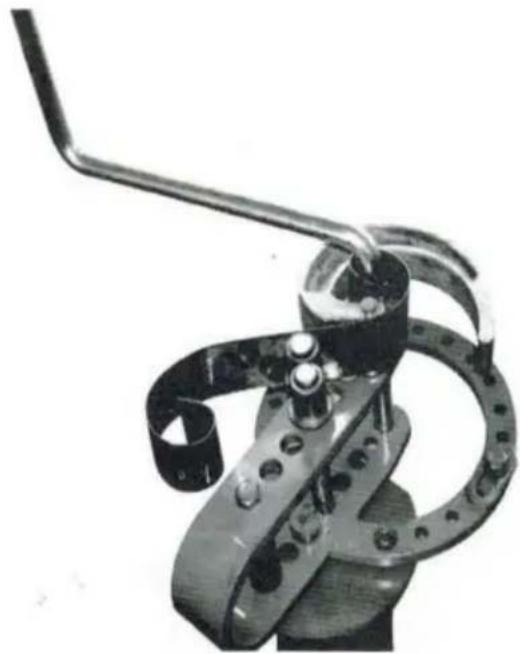

Zet een clip aan het einde van de klem om te voorkomen dat het materiaal wegglijdt. Kan meer soorten klemmen buigen.

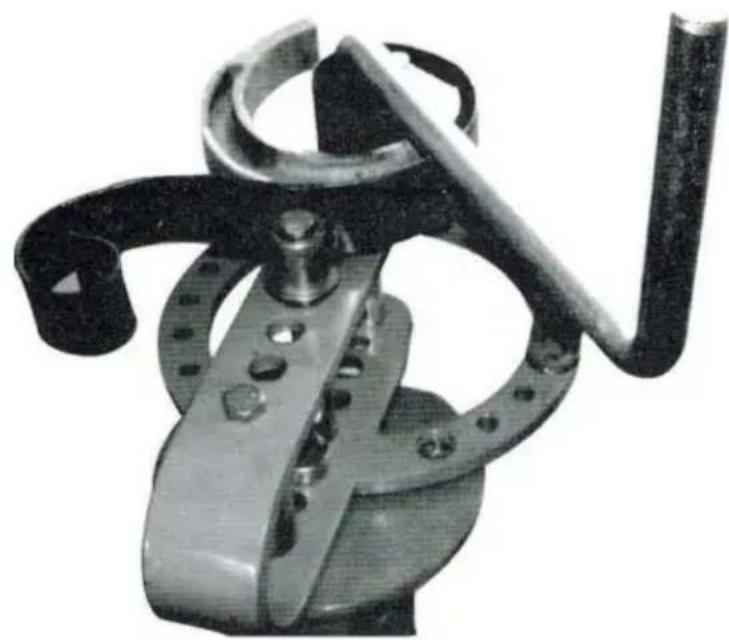

Het buigt 5x25mm warmgewalst materiaal. De kraag van de bus leidt het materiaal recht tijdens spiraalvormig wikkelen. Wanneer u enkele spiralen van dezelfde vorm maakt, maakt u een teken aan de bovenkant van de buiger op de plaats waar de buiging van de eerste spiraal voltooid. Buig elke volgende spiraal naar dit teken, alle spiralen zullen van dezelfde grootte.
Bij het buigen van grote en kleine spiralen, plaats het scharnier en de bus in de 2e gat voor de eerste buigstap.
Eerste stap: gat nr. 2

Voor het buigen van grote spiralen, wanneer u klaar bent met de eerste buigstap, haalt u het scharnier en de bus uit gat nr. 2 en plaatst u ze in ga 5 (gat achter)
Tweede stap: gat nr. 5. Begin
niet met het buigen van de grote spiralen met het scharnier en de bus in het gat era Het is noodzakelijk om te beginnen met het draaipunt in gat nr. 2, anders zal de spiraal niet goed zijn.

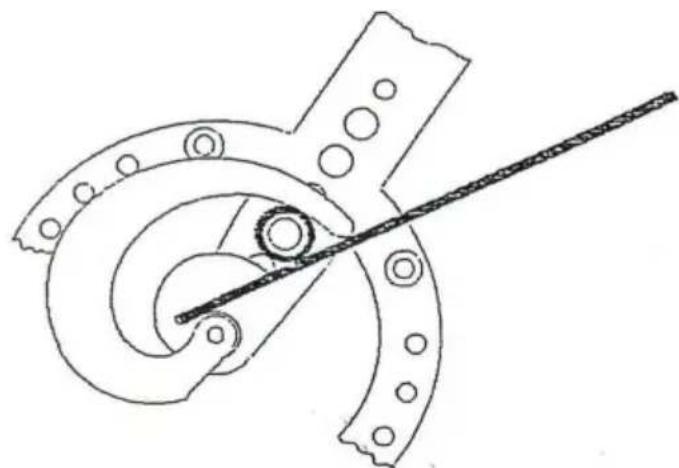

Draaipunt en bus (eerste stap)

Rol de spiraal helemaal op totdat de struik het oprollen niet meer toelaat.
Haal het scharnier en de bus eruit en plaats ze in de tweede stap om de spiraal te maken.
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Mainzer Landstr.69, 60329 Frankfurt am Main.
| VK | REP |
YH CONSULTING LIMITED.
Technische ondersteuning en e-garantiecertificaat
