Produkttyp	Automatische Rohrschneidemaschine
Marke	Vevor
Modell	YG-20
Stromversorgung	120 V~60 Hz oder 220-240 V~50 Hz
Leistung	135 W (120 V) / 152 W (220-240 V)
Schnittdurchmesser	Φ1 bis 20 mm
Schnittlänge	0,1 bis 99999 mm
Steuerung	Mikrocomputer mit numerischem Tastenfeld
Funktionen	Automatisches Chargenschneiden, Längeneinstellung, Vorschub- und Schnittgeschwindigkeit
Material	Stahl (Gehäuse), HSS-Klinge
Sicherheit	Not-Aus, Überlastschutz, FCC-Konformität
Wartung	Regelmäßige Schmierung, Klingen schärfen, nicht scheuernde Reinigung
Geschätztes Gewicht	Ca. 8 kg (nicht in der Anleitung spezifiziert)
Ungefähre Abmessungen	400 x 300 x 250 mm (nicht in der Anleitung spezifiziert)
Im Lieferumfang enthaltenes Zubehör	Bedienungsanleitung, Garantiezertifikat
Reparierbarkeit	Ersatzteile über den Vevor-Kundendienst erhältlich
Allgemeine Informationen	Marke Vevor, Garantie elektronisch auf www.vevor.com/support

Häufig gestellte Fragen - YG-20 Vevor

Welche Rohrtypen können mit der YG-20 geschnitten werden?

Die Maschine schneidet Rohre mit einem Durchmesser von 1 bis 20 mm aus Materialien wie Kupfer, Aluminium, Hartplastik usw. Beachten Sie die Grenzen von Durchmesser und Härte.

Wie stelle ich die Schnittlänge ein?

Drücken Sie Einstellungen, geben Sie die gewünschte Länge (z.B. 200 mm) mit dem Ziffernblock ein und drücken Sie Eingabe. Die Länge kann von 0,1 mm bis 99999 mm eingestellt werden.

Was tun, wenn der Schnitt nicht sauber ist oder die Klinge stumpf wird?

Schärfen Sie die Klinge mit einem professionellen Werkzeug oder kontaktieren Sie den Kundendienst. Überprüfen Sie auch die Schnittgeschwindigkeit und -tiefe; passen Sie die Parameter im Menü an.

Wie benutze ich die Chargenschnittfunktion?

Im Menü Einstellungen stellen Sie die 'Chargeneinstellung' ein, um die Anzahl der Schnitte vor dem Stopp festzulegen. Stellen Sie auch die 'Chargenverzögerung' für die Wartezeit zwischen den Zyklen ein.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie immer Schutzbrille und Handschuhe. Halten Sie die Hände von der laufenden Klinge fern. Vor Einstellungen Netzstecker ziehen. Lesen Sie den Abschnitt Warnungen im Handbuch.

Wie schmiere ich die Maschine?

Geben Sie vor jeder Nutzung einige Tropfen leichtes Öl auf die beweglichen Teile (Rollen, Klingenführung). Verwenden Sie keine abrasiven Produkte.

Die Maschine zeigt einen Fehler an oder startet nicht, was tun?

Überprüfen Sie zuerst die Stromversorgung und das Kabel. Stellen Sie sicher, dass der Not-Aus-Knopf nicht gedrückt ist. Konsultieren Sie das Handbuch für Fehlercodes oder kontaktieren Sie den Support.

Kann die YG-20 für Eisenmaterialien verwendet werden?

Ja, aber mit geeigneter Klinge. Die Standardmaschine schneidet Nichteisenmetalle (Kupfer, Alu) und Kunststoffe. Für Stahl reduzieren Sie die Vorschubgeschwindigkeit.

Wie reinige ich die Maschine nach Gebrauch?

Netzstecker ziehen, Späne mit einer weichen Bürste entfernen. Keine aggressiven Lösungsmittel verwenden. Mit einem trockenen Tuch abwischen. An einem trockenen Ort aufbewahren.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Vevor-Kundendienst über die Website www.vevor.com/support. Ersatzklingen, Rollen und elektronische Komponenten sind erhältlich.

BEDIENUNGSANLEITUNG YG-20 Vevor

Linkenheim-Hochstetten, Deutschland

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

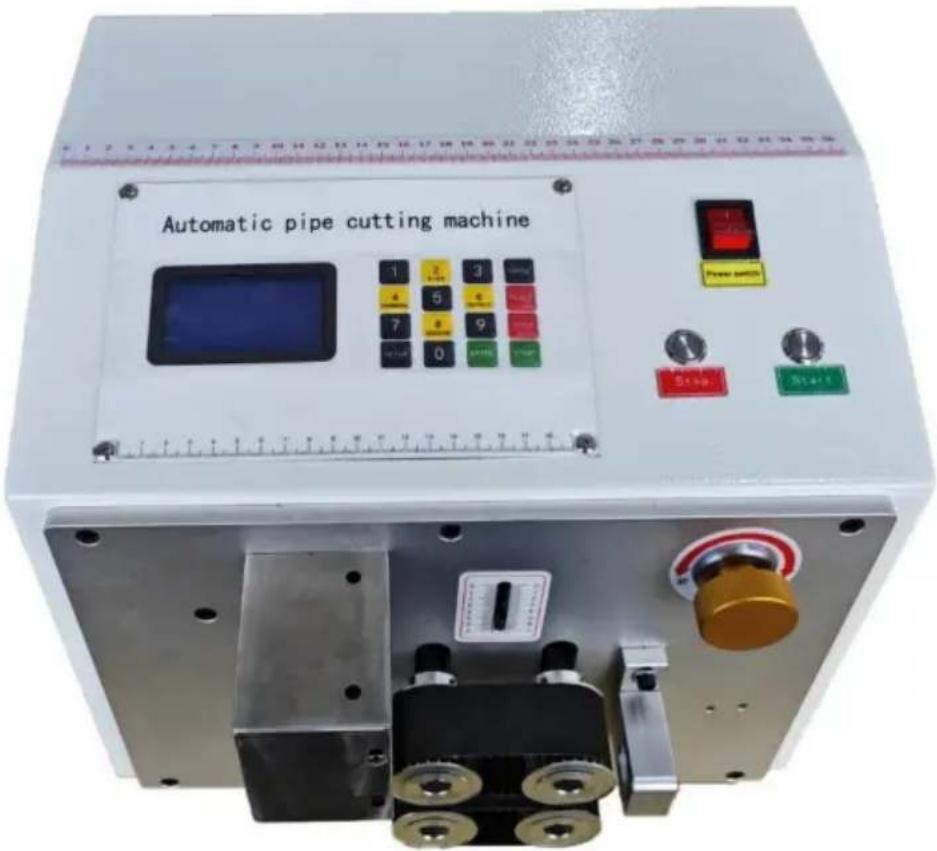

Automatische Mikrocomputer-Schneidemaschine

MODELL: YG-20

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Die von uns verwendeten Begriffe „Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Begriffe stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte überlegen Sie sorgfältig, ob Sie bei uns eine Bestellung aufgeben und im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Automatischer Mikrocomputer

Schneidemaschine

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN

Vielen Dank für den Einsatz dieses Produkts. Um sicherzustellen, dass Sie die

Maschine richtig bedienen, lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf.

Bitte lesen Sie die Sicherheitshinweise und Hinweise sorgfältig.

Beachten Sie die Regeln auf dieser Seite, um Ihre sichere Verwendung zu gewährleisten. Dieses Handbuch enthält Sicherheitswarnungen

und Vorsichtsmaßnahmen, Betrieb, Wartung. Die Warnungen und Anweisungen wurden überprüft.

Die Angaben in diesem Handbuch können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können.

Vorsicht und gesunder Menschenverstand sind in diesem Produkt nicht eingebaut, da wir glauben, dass

die Verwendung im Einklang mit diesen Vorschriften erfolgt.

Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihre Maschine verwenden.

1. Die Montage muss diesen Anweisungen folgen. Falsche Montage kann eine

Gefahr darstellen.

1. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder

Medikamenten stehen.

1. Gewicht und elastische und andere Produkteigenschaften sind nur anwendbar auf richtig

und komplett montierte Produkte.

1. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
2. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
3. Dies ist ein Gerät, kein Spielzeug, es muss unter Anleitung eines

professionell. Erlauben Sie Kindern und Haustieren nicht, alleine mit diesem Artikel zu spielen oder sich diesem zu nähern.

1. Nur bestimmungsgemäß verwenden. Nicht auf dem Produkt sitzen oder stehen.
2. Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile lose oder beschädigt sind.
3. Verwenden Sie dieses Gerät nicht für andere als die angegebenen Zwecke.
4. Verwenden Sie es nicht für kommerzielle Zwecke.
5. Reinigen Sie es nicht mit scheuernden Materialien.
6. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.
7. Urin und Kot von Haustieren können das Produkt beschädigen. Bitte halten Sie es fern.
8. Stellen Sie das Produkt nicht auf oder in die Nähe von Heißluft, Elektroherden oder Heizgeräten.

WARNUNG:

Die in dieser Anleitung besprochenen Warnungen, Vorsichtshinweise und Anweisungen oder Situationen. Das könnte passieren. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können, sondern vom Bediener abhängen.

1. Halten Sie Ihren Arbeitsbereich sauber. Unordnung kann zu Verletzungen führen.
2. Beachten Sie die Bedingungen am Arbeitsplatz. Benutzen Sie keine Maschinen oder Elektrowerkzeuge an feuchten oder nassen Orten. Setzen Sie sie nicht dem Regen aus. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereichs. Verwenden Sie keine Elektrowerkzeuge in der Nähe von brennbaren Gasen oder Flüssigkeiten.
3. Halten Sie Kinder fern. Kinder dürfen sich niemals im Arbeitsbereich aufhalten, wenn sie mit Maschinen, Werkzeugen oder Verlängerungskabeln umgehen.
4. Lagern Sie nicht benutzte Geräte. Wenn sie nicht benutzt werden, müssen sie an einem trockenen Ort aufbewahrt werden, um Rost zu verhindern. Werkzeuge immer wegschließen und außerhalb der Reichweite von Kindern aufbewahren.
5. Wenden Sie keine Gewalt an. Es wird die Arbeit besser und sicherer erledigen, wenn es so beabsichtigt war. Verwenden Sie keine ungeeigneten Anhänge, um die Werkzeugkapazität zu überschreiten.
6. Verwenden Sie das richtige Werkzeug für die jeweilige Arbeit. Versuchen Sie nicht, ein kleines Werkzeug oder einen Aufsatz mit Gewalt die Arbeit eines großen Industriewerkzeugs erledigen zu lassen. Verwenden Sie ein Werkzeug nicht für einen Zweck, für den es nicht beabsichtigt war.
7. Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck, da diese sich in beweglichen Teilen verfangen können. Schützende, elektrisch nichtleitende Kleidung und feste Schuhe werden bei der Arbeit empfohlen. Tragen Sie eine einschränkende Haarbedeckung, um lange Haare zu schützen.
8. Verwenden Sie Augen- und Gehörschutz. Tragen Sie immer eine ISO-geprüfte Schutzbrille. Tragen Sie einen Vollgesichtsschutz, wenn Sie Metallspäne oder Holzspäne produzieren. ISO-geprüfte Staubmaske oder Atemschutzmaske bei der Arbeit mit Metall und Chemikalien, Staub und Nebel.
9. Überstrecken Sie sich nicht. Achten Sie stets auf sicheren Stand und halten Sie das Gleichgewicht. Greifen Sie nicht über oder quer zur laufenden Maschine.
10. Pflegen Sie Ihre Werkzeuge sorgfältig. Halten Sie sie scharf und sauber für eine bessere und sicherere Leistung. Befolgen Sie die Anweisungen zum Schmieren und Wechseln von Zubehör. Griffe müssen stets sauber, trocken und frei von Öl und Fett gehalten werden.
11. Bleiben Sie wachsam. Achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Modell	YG-20
Eingang	120 V 60 Hz	220–240 V, 50 Hz
Leistung	135 W	152 W
Schnittdurchmesser	y1-20 mm	y1-20 mm
Abschnittslänge	0,1 bis 99999 mm	0,1 bis 99999 mm

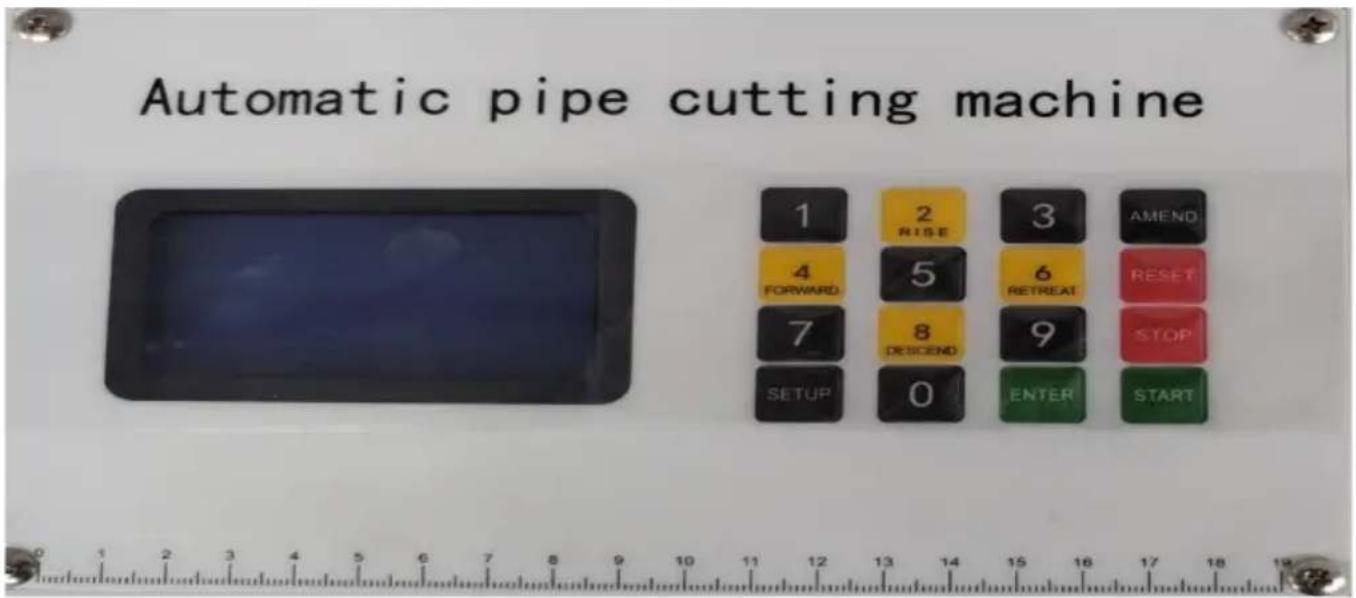

FUNKTIONSBESCHREIBUNG

Taste Nr. 6: Rücklauf

Taste Nr. 2: Steuerung des Messeranstiegs

Taste Nr. 8: Steuerung des Messerabsenkens. Langes Drücken

0-Taste: Sie können die Schnittausgabe löschen.

Taste "Kompensation": Die Schnittlänge kann manchmal angepasst werden, und

die feste Basis ist 100.

Beispiel: Die "Länge" ist auf 200mm eingestellt, das tatsächliche Schnittrohr ist 199mm, dann

Die Basis für die "Entschädigung" wird auf 101 angepasst. Umgekehrt wird die

Die Basis für die „Entschädigung“ wird auf 99 angepasst.

"Reset"-Taste: Machen Sie das Messerregal natürlich leer, schneiden Sie ein Messer zurück, oder die

Das Messer kann im herunterfallenden Zustand auf natürliche Weise zurückgesetzt werden, zurück auf die höchste Stufe.

Die Stop- und Start-Tasten: im wahrsten Sinne des Wortes, wirken zusammen mit der zusätzlichen Start-Stopp-

Schlüssel.

Die Parameter sind wie folgt einzustellen:

Drücken Sie die Schaltfläche "Einstellungen", um die Einstellungsseite aufzurufen, stellen Sie die Schnittlänge ein

bis 100mm, drücken Sie zuerst die Zifferntaste 1000 (PS: drücken Sie die Zifferntaste

direkt wird das Dezimalkomma übersprungen), und drücken Sie dann die Schaltfläche „Bestätigen“.

Drücken Sie die Schaltfläche "Einstellungen" in der gleichen Schnittstelle, um die Lautstärke zu verringern,

Parameter sind dieselben wie oben.

Schnittlänge: Die Gesamtlänge des Schneidrohrs, aufgelöst auf 0,1 mm.

Vorschubgeschwindigkeit: bezieht sich auf die Geschwindigkeit der Maschinenzufuhr, je schneller die

Geschwindigkeit, desto kleiner das Drehmoment; 1-99 einstellbar, abhängig von der Dicke

des Rohres.

Schneidmessergeschwindigkeit: bezieht sich auf die Geschwindigkeit des Materialschneidens. Je schneller die Geschwindigkeit, desto kleiner das Drehmoment. Einstellbar von 1 bis 99, abhängig von der Vorschubgeschwindigkeit.

Geschwindigkeit, desto kleiner das Drehmoment; 1-99 einstellbar, die mit der

Vorschubgeschwindigkeit.

Batch-Einstellung: Dies bedeutet, dass die Gesamtzahl nach

in Gruppen warten.

Stapelverzögerung: bezieht sich auf die Einstellung der Stapelwartezeit.

Ausgabeeinstellung: bedeutet die Anzahl der gesamten Nachfragekürzungen.

Bewegungsgeschwindigkeit des Zufuhrpunkts: bezieht sich auf die Geschwindigkeit der manuellen

Zufuhrrückführung, herkömmlicher Wert 0.

Schneidmesser-Rückstellgeschwindigkeit: bezieht sich auf die Geschwindigkeit der automatischen Rückstellung des

Messerrahmens, konventioneller Satz 50.

Schnitttiefe: bezeichnet die Tiefe des Messers, herkömmliche Einstellung 25, entsprechend der Dicke des Rohres

einstellbar.

Standby: bezeichnet den aktuellen Zustand des Gerätes, allgemein als „Standby“ bezeichnet.

Länge: bezieht sich auf die aktuell eingestellte Länge in mm, beibehalten eine Dezimalstelle.

Produktion: bedeutet die Anzahl der ausgebauten Geräte.

ÜBERLEGUNGEN

1. Bitte bestätigen Sie vor der Verwendung die Versorgungsspannung und verbinden Sie das Erdungskabel.
2. Um die Sicherheit zu gewährleisten, verwenden Sie bitte nicht die Hand oder andere Gegenstände in der Nähe des Schneidmessers beim Schneiden.
3. Unterbrechen Sie aus Sicherheitsgründen die Stromversorgung, wenn Sie Einstellungen vornehmen.
4. Entfernen Sie keine Ersatzteile, außer für die normale Wartung.
5. Denken Sie daran, vor dem Start einmal Öl nachzufüllen.
6. Wenn das Werkzeug nach einiger Zeit stumpf wird, kann es nach dem Schleifen verwendet werden. Das Messer muss in einem professionellen Schleifgerät geschliffen werden. Die Arbeit muss von einem Fachmann durchgeführt werden.
7. Wenn es irgendwelche Schwierigkeiten im Betrieb gibt, kontaktieren Sie uns bitte, wir werden Ihnen helfen von ganzem Herzen.
8. Drücken Sie die Vorschub- und Rücklauftaste, um die Vorschubgeschwindigkeit während des Betriebs anzupassen.
9. Wenn die Ausgabe auf der Schnittstelle angezeigt wird, drücken Sie zuerst die Stopp-Taste, beenden Sie den

Eingabeaufforderungszustand und setzen Sie dann zum Starten zurück.

1. Drücken Sie im Schwebezustand Start und dann den letzten Spaziergang, der nicht

abgeschlossen ist, drücken Sie im Standby-Zustand Start und einen neuen Zuführschneider.

1. Drücken Sie während des Vorgangs die Pause-Taste und dann die Start-Taste, um fortzufahren. Drücken Sie die Pause-Taste

zweimal, dann drücken Sie erneut Start für einen neuen Zuführschneider.

FCC-Informationen:

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden,

die für die Einhaltung der Vorschriften verantwortlich ist, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den

folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die

zu unerwünschtem Betrieb führen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von

der für die Einhaltung verantwortlichen Partei genehmigt wurden, könnten die Berechtigung des Benutzers zum Betrieb des

Produkts erlöschen lassen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein

digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte dienen dazu,

einen angemessenen Schutz gegen schädliche Störungen in einem Wohngebiet bieten

Installation.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wenn nicht

Wenn das Gerät nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu

Störungen des Funkverkehrs. Es gibt jedoch keine Garantie dafür, dass

Störungen bei einer bestimmten Installation nicht auftreten. Wenn dieses Produkt

schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch

Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, das Problem zu beheben

Störungen durch eine oder mehrere der folgenden Maßnahmen.

Richten Sie die Empfangsantenne neu aus oder verlegen Sie den Standort.

• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

RICHTIGE ENTSORGUNG Dieses

Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen

Geräten abgegeben werden.
