Producttype	Automatische buissnijmachine
Merk	Vevor
Model	YG-20
Voeding	120 V~60 Hz of 220-240 V~50 Hz
Vermogen	135 W (120 V) / 152 W (220-240 V)
Snijdiameter	Φ1 tot 20 mm
Snijlengte	0,1 tot 99999 mm
Besturing	Microcomputer met numeriek toetsenbord
Functies	Automatisch batchsnijden, lengte-instelling, invoer- en snijsnelheid
Materiaal	Staal (lichaam), mes van snelstaal
Veiligheid	Noodstop, overbelastingsbeveiliging, FCC-conformiteit
Onderhoud	Regelmatig smeren, slijpen van het mes, niet-schurende reiniging
Geschat gewicht	Ongeveer 8 kg (niet gespecificeerd in de handleiding)
Afmetingen ca.	400 x 300 x 250 mm (niet gespecificeerd in de handleiding)
Inbegrepen accessoires	Gebruikershandleiding, garantiecertificaat
Repareerbaarheid	Reserveonderdelen verkrijgbaar via de klantenservice van Vevor
Algemene informatie	Merk Vevor, elektronische garantie op www.vevor.com/support

Veelgestelde vragen - YG-20 Vevor

Welk type buizen kan men met de YG-20 snijden?

De machine snijdt buizen met een diameter van 1 tot 20 mm, van materialen zoals koper, aluminium, hard plastic, enz. Houd u aan de diameter- en hardheidslimieten.

Hoe stelt u de snijlengte in?

Druk op Instellingen, voer de gewenste lengte in (bijv. 200 mm) met het numerieke toetsenbord en druk op Enter. De lengte kan worden ingesteld van 0,1 mm tot 99999 mm.

Wat te doen als de snede niet netjes is of het mes bot wordt?

Slijp het mes met een professioneel gereedschap of neem contact op met de klantenservice. Controleer ook de snijsnelheid en -diepte; pas de parameters aan in het menu.

Hoe gebruikt u de batchsnijfunctie?

In het menu Instellingen stelt u de 'Batchinstelling' in om het aantal sneden voor stilstand te definiëren. Stel ook de 'Batchvertraging' in voor de wachttijd tussen cycli.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en handschoenen. Houd uw handen uit de buurt van het mes tijdens bedrijf. Haal de stekker uit het stopcontact voordat u aanpassingen doet. Lees het gedeelte Waarschuwingen van de handleiding.

Hoe smeert u de machine?

Voeg een paar druppels lichte olie toe aan de bewegende delen (rollen, mesgeleiding) voor elk gebruik. Gebruik geen schurende producten.

De machine geeft een foutmelding of start niet, wat te doen?

Controleer eerst de stroomvoorziening en de kabel. Zorg ervoor dat de noodstopknop niet is ingedrukt. Raadpleeg de handleiding voor foutcodes of neem contact op met de klantenservice.

Kan de YG-20 worden gebruikt voor ferromaterialen?

Ja, maar met een geschikt mes. De standaardmachine snijdt non-ferrometalen (koper, aluminium) en kunststoffen. Voor staal verlaagt u de invoersnelheid.

Hoe reinigt u de machine na gebruik?

Haal de stekker eruit, verwijder spanen met een zachte borstel. Gebruik geen agressieve oplosmiddelen. Afnemen met een droge doek. Bewaar op een droge plaats.

Waar zijn reserveonderdelen verkrijgbaar?

Neem contact op met de klantenservice van Vevor via www.vevor.com/support. Reservebladen, rollen en elektronische componenten zijn verkrijgbaar.

GEBRUIKSAANWIJZING YG-20 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om te verifiëren. Let goed op wanneer u een bestelling bij ons plaatst. U bespaart namelijk maar de helft ten opzichte van de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

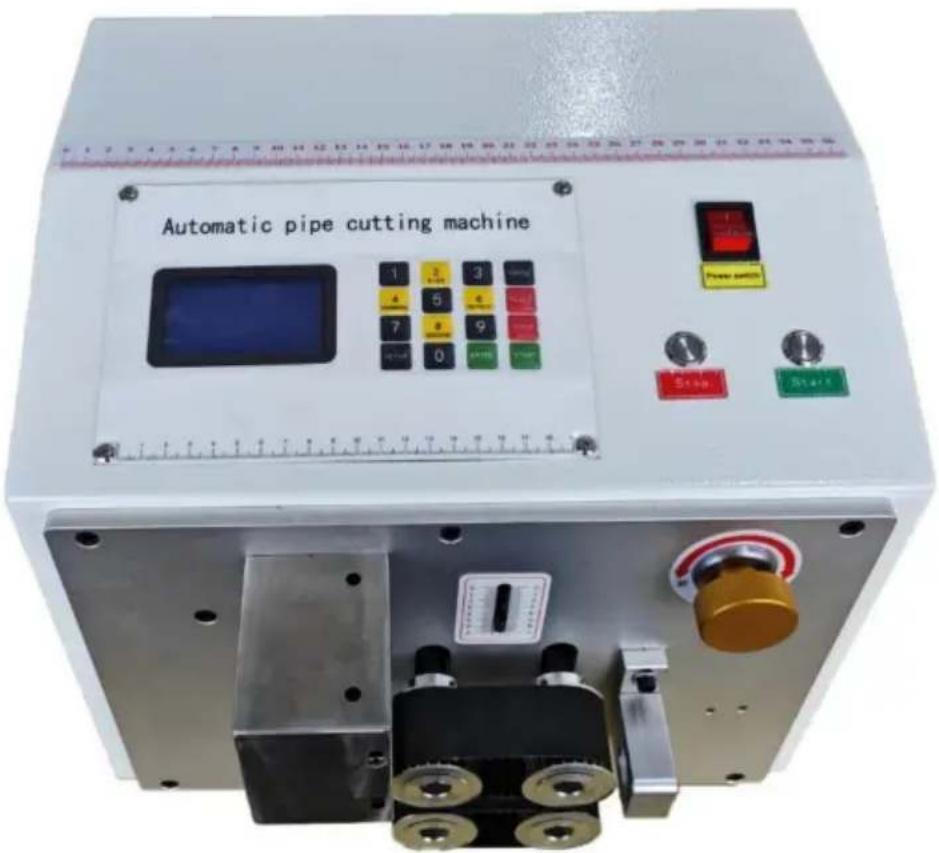

Automatische microcomputer Snijmachine

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSWAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Bedankt voor het gebruiken van dit product. Om er zeker van te zijn dat u de

machine correct gebruikt, lees deze instructie zorgvuldig door voordat u de machine bedient en bewaar deze

voor toekomstige referentie. Zorg ervoor dat u de voorzorgsmaatregelen en veiligheidsmaatregelen

regels op deze pagina om uw veilige gebruik te garanderen. Deze handleiding zal veiligheidswaarschuwingen schetsen

en voorzorgsmaatregelen, bediening, onderhoud. De waarschuwingen en instructies die bijgevoegd zijn

In deze handleiding kunnen niet alle mogelijke omstandigheden en situaties worden beschreven die zich kunnen voordoen.

Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit product, omdat wij van mening zijn dat

De toepassingen zullen voldoen aan deze codes.

Lees ALLE instructies voordat u uw apparaat gebruikt.

1. Monteer volgens deze instructies. Onjuiste montage kan een gevaar opleveren.
2. Monteer niet wanneer u moe bent of onder invloed van alcohol, drugs of medicatie.
3. Gewicht, elasticiteit en andere producteigenschappen zijn alleen van toepassing op correct en compleet geassembleerde producten.
4. Zorg ervoor dat de montageplaats schoon en goed verlicht is.
5. Houd omstanders uit de buurt tijdens de montage.
6. Dit is een apparaat, geen speelgoed. Het moet worden gebruikt onder begeleiding van een professional. Laat kinderen en huisdieren niet alleen spelen of in de buurt van dit item komen.
7. Gebruik alleen zoals bedoeld. Ga niet op het product zitten of staan.
8. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen los of beschadigd zijn.
9. Gebruik dit apparaat niet voor andere doeleinden dan waarvoor het is aangegeven.
10. Gebruik het niet voor commerciële doeleinden.
11. Maak het niet schoon met schurende middelen.
12. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.
13. Urine en ontlasting van huisdieren kunnen het product beschadigen, houd dit daarom uit de buurt.
14. Plaats het product niet op of in de buurt van hetelucht-, elektrische kookplaten of verwarmingstoestellen.

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze instructies worden besproken, of situaties die zouden kunnen voorkomen. De operator moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de fabrikant moeten worden geleverd aan de exploitant.

1. Zorg dat de werkplek schoon is. Een rommelige werkplek kan verwondingen veroorzaken.
2. Let op de omstandigheden op de werkplek. Gebruik geen machines of elektrisch gereedschap in vochtige of

natte locaties. Niet blootstellen aan regen. Zorg dat het werkgebied goed verlicht is. Niet gebruiken

elektrisch aangedreven gereedschappen in de aanwezigheid van ontvlambare gassen of vloeistoffen.

1. Houd kinderen uit de buurt. Kinderen moeten altijd in het werkgebied worden toegelaten. Laat ze niet

Zij hanteren machines, gereedschappen of verlengsnoeren.

1. Berg ongebruikte apparatuur op. Wanneer u deze niet gebruikt, moet u gereedschap op een droge plaats opbergen om

roest te remmen. Berg gereedschap altijd op en houd het buiten bereik van kinderen.

1. Forceer het gereedschap niet. Het zal de klus beter en veiliger klaren in de mate waarin het

was bedoeld. Niet gebruiken in geschikte bijlagen in een poging om

gereedschapscapaciteit.

1. Gebruik het juiste gereedschap voor de klus. Probeer niet om een klein gereedschap of hulpstuk

om het werk van een groot industrieel gereedschap te doen. Gebruik een gereedschap niet voor een doel waarvoor het niet bedoeld is.

was niet de bedoeling.

1. Kleed je goed. Draag geen losse kleding of sieraden, want die kunnen in bewegende delen blijven haken.

bewegende delen. Beschermende, elektrisch niet-geleidende kleding en antislip

schoeisel wordt aanbevolen tijdens het werk. Draag een beperkende haarbedekking om

lang haar.

1. Gebruik oog- en gehoorbescherming. Draag altijd een ISO-goedgekeurde impactveiligheidsbril.

Draag een volledig gezichtsmasker als u metaalvijlsel of houtsnippers produceert. Draag een

ISO-goedgekeurd stofmasker of ademhalingstoestel bij het werken met metaal en chemicaliën

stof en nevel.

1. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Reik niet te ver.

over of over een draaiende machine.

1. Onderhoud gereedschap met zorg. Houd gereedschap scherp en schoon voor beter en veiliger

prestaties. Volg de instructies voor het smeren en vervangen van accessoires. De

Handgrepen moeten te allen tijde schoon, droog en vrij van olie en vet worden gehouden.

1. Blijf alert. Let op wat u doet; gebruik uw gezonde verstand. Bedien geen

gereedschap als je beproefd wordt.

BEWAAR DEZE INSTRUCTIES

Model	YG-20
Invoer	120V 60Hz	220 -240V 50Hz
Stroom	135W	152W
Snijdiameter	ÿ1-20mm	ÿ1-20mm
Afsnijdlengte	0,1ÿ99999mm	0,1ÿ99999mm

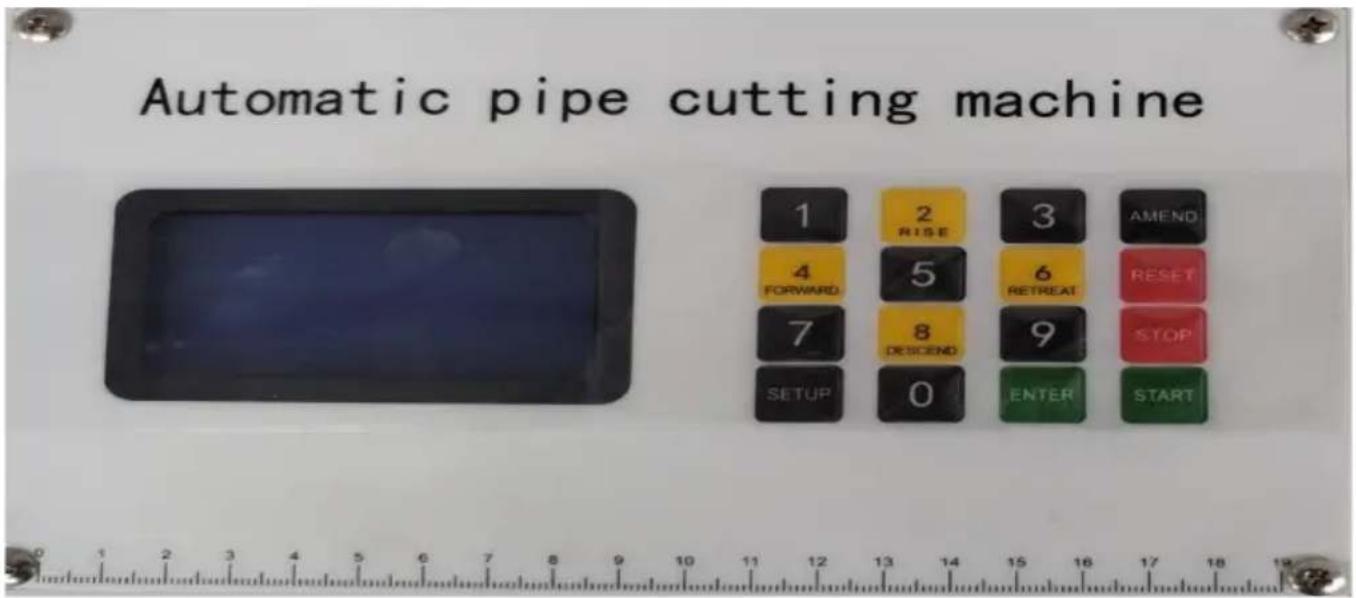

Toetsenbordinstructies

Eén druk op de knop-modus:

Toets nr. 4: rol voorwaartse invoer

Toets nr. 6: backfeed

Toets nr. 2: controleer de snijhoogte

Toets nr. 8: controle over het laten vallen van de snijder. Lang indrukken

Toets 0: hiermee kunt u de geknipte uitvoer wissen.

"Compensatie"-toets: de snijlengte kan soms worden aangepast, en

Voorbeeld: de "lengte" is ingesteld op 200 mm, de daadwerkelijk gesneden buis is 199 mm, dan de "compensatie"-basis wordt aangepast naar 101. Omgekeerd geldt

De "compensatie"-basis wordt aangepast naar 99.

"Reset"-toets: laat het messenrek op natuurlijke wijze leeglopen, snij een mesreset, of de mes in de vallende toestand kan op natuurlijke wijze worden gereset, terug naar het hoogste niveau.

De Stop- en Start-toetsen: letterlijk, werkend samen met de toegevoegde startsleutel.

De parameters zijn als volgt gesteld:

Druk op de knop "Instellingen" om de instellingenpagina te openen en de snijlengte in te stellen tot 100mm, druk eerst op de cijfertoets 1000 (PS: druk op de cijfertoets

(als u direct de decimale punt overslaat), druk dan op de knop "bevestigen".

Druk op de knop "Instellingen" in dezelfde interface om de instellingen te verlagen en in te stellen. parameters hetzelfde als hierboven.

Snijlengte: de totale lengte van de snijbuis, uitgedrukt in 0,1 mm.

Voersnelheid: verwijst naar de snelheid van de machine die voert, hoe sneller de snelheid, hoe kleiner het koppel; 1-99 instelbaar, afhankelijk van de dikte van de pijp.

Snijmessnelheid: verwijst naar de snelheid van het snijden van materiaal, hoe sneller de snelheid, hoe kleiner het koppel; 1-99 instelbaar, wat kan overeenkomen met de voedingssnelheid.

Batchinstelling: dit betekent dat het totale aantal automatisch opnieuw wordt gestart nadat wachtend in groepen.

Batchvertraging: hiermee stelt u de batchwachttijd in.

Uitvoerinstelling: het totale aantal vraagverlagingen.

Snelheid van de verplaatsing van het invoerpunt: verwijst naar de snelheid van de handmatige invoerretour, conventionele set 10.

Snijmes resetsnelheid: verwijst naar de snelheid van automatische reset van de messenframe, conventionele set 50.

Snijdiepte: verwijst naar de diepte van het mes, conventionele instelling 25, afhankelijk van de dikte van de buis.

Stand-by: verwijst naar de huidige staat van de apparatuur, algemeen bekend als "standby".

Lengte: verwijst naar de huidige ingestelde lengte, in mm, behouden één decimaal.

Productie: het aantal apparaten dat is afgeschäft.

OVERWEGINGEN

1. Controleer de voedingsspanning en de aardingsdraad voordat u het apparaat gebruikt.
2. Om de veiligheid te garanderen, mag u geen handen of andere voorwerpen in de buurt van het snijgereedschap gebruiken tijdens het snijden.
3. Schakel bij elke aanpassing de stroom uit om de veiligheid te waarborgen.
4. Verwijder geen reserveonderdelen, behalve voor normaal onderhoud.
5. Zorg ervoor dat u voor aanvang olie toevoegt.
6. Als het gereedschap na verloop van tijd bot wordt, kan het na het slijpen worden gebruikt in een professionele slijpmachine. De klus moet door een professional worden geklaard.
7. Als er problemen zijn met de bediening, neem dan contact met ons op, wij helpen u graag verder.
8. Druk op de invoer- en retourknop om de invoersnelheid tijdens het gebruik aan te passen.
9. Wanneer de uitvoer op de interface wordt weergegeven, drukt u eerst op de stopknop om de interface te verlaten en vervolgens opnieuw in te stellen om te starten.
10. Druk in de onderbroken toestand op start en vervolgens op de laatste wandeling die nog niet is gemaakt. Voltooid, in de stand-bymodus, druk op start en een nieuwe invoersnijder.
11. Druk tijdens de operatie op pauze en druk vervolgens op start om door te gaan. Druk tweemaal op pauze en druk vervolgens nogmaals op start voor een nieuwe snijder.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij die verantwoordelijk is voor naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken. WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de partij die verantwoordelijk is voor de naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke

interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat

interferentie niet zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie met de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door

het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen.

- Heroriënteer of verplaats de ontvangstantenne.

• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

CORRECTE AFVOER Dit

product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgekruiste afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu,

Sanghai 200000CN.
