Typ produktu	Automatyczna maszyna do cięcia rur
Marka	Vevor
Model	YG-20
Zasilanie	120 V~60 Hz lub 220-240 V~50 Hz
Moc	135 W (120 V) / 152 W (220-240 V)
Średnica cięcia	Φ1 do 20 mm
Długość cięcia	0,1 do 99999 mm
Sterowanie	Mikrokomputer z klawiaturą numeryczną
Funkcje	Automatyczne cięcie wsadowe, regulacja długości, prędkość podawania i cięcia
Materiał	Stal (korpus), ostrze ze stali szybkotnącej
Bezpieczeństwo	Awaryjne zatrzymanie, ochrona przed przeciążeniem, zgodność z FCC
Konserwacja	Regularne smarowanie, ostrzenie ostrza, czyszczenie nieścierne
Szacowana waga	Około 8 kg (nieokreślone w instrukcji)
Wymiary ok.	400 x 300 x 250 mm (nieokreślone w instrukcji)
Dołączone akcesoria	Instrukcja obsługi, certyfikat gwarancji
Naprawialność	Części zamienne dostępne poprzez serwis posprzedażowy Vevor
Informacje ogólne	Marka Vevor, gwarancja elektroniczna na www.vevor.com/support

Często zadawane pytania - YG-20 Vevor

Jakie rodzaje rur można ciąć za pomocą YG-20?

Maszyna tnie rury o średnicy od 1 do 20 mm, z materiałów takich jak miedź, aluminium, twardy plastik itp. Należy przestrzegać limitów średnicy i twardości.

Jak ustawić długość cięcia?

Naciśnij Ustawienia, wprowadź żądaną długość (np. 200 mm) za pomocą klawiatury numerycznej, a następnie naciśnij Enter. Długość można ustawić od 0,1 mm do 99999 mm.

Co zrobić, jeśli cięcie nie jest czyste lub ostrze się tępi?

Naostrz ostrze profesjonalnym narzędziem lub skontaktuj się z serwisem. Sprawdź także prędkość cięcia i głębokość; dostosuj ustawienia w menu.

Jak używać funkcji cięcia wsadowego?

W menu Ustawienia ustaw „Ustawienia wsadowe”, aby określić liczbę cięć przed zatrzymaniem. Ustaw także „Opóźnienie wsadu” dla czasu oczekiwania między cyklami.

Jakie są podstawowe środki ostrożności?

Zawsze noś okulary ochronne i rękawice. Nie zbliżaj rąk do ostrza podczas pracy. Odłącz przed jakąkolwiek regulacją. Przeczytaj sekcję Ostrzeżenia w instrukcji.

Jak smarować maszynę?

Dodaj kilka kropel lekkiego oleju na ruchome części (rolki, prowadzenie ostrza) przed każdym użyciem. Nie używaj ściernych środków.

Maszyna wyświetla błąd lub nie uruchamia się, co robić?

Najpierw sprawdź zasilanie i kabel. Upewnij się, że przycisk awaryjnego zatrzymania nie jest wciśnięty. Sprawdź instrukcję dla kodów błędów lub skontaktuj się z pomocą techniczną.

Czy można używać YG-20 do materiałów żelaznych?

Tak, ale z odpowiednim ostrzem. Standardowa maszyna tnie metale nieżelazne (miedź, aluminium) i tworzywa sztuczne. W przypadku stali zmniejsz prędkość podawania.

Jak czyścić maszynę po użyciu?

Odłącz ją, usuń wióry za pomocą miękkiej szczotki. Nie używaj agresywnych rozpuszczalników. Wytrzyj suchą szmatką. Przechowuj w suchym miejscu.

Gdzie znaleźć części zamienne?

Skontaktuj się z obsługą klienta Vevor przez stronę www.vevor.com/support. Dostępne są zapasowe ostrza, rolki i elementy elektroniczne.

INSTRUKCJA OBSŁUGI YG-20 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

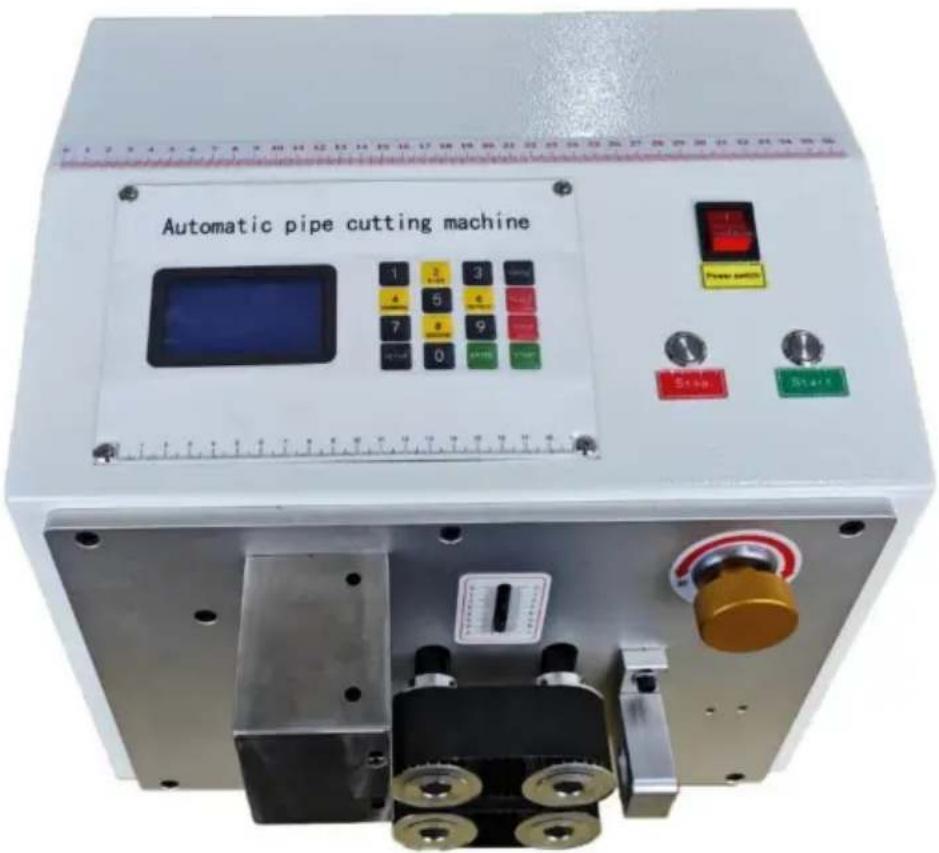

Automatyczna mikrokomputerowa maszyna tnąca MODEL: YG-20

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy o sprawdzeniu, czy faktycznie zaoszczędzisz połowę w porównaniu z najlepszymi markami, składając u nas zamówienie. Bądź ostrożny.

VEVOR®

TOUGH TOOLS, HALF PRICE

Automatyczny mikrokomputer

Maszyna docięcia

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję uważnie.

OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI

Dziękujemy za korzystanie z tego produktu. Aby mieć pewność, że możesz bezpiecznie obsługiwać maszynę,

przed przystąpieniem do użytkowania należy uważnie przeczytać niniejszą instrukcję i zachować ją do wykorzystania w przyszłości. Upewnij się, że przeczytałeś środki ostrożności i zasady bezpieczeństwa na tej stronie, aby zapewnić bezpieczne użytkowanie. W tym podręczniku przedstawiono ostrzeżenia dotyczące bezpieczeństwa, środki ostrożności, obsługę i konserwację. Ostrzeżenia i instrukcje zawarte

w niniejszej instrukcji nie obejmują wszystkich możliwych warunków i sytuacji, jakie mogą wystąpić.

Produkt ten nie jest produktem bezpiecznym i zdrowym, ponieważ uważamy, że:

Użytkownicy będą przestrzegać tych kodeksów.

Przed użyciem urządzenia należy przeczytać WSZYSTKIE instrukcje.

1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy montaż może być ryzykowny.
2. Nie należy gromadzić się, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.
3. Waga, elastyczność i inne właściwości produktu mają zastosowanie wyłącznie do prawidłowo i całkowicie zmontowanych produktów.
4. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
5. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
6. To sprzęt, a nie zabawka, należy go używać pod nadzorem opiekuna.

To sprzęt profesjonalny. Nie pozwalaj dzieciom i zwierzętom bawić się samemu lub zbliżać się do przedmiotu.

1. Używać wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać na produkcie.
2. Przed każdym użyciem sprawdź. Nie używaj, jeśli części są luźne lub uszkodzone.
3. Nie należy stosować tego urządzenia do celów innych niż wskazane.
4. Nie należy używać go w celach komercyjnych.
5. Nie czyść urządzenia żadnymi materiałami ściernymi.
6. Nigdy nie pozostawiaj urządzenia bez nadzoru podczas użytkowania.
7. Mocz i odchody zwierząt domowych mogą uszkodzić produkt, dlatego należy trzymać je z daleka.
8. Nie umieszczaj produktu na gorącym powietrzu, palnikach elektrycznych lub grzejnikach ani w ich pobliżu.

OSTRZEŻENIE:

Ostrzeżenia, przestrogi i instrukcje omówione w niniejszej instrukcji lub w sytuacjach

które mogłyby się zdarzyć. Operator musi zrozumieć, że zdrowy rozsądek

ostrożności są czynnikami, których nie można wbudować w ten produkt, ale które muszą zostać dostarczone przez operatora.

1. Utrzymuj miejsce pracy w czystości. Zagracenie może sprzyjać wypadkom.
2. Obserwuj warunki w miejscu pracy. Nie używaj maszyn ani elektronarzędzi w wilgotnych lub mokrych miejscach. Nie wystawiać na deszcz. Utrzymywać miejsce pracy dobrze oświetlone. Nie używać narzędzi zasilanych elektrycznie w obecności gazów lub cieczy łatwopalnych.
3. Trzymaj dzieci z daleka. Dzieciom należy zawsze pozwalać na przebywanie w miejscu pracy. Nie pozwalaj im obsługiwać maszyn, narzędzi i przedłużaczy.
4. Przechowuj nieużywany sprzęt. Gdy narzędzia nie są używane, należy je przechowywać w suchym miejscu, aby zapobiegać rdzewieniu. Zawsze zamykaj narzędzia i trzymaj je poza zasięgiem dzieci.
5. Nie używaj narzędzia na siłę. Wykona ono zadanie lepiej i bezpieczniej w tempie, w jakim jest używane. Nie należy używać odpowiednich załączników w celu przekroczenia pojemności narzędzia.
6. Używaj właściwego narzędzia do pracy. Nie próbuj na siłę używać małego narzędzia lub osprzętu do wykonywania pracy dużego narzędzia przemysłowego. Nie używaj narzędzia do celów, do których nie było przeznaczone.
7. Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii, ponieważ mogą zostać wciągnięte przez ruchome części. Noś ochronne, nieprzewodzące prądu ubrania i antypoślizgowe obuwie.

Podczas pracy zaleca się noszenie obuwia ochronnego. Noś nakrycie głowy, które ogranicza wypadanie włosów, jeśli masz długie włosy.

1. Stosuj ochronę oczu i uszu. Zawsze noś okulary ochronne z atestem ISO.

Jeśli powstają opiłki metalu lub wióry drzewne, noś pełną osłonę twarzy.

Podczas pracy w pobliżu metalu i chemikaliów należy stosować maskę przeciwpyłową lub respirator zatwierdzony przez ISO, aby chronić przed pyłami i mgłami.

1. Nie wychylaj się za daleko. Zawsze utrzymuj równowagę i stabilną postawę. Nie wychylaj się nad lub w poprzek pracującej maszyny.
2. Dbaj o narzędzia. Utrzymuj narzędzia ostre i czyste, aby zapewnić lepszą i bezpieczniejszą pracę. Postępuj zgodnie z instrukcjami dotyczącymi smarowania i wymiany akcesoriów.

Uchwyty muszą być zawsze czyste, suche i wolne od oleju i smaru.

1. Bądź czujny. Uważaj, co robisz; kieruj się zdrowym rozsądkiem. Nie obsługuj żadnych narzędzi, gdy jesteś zmęczony.

ZACHOWAJ TE INSTRUKCJE

Model	YG-20
Wejście	120 V 60 Hz	220-240V 50Hz
Moc	135 W	152W
Średnica cię cia	Φ1-20mm	Φ1-20mm
Długość odcię cia	0,199999 mm mm	0,199999

OPIS FUNKCJONALNY

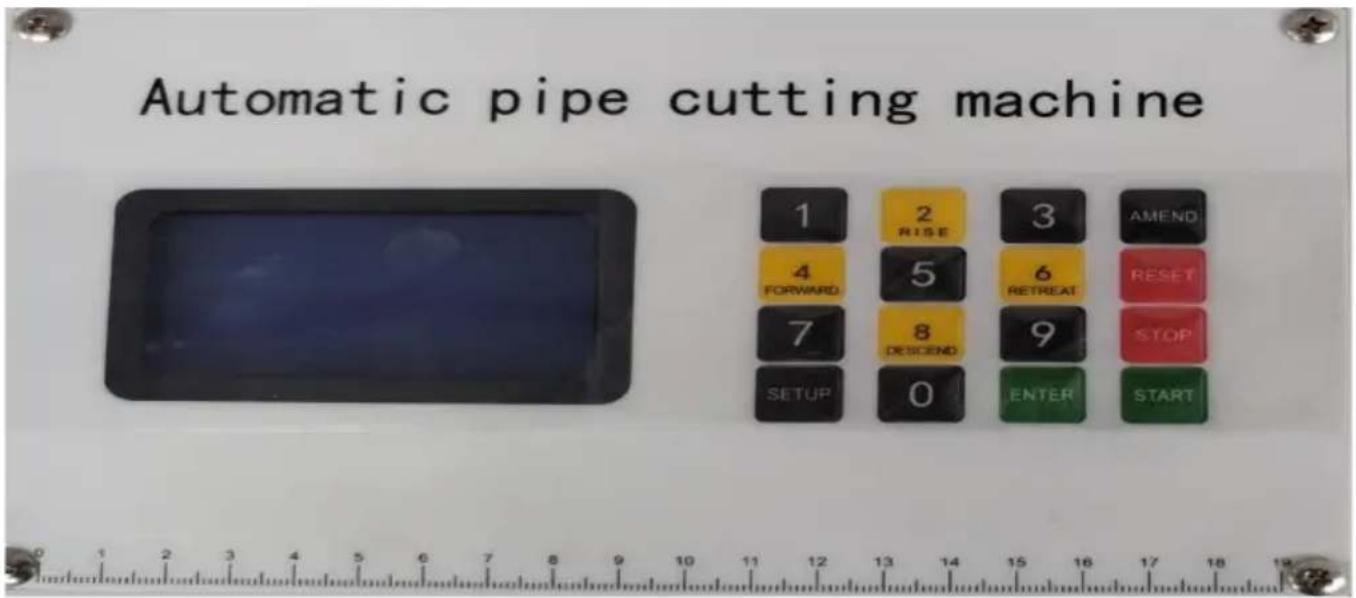

Instrukcje dotyczące klawiatury

Tryb pojedynczego naciśnięcia:

Klawisz nr 4: posuw rolkowy do przodu

Klawisz nr 6: sprzężenie zwrotne

Klawisz nr 2: sterowanie podnoszeniem noża

Klawisz nr 8: sterowanie opadaniem noża. Długie naciśnięcie

Klawisz 0: umożliwia wyczyszczenie wyciętego wyjścia.

Klawisz „Kompensacja”: długość cięcia można czasami regulować, a

stała podstawa wynosi 100.

Przykład: „długość” ustawiona jest na 200 mm, a rzeczywista długość przeciętej rury wynosi 199 mm, więc podstawa „odszkodowania” jest dostosowana do 100 dwrotnie,

Podstawa „kompensacji” zostaje dostosowana do 9.

Klawisz „Reset”: powoduje naturalne opróżnienie stojaka na noże, umożliwia resetowanie noża lub noż w stanie opadającym może zostać naturalnie zresetowany, z powrotem do najwyższej pozycji.

Klawisze Stop i Start: dosłownie działają razem z dodanym przyciskiem Start/Stop

klawisz.

Ustaw następujące parametry:

Naciśnij przycisk „Ustawienia”, aby przejść na stronę ustawień i ustawić długość cięcia do 100mm. Najpierw naciśnij klawisz numeryczny 1000 (PS: naciśnij klawisz numeryczny bezpośrednio, pomijając przecinek dziesiętny), a następnie naciśnij przycisk „potwierdź”.

Naciśnij przycisk „Ustawienia” w tym samym interfejsie, aby wyłączyć, ustawić parametry takie same jak powyżej.

Długość cięcia: całkowita długość rurki tnącej, z rozdzielczością 0,1 mm.

Prędkość podawania: odnosi się do prędkości podawania maszyny. Im szybciej prędkość, tym mniejszy moment obrotowy; 1-99 regulowany, w zależności od grubości rury.

Prędkość noża tnącego: odnosi się do prędkości cięcia materiału. Im szybciej prędkość, tym mniejszy moment obrotowy; 1-99 regulowany, co pozwala dopasować prędkość podawania.

Ustawienie partii: oznacza automatyczne ponowne uruchomienie całkowitej liczby po czekających partiach.

Opóźnienie wsadowe: odnosi się do ustawienia czasu oczekiwania na wsad.

Ustawienie wyjściowe: oznacza liczbę całkowitych obniżek opytu.

Prędkość przesuwania punktu podawania: odnosi się do prędkości ręcznego powrotu podawania, konwencjonalny zestaw 10.

Prędkość resetowania noża tnącego: odnosi się do prędkości automatycznego resetowania noża tnącego. Rama noża, zestaw konwencjonalny 50.

Głębokość cięcia: odnosi się do głębokości noża, ustawienie konwencjonalne 25, w zależności od grubości rury.

Gotowość: odnosi się do aktualnego stanu sprzętu, powszechnie znany jako „czuwanie”.

Długość: odnosi się do bieżącej długości zestawu w mm, zachowaj jedno miejsce po przecinku.

Produkcja: oznacza liczbę wyciętych urządzeń.

UWAGI

1. Przed użyciem sprawdź napięcie zasilania i podłącz przewód uziemiający.
2. W celu zapewnienia bezpieczeństwa prosimy nie używać rąk ani żadnych przedmiotów w pobliżu miejsca cięcia, gdy nóż pracuje.
3. Podczas dokonywania jakichkolwiek regulacji należy ze względów bezpieczeństwa odłączyć zasilanie.
4. Nie wyjmuj żadnych części zamiennych, za wyjątkiem przypadków standardowej konserwacji.
5. Przed rozpoczęciem należy uzupełnić olej jeden raz.
6. Jeśli narzędzie stępi się po pewnym czasie, można go używać po szlifowaniu noża w profesjonalnej szlifierce. Pracę tę musi wykonać profesjonalista.
7. Jeśli wystąpią jakiekolwiek trudności w działaniu, skontaktuj się z nami, a my Ci pomożemy całym sercem.

SPRAWY WYMAGAJĄCE UWAGI

1. Naciśnij przycisk posuwu i powrotu, aby dostosować prędkość posuwu podczas pracy.
2. Gdy na interfejsie wyświetli się wynik, najpierw naciśnij przycisk Stop, aby wyjść z

stanu monitu, a następnie zresetuj do stanu początkowego.

1. W stanie zawieszenia naciśnij przycisk Start, a następnie ostatni spacer, który nie został wykonany.

ukończone, w stanie gotowości, naciśnij przycisk start i nowy nóż podający.

1. Podczas operacji naciśnij pauzę, a następnie naciśnij start, aby kontynuować. Naciśnij pauzę

dwukrotnie, a następnie naciśnij ponownie przycisk Start, aby uruchomić nową narkę.

Informacje FCC:

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody

odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia sprzęt!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

spełniając dwa warunki:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia,

może powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy Urządzenie cyfrowe B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w budynkach mieszkalnych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeżeli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie wyłączania i włączania produktu, zachęcamy użytkownika do podjęcia próby skorygowania zakłócenia za pomocą jednego lub więcej z następujących środków.

- Zmiana orientacji lub położenia anteny odbiorczej.

• Zwiększ odległość między produktem a odbiornikiem.
• Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony odbiornik.
• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem RTV, aby uzyskać pomoc.

PRAWIDŁOWA UTYLIZACJA Ten

produkt podlega przepisom europejskiej dyrektywy 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu,

Szunghaj 200000CN.

Importowane do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW AUZRALIA

Importowane do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA91730

REP WIELKIEJ BRYTANII

Grupa PooledasLtd.

Jednostka 5 Dom Alberta Edwarda, Pawilony

Preston, Wielka Brytania

Przedstawiciel UE

SHUNSHUN GmbH

Rzymska 9 Z2021, 76351

Linkenheim-Hochstetten, Niemcy
