Tipo di prodotto	Macchina per taglio automatico di tubi
Marca	Vevor
Modello	YG-20
Alimentazione	120 V~60 Hz o 220-240 V~50 Hz
Potenza	135 W (120 V) / 152 W (220-240 V)
Diametro di taglio	Φ1 a 20 mm
Lunghezza di taglio	0,1 a 99999 mm
Controllo	Microcomputer con tastiera numerica
Funzioni	Taglio automatico a lotti, regolazione lunghezza, velocità di alimentazione e taglio
Materiale	Acciaio (corpo), lama in acciaio rapido
Sicurezza	Arresto di emergenza, protezione da sovraccarico, conformità FCC
Manutenzione	Lubrificazione regolare, affilatura lama, pulizia non abrasiva
Peso stimato	Circa 8 kg (non specificato nel manuale)
Dimensioni approx.	400 x 300 x 250 mm (non specificato nel manuale)
Accessori inclusi	Guida dell'utente, certificato di garanzia
Riparabilità	Pezzi di ricambio disponibili tramite servizio post-vendita Vevor
Informazioni generali	Marca Vevor, garanzia elettronica su www.vevor.com/support

Domande frequenti - YG-20 Vevor

Quale tipo di tubi si può tagliare con la YG-20?

La macchina taglia tubi con diametro da 1 a 20 mm, in materiali come rame, alluminio, plastica rigida, ecc. Rispettare i limiti di diametro e durezza.

Come regolare la lunghezza di taglio?

Premere Impostazioni, inserire la lunghezza desiderata (es. 200 mm) con il tastierino numerico, quindi premere Invio. La lunghezza può essere impostata da 0,1 mm a 99999 mm.

Cosa fare se il taglio non è netto o se la lama si smussa?

Affilare la lama con uno strumento professionale o contattare l'assistenza. Verificare anche la velocità di taglio e la profondità; regolare i parametri nel menu.

Come utilizzare la funzione di taglio a lotti?

Nel menu Impostazioni, impostare 'Parametrizzazione a lotti' per definire il numero di tagli prima dell'arresto. Impostare anche 'Ritardo lotto' per il tempo di attesa tra i cicli.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali protettivi e guanti. Non avvicinare le mani alla lama in funzione. Scollegare prima di qualsiasi regolazione. Leggere la sezione Avvertenze del manuale.

Come lubrificare la macchina?

Aggiungere qualche goccia di olio leggero sulle parti mobili (rulli, guida lama) prima di ogni utilizzo. Non utilizzare prodotti abrasivi.

La macchina mostra un errore o non si avvia, cosa fare?

Controllare prima l'alimentazione elettrica e il cavo. Assicurarsi che il pulsante di arresto di emergenza non sia premuto. Consultare il manuale per i codici di errore o contattare l'assistenza.

Si può utilizzare la YG-20 per materiali ferrosi?

Sì, ma con una lama adatta. La macchina standard taglia metalli non ferrosi (rame, alluminio) e plastica. Per l'acciaio, ridurre la velocità di alimentazione.

Come pulire la macchina dopo l'uso?

Scollegarla, rimuovere i trucioli con una spazzola morbida. Non utilizzare solventi aggressivi. Asciugare con un panno asciutto. Riporre in un luogo asciutto.

Dove trovare i pezzi di ricambio?

Contattare il servizio clienti Vevor tramite il sito www.vevor.com/support. Sono disponibili lame di ricambio, rulli e componenti elettronici.

MANUALE UTENTE YG-20 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.support

Macchina da taglio automatica per microcomputer

MODELLO: YG-20

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi di punta e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare con attenzione quando effettuate un ordine con noi se state effettivamente risparmiando la metà rispetto ai marchi più noti.

VEVOR®

TOUGH TOOLS, HALF PRICE

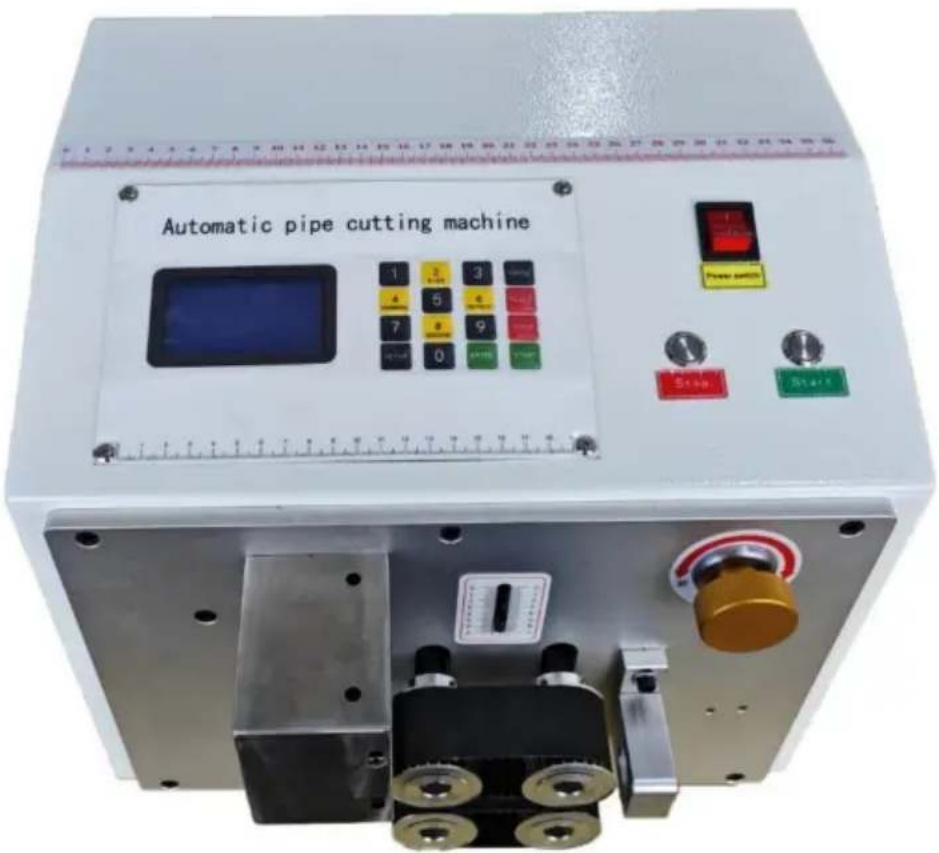

Microcomputer automatico

Macchina da taglio

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

AVVERTENZE E PRECAUZIONI DI SICUREZZA

Grazie per aver utilizzato questo prodotto. Per assicurarti di poter utilizzare

la macchina correttamente, leggere attentamente queste istruzioni prima dell'uso e conservarle

per riferimento futuro. Si prega di assicurarsi di leggere le precauzioni e le norme di sicurezza

in questa pagina per garantire un utilizzo sicuro. Questo manuale delineerà le avvertenze di sicurezza

e precauzioni, funzionamento, manutenzione. Le avvertenze e le istruzioni esaminate

nel presente manuale non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi.

La cautela e il buon senso non sono incorporati in questo prodotto, poiché crediamo che

gli utilizzatori saranno conformi a tali codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Il montaggio deve seguire queste istruzioni. Un montaggio non corretto può essere un pericolo.
2. Non assemblare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
3. Il peso, l'elasticità e le altre proprietà del prodotto sono applicabili solo a quelli correttamente e completamente assemblati.
4. Mantenere l'area di assemblaggio pulita e ben illuminata.
5. Tenere gli astanti fuori dall'area durante l'assemblea.
6. Questa è un'attrezzatura, non un giocattolo, deve essere utilizzata sotto la guida di un professionale. Non permettere ai bambini e agli animali domestici di giocare da soli o di avvicinarsi a questo articolo.
7. Utilizzare solo come previsto. Non sedersi o stare in piedi sul prodotto.
8. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.
9. Non utilizzare l'unità per scopi diversi da quelli indicati.
10. Non utilizzarlo per scopi commerciali.
11. Non pulirlo con materiali abrasivi.
12. Non lasciarlo mai incustodito durante l'uso.
13. L'urina e le feci degli animali domestici possono danneggiare il prodotto, tenerli lontani.
14. Non posizionare il prodotto sopra o vicino a fonti di aria calda, fornelli elettrici o caloriferi.

AVVERTIMENTO:

Le avvertenze, le precauzioni e le istruzioni discusse in queste istruzioni o situazioni che potrebbe verificarsi. Deve essere compreso dall'operatore che il buon senso e attenzione sono fattori che non possono essere incorporati in questo prodotto, ma devono essere forniti da l'operatore.

1. Mantenere pulita l'area di lavoro. Un'area disordinata può causare infortuni.
2. Osservare le condizioni dell'area di lavoro. Non utilizzare macchine o utensili elettrici in ambienti umidi o

luoghi umidi. Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non utilizzare

utensili elettrici in presenza di gas o liquidi infiammabili.

1. Tenere lontani i bambini. I bambini non devono mai essere ammessi nell'area di lavoro. Non lasciare

maneggiare macchinari, utensili o prolunghe.

1. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli utensili devono essere conservati in un luogo asciutto per

inibire la ruggine. Chiudere sempre a chiave gli utensili e tenerli fuori dalla portata dei bambini.

1. Non forzare l'utensile. Farà il lavoro meglio e in modo più sicuro alla velocità per cui lo fa.

era previsto. Non utilizzare in allegati appropriati nel tentativo di superare il

capacità dell'utensile.

1. Utilizzare lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o un accessorio

per fare il lavoro di un grande utensile industriale. Non usare un utensile per uno scopo per cui è

non era previsto.

1. Vestiti in modo appropriato. Non indossare abiti larghi o gioielli perché potrebbero impigliarsi

parti mobili. Indumenti protettivi, elettricamente non conduttivi e antiscivolo

si raccomandano calzature adatte durante il lavoro. Indossare una copertura restrittiva per contenere i capelli

capelli lunghi.

1. Utilizzare protezioni per occhi e orecchie. Indossare sempre occhiali di sicurezza antiurto approvati ISO.

Indossare una visiera completa se si producono limature di metallo o trucioli di legno. Indossare un

maschera antipolvere o respiratore approvati ISO quando si lavora in prossimità di metallo e sostanze chimiche

polveri e nebbie.

1. Non sporgerti troppo. Mantieni sempre un appoggio e un equilibrio adeguati. Non sporgerti

sopra o attraverso la macchina in funzione.

1. Mantieni gli utensili con cura. Mantieni gli utensili affilati e puliti per un uso migliore e più sicuro.

prestazioni. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori.

Le maniglie devono essere sempre pulite, asciutte e prive di olio e grasso.

1. Resta vigile. Guarda cosa stai facendo; usa il buon senso. Non azionare alcun

strumento quando sei stanco.

SALVA QUESTE ISTRUZIONI

Modello	YG-20
Ingresso	120V 60Hz	220 -240V 50Hz
Energia	135W	152W
Diametro di taglio	ÿ1-20mm	ÿ1-20mm
Lunghezza ditaglio	0,1ÿ99999mm	0,1ÿ99999mm

DESCRIZIONE FUNZIONALE

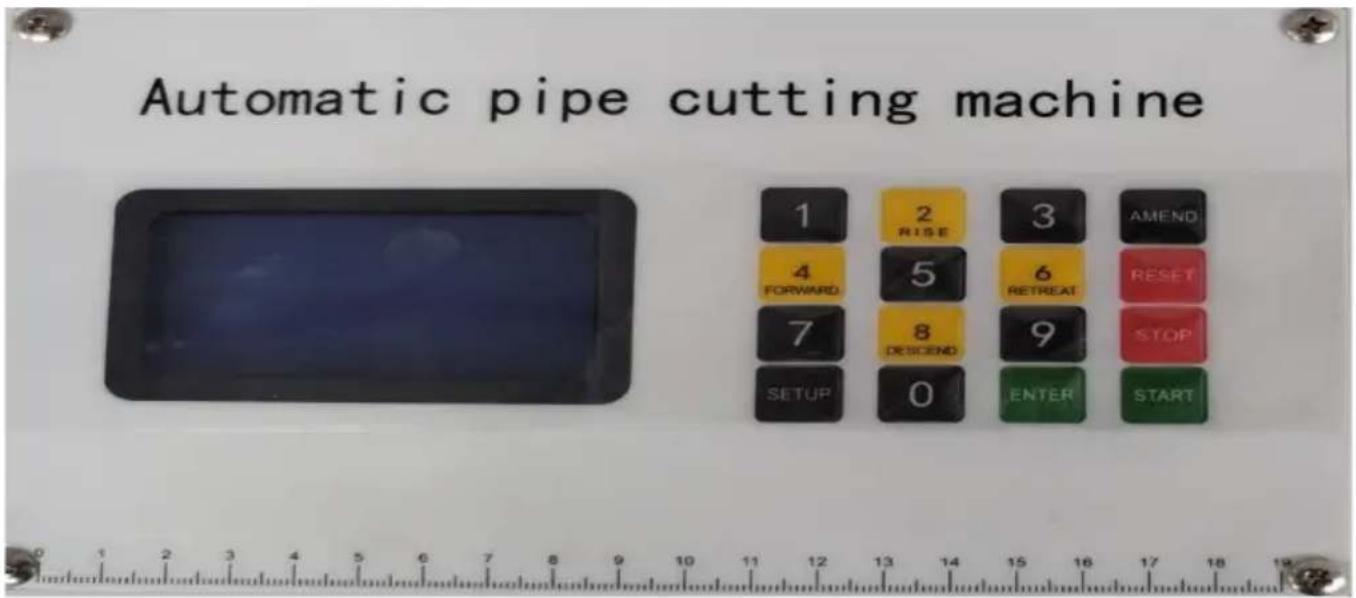

Istruzioni per la tastiera

Modalità pressione singola:

Tasto n.4: avanzamento rulli

Tasto n.6: retroalimentazione

Tasto n. 2: controllo sollevamento fresa

Tasto n. 8: controllo caduta fresa. Pressione prolungata

Tasto 0: è possibile cancellare l'output tagliato.

Tasto "Compensazione": a volte è possibile regolare la lunghezza del taglio e

la base fissa è 100.

Esempio: la "lunghezza" è impostata a 200 mm, il tubo tagliato effettivo è 199 mm, quindi la base di "compensazione" viene regolata a 101. Al contrario, la base di "compensazione" è regolata a 99.

Tasto "Reset": svuota in modo naturale il portacoltelli taglia un coltello resetta, oppure il coltello in stato di caduta può essere ripristinato naturalmente, tornando al livello più alto.

I tasti Stop e Start: letteralmente, agiscono insieme al tasto start stop aggiunto chiave.

Impostare i parametri come segue:

Premere il pulsante "Impostazioni" per accedere alla pagina delle impostazioni, impostare la lunghezza di taglio a 100mm, premere prima il tasto numerico 1000 (PS: premere il tasto direttamente salterà la virgola decimale), quindi premere il pulsante "conferma".

Premere il pulsante "Impostazioni" nella stessa interfaccia per abbassare, impostare i parametri uguali a quelli sopra.

Lunghezza di taglio: lunghezza totale del tubo di taglio, risolta a 0,1

Velocità di avanzamento: si riferisce alla velocità di alimentazione della macchina, più veloce è la velocità, minore è la coppia; 1-99 regolabile, a seconda dello spessore del tubo.

Velocità del coltello da taglio: si riferisce alla velocità di taglio del materiale, più veloce è la velocità, minore è la coppia; 1-99 regolabile, che può corrispondere alla velocità di alimentazione.

Impostazione batch: significa riavviare automaticamente il numero totale dopo un certo numero di pezzi in attesa in lotti.

Ritardo batch: si riferisce all'impostazione del tempo di attesa del batch. Impostazione dell'output: indica il numero totale di tagli richiesti.

Velocità di spostamento del punto di alimentazione: si riferisce alla velocità di ritorno dell'alimentazione manuale, impostazione convenzionale 10.

Velocità di ripristino del coltello da taglio: si riferisce alla velocità di ripristino automatico del telaio del coltello, impostazione convenzionale 50.

Profondità di taglio: si riferisce alla profondità del coltello, impostazione convenzionale 25, da regolare in base allo spessore del tubo.

Standby: si riferisce allo stato attuale dell'apparecchiatura,

generalmente noto come "standby".

Lunghezza: si riferisce alla lunghezza corrente impostata, in mm, da conservare con una virgola decimale.

Produzione: indica il numero di pezzi tagliati dall'attrezzatura.

CONSIDERAZIONI

1. Prima dell'uso, verificare la tensione di alimentazione e il collegamento del cavo di terra.
2. Per garantire la sicurezza, non utilizzare le mani o altri oggetti vicino al coltello durante il taglio.
3. Prima di effettuare qualsiasi regolazione, interrompere l'alimentazione per garantire la sicurezza.
4. Non rimuovere parti di ricambio, se non per la normale manutenzione.
5. Aggiungere l'olio una volta prima di iniziare.
6. Se l'utensile diventa smussato dopo un periodo di tempo, può essere utilizzato dopo la molatura del coltello in una smerigliatrice professionale. Il lavoro deve essere eseguito da un professionista.
7. In caso di difficoltà operative, contattateci, vi serviremo con tutto il cuore.

QUESTIONI CHE RICHIEDONO ATTENZIONE

1. Premere il pulsante di avanzamento e ritorno per regolare la velocità di avanzamento durante il funzionamento.
2. Quando l'output viene visualizzato sull'interfaccia, premere prima il pulsante di arresto, uscire dallo stato di prompt, quindi reimpostare per avviare.
3. Nello stato sospeso, premere avvio, quindi l'ultima camminata che non è stata completata, in stato di standby, premere avvio e una nuova taglierina di alimentazione.
4. Durante l'operazione, premere pausa e quindi premere avvio per continuare. Premere pausa due volte, quindi premere nuovamente Avvio per una nuova taglierina di alimentazione.

Informazioni FCC:

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbe annullare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B, conforme alla Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare danni

interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia

interferenze non si verificheranno in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, l'utente è incoraggiato a provare a correggere l'interferenza mediante una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.

• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
• Per assistenza, consultare il rivenditore o un tecnico radio.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu,

Shanghai 200000CN.

Unità 5 Albert Edward House, I padiglioni

Preston, Regno Unito

Azienda

Via Roma 9 Z2021, 76351

Supporto tecnico e certificato di garanzia
