Type de produit	Cintreuse hydraulique pour tuyaux
Marque	Vevor
Modèle	MR8081
Charge maximale	12 tonnes
Diamètre maximal du tuyau	51 mm (2 pouces)
Épaisseur de paroi admissible	Acier à faible teneur en carbone : 2-3 mm ; Aluminium : 2-4 mm
Angle de cintrage maximal	90°
Alimentation	Manuelle (pompage à l'aide de la poignée)
Type de vérin	Vérin bouteille hydraulique
Fonctions principales	Cintrer les tuyaux d'eau, conduits rigides, tuyaux galvanisés et autres tuyaux de gros calibre
Sécurité	Porter des lunettes de protection et des gants ; garder la zone de travail propre ; ne pas utiliser en milieu humide
Entretien	Purge d'air avant utilisation ; changer l'huile hydraulique tous les 3 ans ; nettoyer avec un détergent doux
Pièces détachées	Liste complète dans le manuel : matrices de pliage, vérin, rouleaux, ressorts, etc.
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur (UE)	E-CrossStu GmbH, Francfort-sur-le-Main
Importateur (UK)	YH CONSULTING LIMITÉE

FOIRE AUX QUESTIONS - MR8081 Vevor

Comment utiliser la cintreuse de tuyaux ?

Placez le tuyau entre la matrice et les rouleaux, serrez la soupape de décharge, puis pompez la poignée pour soulever le vérin et plier le tuyau. Une fois l'angle souhaité atteint, desserrez la soupape pour libérer le tuyau.

Comment purger l'air du système hydraulique ?

Avant la première utilisation, ouvrez la soupape de décharge, retirez le bouchon de remplissage, remplissez d'huile hydraulique, puis pompez plusieurs fois la poignée tout en appliquant une pression sur la selle. Refermez la soupape et testez le vérin.

Quel type de tuyaux puis-je cintrer ?

Cette cintreuse est conçue pour les conduites d'eau, les conduits rigides, les tuyaux galvanisés et autres tuyaux de gros calibre en acier à faible teneur en carbone ou en aluminium, avec une épaisseur de paroi de 2 à 4 mm.

Quel est le diamètre maximum de tuyau ?

Le diamètre maximal est de 51 mm (2 pouces) pour le modèle MR8081.

Comment changer l'huile hydraulique ?

Abaisser complètement le vérin, retirer le bouchon de remplissage, incliner la cintreuse pour vidanger l'huile usagée, puis remplir avec de l'huile hydraulique de haute qualité jusqu'à ce qu'elle commence à couler. Revissez le bouchon.

Quelles sont les précautions de sécurité ?

Portez toujours des lunettes de sécurité et des gants. Gardez la zone de travail propre et sèche. Ne portez pas de vêtements amples ou de bijoux. Tenez les enfants à l'écart. N'utilisez pas l'outil sous l'influence de drogues ou d'alcool.

Comment régler les rouleaux ?

Retirez les goupilles en R, faites glisser les barres à rouleaux hors des rouleaux, placez le tuyau sur la matrice pour déterminer la position des trous, puis réinsérez les barres avec les rouleaux et fixez avec les goupilles en R.

Quel est l'angle de cintrage maximum ?

La cintreuse permet de réaliser des cintrages jusqu'à un angle de 90°, en fonction de la position des rouleaux et de la course du vérin.

Que faire si le cric ne fonctionne pas correctement ?

Vérifiez le niveau d'huile et purgez l'air du système. Si le problème persiste, n'utilisez pas l'outil et faites-le réparer par un technicien qualifié.

Où trouver les pièces de rechange ?

La notice inclut une liste détaillée des pièces détachées avec références. Pour commander, contactez le service d'assistance technique via www.vevor.com/support.

MODE D'EMPLOI MR8081 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

CINTREUSE

MODÈLE : MR8080, MR8081

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

CINTREUSE

MODÈLE : MR8080, MR8081

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

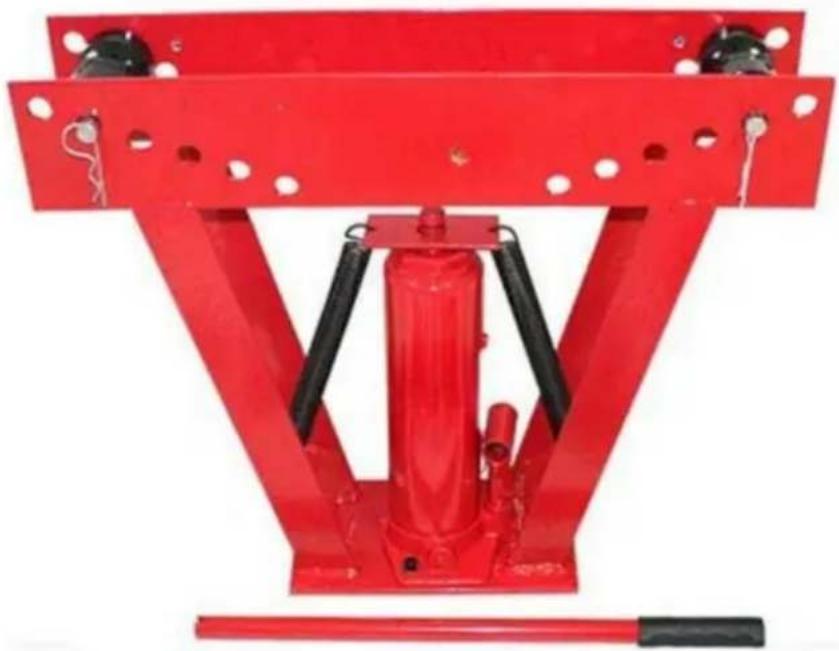

PROFIL DU PRODUIT

Cette cintreuse de tuyaux est conçue pour cintrer les conduites d'eau, les conduits rigides et les tuyaux de gros calibre.

tuyaux galvanisés utilisés dans les applications commerciales et autres types de tuyaux similaires.

MESURES DE SÉCURITÉ IMPORTANTES

Lisez le manuel d'instructions.

Avertissement - Assurez-vous de porter des protections pour les yeux lorsque vous utilisez ce produit.

Attention : assurez-vous de porter des gants lorsque vous utilisez ce produit.

1. Apprenez à connaître votre outil. Lisez attentivement ce manuel. Apprenez les applications et les limites, ainsi que les dangers potentiels spécifiques qui lui sont propres.
2. N'exposez pas l'outil à l'humidité. N'utilisez pas cet outil dans des endroits humides ou mouillés. Tenez-le à l'abri de la pluie.
3. Gardez la zone de travail propre et bien éclairée. Les zones de travail encombrées ou sombres favorisent les accidents.
4. Tenez les enfants à l'écart. Tous les enfants doivent être tenus à l'écart de la zone de travail.
5. N'utilisez pas cet outil si vous êtes sous l'influence de l'alcool ou de drogues, ou si vous vous sentez fatigué. Lisez les avertissements figurant sur les ordonnances pour déterminer si votre jugement ou vos réflexes sont affaiblis par la prise de drogues. En cas de doute, n'essayez pas d'opérer.
6. Utilisez un équipement de sécurité. Une protection oculaire doit être portée à tout moment lors de l'utilisation de cet outil. Utilisez des lunettes de sécurité approuvées par l'ANSI. Les lunettes de vue ordinaires ne sont pas des lunettes de sécurité. Un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque et une protection auditive doivent être utilisés dans des conditions appropriées.
7. Portez des vêtements appropriés et attachez vos cheveux. Les vêtements amples, les gants, les cravates, les bagues, les bracelets ou autres bijoux peuvent présenter un danger potentiel lors de l'utilisation de cet outil. Gardez tous les vêtements éloignés de l'outil.
8. Ne vous penchez pas trop. Gardez toujours une bonne position et un bon équilibre pendant l'utilisation de cet outil.
9. Ne forcez pas l'outil. Utilisez l'outil adapté à votre application. L'outil approprié fera le travail mieux et de manière plus sûre au rythme pour lequel il a été conçu.

Faire le travail mieux et de manière plus sûre au rythme pour lequel il a été conçu.

1. Tenir à l'écart des produits inflammables. Ne pas tenter d'utiliser cet outil à proximité de matériaux inflammables ou combustibles. Le non-respect peut entraîner des blessures graves ou la mort.
2. Gardez les mains éloignées des pièces mobiles.
3. Rangez les outils inutilisés hors de portée des enfants et des personnes non formées. Les outils peuvent être dangereux entre les mains d'utilisateurs non formés.
4. Ne dépassez jamais la charge nominale du cric (voir spécifications).
5. Inspectez toujours le cric avant de l'utiliser. Assurez-vous que toutes les pièces sont en bon état et fonctionnent bien, que les roues sont saines et ne présentent aucune fissure ou distorsion apparente. En cas de doute, ne pas utiliser.
6. Assurez-vous que le cric repose sur une base plane et solide et qu'il n'y a pas de risque de glissement lors de son utilisation.

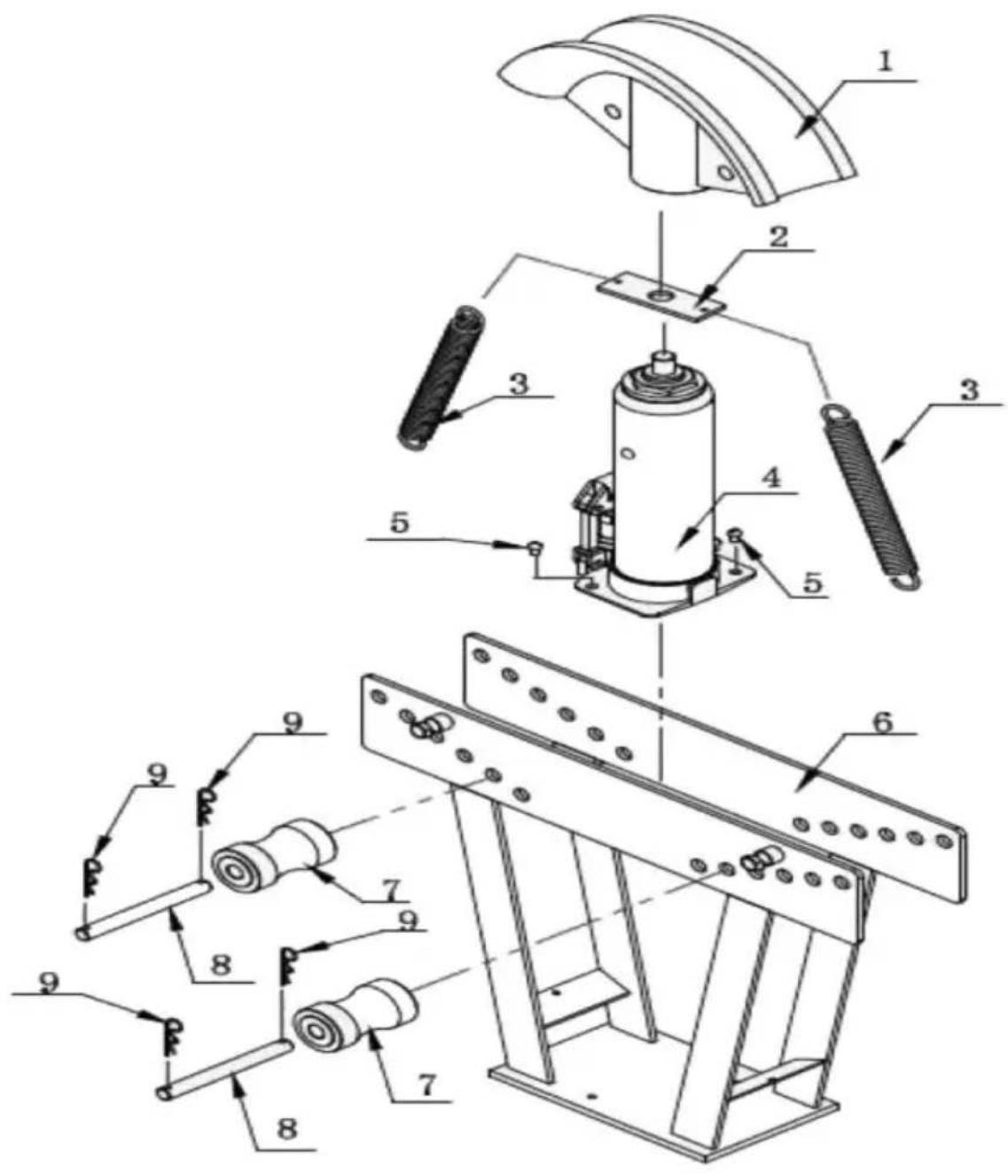

DÉPANNAGE ET PIÈCES

RÉFÉRENCE		DESCRIPTION QTÉ		PARTIENON	DESCRIPTION QTÉ
1	12T	Matrice de pliage	6	5	Boulon 8*16	2
	16T	Matrice de pliage	8	6	Cadre	1
2		Bloc ressort de tension	1	7	Rouleau	2
3		Printemps	2	8	Goupille à rouleau	2
4		Cric bouteille	1	9	Broche R	4

RÉFÉRENCE	DESCRIPTION QTÉ	RÉFÉRENCE	DESCRIPTION QTÉ
1	Capuchon	1	15	Noyau de pompe
2	Bague rectangulaire	1	16	Joint torique
3	Joint torique	1	17	Rondelle fendue
4	Tige de piston	1	18	Corps de pompe
5	Piston	1	19	Pompe laveuse
6	Joint torique	1	20	Niveau de la soupape de décharge
7	Lave-bol	1	21	Bague rectangulaire
8	Cylindre	1	22	Douille de poignée
9	Rondelle cylindrique	1	23	Bielle
10	Manteau	1	24	Épingle
11	Bouchon d'huile	1	25	Broche en fil d'acier
12	Anneau trapézoïdal	1	26	Poignée
13	Bille cylindrique	3	27	Tuyau d'aspiration d'huile
14	Base	1

Modèle		MR8081MR8080
Charge maximale :	12 tonnes	16tonne
Diamètre maximal du tuyau	51 mm (2 po)	75 mm (3 po)
Épaisseur de la paroi du tuyau	Acier à faible teneur en carbone : 2-3 mm ; Aluminium : 2-4 mm

ASSEMBLAGE

1. Fixez le cric bouteille au cadre à l'aide de deux boulons hexagonaux (M10*25);

(Remarque : le MR8080 peut ignorer cette étape)

1. Placez la matrice de pliage sur la tête du cric. PURGE D'AIR DU SYSTÈME :

Avant d'utiliser votre cintreuse de tuyaux, assurez-vous qu'il n'y a pas d'air emprisonné dans le système hydraulique.

1. Soulevez complètement le vérin du cric à l'aide de la poignée.
2. Ouvrez la soupape de décharge du cric en la tournant dans le sens inverse des aiguilles d'une montre.
3. Appuyez sur le vérin jusqu'à ce qu'il soit complètement inséré dans le cric.

Cela devrait pousser tout l'air hors du système.

1. Continuez à appuyer sur le haut du vérin tout en fermant la soupape de décharge.
2. Répétez si nécessaire.

OPÉRATION

Lisez l'intégralité de la section Informations importantes sur la sécurité au début de ce document.

manuel comprenant tout le texte sous les sous-titres avant la configuration ou l'utilisation de ce

produit.

Inspectez l'outil avant utilisation, à la recherche de pièces endommagées, desserrées ou manquantes. Si des pièces sont manquantes,

Si des problèmes sont détectés, n'utilisez pas l'outil jusqu'à ce qu'il soit réparé.

Purge du cric bouteille :

IMPORTANT ! Avant la première utilisation, vérifiez le niveau d'huile hydraulique du cric.

Ensuite, testez soigneusement le cric pour vous assurer de son bon fonctionnement avant de l'utiliser réellement.

Si le cric ne fonctionne pas correctement, purgez l'excès d'air de son système hydraulique comme suit :

1. Ouvrez la soupape de décharge.
2. Retirez le bouchon de remplissage d'huile et remplissez le cric de liquide hydraulique jusqu'au niveau maximum.
3. Appliquez une pression sur la selle et pompez rapidement la poignée plusieurs fois.
4. Vérifiez l'orifice de remplissage d'huile et, si nécessaire, remplissez-le avec de l'huile hydraulique.
5. Remettez le bouchon de remplissage d'huile et fermez la soupape de décharge.
6. Testez le cric plusieurs fois pour vous assurer de son bon fonctionnement avant de le mettre en service. Si, après la purge, le cric ne semble toujours pas fonctionner correctement, n'utilisez pas le cric jusqu'à ce qu'il soit réparé par un technicien de service qualifié.

Configuration de l'outil :

Remarque : la cintreuse de tuyaux est conçue pour cintrer les tuyaux d'eau et les tuyaux de gros calibre, comme le tuyau galvanisé.

Lors du pliage de conduits ou de tuyaux à parois minces, vous pouvez rencontrer des problèmes de plis ou de déformations.

Pour limiter ce problème, remplissez le tuyau de sable et bouchez les deux extrémités avant le pliage.

1. Utilisez toujours cette cintreuse de tuyaux avec le cric en position verticale. Assurez-vous qu'il y a de la place sur tous les côtés de la cintreuse pour la longueur du tuyau que vous avez l'intention de plier.
2. Placez l'appareil sur une surface solide, plane et de niveau capable de supporter le poids de la cintreuse de tuyaux, des tuyaux et de tous les autres outils et accessoires.

La cintreuse de tubes doit toujours être fixée ou boulonnée à l'établi lorsqu'elle est utilisée avec un établi.

1. Sélectionnez la matrice de cintrage qui correspond à la taille du tuyau que vous souhaitez cintrer. Chaque matrice est estampillée avec la taille du tube. Placez la matrice de cintrage sélectionnée sur le cric bouteille.
2. Les rouleaux doivent être ajustés de manière à ce que le haut du tuyau à cintrer repose contre le fond des rouleaux. Le tuyau peut être plié d'une courbe jusqu'à un angle de 90°, en fonction de la position des rouleaux et du niveau de la selle du cric bouteille avant l'opération. Pour régler les rouleaux :

a. Retirez les goupilles en R des deux barres à rouleaux et faites glisser les barres à rouleaux hors des rouleaux, puis retirez les rouleaux du cadre. b. Placez le tube à plier sur la matrice et notez les trous dans le cadre

où vous devez placer les rouleaux pour que le haut du tuyau repose sur le bas des rouleaux. c. Retirez le tuyau. d. Maintenez

l'un des rouleaux sur le trou choisi et faites glisser une barre à rouleaux

à travers le trou à l'avant du cadre, le rouleau et le trou à l'arrière du cadre. e. Verrouillez en place avec une goupille en R.

f. Répétez les étapes d. et e. avec le rouleau, la barre à rouleaux et la goupille en R restants.

Instructions générales d'utilisation :

1. Faites glisser le tuyau que vous souhaitez cintrer à travers la cintreuse de tuyaux, entre la matrice et les rouleaux. Remarque : vous souhaiterez peut-être d'abord vous entraîner à utiliser la cintreuse de tuyaux sur des chutes de matériel.
2. À l'aide de l'extrémité fendue de la poignée, serrez (dans le sens des aiguilles d'une montre) la soupape de décharge sur le cric bouteille.
3. Insérez la poignée dans le manchon de la pompe et pompez-la de haut en bas pour soulever le cric bouteille et plier le tuyau.
4. Lorsque le tuyau a été plié à l'angle souhaité, retirez la poignée de la

Cric bouteille et utilisez-le pour desserrer (tournez dans le sens inverse des aiguilles d'une montre) la vis de libération de la soupape jusqu'à un tour complet. Cela libérera le tuyau de la cintreuse de tuyaux et vous permettra de le retirer soigneusement.

ENTRETIEN

1. Avant chaque utilisation, inspectez l'état général de la cintreuse. Vérifiez

pièces cassées, fissurées ou pliées, pièces desserrées ou manquantes et toute condition qui pourrait affecter le bon fonctionnement du produit. Si un problème survient, faites-le résoudre.

corrigé avant toute nouvelle utilisation. N'utilisez pas d'équipement endommagé.

1. Avant chaque utilisation, testez soigneusement le cric bouteille pour vous assurer de son bon fonctionnement avant son utilisation réelle. Si le cric bouteille ne semble pas fonctionner correctement, suivez les instructions de purge.
2. Changez l'huile hydraulique au moins une fois tous les trois ans. Pour changer l'huile hydraulique :

a. Avec le cric complètement abaissé, retirez le bouchon de remplissage

d'huile. b. Inclinez la cintreuse de tuyaux pour permettre à l'huile hydraulique usagée de s'écouler hors du boîtier complètement et éliminez l'huile hydraulique usagée conformément aux réglementations locales.

règlements.

c. Remplissez complètement le boîtier avec une huile pour cric hydraulique de haute qualité (non incluse) jusqu'à ce que l'huile commence à s'écouler du trou de remplissage d'huile. d. Ensuite, réinstallez le bouchon de remplissage d'huile. 4. Nettoyez avec un chiffon propre en utilisant un détergent ou un solvant doux et essuyez. Ensuite, rangez la cintreuse de tuyaux dans un endroit sûr et sec, en position verticale, hors de portée des enfants et autres personnes non autorisées.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie

électronique www.vevor.com/support
