Produkttyp	Hydraulisk rörbockare
Märke	Vevor
Modell	MR8081
Maximal belastning	12 ton
Maximal rördiameter	51 mm (2 tum)
Tillåten väggtjocklek	Lågkolstål: 2-3 mm; Aluminium: 2-4 mm
Maximal bockningsvinkel	90°
Drift	Manuell (pumpning med handtaget)
Cylindertyp	Hydraulisk flaskcylinder
Huvudfunktioner	Bocka vattenrör, stela ledningar, galvaniserade rör och andra grova rör
Säkerhet	Använd skyddsglasögon och handskar; håll arbetsområdet rent; använd inte i fuktig miljö
Underhåll	Lufta innan användning; byt hydraulolja var 3:e år; rengör med milt rengöringsmedel
Reservdelar	Fullständig lista i manualen: bockningsmallar, cylinder, rullar, fjädrar, etc.
Garanti	Elektroniskt garantibevis finns på www.vevor.com/support
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina
Importör (EU)	E-CrossStu GmbH, Frankfurt am Main
Importör (Storbritannien)	YH CONSULTING LIMITED

Vanliga frågor - MR8081 Vevor

Hur använder jag rörbockaren?

Placera röret mellan mallen och rullarna, dra åt avlastningsventilen, pumpa sedan handtaget för att lyfta cylindern och bocka röret. När önskad vinkel uppnåtts, lossa ventilen för att frigöra röret.

Hur luftar man hydraulsystemet?

Före första användning, öppna avlastningsventilen, ta bort påfyllningslocket, fyll på hydraulolja, pumpa sedan handtaget flera gånger samtidigt som du trycker på sadeln. Stäng ventilen och testa cylindern.

Vilken typ av rör kan jag bocka?

Denna bockare är designad för vattenrör, stela ledningar, galvaniserade rör och andra grova rör av lågkolstål eller aluminium, med en väggtjocklek på 2-4 mm.

Vad är maximal rördiameter?

Maximal diameter är 51 mm (2 tum) för modell MR8081.

Hur byter man hydraulolja?

Sänk cylindern helt, ta bort påfyllningslocket, luta bockaren för att tömma gammal olja, fyll sedan med högkvalitativ hydraulolja tills den börjar rinna. Skruva tillbaka locket.

Vilka säkerhetsåtgärder finns?

Använd alltid skyddsglasögon och handskar. Håll arbetsområdet rent och torrt. Bär inte lösa kläder eller smycken. Håll barn borta. Använd inte verktyget under påverkan av droger eller alkohol.

Hur justerar man rullarna?

Ta bort R-stiften, skjut rullstängerna ur rullarna, placera röret på mallen för att bestämma hålpositionen, sätt sedan tillbaka stängerna med rullarna och fäst med R-stiften.

Vad är maximal bockningsvinkel?

Bockaren kan utföra bockningar upp till en vinkel på 90°, beroende på rullarnas position och cylinderns slaglängd.

Vad gör jag om domkraften inte fungerar korrekt?

Kontrollera oljenivån och lufta systemet. Om problemet kvarstår, använd inte verktyget och låt en kvalificerad tekniker reparera det.

Var hittar jag reservdelar?

Instruktionen innehåller en detaljerad lista över reservdelar med referenser. För beställning, kontakta teknisk support via www.vevor.com/support.

BRUKSANVISNING MR8081 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

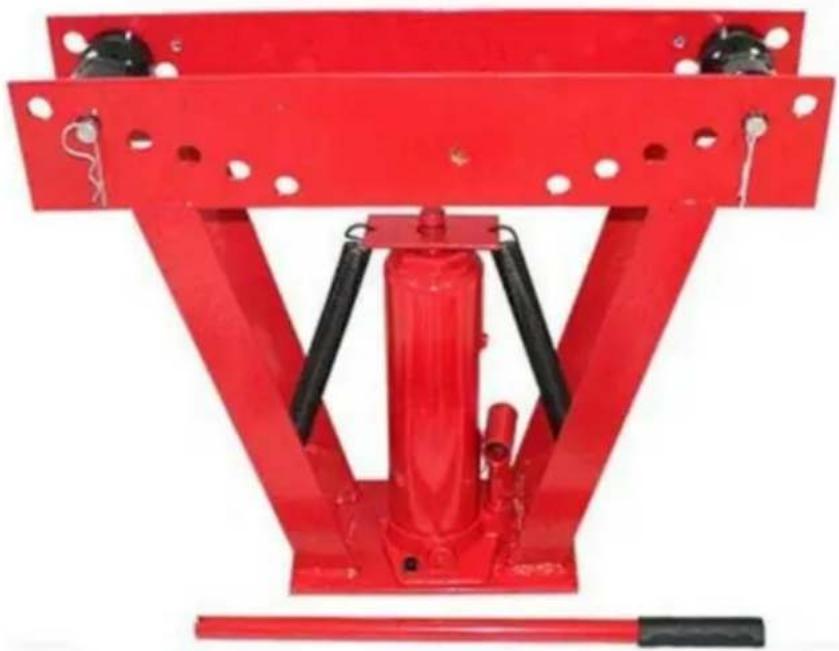

BENDER

MODELL: MR8080, MR8081

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BENDER

MODELL: MR8080, MR8081

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

PRODUKTPROFIL

Denna rörbockare är designad för att böja vattenrör, styv ledning, tunga

galvaniserade rör som används i kommersiella applikationer och andra liknande typer av rör.

VIKTIGA SÄKERHETSÅTGÄRDER

Läs bruksanvisningen.

Varning: Var noga med att bära ögonskydd när du använder denna produkt.

Varning: Se till att bära handskar när du använder denna produkt.

1. Känn ditt verktyg. Läs denna manual noggrant. Lär dig verktygets applikationer och begränsningar, såväl som specifika potentiella faror som är speciella för den.
2. Utsätt inte verktyget för fukt. Använd inte detta verktyg på fuktiga eller våta platser. Håll dig borta från regn.
3. Håll arbetsområdet rent och väl upplyst. Röriga eller mörka arbetsområden leder till olyckor.
4. Håll barn borta. Alla barn ska hållas borta från arbetsområdet.
5. Använd inte detta verktyg om du är påverkad av alkohol eller droger eller känner dig trött. Läs varningsetiketter på recept för att avgöra om ditt omdöme eller dina reflexer är nedsatta när du tar droger. Om det finns några tvivel, försök inte att arbeta.
6. Använd säkerhetsutrustning. Ögonskydd ska alltid användas när du använder detta verktyg. Använd ANSI-godkända skyddsglasögon. Vardagsglasögon är inte skyddsglasögon. Dammmask, halkfria skyddsskor, hjälm och hörselskydd bör användas under lämpliga förhållanden.
7. Bär lämpliga kläder och knyt upp löst hår. Lösa kläder, handskar, slipsar, ringar, armband eller andra smycken kan utgöra en potentiell fara vid användning av detta verktyg. Håll alla kläder borta från verktyget.
8. Räck inte för mycket. Håll alltid rätt fotfäste och balans när du arbetar med detta verktyg.
9. Tvinga inte verktyget. Använd rätt verktyg för din applikation. Rätt verktyg kommer

göra jobbet bättre och säkrare i den takt som den designades för.

1. Förvaras åtskilt från brandfarliga ämnen. Försök inte använda detta verktyg i närheten av brandfarligt material eller brännbart. Underlåtenhet att följa kan orsaka allvarlig skada eller död.
2. Håll händerna borta från rörliga delar.
3. Förvara inaktiva verktyg utom räckhåll för barn och otränade personer. Verktyg kan vara farliga i händerna på outbildade användare.
4. Överskrid aldrig den nominella belastningen för domkraften (se specifikationer).
5. Inspektera alltid domkraften före användning. Se till att alla delar är i gott skick och fungerar smidigt, att hjulen är hela och att inga sprickor eller deformationer är synliga. Om du är osäker, använd den inte.
6. Se till att domkraften står på en jämn och stabil yta, och att det inte finns någon risk att den glider under användning.

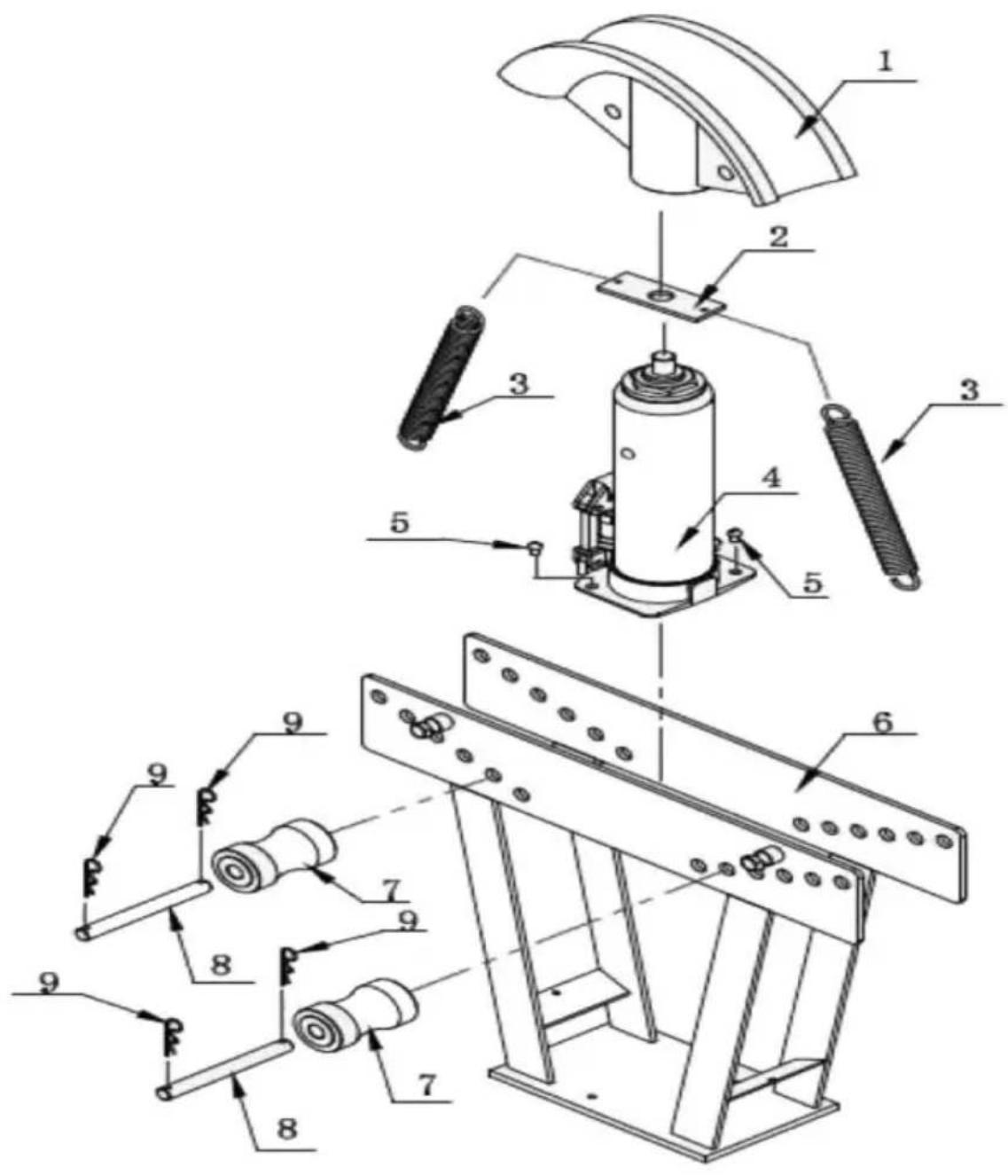

UPPSTÄLLNING OCH DELAR

DEL NR BESKRIVNING ANTAL				DELINGA	BESKRIVNING ANTAL
1	12T	Böjningsmatris	6	5	Bult 8*16	2
	16T	Böjningsmatris	8	6	Ram	1
2		Spännfjäderblock	1	7	Roller	2
3		Fjädra	2	8	Rullstift	2
4		Flaskjack	1	9	R stift	4

1. Fäst flaskdomkraften på ramen med två sexkantsbultar (M10*25); (Obs: MR8080 kan hoppa över detta steg)
2. Placera böjdynan på domkraftens huvud. SYSTEM LUFTSPELNING:

Innan du använder din rörbockare, se till att det inte finns någon luft i hydraulsystemet.

1. Lyft upp kolven på domkraften helt med hjälp av handtaget.
2. Öppna utlösningsventilen på domkraften genom att vrida den moturs.
3. Tryck ned kolven tills den går hela vägen tillbaka in i domkraften. Detta ska trycka ut all luft ur systemet.
4. Fortsätt att trycka ned på kolvens ovansida samtidigt som du stänger frigöringsventilen.
5. Upprepa om det behövs.

DRIFT

Läs hela avsnittet Viktig säkerhetsinformation i början av detta

manual inklusive all text under underrubriker däri innan installation eller användning av denna produkt.

Inspektera verktyget före användning, leta efter skadade, lösa och saknade delar. Om någon problem har hittats, använd inte verktyget förrän det har reparerats.

Blöda flaskjacket:

VIKTIGT! Innan första användning, kontrollera att hydrauloljenivån är korrekt i domkraften.

Testa sedan domkraften noggrant för korrekt funktion innan den faktiskt används. Om

Domkraften fungerar inte som den ska, släpp ut överflödig luft från dess hydraulsystem enligt följande:

1. Öppna utlösningsventilen.
2. Ta bort Oil-påfyllningspluggen och fyll domkraften med hydraulvätska till full nivå.
3. Tryck på sadeln och pumpa handtaget snabbt flera gånger.
4. Kontrollera oljepåfyllningshålet och fyll vid behov på oljepåfyllningshålet med hydraulik olja.
5. Sätt tillbaka Oil-påfyllningspluggen och stäng utlösningsventilen
6. Testa domkraften flera gånger för korrekt funktion innan den tas i bruk. Om, efter blöder, jacken verkar fortfarande inte fungera korrekt, använd inte domkraften tills den har reparerats av en kvalificerad servicetekniker

Verktygsinställning:

Obs: Pipe Bender är utformad för att böja vattenrör och tunga mätare galvaniserat rör.

När du böjer ledning eller tunnväggigt rör kan du få problem med veck eller veck.

För att hjälpa till att begränsa problemet, fyll röret med sand och täpp till båda ändarna innan böjning.

1. Använd alltid denna rörböjare med domkraften i upprätt läge. Se till att det finns plats på alla sidor om rörbockaren för rörets längd du tänker böja.
2. Placera enheten på en solid, plan yta som kan stödja vikten av rörböjaren, röret och alla andra verktyg och tillbehör. Rörböjaren ska alltid klämmas eller skruvas fast i arbetsbänken när den används med en arbetsbänk.
3. Välj den böjdyna som matchar storleken på röret du vill böja.

Varje stans är stämplad med rörstorleken. Placera den valda böjningsdynan på flaskjacket.

1. Rullarna måste justeras så att toppen av röret som ska böjas

vilar mot botten av rullarna. Rör kan böjas från en svag

kurva upp till en vinkel på 90 grader, beroende på rullarnas position och

nivån på flaskjackets sadel före användning. För att justera rullarna:

a. Ta bort R-stiften från de två rullstängerna och skjut rullstängerna

ut ur rullarna och ta bort rullarna från ramen. b. Placera röret som ska böjas

på dynan och notera hålen i ramen

där du behöver placera rullarna så att toppen av röret vilar på

botten av rullarna. c. Ta bort röret. d. Håll en av rullarna

över det valda hålet och skjut en rullstång

genom hålet på framsidan av ramen, rullen och hålet i

baksidan av ramen. e. Lås på plats med en R-stift.

f. Upprepa d. och e. med återstående rullar, rullstång och R-stift.

Allmänna bruksanvisningar:

1. Skjut röret du vill böja genom rörbockaren, mellan dynan och

rullarna. Obs: Du kanske vill först öva på att använda rörbockaren på skrotmaterial.

1. Använd den slitsade änden av handtaget och dra åt (medurs) frigöringsventilen på flaskjacken.
2. Sätt in handtaget i pumphylsan och pumpa det upp och ner för att höja

flaskjacken och böj röret.

1. När röret har böjts till önskad vinkel, ta bort handtaget från

Flaska domkraften och använd den för att lossa (vrid moturs) ventilfrigöringsskruven

upp till ett helt varv. Detta kommer att frigöra röret från rörbockaren och gör att du kan

ta försiktigt bort den.

UNDERHÅLL

1. Inspektera rörbockarens allmänna skick före varje användning. Kolla efter

trasiga, spruckna eller böjda delar, lösa eller saknade delar och alla tillstånd som kan

påverka produktens korrekta funktion. Om ett problem uppstår, ska problemet

korrigeras innan vidare användning. Använd inte skadad utrustning.

1. Före varje användning, testa flaskjacket noggrant för korrekt funktion innan det används i faktisk användning. Om flaskjacket inte verkar fungera korrekt, följ blödningsinstruktionerna.
2. Byt hydraulolja minst en gång vart tredje år. För att ändra hydraulolja: a.

Med domkraften helt nedsänkt, ta bort oljepåfyllningspluggen. b.

Tippa rörbockaren så att den gamla hydrauloljan kan rinna ut ur huset fullständigt och kassera den gamla hydrauloljan i enlighet med lokala föreskrifter.

c. Fyll huset helt med en hydraulisk domkraftsolja av hög kvalitet (ingår ej) tills oljan precis börjar rinna ut ur oljepåfyllningshålet. d. Sätt sedan tillbaka oljepåfyllningspluggen. 4. Rengör med en ren trasa med rengöringsmedel eller milt lösningsmedel och torka torrt. Förvara sedan rörbockaren på en säker, torr plats, i upprätt läge, utom räckhåll för barn och andra obehöriga.
