GEBRUIKSAANWIJZING MR8081 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

BUIGER

MODEL: MR8080ÿMR8081

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

PRODUCTPROFIEL

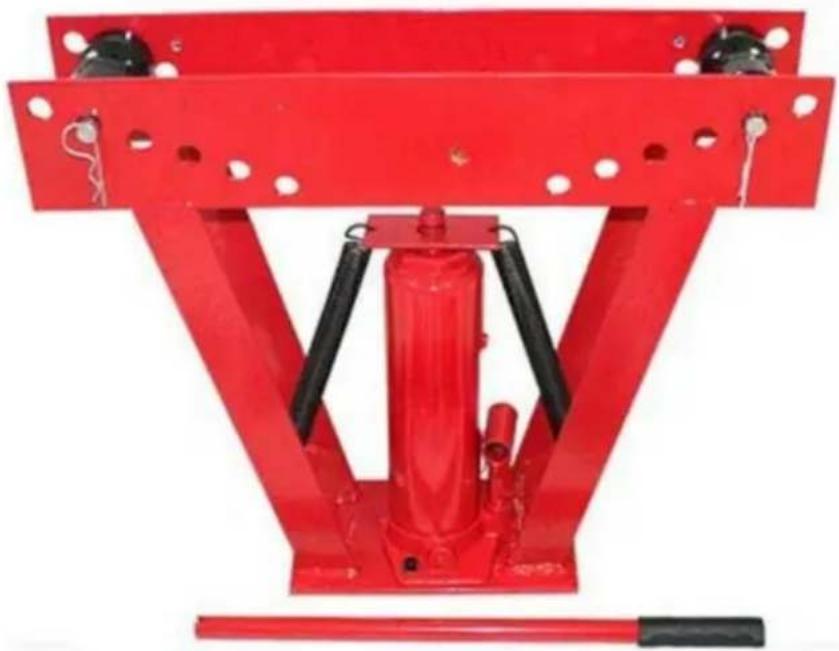

Deze pijpenbuiger is ontworpen om waterleidingen, stijve buizen en dikke buizen te buigen.

gegalvaniseerde buizen die in commerciële toepassingen worden gebruikt, en andere soortgelijke soorten buizen.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees de gebruiksaanwijzing.

Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.

Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

1. Ken uw gereedschap. Lees deze handleiding zorgvuldig. Leer de toepassingen van het gereedschap en beperkingen, evenals specifieke potentiële gevaren die daaraan eigen zijn.
2. Stel het gereedschap niet bloot aan vocht. Gebruik dit gereedschap niet op vochtige of natte locaties.
   Beschermen tegen regen.
3. Houd de werkplek schoon en goed schoon. Rommelige of donkere werkplekken zijn een uitnodiging voor ongelukken.
4. Houd kinderen uit de buurt. Alle kinderen moeten uit de buurt van het werkgebied worden gehouden.
5. Gebruik dit gereedschap niet als u onder invloed bent van alcohol of drugs, of als u zich moe voelt.
   Lees de waarschuwingslabels op recepten om te bepalen of uw oordeelsvermogen of reflexen in orde zijn. verzwakt tijdens het gebruik van drugs. Als er enige twijfel is, probeer dan niet te opereren.
6. Gebruik veiligheidsuitrusting. Oogbescherming moet te allen tijde worden gedragen wanneer deze tool bedienen. Gebruik een ANSI-goedgekeurde veiligheidsbril. Een alledaagse bril is geen veiligheidsbril. Stofmasker, antislip veiligheidsschoenen, helm en gehoorbescherming
   Bescherming moet worden gebruikt in passende omstandigheden.
7. Draag geschikte kleding en houd los haar tegen. Losse kleding, handschoenen, stropdassen, ringen, armbanden of andere sieraden kunnen een potentieel gevaar vormen bij het bedienen van dit gereedschap. Houd alle kleding uit de buurt van het gereedschap.
8. Reik niet te ver. Zorg dat u altijd de juiste voet en evenwicht heeft tijdens het bedienen dit gereedschap.
9. Forceer het gereedschap niet. Gebruik het juiste gereedschap voor uw toepassing. Het juiste gereedschap zal

het werk beter en veiliger doen, in het tempo waarvoor het is ontworpen.

1. Houd uit de buurt van ontvlambare stoffen. Probeer dit gereedschap niet in de buurt van ontvlambare materialen brandbare stoffen. Het niet naleven hiervan kan ernstig letsel of dood.
2. Houd uw handen uit de buurt van bewegende delen.
3. Berg ongebruikte gereedschappen op buiten het bereik van kinderen en ongetrainde personen. Gereedschappen kunnen gevaarlijk zijn in de handen van ongetrainde gebruikers.
4. Overschrijd nooit de nominale belasting van de krik (zie specificaties).
5. Controleer de krik altijd voor gebruik. Zorg ervoor dat alle onderdelen in goede staat zijn. staat en soepel werkend, de wielen zijn gezond en dat er geen scheuren of vervorming is duidelijk. Bij twijfel niet gebruiken.
6. Zorg ervoor dat de krik op een vlakke en stevige ondergrond staat en dat er geen kans dat het wegglijdt tijdens gebruik.

STORINGEN EN ONDERDELEN

ONDERDEELNUMMER OMSCHRIJVING HOEVEELHEID			DEEL NEE	OMSCHRIJVING HOEVEELHEID
1	12T	Buigmatrijs	6	5	Bout 8*16
	16T	Buigmatrijs	8	6	Kader
2		Trekveerblok	1	7	Rol
3		Lente	2	8	Rolpen
4		Fles krik	1	9	R-pin

1. Bevestig de krik aan het frame met twee zeskantbouten (M10*25);
   (Opmerkingen: MR8080 kan deze stap overslaan)
2. Plaats de buigmatrijs op de kop van de krik. SYSTE EMLUCHTZUIVERING:
   Voordat u uw pijpenbuiger bedient, moet u ervoor zorgen dat er geen lucht in de pijpenbuiger zit. hydraulisch systeem.
3. Til de cilinder van de krik volledig op met behulp van de handgreep.
4. Open het ontluchtingsventiel op de krik door het tegen de klok in te draaien
5. Duw de Ram naar beneden totdat deze helemaal terug in de krik zit. Dit moet alle lucht uit het systeem duwen.
6. Blijf op de bovenkant van de ram drukken terwijl u de Release sluit Ventiel.
7. Herhaal indien nodig.

WERKING

Lees het volledige gedeelte Belangrijke veiligheidsinformatie aan het begin van dit artikel.

handleiding inclusief alle tekst onder de subkoppen daarin vóór de installatie of het gebruik van deze product.

Controleer het gereedschap voor gebruik, kijk of er beschadigde, losse en ontbrekende onderdelen zijn.

Als er problemen worden gevonden, mag u het gereedschap niet gebruiken totdat het is gerepareerd.

Ontluchten van de fleskrik:

BELANGRIJK! Controleer voor het eerste gebruik of het hydraulische oliepeil in de krik correct is.

Test de Jack vervolgens grondig op een goede werking voordat u hem daadwerkelijk gebruikt. Als de Als de krik niet goed werkt, verwijder dan de overtollige lucht uit het hydraulische systeem als volgt:

1. Open het ontluchtingsventiel.
2. Verwijder de olievulplug en vul de krik met hydraulische vloeistof tot het volledige niveau.
3. Oefen druk uit op het zadel en pomp snel een aantal keer met de hendel.

4. Controleer de olievulopening en vul indien nodig de olievulopening bij met hydraulisch olie.

5. Plaats de vulplug terug en sluit het ontluchtingsventiel

6. Test de Jack meerdere keren op een goede werking voordat u hem in gebruik neemt. Als u na bloeden, de Jack lijkt nog steeds niet goed te werken, gebruik de Jack niet totdat het door een gekwalificeerde servicetechnicus is gerepareerd

Gereedschap instellen:

Let op: De pijpenbuiger is ontworpen om waterleidingen en dikke buizen te buigen. gegalvaniseerde buis.

Bij het buigen van buizen of dunwandige pijpen kunnen er problemen optreden met knikken of vouwen.

Om het probleem te beperken, vult u de buis met zand en sluit u beide uiteinden af voordat u de buis aansluit. buigen.

1. Gebruik deze pijpenbuiger altijd met de krik in de rechtopstaande positie. Zorg ervoor dat er aan alle kanten van de pijpenbuiger ruimte is voor de lengte van de pijp je van plan bent te buigen.

2. Plaats het apparaat op een stevig, vlak en horizontaal oppervlak dat de gewicht van de pijpenbuiger, pijpen en alle andere gereedschappen en accessoires. De De pijpenbuiger moet altijd aan de werkbank worden vastgeklemd of vastgeschroefd bij gebruik met een werkbank.

3. Selecteer de buigmatrijs die past bij de maat van de pijp die u wilt buigen.

Elke Die is gestempeld met de pijpmaat. Plaats de geselecteerde buig Die op de Bottle Jack.

1. De rollen moeten zo worden afgesteld dat de bovenkant van de te buigen buis rust tegen de onderkant van de Rollers. Pijp kan worden gebogen van een slijk bocht tot een hoek van 90 graden, afhankelijk van de positie van de rollen en de niveau van de Bottle Jack Saddle voor gebruik. Om de Rollers af te stellen:

a. Verwijder de R-pennen van de twee rolstangen en schuif de rolstangen uit de rollen en verwijder de rollen uit het frame. b. Plaats de te buigen buis op de matrijs en let op de gaten in het frame

waar u de rollen moet plaatsen zodat de bovenkant van de pijp op de onderkant van de rollen. c. Verwijder de pijp. d. Houd

een van de rollen boven het gekozen gat en schuif een rolstang

door het gat aan de voorkant van het frame, de rol en het gat in de achterkant van het frame. e. Vergrendel met een R-pin.

f. Herhaal d. en e. met de resterende roller, rollerbar en R-pin.

Algemene gebruiksaanwijzing:

1. Schuif de pijp die u wilt buigen door de pijpenbuiger, tussen de matrijs en de Rollers. Let op: U kunt de Pipe Bender eerst op schrootmateriaal oefenen materiaal.

2. Draai met behulp van het gleufvormige uiteinde van de handgreep (met de klok mee) de ontluchtingsklep vast de Flessenkrik.

3. Steek de hendel in de pomphuls en pomp deze op en neer om de pomp omhoog te brengen. Krik de fles op en buig de pijp.

4. Wanneer de pijp in de gewenste hoek is gebogen, verwijdert u de handgreep van de Gebruik de krik om de klepontgrendelingsschroef los te draaien (tegen de klok in).

tot een volledige slag. Hierdoor komt de pijp los van de pijpenbuiger en kunt u verwijder het voorzichtig.

ONDERHOUD

1. Controleer voor elgebruik de algemene staat van de pijpenbuiger. Controleer op gebroken, gebarsten of verbogen onderdelen, losse of ontbrekende onderdelen en elke toestand die kan de juiste werking van het product beïnvloeden. Als er een probleem optreedt, laat het probleem dan oplossen

gecorrigeerd voor verder gebruik. Gebruik geen beschadigde apparatuur.

1. Test de Bottle Jack voor elk gebruik grondig op een goede werking voordat u hem in gebruik neemt. werkelijk gebruik. Als het lijkt alsof de fleskrik niet goed werkt, volg dan de instructies voor het ontluchten instructies.
2. Ververs de hydraulische olie ten minste eens in de drie jaar. Om de hydraulische

olie. a. Verwijder de olievulplug terwijl de krik volledig is neergelaten. b.

Kantel de pijpenbuiger zodat de oude hydraulische olie uit de behuizing kan lopen volledig en voer de oude hydraulische olie af volgens de plaatselijke voorschriften.

regelgeving

c. Vul de behuizing volledig met een hoogwaardige hydraulische krikolie (niet inbegrepen) totdat de olie net uit het olievulgat begint te stromen. d. Plaats vervolgens de olievulopening terug Plug.
4. Reinig met een schone doek met een detergent of mild oplosmiddel en veeg droog. Berg de Pipe Bender vervolgens op een veilige, droge plaats op, rechtopstaand, buiten bereik van kinderen en andere onbevoegde personen.
