Type de produit	Kit de lit escamotable (Murphy bed)
Marque	Vevor
Modèle	YFVFU244
Dimension du matelas compatible	1370 × 1900 mm (54 × 75 pouces)
Épaisseur du matelas recommandée	152–254 mm (6–10 pouces)
Poids maximal du matelas	25,85 kg (57 lb)
Capacité de charge maximale	408 kg (900 lb)
Dimensions intérieures de l'armoire	1504 × 388 × 1972 mm
Dimensions du cadre de lit	1947 × 1484 × 132 mm
Poids du cadre de lit	54 kg (118,8 lb)
Poids total (cadre + matelas)	79–82 kg (174–181 lb)
Matériaux principaux	Contreplaqué et bois massif
Fonction principale	Escamotable vertical : passage de la position verticale (rangement) à horizontale (lit)
Sécurité	Fixation murale obligatoire ; installation réservée aux adultes ; vérifications périodiques
Entretien et nettoyage	Nettoyer avec un chiffon humide ; vérifier régulièrement la stabilité et les fixations
Pièces détachées et réparabilité	Pièces disponibles sur demande auprès du fabricant ; réparation par personnel qualifié
Informations générales	Kit sans matelas ni meuble ; nécessite assemblage ; outils non fournis

FOIRE AUX QUESTIONS - YFVFU244 Vevor

Quelles sont les dimensions du matelas compatible ?

Le lit escamotable Vevor YFVFU244 est conçu pour un matelas de dimensions 1370 × 1900 mm (54 × 75 pouces), avec une épaisseur comprise entre 152 et 254 mm (6–10 pouces).

Quel est le poids maximum supporté par le lit ?

La capacité de charge maximale est de 900 lb (environ 408 kg), incluant le matelas et les occupants. Le matelas seul ne doit pas dépasser 57 lb (25,85 kg).

Le lit est-il livré avec le matelas et l'armoire ?

Non, le kit ne comprend que le mécanisme escamotable et les accessoires de montage. Le matelas et l'armoire doivent être fournis par l'utilisateur selon les dimensions indiquées.

Est-il nécessaire de fixer le lit au mur ?

Oui, il est impératif de fixer solidement l'armoire à un mur porteur avant d'utiliser le lit, conformément aux instructions de sécurité.

Puis-je installer le lit seul ?

L'installation est recommandée à deux personnes en raison du poids et de la complexité. Il est également conseillé de faire appel à un professionnel pour garantir la sécurité.

Quels outils sont nécessaires pour l'assemblage ?

Les outils de base incluent une perceuse électrique (réglée sur un couple faible), un tournevis, une clé, ainsi que de la colle à bois imperméable. Les vis et accessoires sont fournis.

Comment entretenir le mécanisme escamotable ?

Vérifiez régulièrement la tension des ressorts à gaz, l'état des roulements et la solidité des fixations. Nettoyez avec un chiffon doux et évitez les produits abrasifs.

Y a-t-il des précautions pour les enfants ?

Les enfants ne doivent pas utiliser le mécanisme pour ouvrir ou fermer le lit. Assurez-vous que l'installation est hors de portée des enfants et que le lit est correctement verrouillé en position rangement.

Quel type de bois est recommandé pour l'armoire ?

Le manuel préconise l'utilisation de contreplaqué de 1 pouce (25 mm) d'épaisseur pour l'armoire et de bois massif pour le cadre. Les dimensions exactes sont fournies dans la liste des paramètres.

Que faire si une pièce est manquante ou endommagée ?

Contactez le support technique Vevor via le site www.vevor.com/support pour obtenir des pièces de rechange. Conservez le certificat de garantie électronique.

MODE D'EMPLOI YFVFU244 Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Kit de lit escamotable

Modèle : YFVFU244.

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner de ne plus vous informer s'il y a des mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser le kit de lit escamotable. L'installation doit être effectuée par un adulte et les enfants ne doivent pas l'utiliser sans surveillance.
2. Veuillez installer complètement le kit de lit Murphy avant d'utiliser le lit, sinon cela pourrait causer de graves dommages aux personnes.
3. Vérifiez la stabilité et la sécurité du kit à intervalles réguliers et utilisez-le doit être arrêté immédiatement en cas de dommages ou de problèmes suspects.
4. Les enfants ne doivent pas utiliser le kit pour étaler ou ranger le lit, sinon ils pourraient être

blessés.

Merci beaucoup d'avoir choisi ce kit de lit Murphy.

S'il y a une différence entre la couleur de ce produit et l'image dans

le manuel d'instructions, veuillez vous référer à l'objet physique.

LISTE DES PARAMÈTRES

Modèle	YFVFU244
Modèles adaptés	Pleine verticale
Taille du matelas	L × L: 54 × 75 pouces (1 370 × 1 900 mm)
épaisseur du matelas	6-10 pouces (152-254 mm)
Poids maximum du matelas	57 livres (25,85 kg)

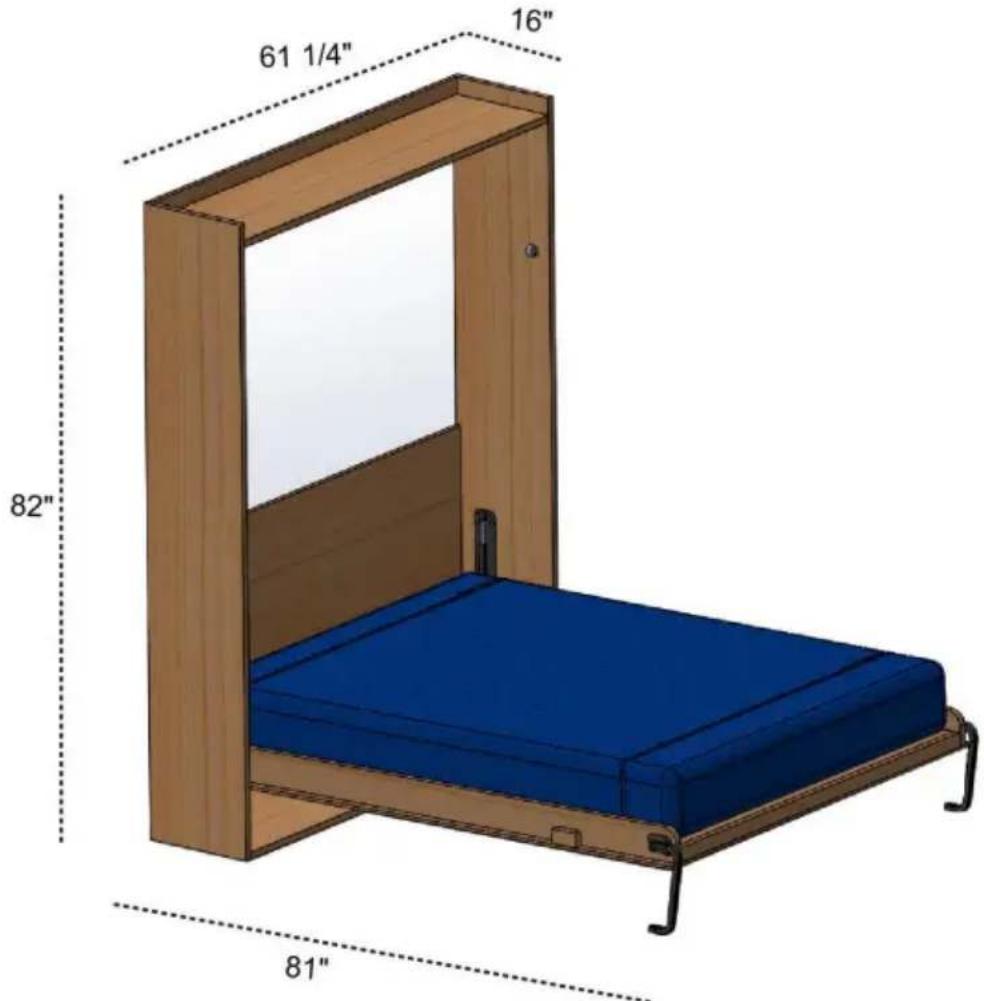

INSTRUCTIONS

Adéquation du kit de lit Murphy à la verticale complète

Remarque : Le kit de lit escamotable n'inclut pas le lit ni les armoires de lit, qui

doivent être équipés par les utilisateurs eux-mêmes.

Matelas complet standard

Poids maximum : 57 lbs

Profondeur maximale : 10

Capacité de poids maximale : 900 lb

1. Descriptif général

Utiliser

Le système de lit escamotable permet d'amener le sommier du lit de sa position verticale, positionné à l'intérieur du meuble, dans des positions horizontales, pour être utilisé comme lit de manière absolument simple et rapide, avec très peu d'efforts.

Avant d'utiliser le lit Murphy, l'utilisateur doit s'assurer de son bon état et du bon état de ses accessoires.

Avant d'utiliser le lit Murphy, l'utilisateur doit s'assurer que sur la surface de couchage il n'y a que le matelas et le linge de lit.

2. Sécurité

Norme de sécurité

Le respect des normes de sécurité permet à l'utilisateur de travailler de manière productive, sans danger pour lui-même ou pour autrui.

Il est interdit d'utiliser le produit sans aucun matelas sur la surface du sommier.

Il est interdit d'utiliser le lit pour un usage différent de celui décrit précédemment dans la section UTILISATION.

Une installation incorrecte ou non réalisée par des artisans spécialisés peut provoquer des décollements, des cassures ou des dysfonctionnements avec de possibles dommages à des personnes, des choses ou des animaux. Toutes les instructions données doivent être strictement observées.

Avant de commencer à utiliser le produit, les utilisateurs doivent être conscients de ses fonctions et de ses caractéristiques techniques, apprenez à travers une lecture précise et complète du présent guide de l'utilisateur.

Altération ou remplacement de parties du lit non autorisés.

L'utilisation d'accessoires ou de pièces de rechange autres que ceux commandés par le fournisseur peut présenter une utilisation non conforme et dangereuse du produit.

Il est strictement interdit de retirer tout dispositif de sécurité et protection (étiquettes) sur le plateau ; vérifier périodiquement la position fortuite sur le mécanisme de couvertures ou autre. Avant de commencer tout entretien, réparations ou nettoyage, l'opérateur doit avoir lu et compris toutes les instructions techniques et informations contenues dans ce guide. Tout entretien et réparation doit être effectué uniquement par du personnel qualifié.

! AVERTISSEMENT !!!

Ne placez jamais le produit à proximité d'une source de chaleur. Positionner et verrouiller le lit : le système doit être maintenu à l'écart de tout objet susceptible de gêner son mouvement. Les instructions et règles contenues dans ce manuel doivent être respectées.

Nous vous suggérons d'utiliser les matériaux ci-dessous pour les armoires en bois et le cadre de lit.

Des bâtons de bois

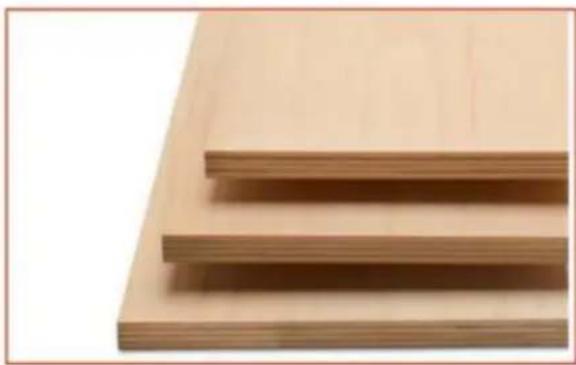

Feuille de contreplaqué

Armoire	1
	MatérielNombre	Dimension	IQTÉ	Important
1	Contreplaqué 1 pouce 2082*406*25 mm 2			Interne dimensions de armoire: 1504*388*1972 mm
2	Contreplaqué 1 pouce 1504*388*25mm	1
3	Contreplaqué 1 pouce 1504*406*25mm	1
4	3/4 pouce Contre-plaqué	1504*550*18mm	1
5	3/4 pouce Contre-plaqué	1504*250*18mm	1
Lit cadre	13 12 11 9
Matériau du nombre	Dimension	IQTÉ	Important
6	3/4 pouce bois	40*20*1330 millimètres	12	Poids du cadre de lit :54 kg (118,8 livres)Dimensions de cadre de lit :1947*1484*132mm
7	3/4 pouce bois	40*20*1897 millimètres2
8	1 pouceContre-plaqué	1947*120*25mm2
9	1 pouceContre-plaqué	1370*50*25mm1
dix	1-1/2 pouce bois	32*32*100mm	1
11	1/2 pouceContre-plaqué	1947*1484*12mm	1
12	1 pouceContre-plaqué	1370*120*25mm1
13	3/8 poucesContre-plaqué	1892*1366*9mm1
Lit cadre	14
Matériau du nombre	Dimension	IQTÉ	Important
14	matelas	1370*1900*(152-2 50mm (54*75*(6-10)pouces)	1	Poids de matelas: 25,85 kg (57 livres)
POIDS TOTAL DU CADRE DE LIT ET DU MATELAS BESOIN D'ÊTRÉ:				79-82kg (174 lb-181 lb)

Conseils de sécurité et d'entretien

• Vérifiez que vous disposez de tous les composants et outils répertoriés ci-dessous.
• Retirez tous les raccords des sacs en plastique et séparez-les en groupes.
• Gardez les enfants et les animaux éloignés de la zone de travail, les petites pièces pourraient les faire étouffer en cas d'ingestion.
• Assurez-vous d'avoir suffisamment d'espace pour disposer les pièces avant de commencer.
• Pendant l'assemblage, ne vous tenez pas debout et ne mettez pas de poids sur le produit, cela pourrait causer des dégâts.

Assemblez l'article aussi près de sa position finale (dans la même pièce) que possible.

Assemblez sur une surface douce et plane pour éviter d'endommager l'appareil ou votre sol.

• Certaines parties du montage seront plus faciles à 2 personnes.

• Pour réduire le risque d'endommager votre produit, veuillez vous assurer que votre perceuse électrique est réglée sur un réglage de couple faible.

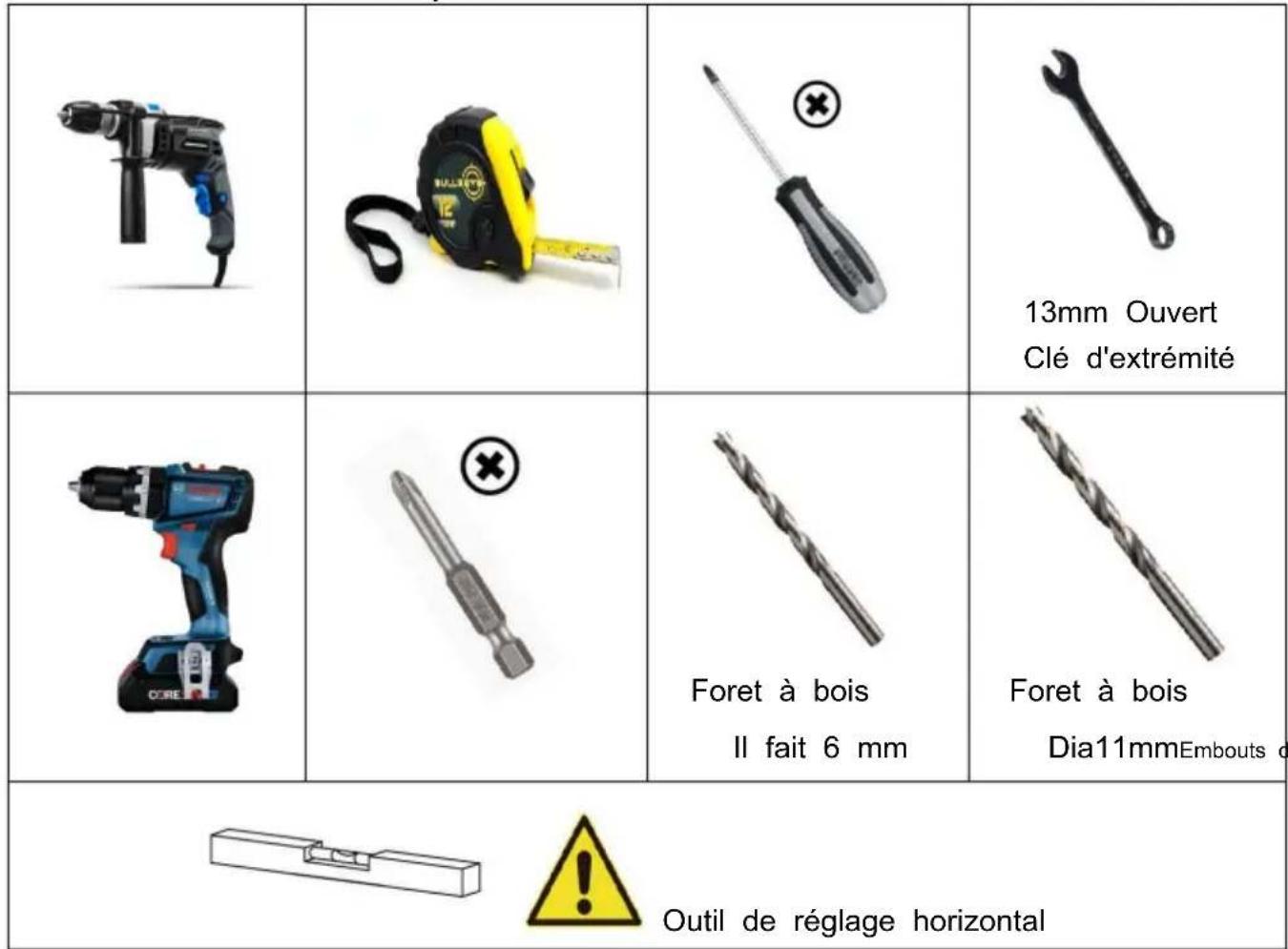

Installer les outils requis

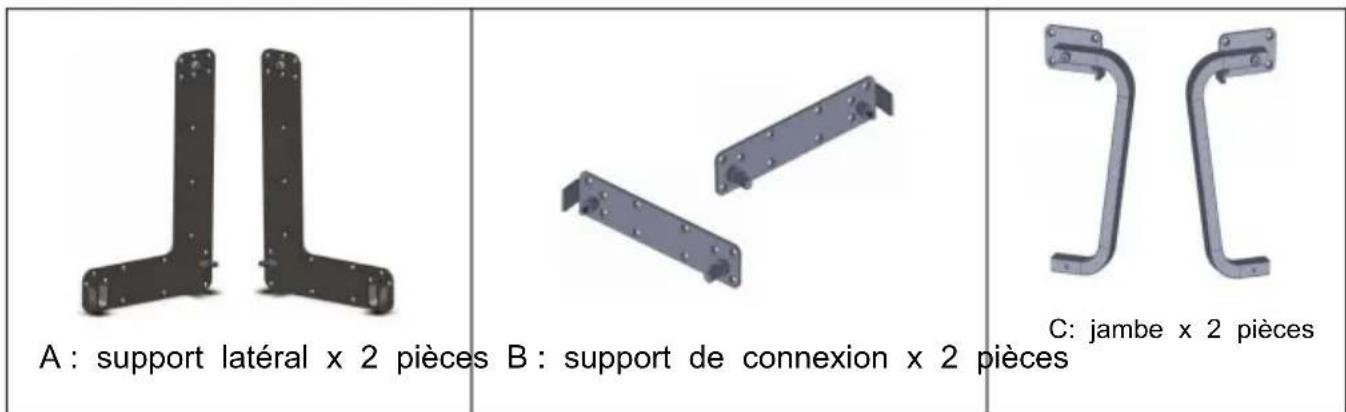

Liste des pièces du kit

Remarque : Les quantités ci-dessous sont la quantité correcte pour terminer l'assemblage. Dans certains cas, plus de raccords peuvent être fournis que nécessaire.

D:YFGS400900Ax 2 pieces	E: Sangle de matelas x 2 pieces F: Roulement x 4 pie
G: bouchon x 2 pieces	H: écrou métallique M8x 4 pieces	Vis Je:M5x20mm x72 pieces
J: Vis M4x20mm x8pcs	Gabarit de perçage: 710*294mm	Gabarit de perçage: 306*82mm

Guide de construction

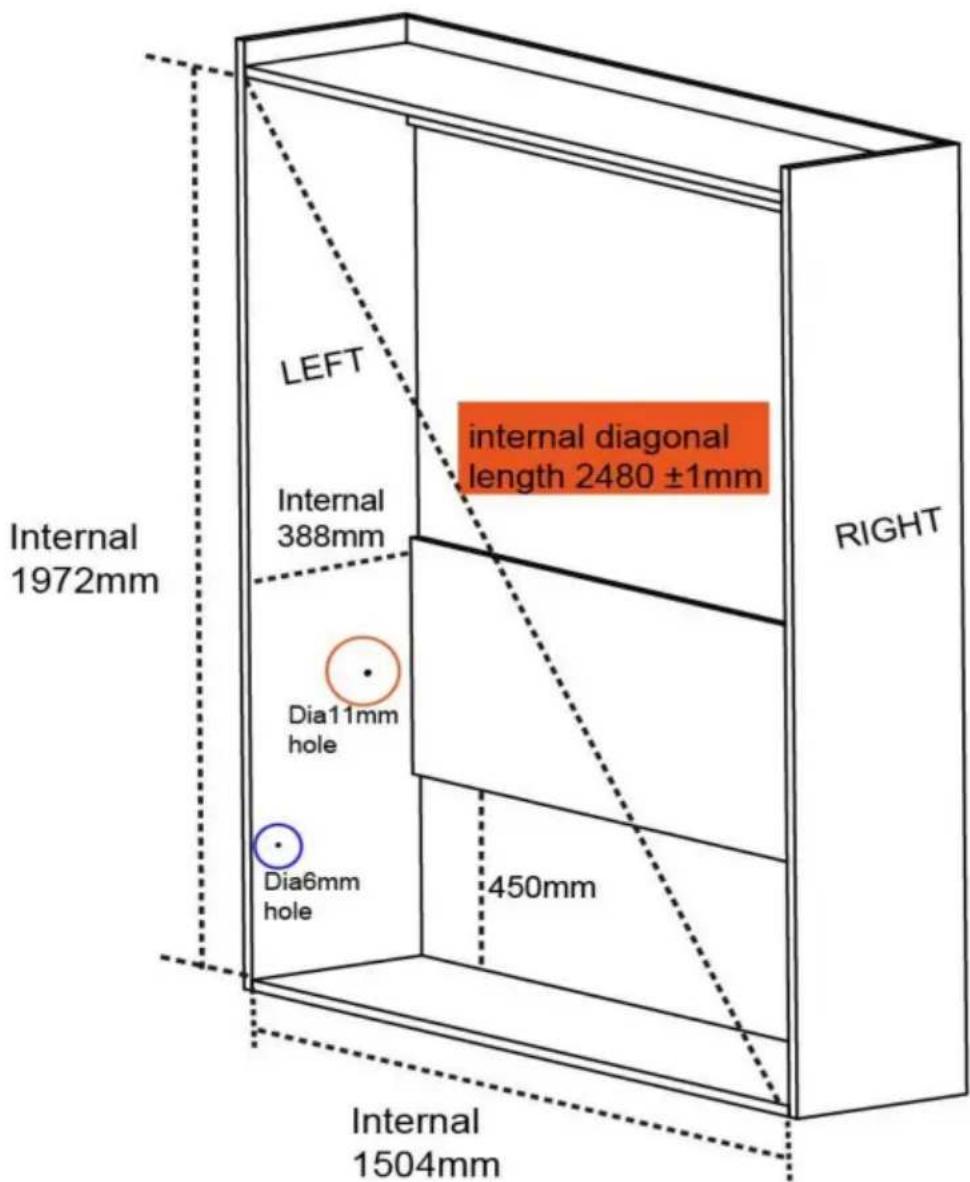

Étape 1 :

Fabriquer le meuble

Placez le gabarit de perçage de 710 × 294 mm sur le panneau latéral et assurez-vous que le bord du gabarit affleure le panneau latéral comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau latéral, puis retirez le gabarit et percez un trou de 11 mm de diamètre et un trou de 6 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

Fabriquez l'armoire avec des vis et de la colle à bois imperméable, assurez-vous que la dimension interne est conforme à l'image, assurez-vous que l'armoire est stable et sûre.

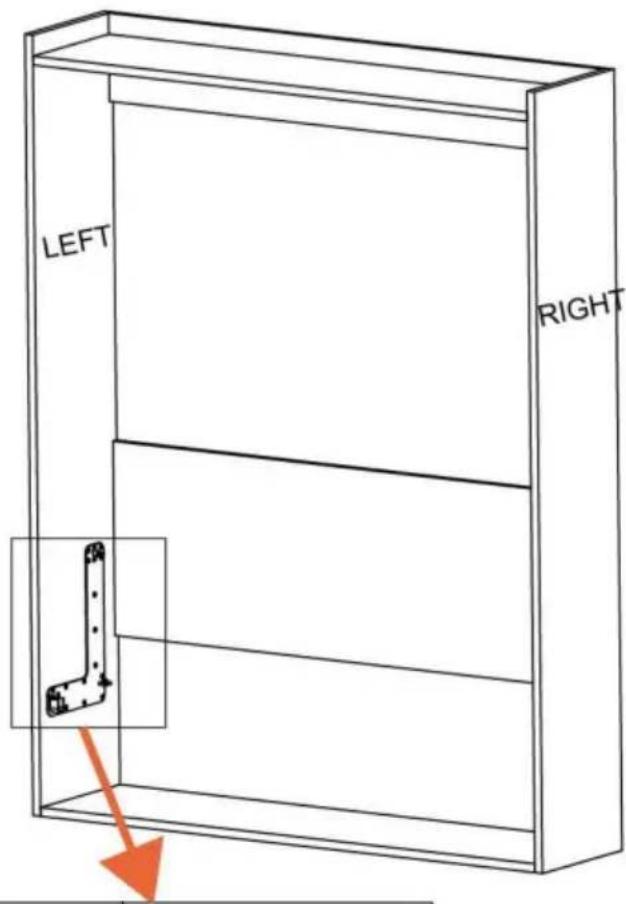

Étape 2 :

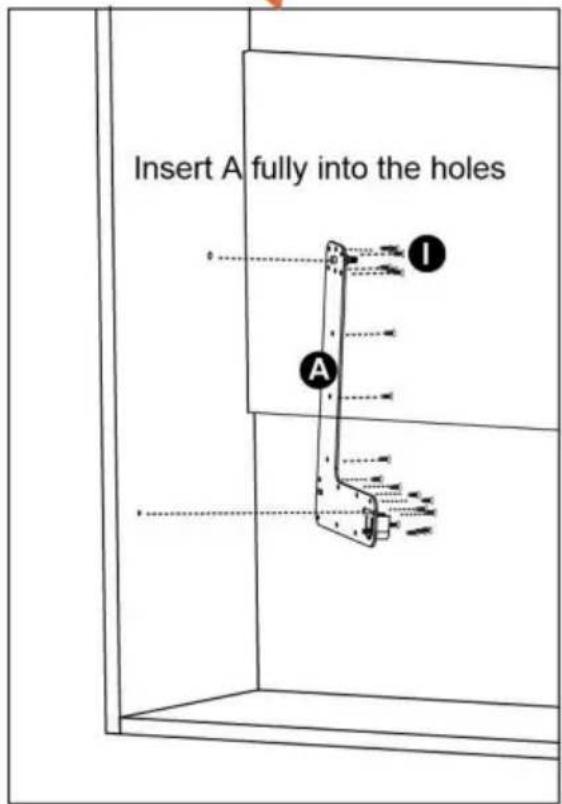

Insérez complètement la goupille du support latéral A dans le trou de diamètre 11 mm et le trou de 6 mm, fixez-la à l'armoire avec les vis I.

Répétez l'installation ci-dessus de l'autre côté.

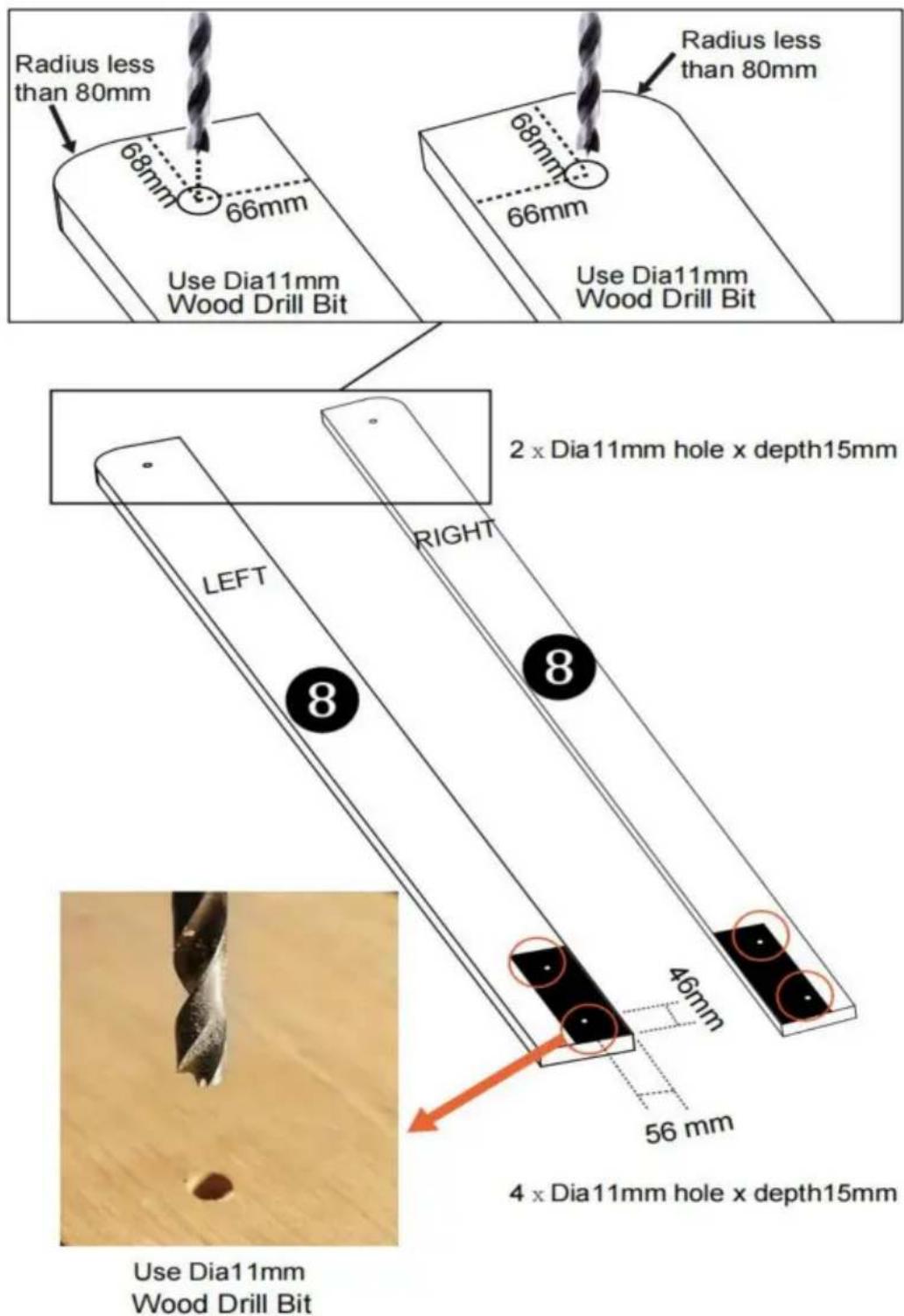

Étape 3 :

Posez le gabarit de perçage de 306 × 82 mm sur le panneau 8 et assurez-vous que le bord du modèle affleure le panneau comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau 8, puis retirez le

gabarit et percez un trou de 11 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

Marquez les trous de perçage en fonction des dimensions comme sur l'image.

un autre côté du panneau, puis percez un trou de 11 mm de diamètre, la profondeur du trou est de 15 mm

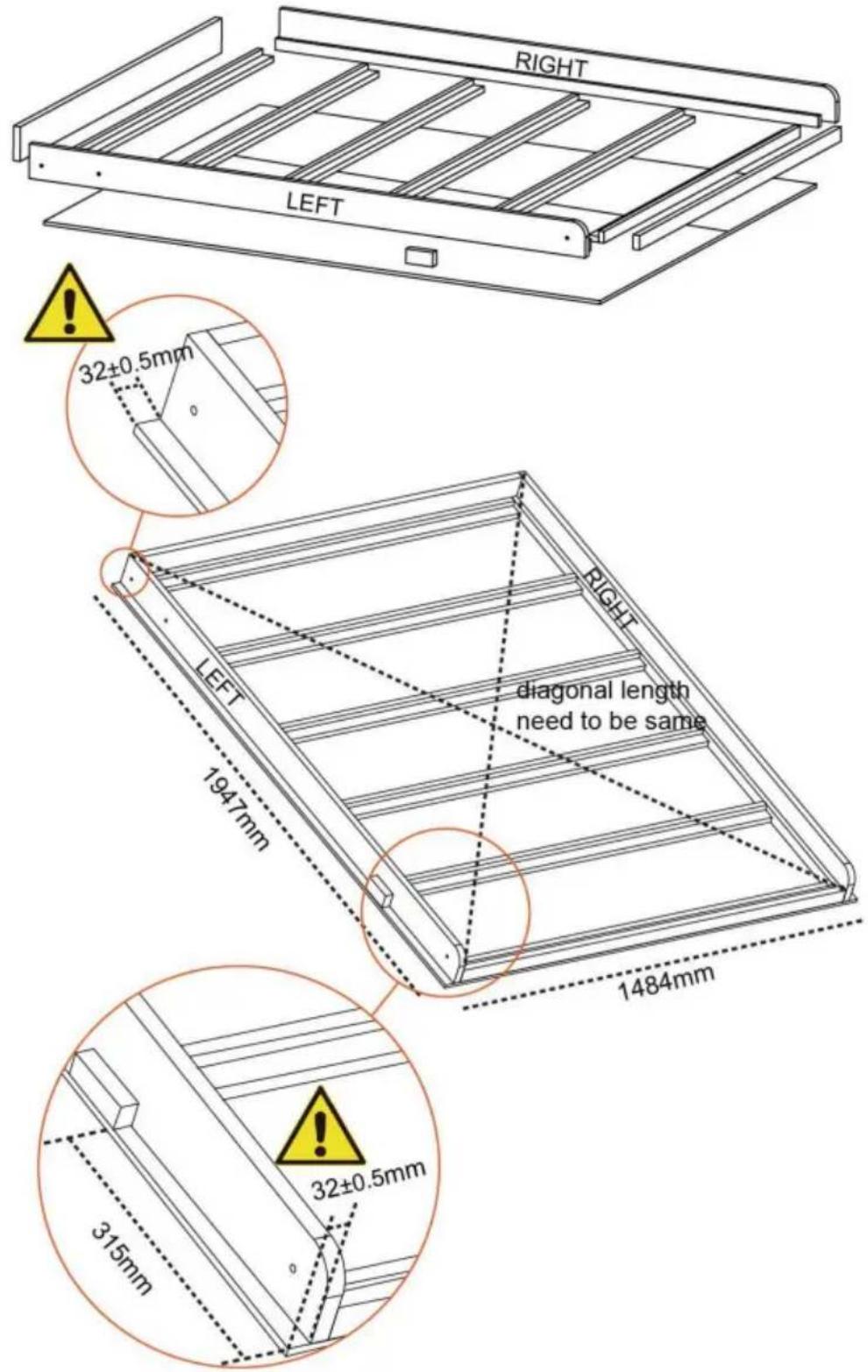

Étape 4 :

Fabriquez le cadre de lit avec des vis et de la colle à bois imperméable comme sur l'image.

Vérifiez la dimension du panneau de tablier jusqu'au bord du panneau de porte

dont 32 mm comme sur l'image.

Gardez la longueur diagonale comme sur l'image, elle doit être la même.

Assurez-vous que l'armoire est stable et sûre.

Étape 5 :

Insérez entièrement la goupille du support de connexion B dans les trous de diamètre 11 mm, puis fixez B au cadre de lit avec les vis I.

Insérez 2 roulements F sur le support de connexion B comme sur l'image.

Dévissez l'embout du ressort à gaz comme sur l'image, puis installez-le sur le support de connexion B et fixez-le avec l'écrou H comme sur l'image.

Insérez complètement la goupille du pied C dans les trous de diamètre 11 mm, puis fixez C au cadre de lit avec les vis I. Gardez la distance entre le centre et le sol de 3 mm comme sur l'image.

Répétez l'installation ci-dessus de l'autre côté.

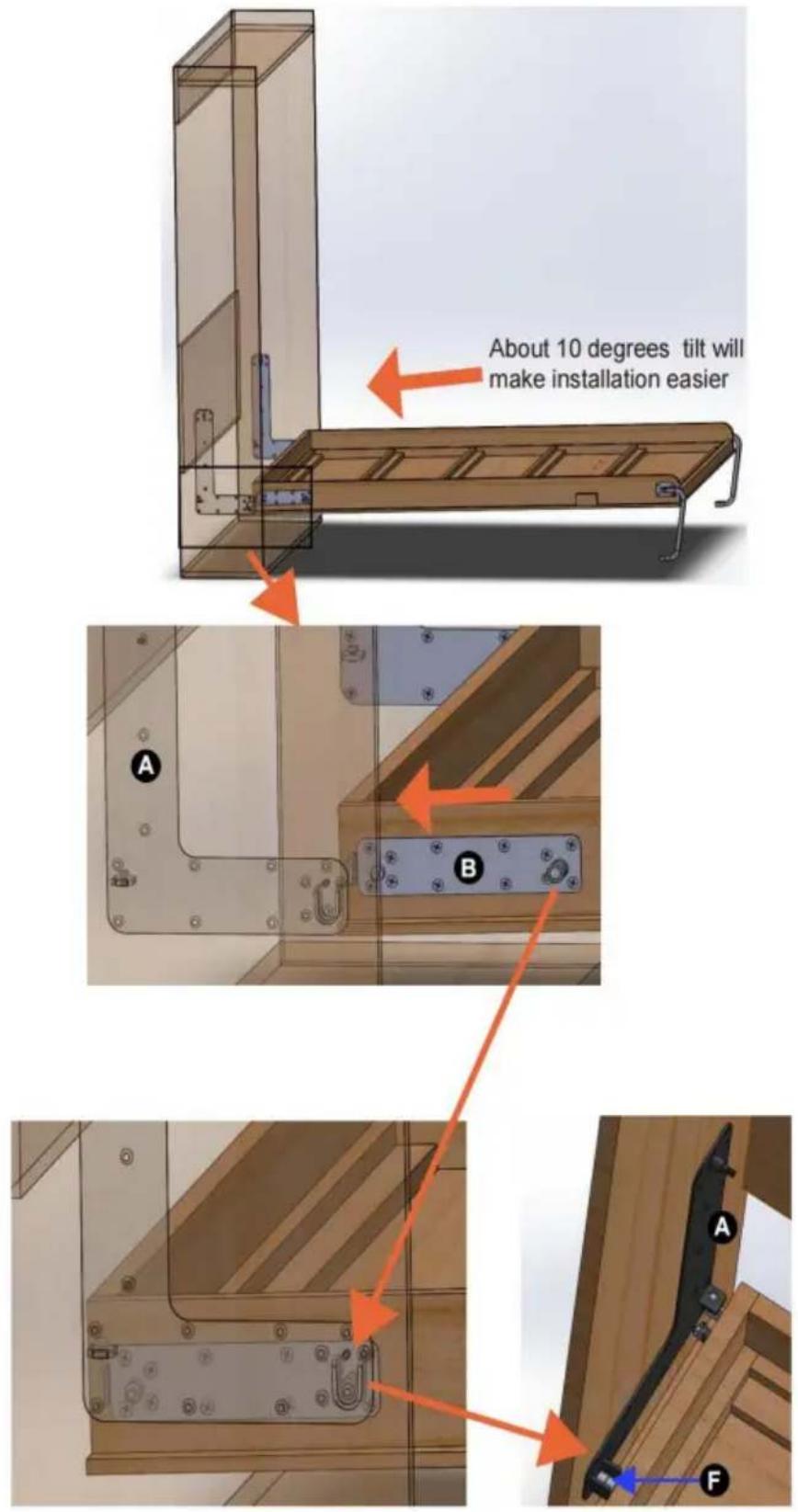

Étape 6 :

Insérez le cadre de lit avec un petit angle par rapport au meuble, comme sur l'image. Placez le support de connexion B avec le roulement F sur le support latéral A comme sur l'image. Installez la poignée sur le cadre du lit.

Étape

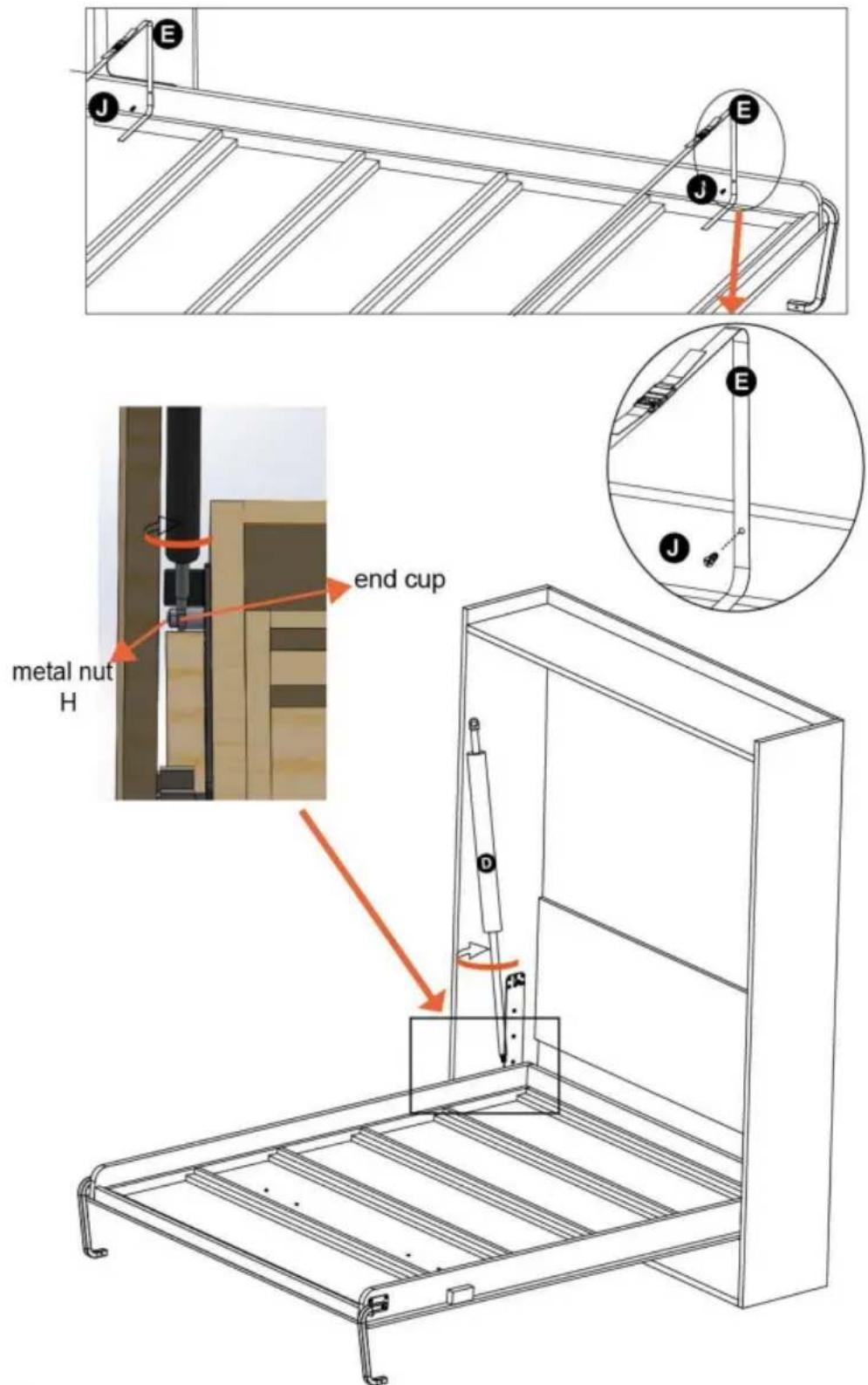

7 : Tout d'abord, fixez les deux sangles de matelas E au cadre de lit avec une vis J. Ensuite, tournez le ressort à gaz D dans l'embout comme sur l'image, serrez le ressort à gaz avec l'embout.

Répétez l'installation ci-dessus sur l'autre côté.

Étape

8 : Fermez le cadre de lit dans l'armoire comme sur l'image.

Étape 9 :

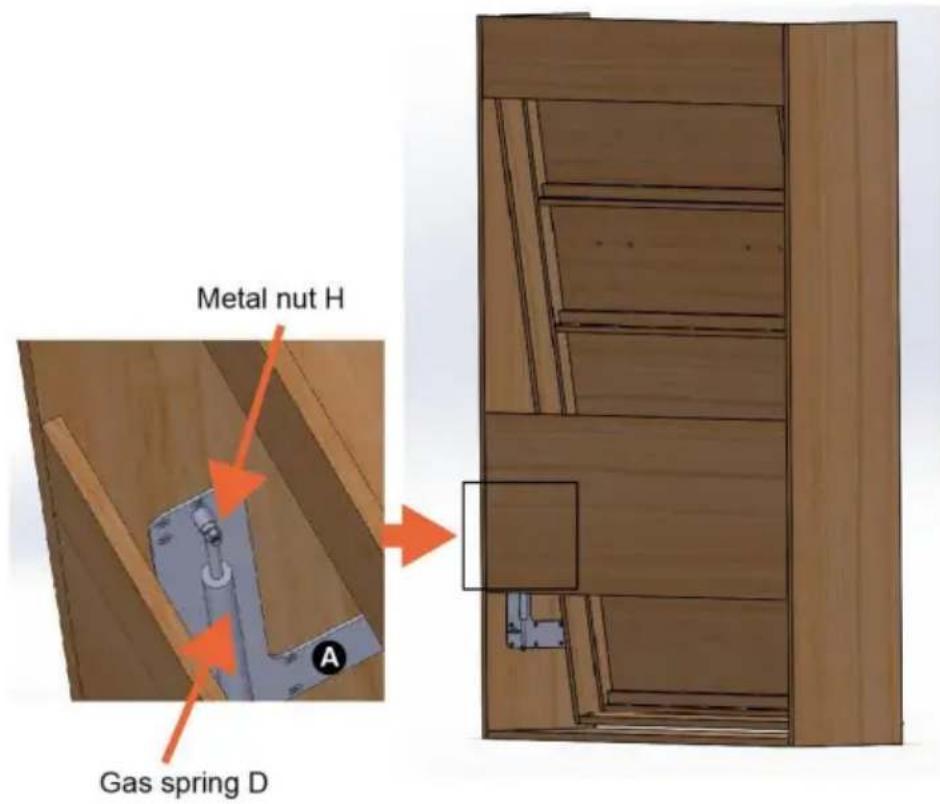

Installez le ressort à gaz D sur le support A à l'arrière de l'armoire, fixez-le avec l'écrou métallique H.

Répétez l'installation ci-dessus de l'autre côté.

Étape 10 :

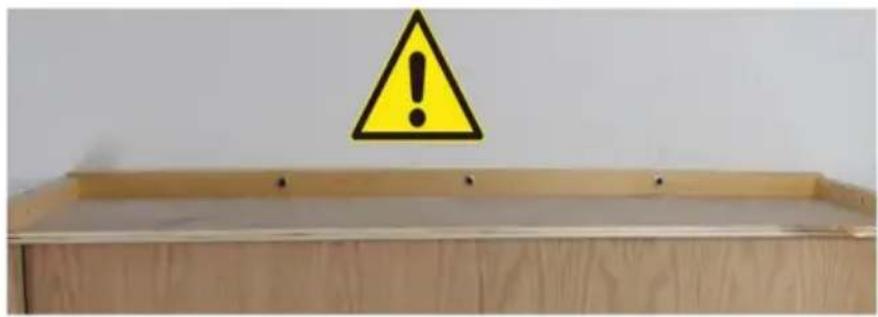

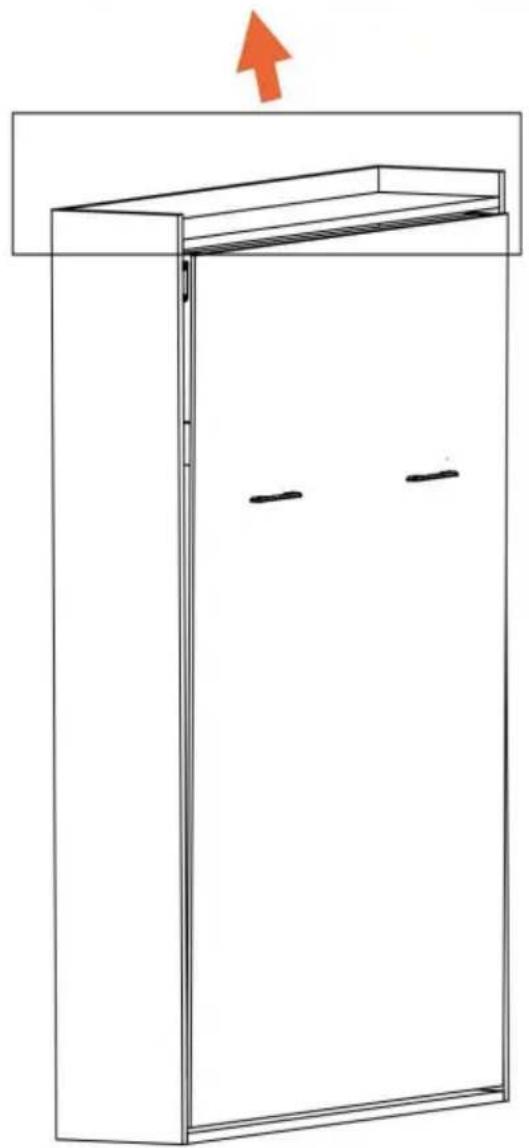

Fixez l'armoire à un mur solide. L'armoire doit être fixée au mur avant de l'ouvrir.

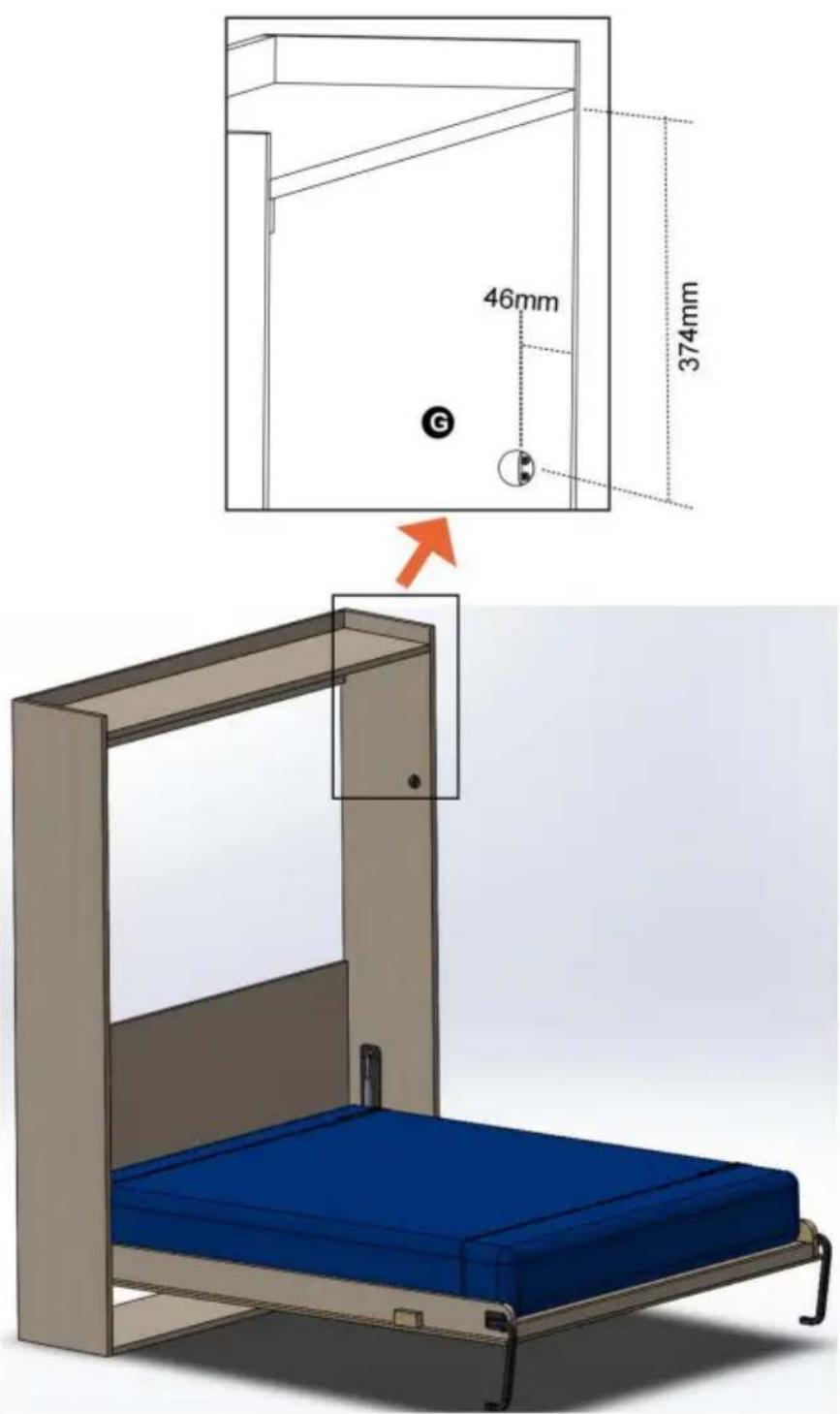

Étape 11 :

Ouvrez le lit, placez le panneau 13 sur le cadre du lit.

Posez le matelas sur le cadre de lit et fixez-le par les sangles E.

Installez la butée G sur l'armoire avec les vis J.

Répétez l'installation ci-dessus de l'autre côté.

Fabricant : Shanghai Uxin Muye Youxian Gongsi. Adresse :

Shuangcheng Lu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu, Shanghai 200000, Chine.

Importé en Australie : SIHAO PTY LTD. 1 Rokeva Street, Astwood NSW 2122, Australie.

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730.

60329 Francfort-sur-le-Main.
