Type de produit	Lit escamotable (Murphy bed)
Marque	Vevor
Modèle	YFHQN242
Compatibilité matelas	Queen – horizontale (60 x 80 pouces / 1520 x 2030 mm)
Épaisseur de matelas recommandée	6 à 10 pouces (152 à 254 mm)
Poids maximum du matelas	68 lb (31 kg)
Capacité de poids maximale du système	900 lb (408 kg)
Dimensions du cadre de lit	2146 x 1565 x 132 mm (84,5 x 61,6 x 5,2 pouces)
Dimensions internes de l'armoire	2166 x 388 x 1590 mm (85,3 x 15,3 x 62,6 pouces)
Matériau principal	Contreplaqué de 1 pouce (25 mm) pour l'armoire, cadre en bois de 3/4 pouce (19 mm)
Poids du cadre de lit	61 kg (134,2 lb)
Poids total supporté (cadre + matelas)	92 kg (203 lb) maximum
Mécanisme d'ouverture/fermeture	Ressorts à gaz avec vérins
Fonction principale	Permet de basculer le lit de la position verticale (rangé dans l'armoire) à la position horizontale (utilisation)
Fixation murale requise	Oui, l'armoire doit être fixée solidement au mur avant utilisation
Entretien et nettoyage	Nettoyer avec un chiffon humide ; vérifier périodiquement la stabilité des fixations ; lubrifier les mécanismes si nécessaire
Sécurité	Installation par un adulte ; ne pas utiliser sans matelas ; tenir les enfants éloignés lors de l'utilisation ; vérifier régulièrement l'état
Pièces détachées et réparabilité	Pièces de rechange disponibles via le support Vevor ; réparations par un professionnel qualifié uniquement
Informations générales	Kit lit escamotable – ne comprend pas le matelas ni l'armoire (à fabriquer selon les plans fournis)
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - YFHQN242 Vevor

Quel type de matelas convient à ce lit escamotable ?

Le lit est conçu pour un matelas queen de 60 x 80 pouces (1520 x 2030 mm) avec une épaisseur comprise entre 6 et 10 pouces (152-254 mm). Le poids du matelas ne doit pas dépasser 68 lb (31 kg).

Faut-il fixer l'armoire au mur ?

Oui, il est impératif de fixer solidement l'armoire au mur avant d'utiliser le lit. Cela garantit la stabilité et la sécurité de l'ensemble.

Puis-je installer le lit seul ?

Il est fortement recommandé d'être à deux pour l'installation, car certaines étapes nécessitent de manipuler de grandes pièces. L'installateur doit être un adulte.

Quelle est la capacité de poids maximale du lit ?

Le système supporte jusqu'à 900 lb (408 kg). Cependant, le poids total du cadre (61 kg) et du matelas (max 31 kg) ne doit pas dépasser 92 kg (203 lb) pour un fonctionnement optimal.

Le kit inclut-il le matelas et l'armoire ?

Non, le kit ne comprend que le mécanisme et les accessoires de montage. Vous devez fournir vous-même le matelas et construire l'armoire en bois selon les plans fournis dans la notice.

Comment entretenir le lit escamotable ?

Vérifiez régulièrement la stabilité des fixations et l'état des ressorts à gaz. Nettoyez les surfaces avec un chiffon humide. En cas de problème, contactez le support technique Vevor.

Les enfants peuvent-ils utiliser ce lit ?

Les enfants ne doivent pas manipuler le mécanisme d'ouverture/fermeture seuls. L'utilisation du lit doit se faire sous la surveillance d'un adulte.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'une clé à molette de 13 mm, d'une perceuse électrique avec des embouts de 6 mm et 11 mm, et d'un outil de réglage horizontal. Le manuel fournit une liste détaillée.

Puis-je utiliser un matelas plus épais que 10 pouces ?

Non, l'épaisseur maximale recommandée est de 10 pouces. Un matelas plus épais risquerait de ne pas se ranger correctement dans l'armoire ou de compromettre la sécurité du mécanisme.

Où puis-je trouver des pièces de rechange ou une assistance technique ?

Rendez-vous sur le site www.vevor.com/support pour télécharger la notice, obtenir des pièces détachées ou contacter le service technique. Le certificat de garantie électronique y est également disponible.

MODE D'EMPLOI YFHQN242 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT LIT MURPHY

Modèle : YFHQN242.

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

KIT LIT MURPHY

Modèle : YFHQN242.

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques o logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser le

Kit de lit escamotable.

L'installation doit être effectuée par un adulte et les enfants ne doivent pas l'utiliser sans surveillance.

1. Veuillez installer complètement le kit de lit Murphy avant d'utiliser le lit, sinon cela pourrait causer

de graves dommages aux personnes.

1. Vérifiez la stabilité et la sécurité du kit à intervalles réguliers et utilisez-le

doit être arrêté immédiatement en cas de dommages ou de problèmes suspects.

1. Les enfants ne doivent pas utiliser le kit seuls pour étaler ou ranger le lit, sinon ils pourraient être

blessés.

Merci beaucoup d'avoir choisi ce kit de lit Murphy.

S'il y a une différence entre la couleur de ce produit et l'image dans

le manuel d'instructions, veuillez vous référer à l'objet physique.

LISTE DES PARAMÈTRES

Modèle	YFHQN242
Modèles adaptés	Reine-Horizontale
Taille du matelas	L×L : 60×80 pouces (1520×2030 mm)
épaisseur du matelas	6-10 pouces (152-254 mm)
Poids maximum du matelas	68 livres (31 kg)

INSTRUCTIONS

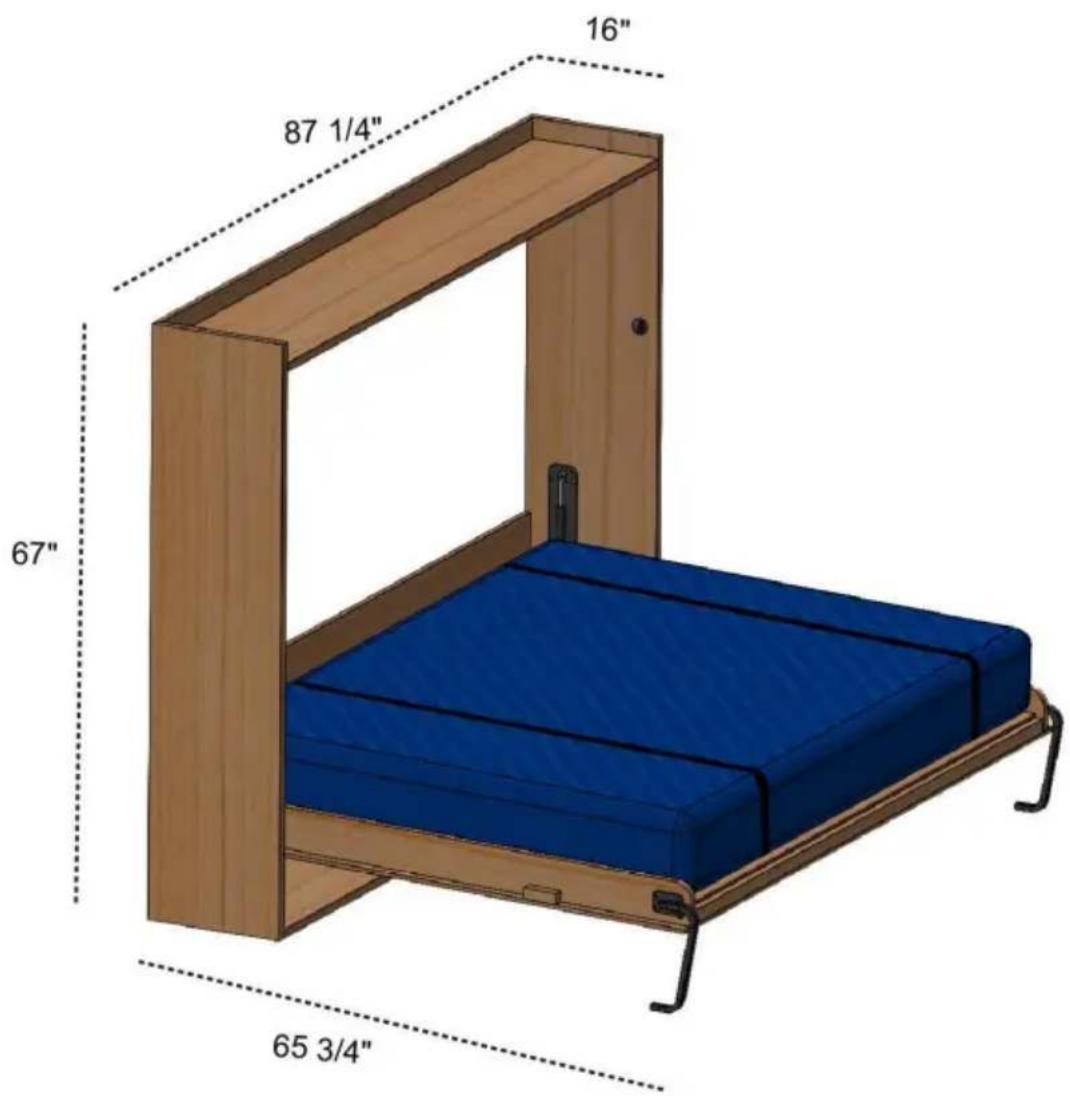

Kit de lit escamotable compatible Queen-Horizontal

Remarque : Le kit de lit escamotable n'inclut pas le lit ni les armoires de lit, qui doivent être équipés par les utilisateurs eux-mêmes.

Matelas standard pour grand lit

Poids maximum : 68 lbs

Profondeur maximale : 10

Capacité de poids maximale : 900 lb

1. Descriptif général

Utiliser

Le système de lit escamotable permet d'amener le sommier du lit de sa position verticale positionner à l'intérieur du meuble dans des positions horizontales, pour être utilisé , dans comme lit de manière absolument simple et rapide, avec très peu d'efforts.

Avant d'utiliser le lit Murphy, l'utilisateur doit s'assurer de son bon état et le bon état de ses accessoires.

Avant d'utiliser le lit Murphy, l'utilisateur doit s'assurer que sur le surface de couchage il n'y a que le matelas et le linge de lit.

2. Sécurité

Norme de sécurité

Le respect des normes de sécurité met l'utilisateur en termes de travail de manière productive, sans danger pour lui-même ou pour autrui.

Il est interdit d'utiliser le produit sans aucun matelas sur le

surface du sommier.

Il est interdit d'utiliser le lit pour un usage différent de celui

décrit précédemment dans la section UTILISATION.

Une installation incorrecte ou non réalisée par des artisans spécialisés peut

provoquer des décollements, des cassures ou des dysfonctionnements avec de possibles dommages à des personnes, des choses ou des animaux. Toutes les instructions données doivent être strictement observé.

Avant de commencer à utiliser le produit, les utilisateurs doivent être conscients de ses fonction et ses caractéristiques techniques, apprenez à travers une lecture précise et complète du présent guide de l'utilisateur.

Altération ou remplacement de parties du lit non autorisées.

L'utilisation d'accessoires ou de pièces de rechange autres que ceux recommandés par le fournisseur, présenter une utilisation non conforme et dangereuse du produit.

Il est strictement interdit de retirer tout dispositif de sécurité et protection

(étiquettes) sur le plateau ; vérifier périodiquement la position fortuite sur le mécanisme de couvertures ou autre. Avant de commencer tout entretien, réparez travaux ou nettoyage, l'opérateur doit avoir lu et compris toutes les instructions techniques informations contenues dans ce guide. Tout entretien et réparation doit être effectué uniquement par du personnel qualifié.

AVERTISSEMENT !!!

Ne placez jamais le produit à proximité d'une source de chaleur. Positionner et verrouiller le lit le système doit être maintenu à l'écart de tout objet susceptible de gêner son mouvement. Les instructions et règles contenues dans ce manuel doivent être respectées fois.

Nous vous suggérons d'utiliser les matériaux ci-dessous pour les armoires en bois et le cadre de lit.

Feuille de contreplaqué

Caractéristiques techniques

Armoire
Matériau du numéro	Numéro	Dimension	IQTÉ	Important
1	1 pouceContre-plaqué	1700*406*25mm2		Interne dimensions de armoire: 2166*388*1590mm
2	1 pouceContre-plaqué	2166*388*25mm	1
3	1 pouceContre-plaqué	2166*406*25mm	1
4	3/4 pouceContre-plaqué	2166*550*18mm	1
5	3/4 pouceContre-plaqué	2166*250*18mm	1
Lit cadre
Matériau du numéro	Dimension	IQTÉ	Important
6	3/4 pouce bois	40*20*1475mm	12	Poids du litcadre : 61kgs(134.2lbs)Dimensions de cadre de lit :2146*1565*132 mm
7	3/4 pouce bois	40*20*2032mm	2
8	1 pouce Contre-plaqué	1565*120*25mm2
9	1 pouce Contre-plaqué	2032*50*25mm	1
dix	1-1/2 bois	32*32*100mm	1
11	1/2 pouce Contre-plaqué	2146*1565*12 mm	1
12	1 pouce Contre-plaqué	2032*120*25mm1
13	3/8 pouces Contre-plaqué	2027*1510*9mm	1
14	matelas	1520*2030*(152-254)mm;60*80*(6-10) pouces	1	Poids de matelas:31 kg (68 livres)
POIDS TOTAL DU CADRE DE LIT ET DU MATELAS BESOIN D'ÊTRE:				91-94kg(200 lb-207 lb)

Conseils de sécurité et d'entretien

• Vérifiez que vous disposez de tous les composants et outils répertoriés ci-dessous. pages.
• Retirez tous les raccords des sacs en plastique et séparez-les dans leur groupes.
• Gardez les enfants et les animaux éloignés de la zone de travail, les petites pièces pourraient s'étouffer en cas d'ingestion.
  • Assurez-vous d'avoir suffisamment d'espace pour disposer les pièces avant de commencer. •

Pendant l'assemblage, ne vous tenez pas debout et ne mettez pas de poids sur le produit, cela pourrait a fait des dégats.

Assemblez l'article aussi près de sa position finale (dans la même pièce) que possible. •

Assemblez sur une surface douce et plane pour éviter d'endommager l'appareil ou votre sol.

- Certaines parties du montage seront plus faciles à 2 personnes.

- Pour réduire le risque d'endommager votre produit, veuillez assurez-vous que votre perceuse électrique est réglée sur un réglage de couple faible.

Installer les outils requis

			13mm OuvertClé d'extrémité
		Foret à bois Foretà boisIl fait 6 mm Diamètre 11mmEmbouts d'entraî
Outil de réglage horizontal

Liste des pièces du

kit Remarque : Les quantités ci-dessous sont la quantité correcte pour terminer

l'assemblage. Dans certains cas, plus de raccords peuvent être fournis que nécessaire.

A : support latéral x 2 pièces

B : support de connexion x 2

pièces

C: jambe x 2 pièces

D:YFGS300700Ax2 pièces	E: Sangle de matelas x 2 pièces F: Roulement x 4 pièces
G: bouchon x 2 pièces	H: écrou métallique M8x 4 pièces	VisJe:M5x20mmx72 pièces
J:Vis M4x20mmx8 pièces	Gabarit de perçage : 710*294mm	Gabarit de perçage : 306*82mm

Guide de construction

Étape 1:

Fabriquer le meuble

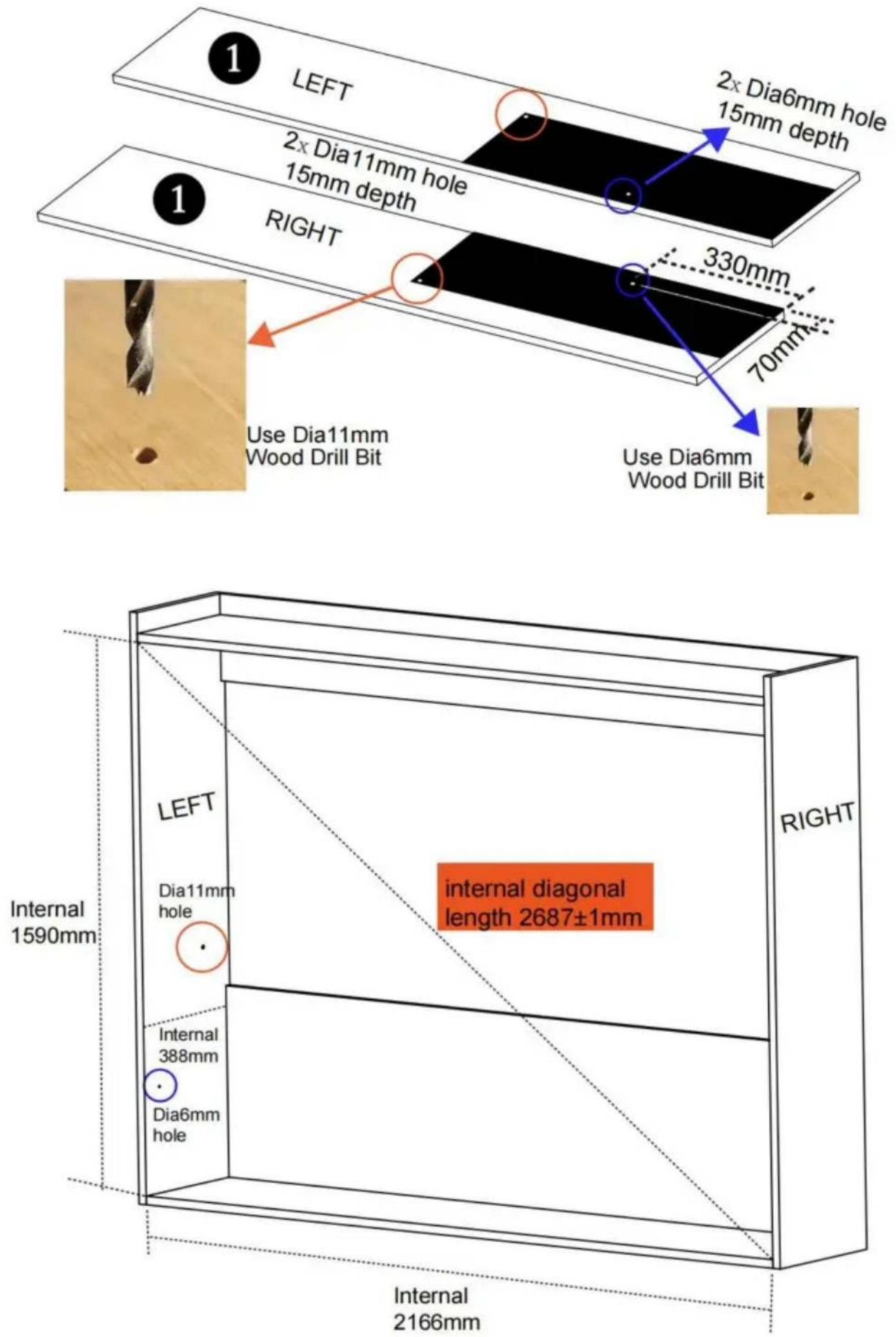

Placez le gabarit de perçage de 710*294 mm sur le panneau latéral et assurez-vous que le bord du gabarit affleure le panneau latéral comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau latéral, puis retirez le gabarit et percez un trou de 11 mm de diamètre et un trou de 6 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

Fabriquez l'armoire avec des vis et de la colle à bois imperméable, assurez-vous que la dimension interne est conforme à l'image, assurez-vous que l'armoire est stable et sûre.

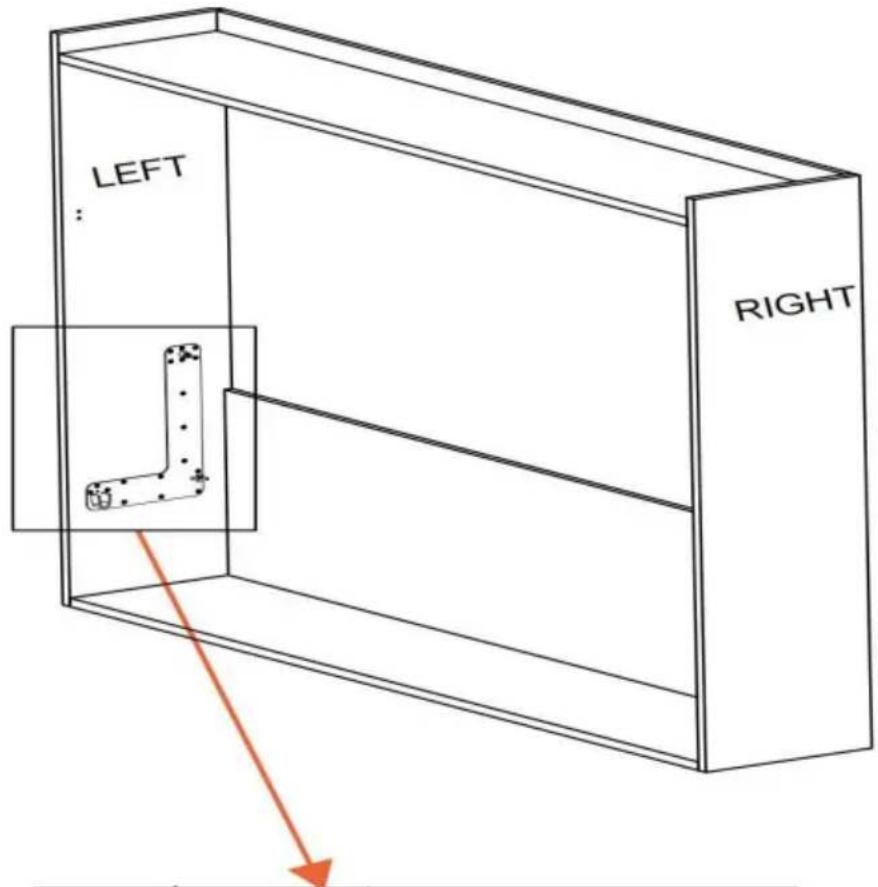

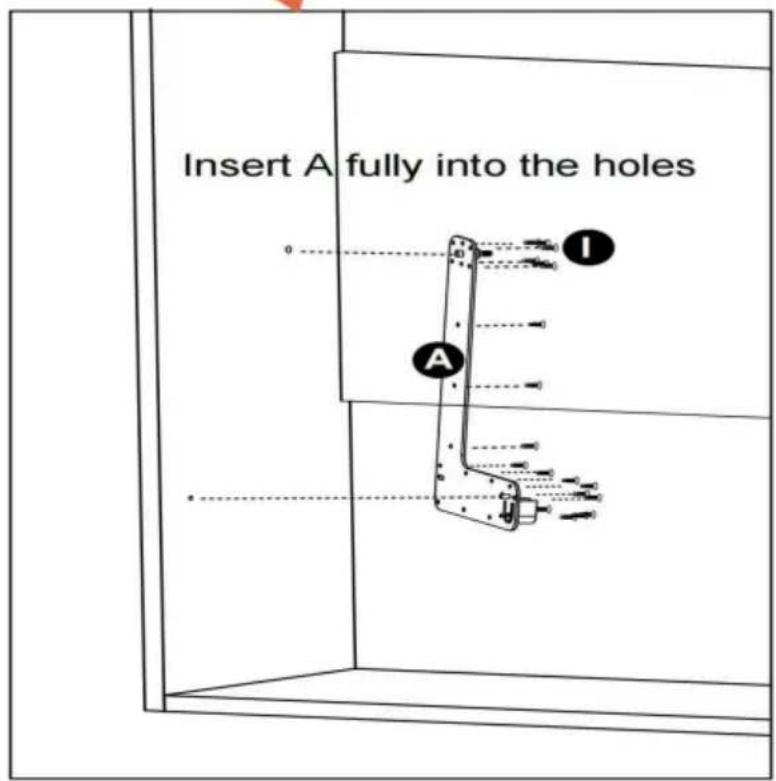

Insérez complètement la goupille du support latéral A dans le trou de diamètre 11 mm et le trou de 6 mm, fixez a à l'armoire avec les vis I.

Répétez l'installation ci-dessus de l'autre côté.

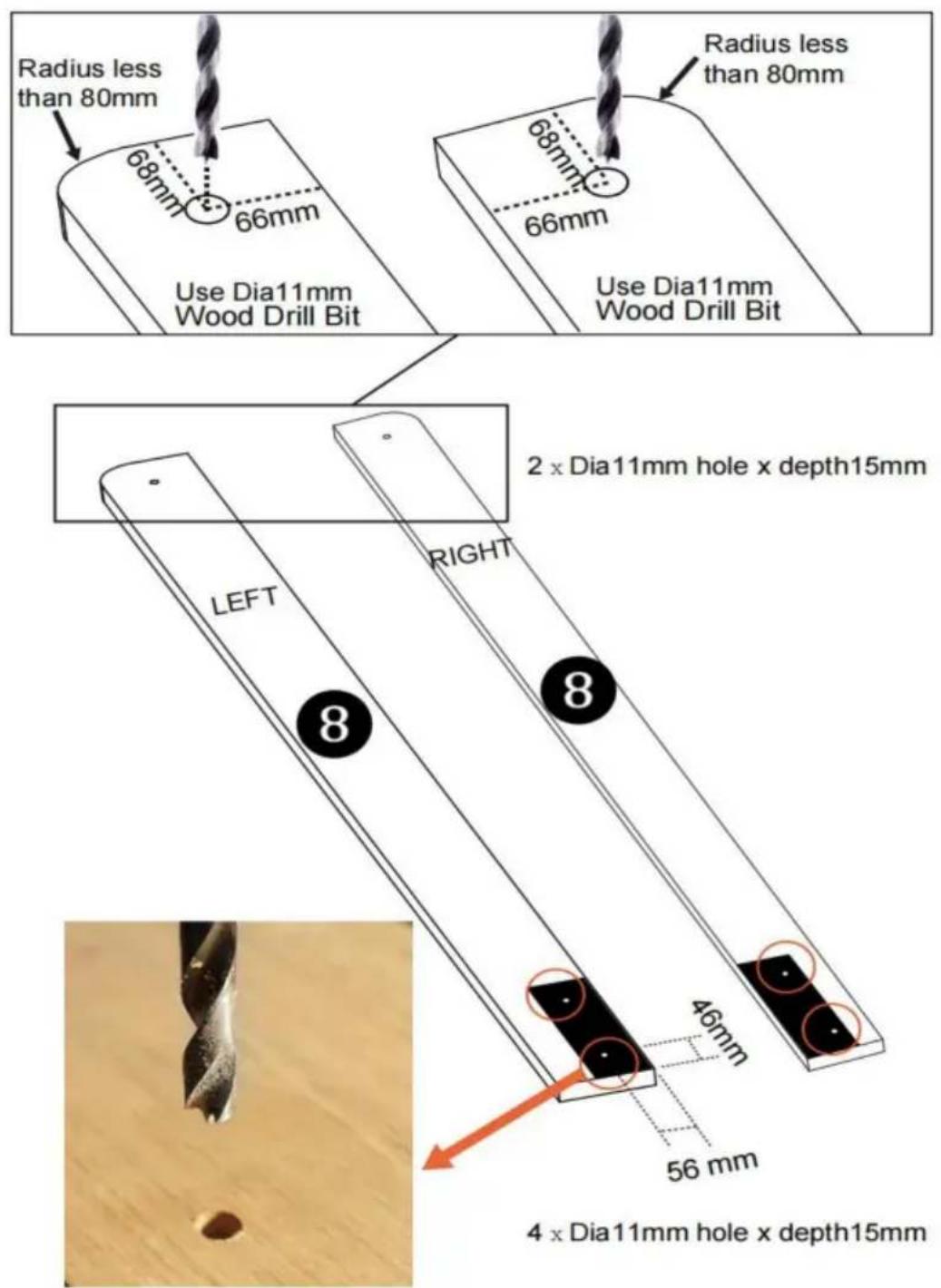

Poser le gabarit de perçage de 306*82mm sur le panneau 8 et assurer le bord du modèle affleurent le panneau comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau 8, puis retirez le

gabarit et percez un trou de 11 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

Marquez les trous de perçage en fonction des dimensions comme sur l'image.

un autre côté du panneau, puis percez un trou de 11 mm de diamètre, la profondeur du trou est de 15 mm

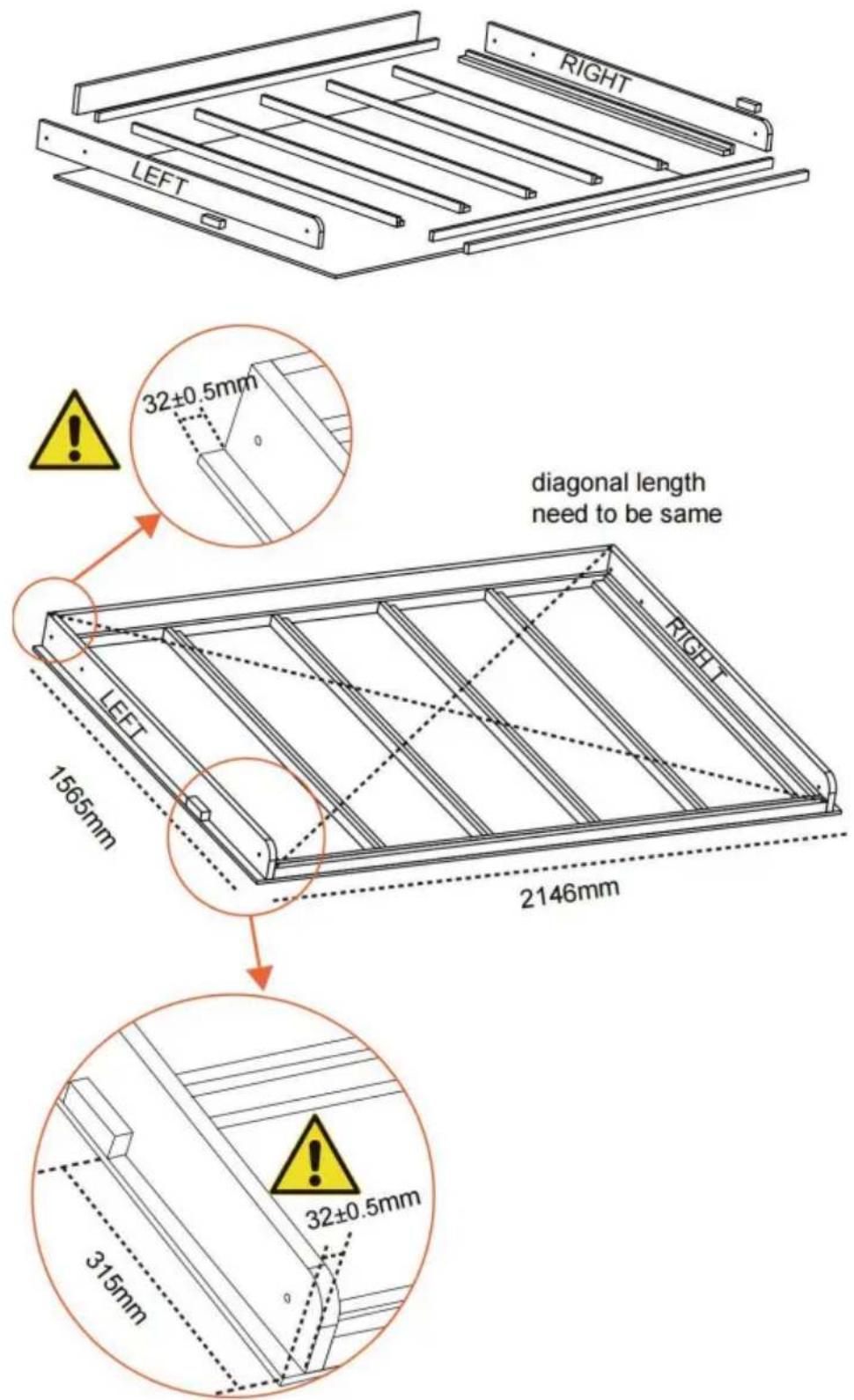

Fabriquez le cadre de lit avec des vis et de la colle à bois imperméable comme sur l'image.

Vérifier la dimension du panneau de tablier jusqu'au bord du panneau de porte

sont 32mm comme image.

Gardez la longueur diagonale car l'image est la même.

Assurez-vous que l'armoire est stable et sûre.

Étape 5 : Insérez entièrement la goupille du support de connexion B dans les trous de diamètre 11 mm, puis fixez B au cadre de lit avec les vis I.

Insérez 2 roulements F sur le support de connexion B comme sur l'image.

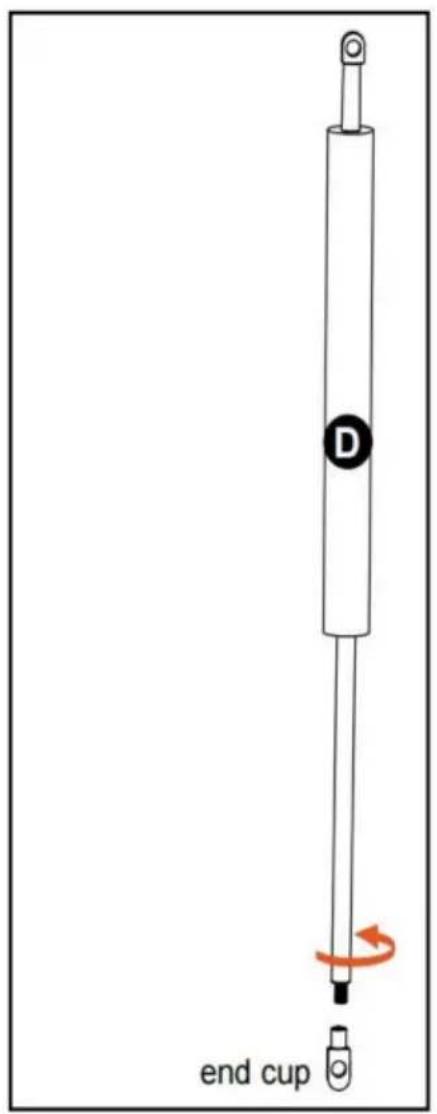

Dévissez l'embout du ressort à gaz comme sur l'image, puis installez-le sur le support de connexion B et fixez-le avec l'écrou H comme sur l'image.

Insérez complètement la goupille du pied C dans les trous de diamètre 11 mm, puis fixez C au cadre de lit avec les vis I. Gardez la distance entre le centre et le sol de 310 mm co sur l'image.

Répétez l'installation ci-dessus de l'autre côté.

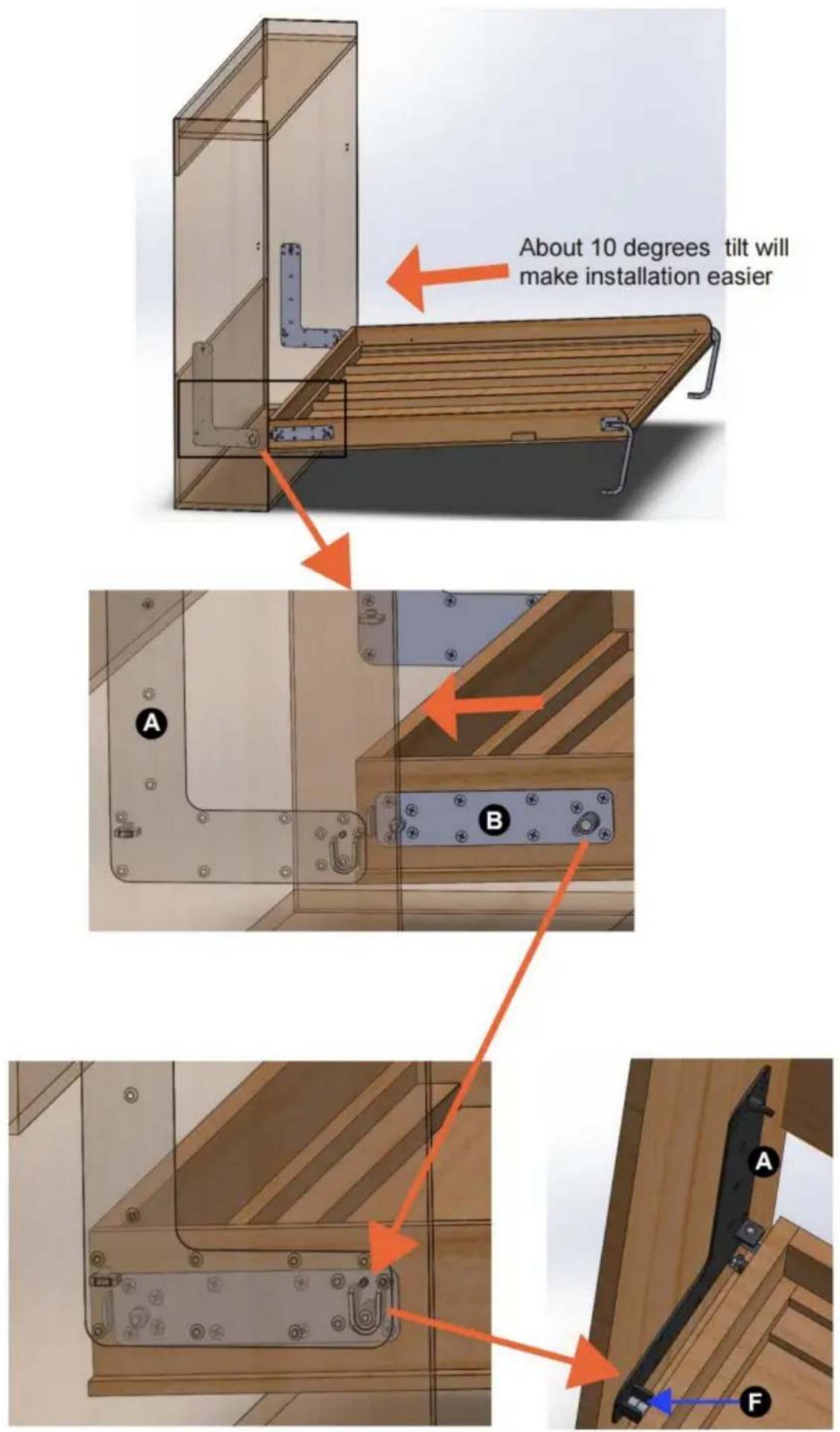

Insérez le cadre de lit avec un petit angle par rapport au meuble, comme sur l'image. Placez le support de connexion B avec le roulement F sur le support latéral A comme sur l'image. Installez la poignée sur le cadre du lit.

7 : Tout d'abord, fixez les deux sangles de matelas E au cadre de lit avec une vis J Ensuite, tournez le ressort à gaz D dans l'embout comme sur l'image, serrez le ressort à gaz avec l'embout

Répétez l'installation ci-dessus sur l'autre côté.

Étape

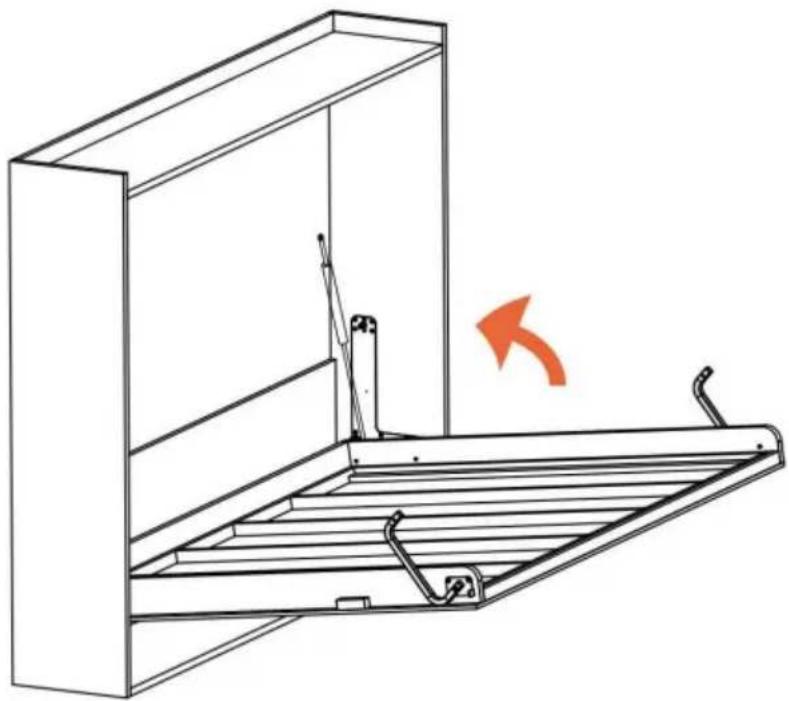

8 : Fermez le cadre de lit dans l'armoire comme sur l'image.

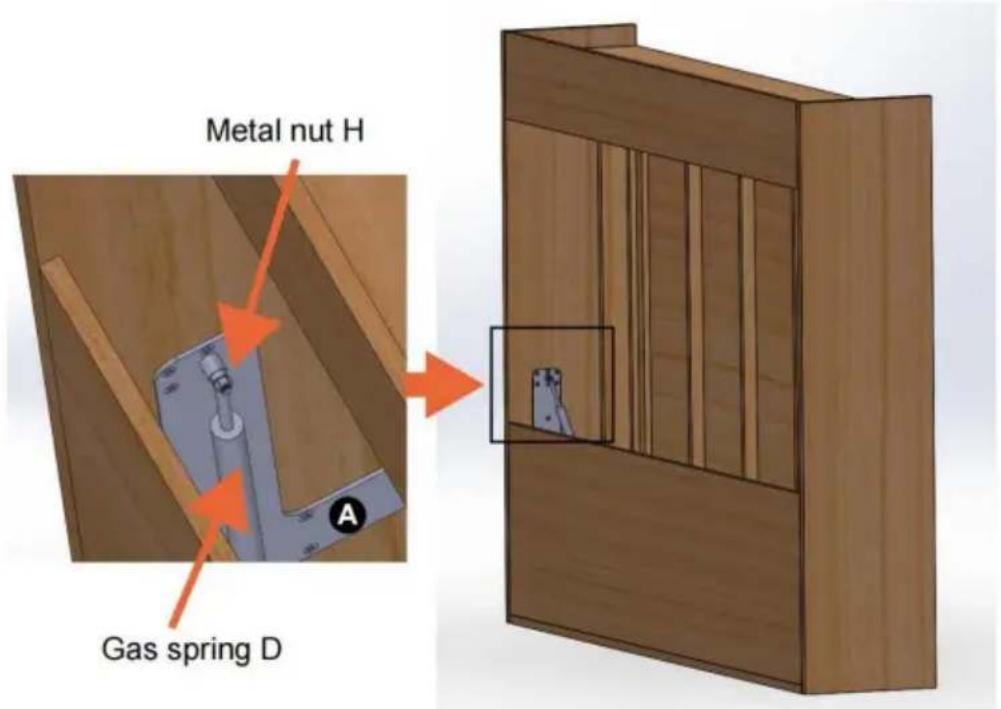

Installez le ressort à gaz D sur le support A à l'arrière de l'armoire, fixez-le avec l'écrou métallique H.

Répétez l'installation ci-dessus de l'autre côté.

Étape 10 :

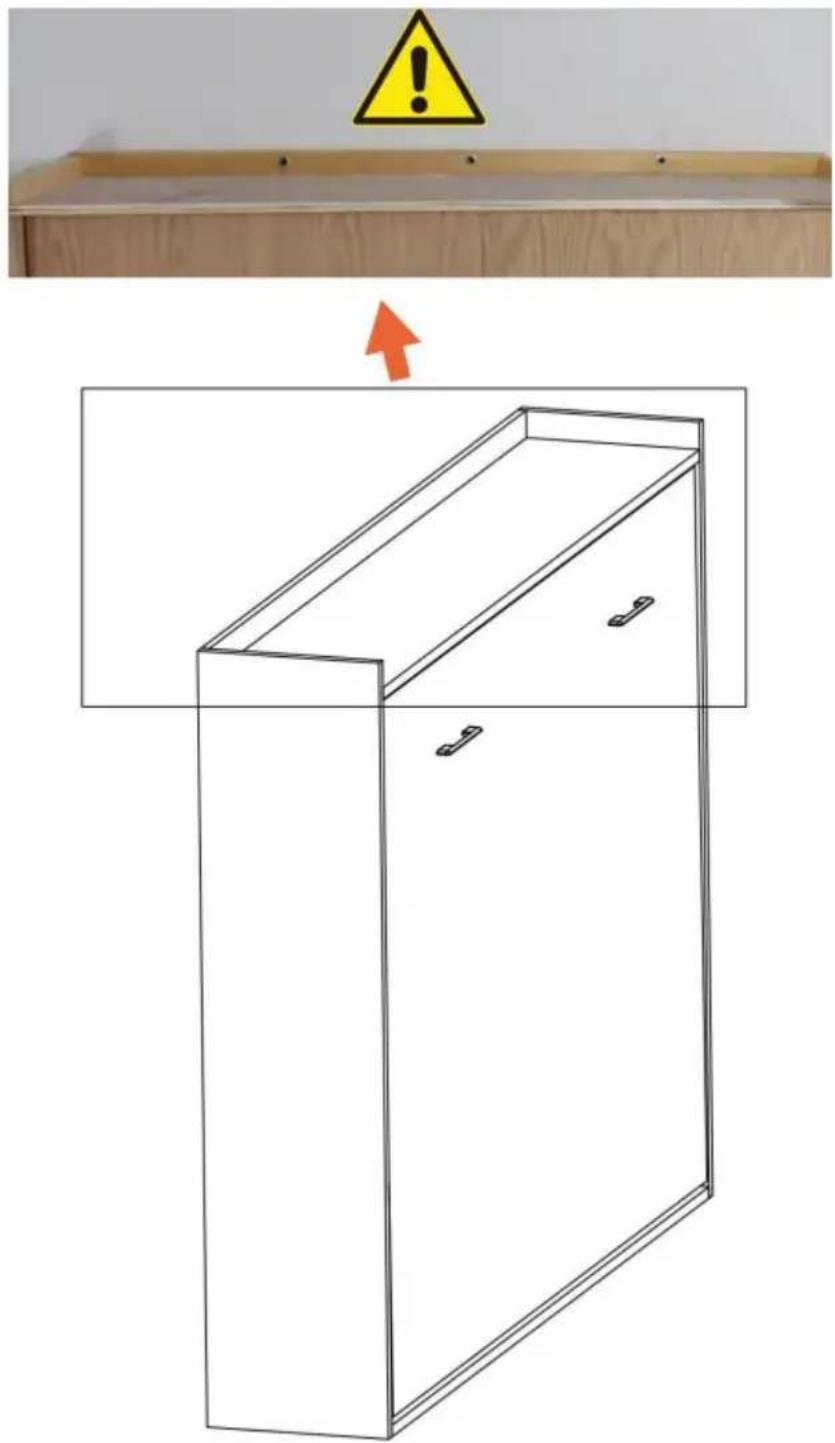

Fixez l'armoire à un mur solide. Le meuble doit être fixé au mur avant ouvrez-le.

Ouvrez le lit, placez le panneau 13 sur le cadre du lit.

Posez le matelas sur le cadre de lit et fixez-le par les sangles E.

Installez la butée G sur l'armoire avec les vis J.

Répétez l'installation ci-dessus de l'autre côté.

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Assistance technique et certificat de garantie

électronique www.vevor.com/support
