Produkttyp	Väggsäng (Murphy-säng)
Märke	Vevor
Modell	YFHQN242
Madrasskompatibilitet	Queen – horisontell (60 x 80 tum / 1520 x 2030 mm)
Rekommenderad madrasstjocklek	6 till 10 tum (152 till 254 mm)
Maximal madrassvikt	68 lb (31 kg)
Systemets maximala viktkapacitet	900 lb (408 kg)
Sängramens dimensioner	2146 x 1565 x 132 mm (84,5 x 61,6 x 5,2 tum)
Skåpets innermått	2166 x 388 x 1590 mm (85,3 x 15,3 x 62,6 tum)
Huvudmaterial	1 tums (25 mm) plywood för skåpet, 3/4 tums (19 mm) träram
Sängramens vikt	61 kg (134,2 lb)
Total stödd vikt (ram + madrass)	92 kg (203 lb) maximalt
Öppnings-/stängningsmekanism	Gasfjädrar med kolvar
Huvudfunktion	Möjliggör att vrida sängen från vertikalt läge (förvarat i skåpet) till horisontellt läge (användning)
Väggfäste krävs	Ja, skåpet måste fästas ordentligt i väggen före användning
Underhåll och rengöring	Rengör med en fuktig trasa; kontrollera regelbundet fästenas stabilitet; smörj mekanismerna vid behov
Säkerhet	Installation av en vuxen; använd inte utan madrass; håll barn borta under användning; kontrollera regelbundet skicket
Reservdelar och reparerbarhet	Reservdelar tillgängliga via Vevor support; reparationer endast av kvalificerad fackman
Allmän information	Väggsängssats – innehåller inte madrass eller skåp (ska tillverkas enligt medföljande ritningar)
Garanti	Elektronisk garanti via www.vevor.com/support

Vanliga frågor - YFHQN242 Vevor

Vilken typ av madrass passar till denna väggsäng?

Sängen är designad för en queen-madrass på 60 x 80 tum (1520 x 2030 mm) med en tjocklek mellan 6 och 10 tum (152-254 mm). Madrassens vikt får inte överstiga 68 lb (31 kg).

Måste skåpet fästas i väggen?

Ja, det är absolut nödvändigt att fästa skåpet ordentligt i väggen innan sängen används. Detta garanterar stabilitet och säkerhet för hela enheten.

Kan jag installera sängen själv?

Det rekommenderas starkt att vara två personer vid installationen, eftersom vissa steg kräver hantering av stora delar. Installatören måste vara en vuxen.

Vilken är sängens maximala viktkapacitet?

Systemet tål upp till 900 lb (408 kg). Dock får den totala vikten av ramen (61 kg) och madrassen (max 31 kg) inte överstiga 92 kg (203 lb) för optimal funktion.

Innehåller satsen madrassen och skåpet?

Nej, satsen innehåller endast mekanismen och monteringstillbehör. Du måste själv tillhandahålla madrassen och bygga träskåpet enligt ritningarna i manualen.

Hur underhåller jag väggsängen?

Kontrollera regelbundet fästenas stabilitet och gasfjädrarnas skick. Rengör ytorna med en fuktig trasa. Kontakta Vevors tekniska support vid problem.

Kan barn använda denna säng?

Barn får inte hantera öppnings-/stängningsmekanismen själva. Sängen ska användas under uppsikt av en vuxen.

Vilka verktyg behövs för monteringen?

Du behöver en 13 mm skiftnyckel, en elektrisk borrmaskin med 6 mm och 11 mm borr, och ett horisontellt justeringsverktyg. Manualen innehåller en detaljerad lista.

Kan jag använda en tjockare madrass än 10 tum?

Nej, den rekommenderade maximala tjockleken är 10 tum. En tjockare madrass riskerar att inte kunna förvaras korrekt i skåpet eller äventyra mekanismens säkerhet.

Var kan jag hitta reservdelar eller teknisk support?

Besök webbplatsen www.vevor.com/support för att ladda ner manualen, få reservdelar eller kontakta teknisk support. Det elektroniska garantibeviset finns också där.

BRUKSANVISNING YFHQN242 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MURPHY SÄNGKIT

MODELL:YFHQN242

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

MURPHY SÄNGKIT

MODELL:YFHQN242

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETS INSTRUKTIONER

1. Läs och förstå denna bruksanvisning noggrant innan du använder Murphy Bed Kit.

Installationen ska göras av en vuxen och barn ska inte använda den utan tillsyn.

1. Installera Murphy Bed Kit helt innan du använder sängen, annars kan det orsaka allvarlig skada på människor.
2. Kontrollera satsens stabilitet och säkerhet för regelbundna intervaller och användning bör stoppas omedelbart vid skada eller misstänkta problem.
3. Barn ska inte använda kitet ensamt för att sprida ut eller förvara sängen, annars kar de skadas.

Tack så mycket för att du valde detta Murphy Bed Kit.

Om det är någon skillnad mellan färgen på denna produkt och bilden i bruksanvisningen, se det fysiska objektet.

PARAMETERLISTA

Modell	YFHQN242
Anpassade modeller	Drottning-horisontell
Madrassstorlek	B×L:60×80 tum (1520×2030 mm)
madrassens tjocklek	6-10 tum (152-254 mm)
Max madrassvikt	68 lbs (31 kg)

INSTRUKTIONER

Murphy Bed Kit lämplighet Queen-Horizontal

Obs: Murphy Bed Kit innehåller inte sång- och sångskåp, vilket

måste utrustas av användarna själva.

1. Allmän beskrivning

Använda sig av

Murphy sängsystemet gör det möjligt att få sängfjädern från sin vertikala höj placera inuti skåpet i ett horisontellt läge, för att användas som en säng ett absolut snabbt och enkelt sätt, med mycket låga ansträngningar.

Innan du använder Murphy-sängen måste användaren vara säker på dess goda skick och tillbehörens goda skick.

Innan du använder Murphy-sängen måste användaren se till att på sovyta finns bara madrass och sängkläder.

2. Säkerhet

Säkerhetsstandard

Överensstämmelse med säkerhetsstandarderna sätter användaren i form av arbete produktivt, utan fara för att skada sig själv för andra.

Det är förbjudet att använda produkten utan någon madrass på sängfjäderyta.

Det är förbjudet att använda sängen för en annan användning än den beskrivits tidigare i avsnittet ANVÄNDNING.

Felaktig installation eller inte gjord av specialiserade hantverkare, kan orsaka lossningar, brott eller dysfunktioner med möjliga skador på personer, saker eller djur. Alla givna instruktioner måste vara strikt observerade.

Innan produkten börjar användas ska användarna vara medvetna om dess funktioner och dess tekniska funktioner, lär dig genom en korrekt och fullständig läsning i denna användarhandbok.

Ändring eller byte av sängdelar som inte är tillåtna.

Användning av andra tillbehör eller reservdelar än de som rekommenderas av leverantören, presentera en felaktig och farlig användning av produkten.

Det är strängt förbjudet att ta bort någon säkerhetsanordning och skydd (etiketter) på uppsättningen; kontrollera med jämna mellanrum den tillfälliga positionen på mekanism av filtar eller annat. Innan du påbörjar något underhåll, reparera arbete eller rengöring måste operatören ha läst och förstått allt tekniskt informationen i den här guiden. Allt underhåll och reparation ska vara endast utföras av kvalificerad personal.

WARNING!!!

Placera aldrig produkten nära några värmekällor. Placera och lås sängen systemet ska hållas fritt från föremål som kan hindra dess rörelse. Instruktionerna och reglerna i denna manual måste överhuvudtaget följas gånger.

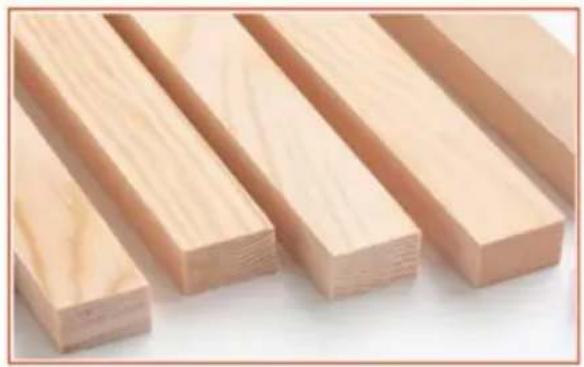

Föreslå att du använder nedanstående material för träskåp och sängram

Säkerhets- och skötselråd

- Kontrollera att du har alla komponenter och verktyg som anges nedan sidor.

Ta bort alla beslag från plastpåsarna och separera dem i deras grupper.

- Håll barn och djur borta från arbetsområdet, små delar kan kvävs vid förtäring. • Se

till att du har tillräckligt med utrymme för att layouta delarna innan du börjar. • Stå inte eller lägg vikt på produkten under monteringen, detta kan

orsaka skada. •

Sätt ihop föremålet så nära dess slutliga position (i samma rum) som möjlig. •

Montera på en mjuk, jämn yta för att undvika att skada enheten eller ditt golv. • Delar av monteringen blir lättare med 2 personer.

- För att minska sannolikheten för att skada din produkt vänligen se till att din borrmaskin är inställd på ett lågt vridmoment.

Installera nödvändiga verktyg

			13 mm öppenSlutnyckel
	Skruvar drivbits Han	Träborrär 6 mm	TräborrDiameter 11 mm
Horisontellt justeringsverktyg

Lista över

satsdelar Obs: Antalet nedan är rätt mängd för att slutföra monteringen. I vissa fall kan fler beslag levereras än vad som krävs.

A: Sidofäste x 2st B: Anslutningsfäste x 2st

C:Ben x 2st

D:YFGS300700A x2 st	E: Madrassrem x 2st F:Lager x 4st
G:Propp x 2st	H:Metallmutter M8x 4st	SkruvaJag: M5x20mmx72st
J:Skruv M4x20mmx8st	Borrmall:710*294mm	Borrmall:306*82mm

Byggguide

Steg 1:

Gör skåpet

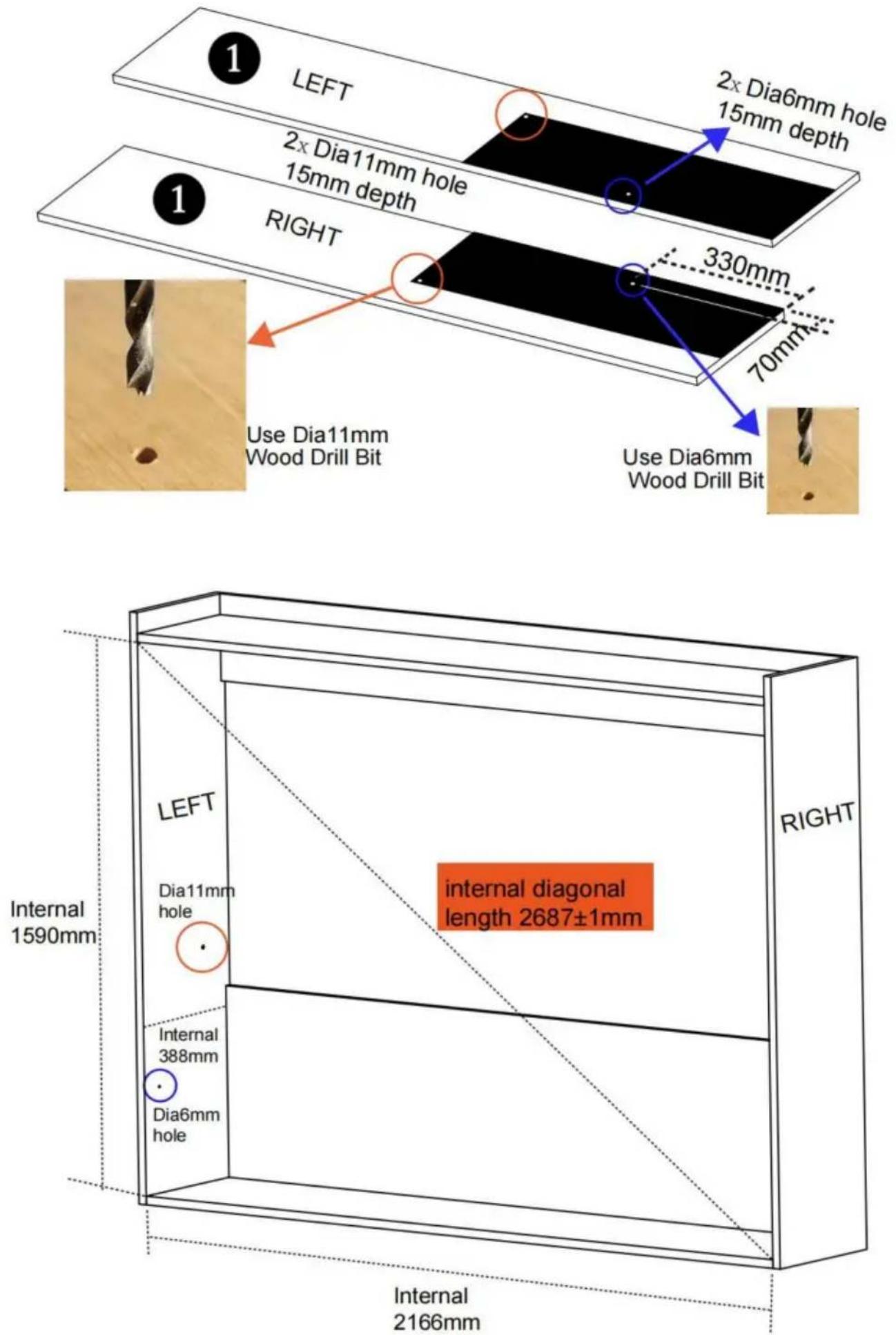

Sätt borrmallen på 710*294 mm på sidopanelen och se till att mallens kant är i jämnhöjd med sidopanelen som bilden.

Markera mallens cirkulära hål på sidopanelen, ta sedan bort mallen och borra Dia11mm hål & Dia6mm hål som bilden, hålets djup är 15mm.

Gör skåpet med skruvar och vattentätt trälim, se till den invändiga dimensionen som bilden, se till att skåpet är stabilt och säkert.

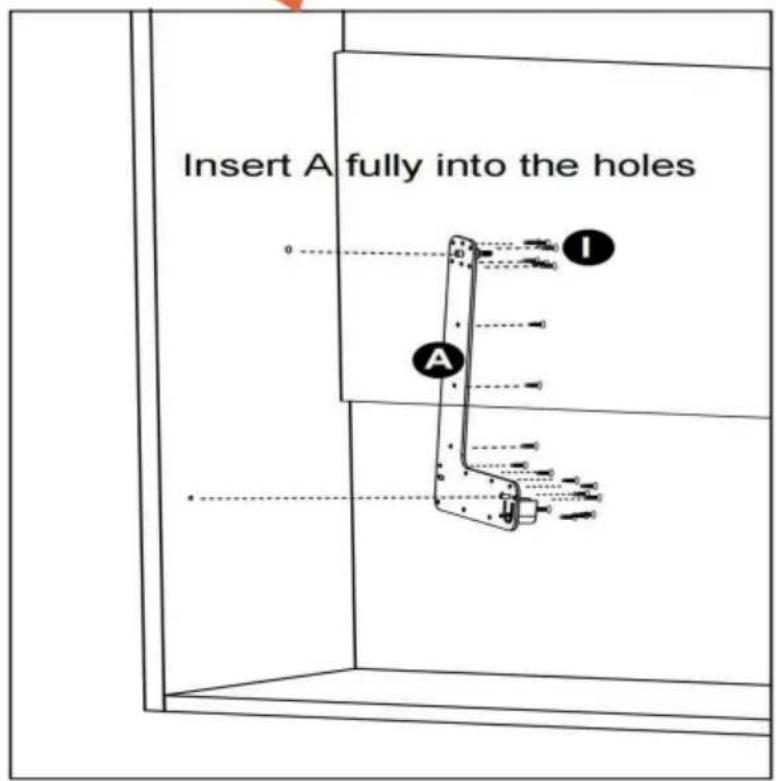

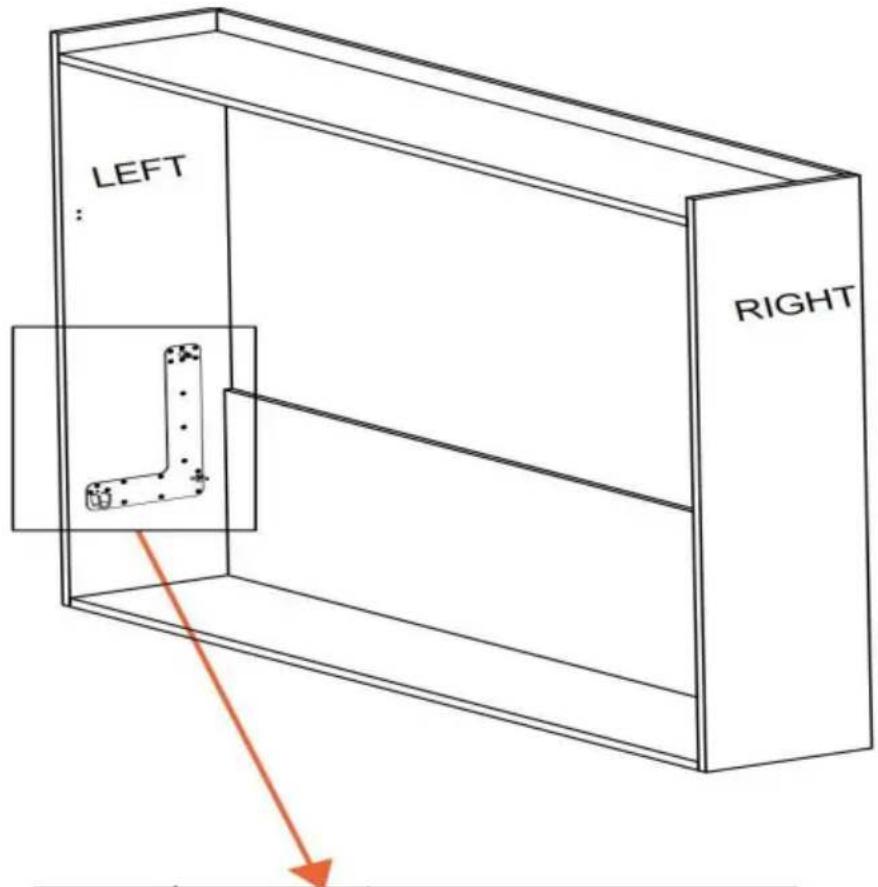

Sätt in stiftet på sidofästet A helt i hålet på 11 mm och 6 mm hålet, fäst a i skåpet med skruvarna I.

Upprepa ovanstående installation på andra sidan.

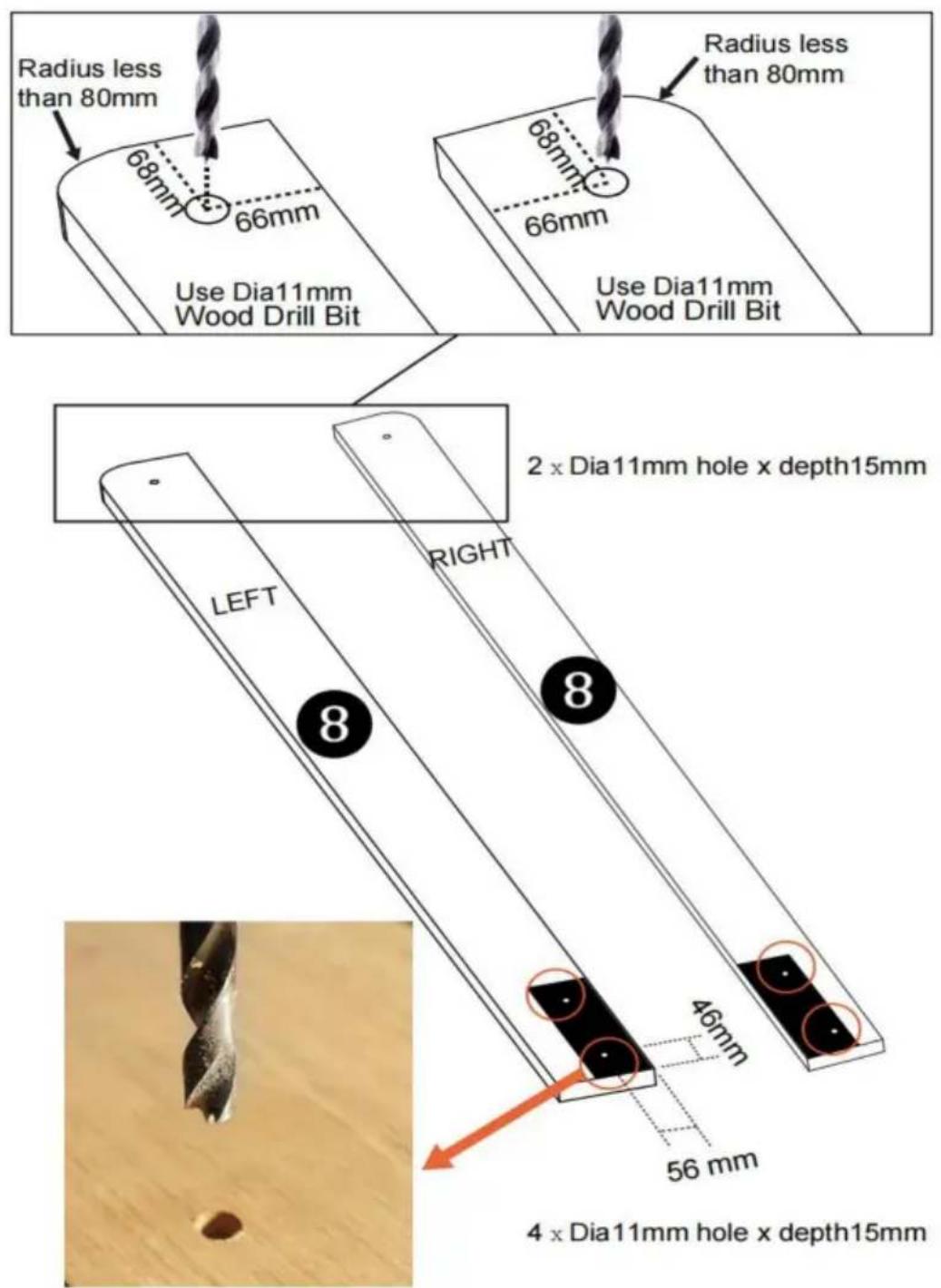

Sätt borrmallen på 306*82 mm på panelen 8 och säkerställ kanten mallen är i linje med panelen som bilden.

Markera mallens cirkulära hål på panelen 8 och ta sedan bort mall och borra Dia11mm hål som bilden, hålets djup är 15mm.

Markera borrhålen enligt mått som bilden på

en annan sida av panelen, borra sedan ett hål på 11 mm, hålets djup är 15 m

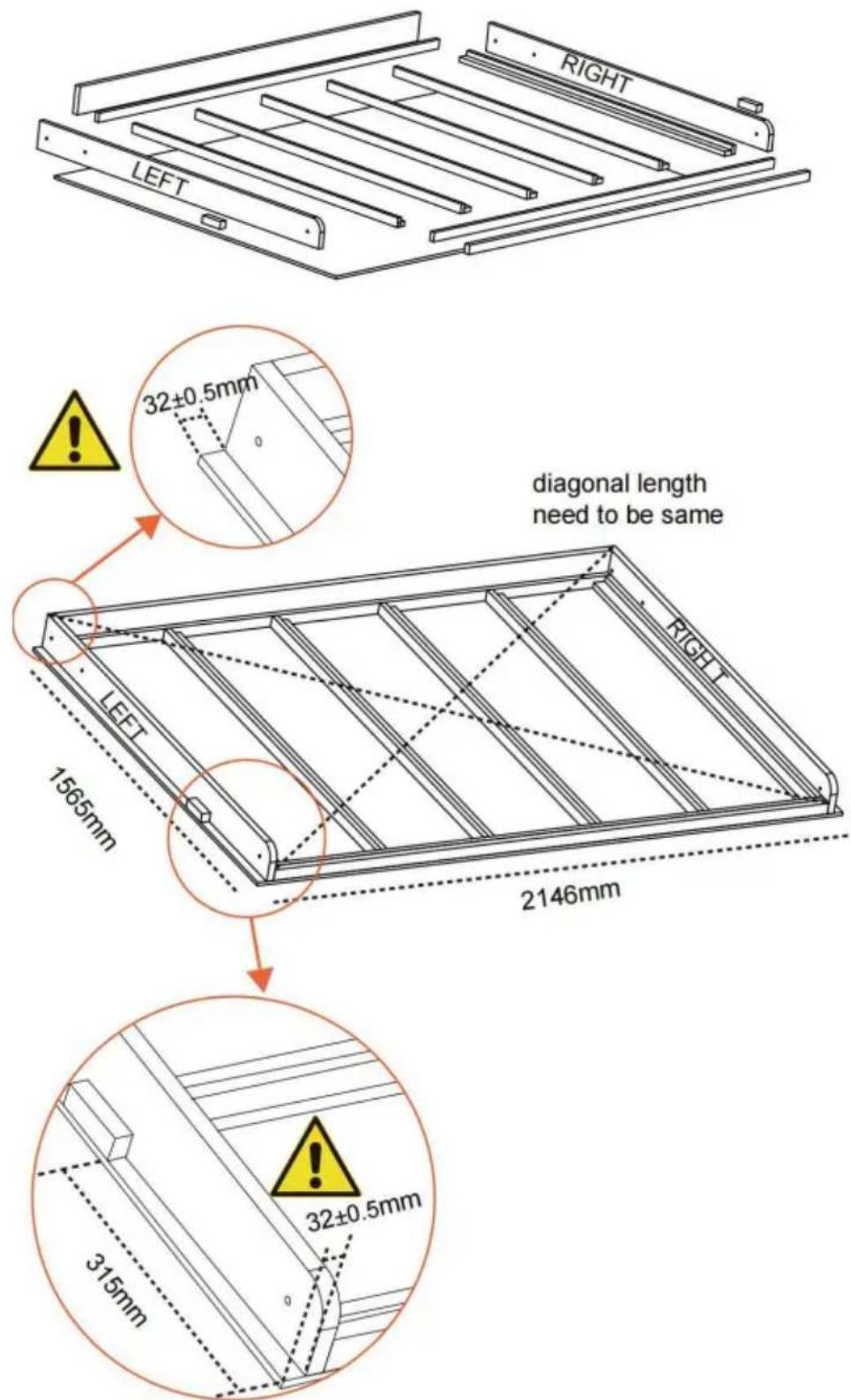

Gör sängramen med skruvar och vattentätt trälim som bild.

Se till att måttet från förklädespanelen till kanten av dörrpanelen är 32 mm som bilden.

Behåll den diagonala längden eftersom bilden är densamma.

Se till att skåpet är stabilt och säkert.

Steg 5: Sätt in stiftet på anslutningsfästet B helt i hålen med diameter 11 mm och fäst sedan B på sängramen med skruvarna I.

Sätt i 2st lager F i anslutningsfästet B som bilden.

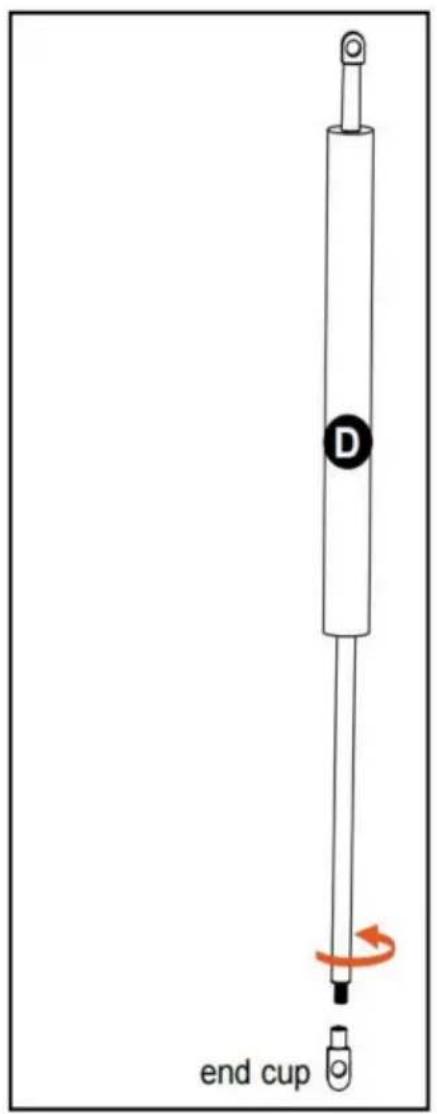

Vrid gasfjäderns ändlock som bilden, montera den sedan på anslutningsfästet B och fixera den med mutter H som bilden.

Sätt in stiftet på benet C helt i hålen med diameter 11 mm och fäst sedan C i sängramen med skruvar I. Håll avståndet från mitten till marken 310 mm som på bilden.

Upprepa ovanstående installation på andra sidan.

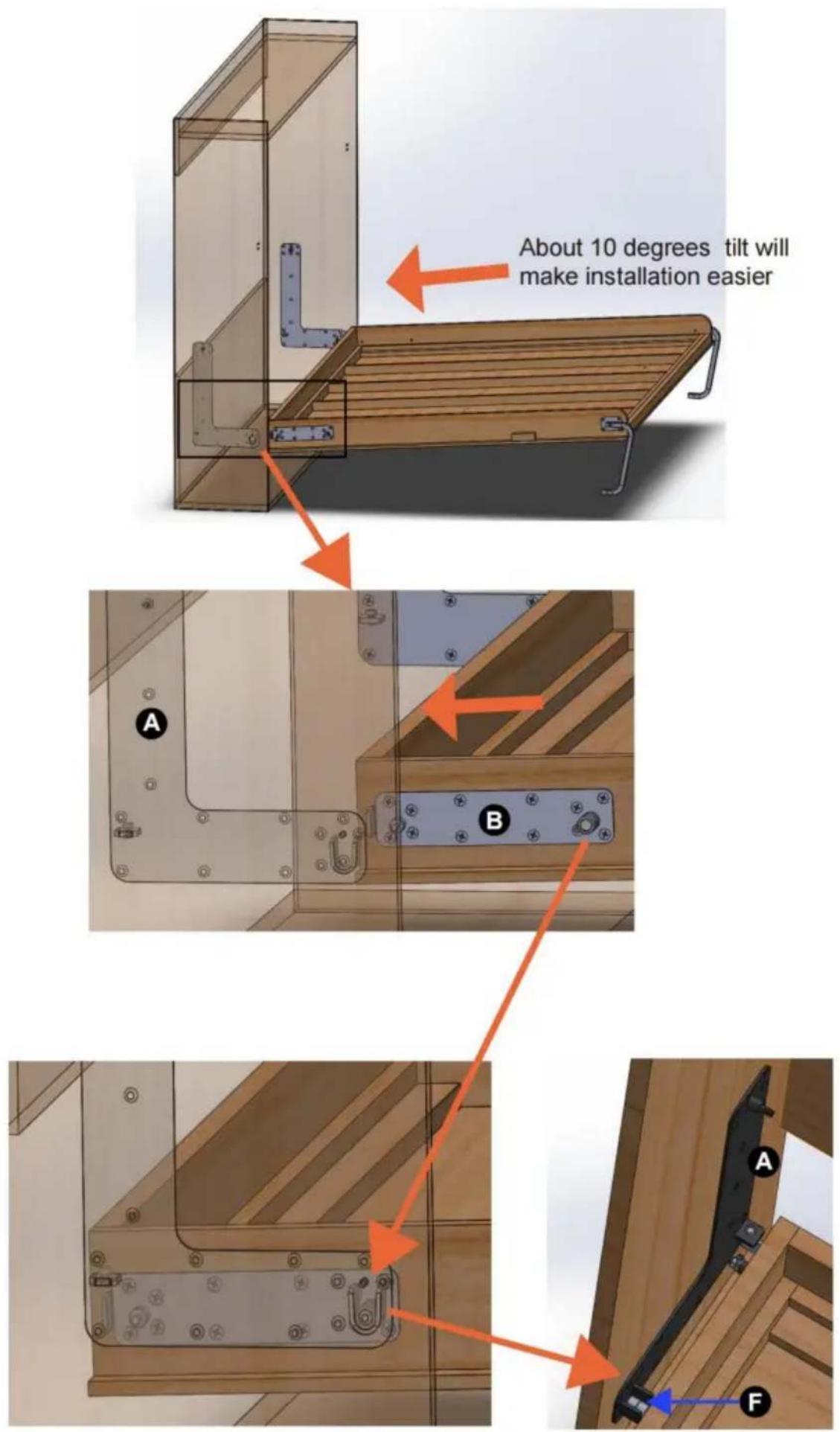

6: Sätt in sängramen med lite vinkel mot skåpet som bilden. Sätt anslutningsfästet B med lager F på sidofästet A som bilden. Montera handtaget på sängramen.

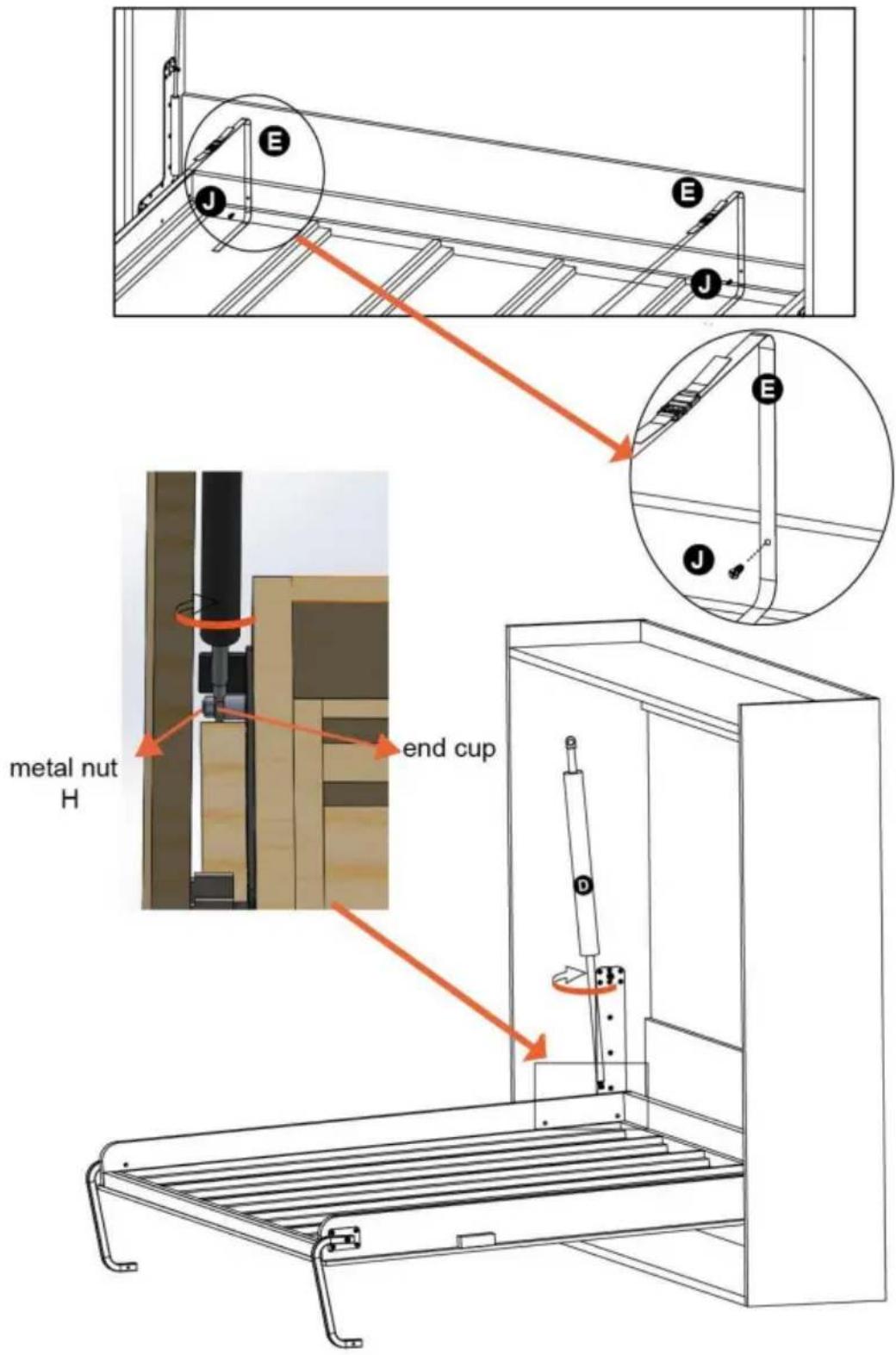

7: Fäst först de två madrassremmarna E till sängramen med en skruv Jÿ Vrid sedan gasfjädern D in i gaveln som bilden, dra åt gasfjädern med gavel Upprepa ovanstående

installation på den andra sida.

Steg 8:

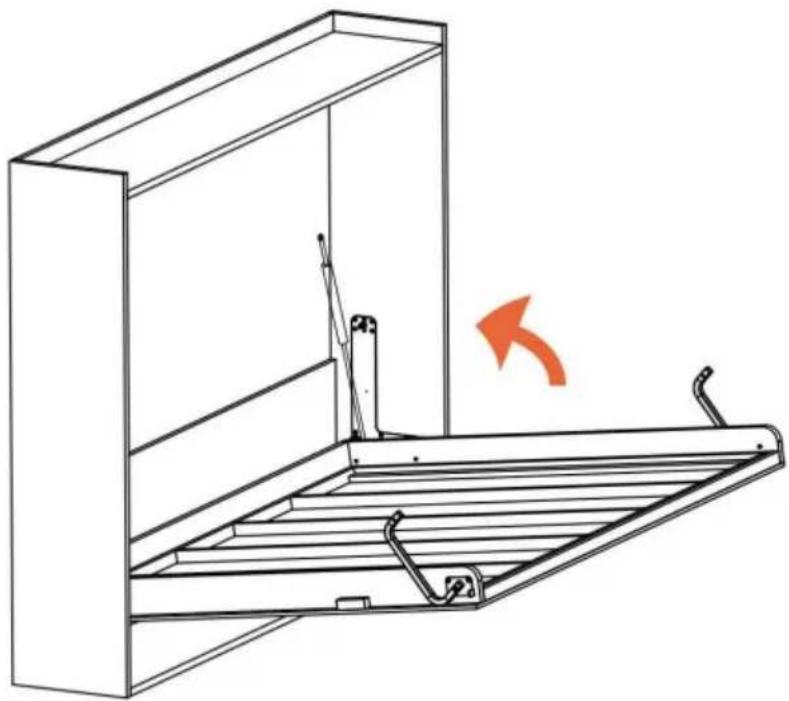

Stäng sängramen i skåpet som bilden.

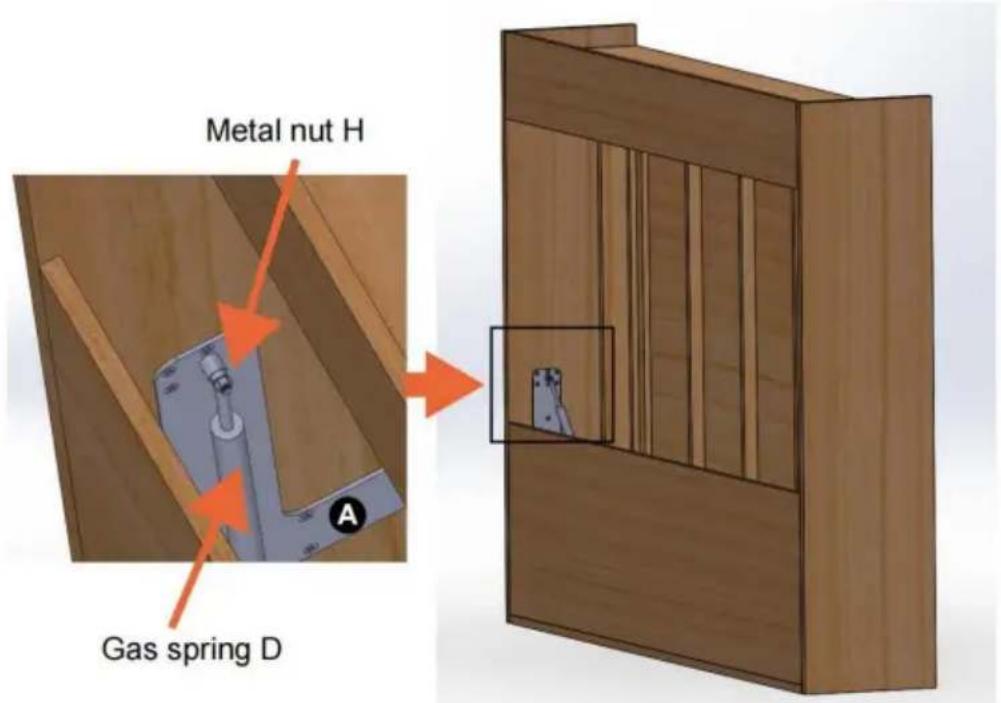

Montera gasfjädern D på A-fästet från baksidan av skåpet, fixera den med metallmutter H.

Upprepa ovanstående installation på andra sidan.

Steg 10:

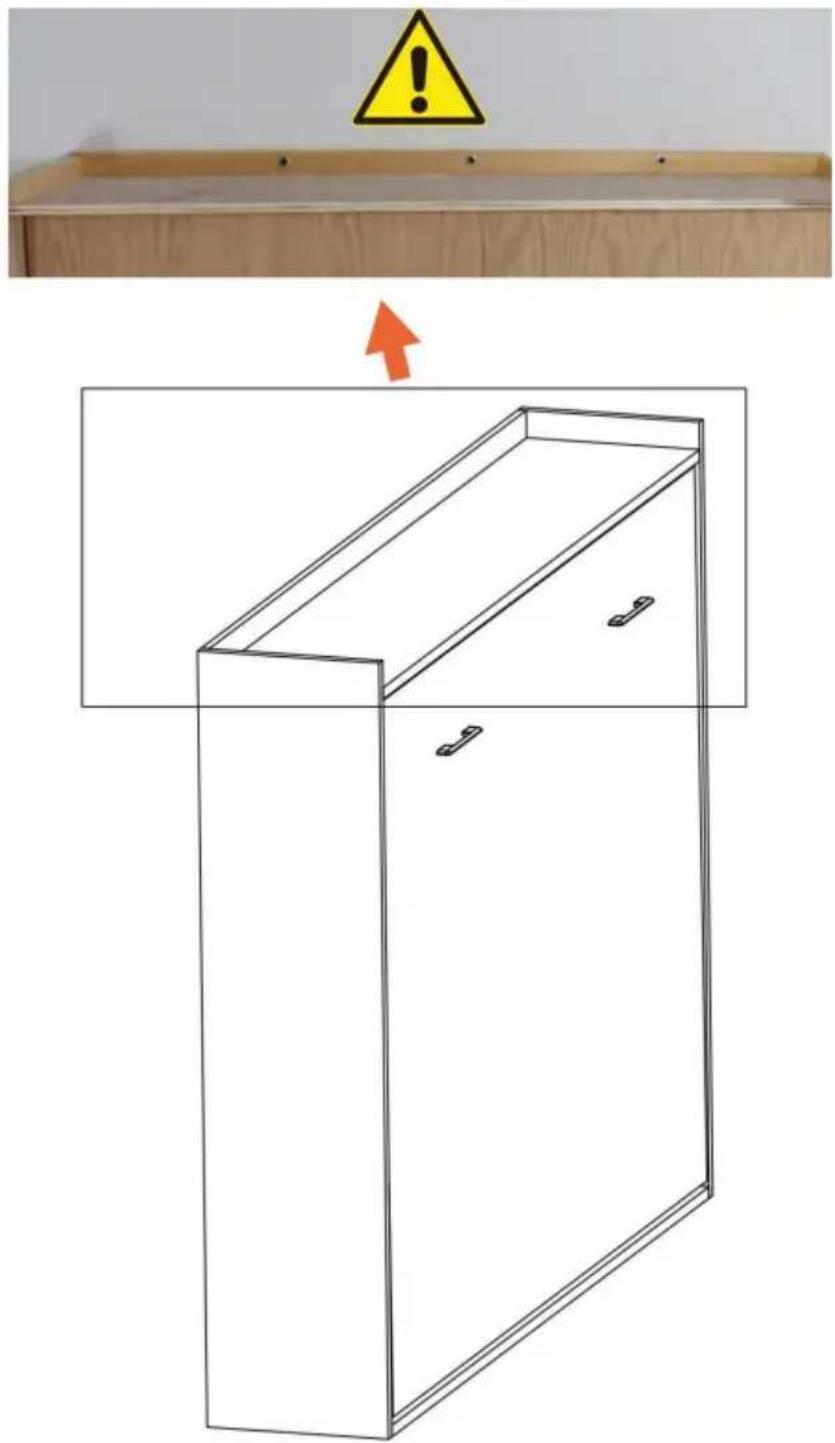

Fäst skåpet på en solid vägg. Skåpet ska fästas i väggen innan öppna den.

Öppna sängen, sätt panelen 13 på sängramen.

Sätt madrassen på sängramen och fäst med remmarna E.

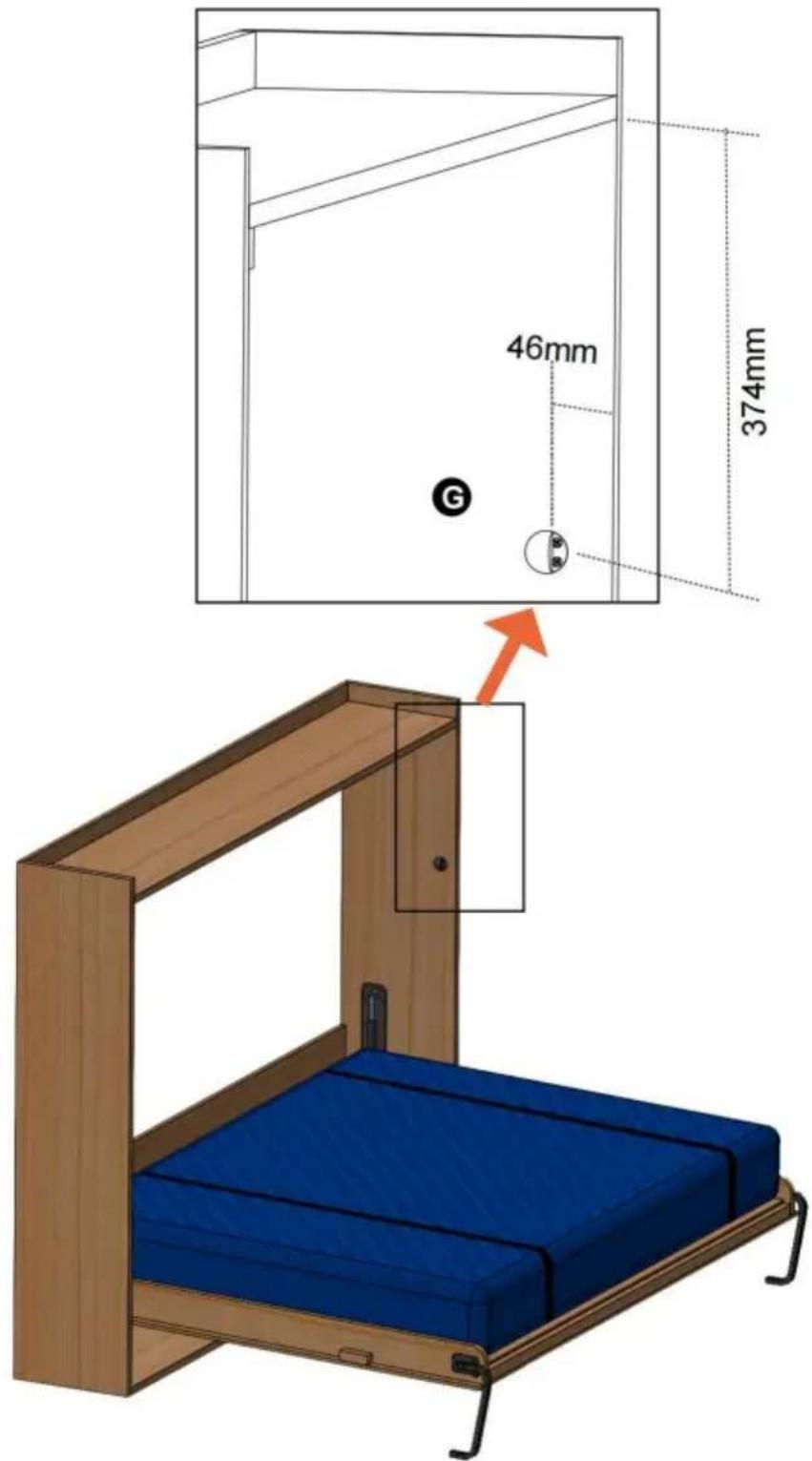

Montera proppen G på skåpet med skruvarna J.

Upprepa ovanstående installation på andra sidan.
